华为ETP48400-C4A1 产品概述

产品介绍

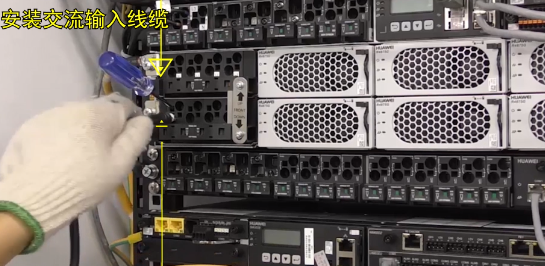

图2-1 华为ETP48400-C4A1（01074762/01075024）

（1）用户1：LLVD配电	（2）配电指示标签	（3）交流输出空开
（4）接地螺钉	（5）备用交流输入模块	（6）交流输入模块
（7）用户3：LLVD配电	（8）用户3：BLVD配电	（9）公共负载空开
（10）监控模块SMU02C	（11）整流模块安装空间/太阳能模块安装空间	（12）用户接口模块UIM05B1
（13）预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位	（14）电池空开	（15）用户2：BLVD配电
（16）用户2：LLVD配电	（17）用户1：BLVD配电

图2-2 华为ETP48400-C4A1（01075024-002）

（1）负载接线螺钉	（2）交流输出空开	（3）接地螺钉
（4）备用交流输入模块	（5）交流输入模块	（6）用户3：LLVD配电
（7）用户3：BLVD配电	（8）公共负载空开	（9）监控模块SMU02C
（10）整流模块/太阳能模块安装空间	（11）用户接口模块UIM05B1	（12）预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位
（13）配电指示标签	（14）电池空开	（15）用户2：BLVD配电
（16）用户2：LLVD配电	（17）用户1：BLVD配电	（18）用户1：LLVD配电

负载接线螺钉作为用户4扩展口。

图2-3 华为ETP48400-C4A1（01074762-004/01075024-003）

（1）用户1：LLVD配电	（2）配电指示标签	（3）交流输出空开
（4）接地螺钉	（5）备用交流输入模块	（6）交流输入模块
（7）用户3：LLVD配电	（8）用户3：BLVD配电	（9）公共负载空开
（10）监控模块SMU02C	（11）整流模块安装空间/太阳能模块安装空间	（12）用户接口模块UIM05B1
（13）预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位	（14）电池空开	（15）用户2：BLVD配电
（16）用户2：LLVD配电	（17）用户1:BLVD配电

表2-1 系统配置

项目	华为ETP48400-C4A1（01074762/01075024）	华为ETP48400-C4A1（01075024-002）	华为ETP48400-C4A1（01074762-004/01075024-003）
交流输入制式	220/380V AC三相四线
交流配电	交流输入空开：1×63A/4P，1×63A/4P（备用，手动切换，机械互锁） 交流输出空开：3×16A/P
直流配电	3个用户，每个用户： LLVD空开：2×125A/1P，支持扩展1×125A/1P BLVD空开：2×63A/1P 公共负载空开：1×32A/1P 电池空开：4×125A/1P，支持扩展1×125A/1P	3个用户，每个用户： LLVD空开：2×100A/1P，1×40A/1P BLVD空开：2×40A/1P 公共负载空开：1×32A/1P 电池空开：4×125A/1P，支持扩展1×125A/1P	3个用户，每个用户： LLVD空开：2×100A/1P，1×40A/1P BLVD空开：2×40A/1P 公共负载空开：1×32A/1P 电池空开：4×125A/1P，支持扩展1×125A/1P
部件	监控模块：SMU02C 用户接口模块：UIM05B1 通信扩展模块（可选）：NIM01C3或CIM02C 整流模块：R4850G2或R4875G1（最大配置6个） 太阳能模块：S4850G1（最大配置5个）
交流防雷	标称雷击放电电流30kA，8/20μs，正负各5次

Huawei etp48400-c4a1 Product Overview

Huawei etp48400-c4a1 is an embedded power system, which converts AC to DC, and supports - 48V and - 57V constant voltage output to power communication equipment. The maximum capacity of the power supply is 24kw, which is suitable for 5g station power supply and storage station expansion and reconstruction scenarios. The power supply supports the control of each user's secondary load power off separately, and supports the accurate measurement of each user's electricity.




Product introduction

Figure 2-1 Huawei etp48400-c4a1 (01074762 / 01075024)

(1) User 1: llvd distribution

(2) Distribution indication label

(3) AC output air switch

(4) Grounding screw

(5) Spare AC input module

(6) AC input module

(7) User 3: llvd distribution

(8) User 3: Blvd distribution

(9) Public load air switch

(10) Monitoring module smu02c

(11) Rectifier module installation space / solar module installation space

(12) User interface module uim05b1

(13) Reserved installation slot of communication expansion module cim02c / communication expansion module nim01c3

(14) Battery air switch

(15) User 2: Blvd distribution

(16) User 2: llvd distribution

(17) User 1: Blvd distribution

Figure 2-2 Huawei etp48400-c4a1 (01075024-002)

(1) Load connection screw

(2) AC output air switch

(3) Grounding screw

(4) Spare AC input module

(5) AC input module

(6) User 3: llvd distribution

(7) User 3: Blvd distribution

(8) Public load air switch

(9) Monitoring module smu02c

(10) Installation space of rectifier module / solar module

(11) User interface module uim05b1

(12) Reserved installation slot of communication expansion module cim02c / communication expansion module nim01c3

(13) Distribution indication label

(14) Battery air switch

(15) User 2: Blvd distribution

(16) User 2: llvd distribution

(17) User 1: Blvd distribution

(18) Llvd: 1

Load connection screw is used as user 4 expansion port.

Figure 2-3 Huawei etp48400-c4a1 (01074762-004 / 01075024-003)

(1) User 1: llvd distribution

(2) Distribution indication label

(3) AC output air switch

(4) Grounding screw

(5) Spare AC input module

(6) AC input module

(7) User 3: llvd distribution

(8) User 3: Blvd distribution

(9) Public load air switch

(10) Monitoring module smu02c

(11) Rectifier module installation space / solar module installation space

(12) User interface module uim05b1

(13) Reserved installation slot of communication expansion module cim02c / communication expansion module nim01c3

(14) Battery air switch

(15) User 2: Blvd distribution

(16) User 2: llvd distribution

(17) User 1: Blvd distribution

Table 2-1 system configuration

project

Huawei etp48400-c4a1 (01074762 / 01075024)

Huawei etp48400-c4a1 (01075024-002)

Huawei etp48400-c4a1 (01074762-004 / 01075024-003)

AC input system

220 / 380V AC three phase four wire

AC distribution

AC input air switch: 1 × 63A / 4P, 1 × 63A / 4P (standby, manual switching, mechanical interlock)

AC output air switch: 3 × 16A / P

DC distribution

3 users, each user:

Llvd air switch: 2 × 125A / 1p, supporting expansion of 1 × 125A / 1p

Blvd air switch: 2 × 63A / 1P

Common load air switch: 1 × 32A / 1P

Battery air switch: 4 × 125A / 1p, supporting expansion of 1 × 125A / 1p

3 users, each user:

Llvd air switch: 2 × 100A / 1p, 1 × 40A / 1p

Blvd air switch: 2 × 40A / 1P

Common load air switch: 1 × 32A / 1P

Battery air switch: 4 × 125A / 1p, supporting expansion of 1 × 125A / 1p

3 users, each user:

Llvd air switch: 2 × 100A / 1p, 1 × 40A / 1p

Blvd air switch: 2 × 40A / 1P

Common load air switch: 1 × 32A / 1P

Battery air switch: 4 × 125A / 1p, supporting expansion of 1 × 125A / 1p

parts

Monitoring module: smu02c

User interface module: uim05b1

Communication expansion module (optional): nim01c3 or cim02c

Rectifier module: r4850g2 or r4875g1 (maximum configuration of 6)

Solar module: s4850g1 (maximum configuration of 5)

AC lightning protection

The nominal lightning discharge current is 30ka, 8 / 20 μ s, 5 times for positive and negative respectively
