华为ETP48300-C9A1/ETP48300-C9A3

城市: 全国

咨询热线: 18366068668

18366068668

产品说明

ETP48300-C9A1,ETP48300-C9A3,ETP48300华为嵌入式电源产品概述

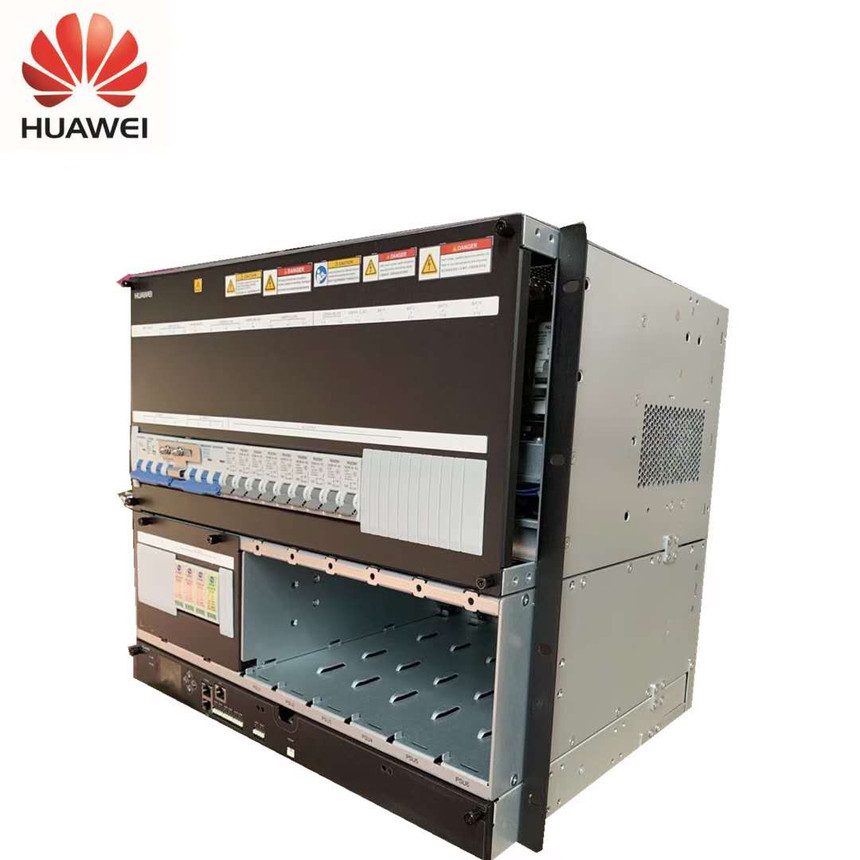

ETP48300-C9A1/ETP48300-C9A3是华为嵌入式电源系统，给–48V DC系列的通信设备供电，最大输出电流为300A。

ETP48300-C9A1/ETP48300-C9A3华为嵌入式电源系统配置

项目	系统配置
编码	01073456	01073455

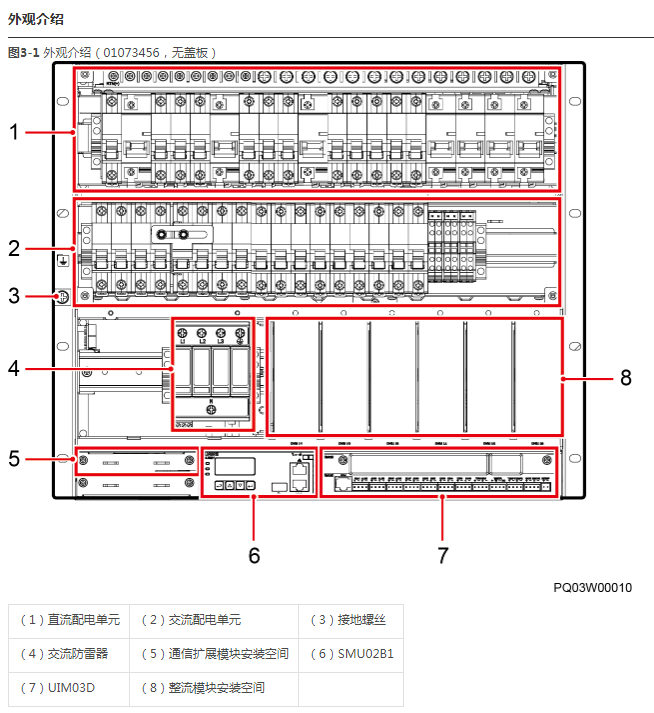

插框	8U交直流配电空间和整流模块安装空间 1U监控单元
配电单元	交流配电：交流输入空开，交流输出空开直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路
监控单元	SMU02B1	SMU06C2
用户接口模块	UIM03D	-
整流模块	最大可配置6个R4850G2
交流防雷器	标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs
直流防雷板	差模10kA，共模20kA，8/20μs

ETP48300-C9A1/ETP48300-C9A3华为嵌入式电源技术参数

环境条件

项目	规格
工作温度	–40℃～+65℃
运输温度	–40℃～+70℃
贮存温度	–40℃～+70℃
工作湿度	5%RH～95%RH（无凝露）
贮存湿度	5%RH～95%RH（无凝露）
海拔要求	0m～4000m （在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）
其他	没有导电尘埃和腐蚀性气体、没有爆炸危险灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求

表A-2 电气指标

项目	规格
交流输入	输入制式	220/380V AC三相四线兼容220V AC单相
	输入频率	45Hz～66Hz，额定值为50Hz/60Hz
	功率因数（PF）	≥0.99（额定输入，负载条件下）
直流输出	输出电压范围	–42V DC～–58V DC
	默认输出电压	–53.5V DC
	最大输出功率	220/380V AC三相四线输入时：18000W 220V AC单相输入时：12000W
	稳压精度	≤±1%
	峰峰值杂音电压	≤200mV（额定输入电压和负载范围内）
	电话衡重杂音电压	≤2mV（300Hz～3400Hz，输入电压≤264V AC）
	均流不平衡度	≤±5%（50%～100%负载）
交流输入保护	交流输入过压保护点	≥300V AC
	交流输入过压恢复点	290V AC～300V AC
	交流输入欠压保护点	≤80V AC
	交流输入欠压恢复点	80V AC～90V AC
直流输出保护	直流输出过压保护点	范围为–58.5V DC～–60.5V DC 内部故障过压时，模块锁死；外部电压达到–63V DC以上，且持续500ms以上，模块锁死。
安规设计	满足标准IEC/EN60950-1/GB 4943.1
MTBF	20万小时（25℃时）

表A-3 EMC指标

项目	规格
电磁干扰（EMI）	传导干扰	EN 55022 Class A1
	辐射干扰	EN 55022 Class B
	谐波电流	IEC 61000-3-12
	电压闪烁和波动	IEC 61000-3-3
EMS	静电放电抗扰性（ESD）	IEC 61000-4-2 壳体端口接触放电6kV，空气放电8kV
	电快速脉冲群抗扰性（EFT）	IEC 61000-4-4 交直流电源端口2kV
	辐射抗扰性（RS）	IEC 61000-4-3 10V/m场强
	传导抗扰性（CS）	IEC 61000-4-6 电源口满足10V的指标要求，信号口满足3V指标要求
	浪涌抗扰性（SURGE）	IEC 61000-4-5 交直流电源端口差模2kV，共模4kV
	电源跌落抗扰度（DIP）	满足IEC 61000-4-11标准要求

1：此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。

表A-4 插框指标

项目	规格
电源系统（高×宽×深）	397.3mm×482mm×350mm
重量	≤30kg（不含整流模块）
防护等级	IP20
安装方式	支持19英寸机架安装
进出线方式	交流左进右出线，直流上出线
维护方式	支持前维护方式
散热方式	自然散热

配电规格

项目	配电规格
输入制式	220/380V AC三相四线兼容220V AC单相
交流配电	交流输入：2路63A/4P空开，手动切换机械互锁交流输出：5路16A/1P空开，4路10A/1P空开
直流配电	用户1直流输出空开： LLVD1：1路100A/1P，1路16A/1P，1路6A/1P BLVD1：1路25A/1P 用户2直流输出空开： LLVD2：1路100A/1P，1路16A/1P，1路6A/1P BLVD2：1路25A/1P 用户3直流输出空开： LLVD3：1路100A/1P，1路16A/1P，1路6A/1P BLVD3：1路25A/1P 用户4直流输出空开： LLVD4：1路63A/1P BLVD4：2路10A/1P
电池支路	4路125A/1P空开

系统特点

01073456（SMU02B1）

电压输入范围宽85V AC～300V AC
完善的电池管理功能
网络化设计，提供多路FE接口、多路RS485/RS232接口
支持SNMP、HTTPS等多种协议，可与华为NetEco网管，铁塔网管或第三方网管通信，组网灵活，可实现远程监控，无人值守
支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙语、俄语、德语、土耳其语等
支持整流模块、监控模块和通信扩展模块热插拔
整流模块功率因数值达0.99
支持第三方电源设备、温控设备等智能部件的监控
支持IP摄像机、红外传感器、门磁传感器等安全特性
支持温湿度传感器、烟雾传感器、水浸传感器等环境监测
支持无线通信告警
支持远程配置、升级
支持本地LUI、Web调测和配置、升级

01073455（SMU06C2）

电压范围宽85V AC～300V AC
完善的电池管理功能
网络化设计，提供一路COM接口、一路RS485接口
支持华为网管协议和电总协议，可与华为NetEco网管、U2000网管或第三方网管通信，组网灵活
支持LCD界面显示、按键操作
支持整流模块热插拔
整流模块功率因数值达0.99

产品参数

Etp48300-c9a1 / etp48300-c9a3 Huawei embedded power supply technical parameters wide voltage range 85V AC ~ 300V AC

Perfect battery management function

Network design, providing one COM interface and one RS485 interface

It supports Huawei network management protocol and power master protocol, and can communicate with Huawei neteco network management, U2000 network management or third-party network management, with flexible networking

Support LCD interface display and key operation

Support hot plug of rectifier module

The power factor of rectifier module is 0.99
