华为ETP48400-C9A3

城市
全国
咨询热线
18366068668
18366068668

产品说明

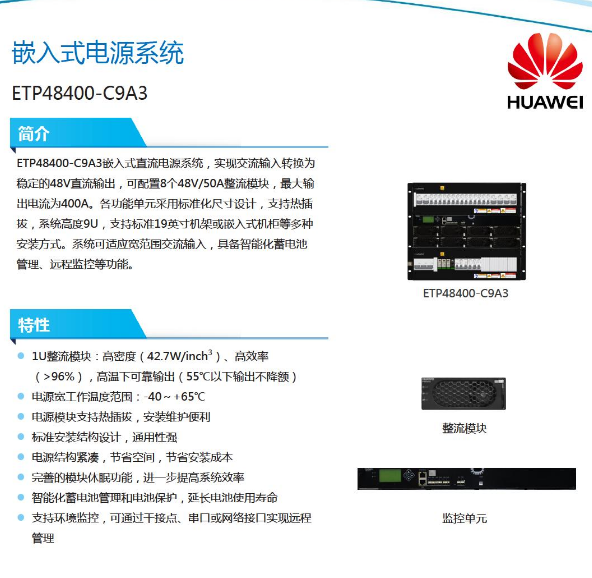

ETP48400-C9A3华为嵌入式通信直流高频开关电源产品概述

ETP48400-C9A3是华为嵌入式通信直流高频开关电源系统，给–48V DC系列的通信设备供电，最大输出电流为400A。

ETP48400-C9A3华为嵌入式通信直流高频开关电源

型号说明

ETP48400-C9A3的型号说明如下图所示。

图2-1 型号说明

系统特点

  • 电压范围宽85V AC～300V AC

  • 完善的电池管理功能

  • 网络化设计，提供一路COM接口、一路RS485/RS232接口

  • 支持华为网管协议和电总协议，可与华为NetEco网管、M2000网管或第三方网管通信，组网灵活

  • 支持LCD界面显示、按键操作

  • 支持整流模块热插拔

  • 整流模块功率因数值达0.99

  • 系统配置

    ETP48400-C9A3系统配置如下表所示。

    表2-1 系统配置

    项目

    系统配置

    插框


    配电单元


    整流模块

    最大可配置8个R4850N2、R4850G2、R4850S1或R4850N6整流模块

    监控模块

    SMU06C1

    防雷器

    交流防雷：标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs

    直流防雷：差模10kA，共模20kA，8/20μs


    • 交流配电：交流输入空开、交流输出空开

    • 直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路

    • 3U直流配电空间

    • 1U监控单元

    • 2U整流模块安装空间

    • 3U交流配电空间

电源插框ETP48400-C9A3

外观介绍

ETP48400-C9A3外观如图3-1所示。

图3-1 ETP48400-C9A3外观介绍

（1）直流配电单元

（2）SMU06C1

（3）整流模块安装空间

（4）交流配电单元

（5）接地螺丝


插框出厂时，RTN+母排已默认与插框PE短接。

配电单元

直流配电单元如图3-2所示，交流配电单元如图3-3所示，配电规格如表3-1所示。

图3-2 直流配电单元

（1）LLVD空开

（2）BLVD空开

（3）电池空开

图3-3 交流配电单元（无盖板）

（1）交流输入空开及端子

（2）交流防雷器

（3）交流输出空开

（4）N接线排

（5）PE排


表3-1 配电规格

项目

配电规格

输入制式

220/380V AC三相四线

交流配电

  • 交流输入空开：1路100A/3P

  • 交流输出空开：1路63A/3P，3路32A/1P

直流配电

  • BLVD空开：2路63A/1P，2路32A/1P，2路16A/1P

  • LLVD空开：2路80A/1P，2路63A/1P，6路32/1P

电池支路

4路125A/1P空开

技术指标

表A-1 环境条件

项目

规格

工作温度

–40℃～+65℃

运输温度

–40℃～+70℃

贮存温度

–40℃～+70℃

工作湿度

5%RH～95%RH（无凝露）

贮存湿度

5%RH～95%RH（无凝露）

海拔要求

0m～4000m

（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）

表A-2 电气指标

项目

规格

交流输入

输入制式

220/380V AC三相

输入频率

45Hz～66Hz，额定值为50Hz/60Hz

功率因数（PF）

≥0.99（额定输入，100%负载条件下）

直流输出

输出电压范围

–42V DC～–58V DC

默认输出电压

–53.5V DC

最大输出功率

24000W（系统最大总输出电流不超过400A，满足N+1备份，长期工作输出电流不超过350A。）

稳压精度

≤±1%（半载时输出电压稳定在53.5V DC±0.1V DC范围内）

峰峰值杂音电压

≤200mV（额定输入电压和0%～100%负载范围内）

电话衡重杂音电压

≤2mV（300Hz～3400Hz，输入电压≤264V AC）

均流不平衡度

≤±5%（50%～100%负载）

交流输入保护

交流输入过压保护点

≥300V AC

交流输入过压恢复点

290V AC～300V AC

交流输入欠压保护点

≤80V AC

交流输入欠压恢复点

80V AC～90V AC

直流输出保护

直流输出过压保护点

范围为–58.5V DC～–60.5V DC

  • 内部故障过压时，模块锁死；

  • 外部电压达到–63V DC以上，且持续500ms以上，模块锁死。

交流防雷

标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs

直流防雷

差模10kA，共模20kA，8/20μs

安规设计

满足标准IEC/EN60950-1/GB 4943，通过泰尔认证

MTBF

20万小时（25℃时）

表A-3 EMC指标

项目

规格

电磁干扰（EMI）

传导干扰

交流端口EN 55022 class B

直流端口EN 55022 class A

辐射干扰

EN 55022 class B

谐波电流

IEC 61000-3-12

电压闪烁和波动

IEC 61000-3-3

EMS

静电放电抗扰性（ESD）

IEC 61000-4-2

壳体端口接触放电6kV，空气放电8kV，信号端口接触放电2kV

电快速脉冲群抗扰性（EFT）

IEC 61000-4-4

交直流电源端口2kV

辐射抗扰性（RS）

IEC 61000-4-3

10V/m场强

传导抗扰性（CS）

IEC 61000-4-6

电源口满足10V的指标要求，信号口满足3V指标要求

浪涌抗扰性（SURGE）

IEC 61000-4-5

交直流电源端口差模2kV，共模4kV，8/20μs

电源跌落抗扰度（DIP）

满足IEC 61000-4-11标准要求

表A-4 插框指标

项目

规格

电源系统（高×宽×深）

397.3mm×482mm×330mm

重量

≤30kg（不含整流模块）

防护等级

IP20

安装方式

支持19英寸机架安装

进出线方式

交流下进线，直流上出线

维护方式

支持前维护方式

散热方式

自然散热


监控单元SMU06C1

外观

图3-5 SMU06C1外观

面板

SMU06C1面板如图3-6所示。

图3-6 SMU06C1面板

（1）运行指示灯

（2）按键“上”

（3）RS485/RS232接口

（4）告警指示灯

（5）液晶显示屏（LCD）

（6）按键“返回”

（7）按键“下”

（8）按键“确认”

（9）COM接口

（10）干接点输出接口

（11）干接点输入出接口

（12）电池温度传感器接口

表3-3 按键说明

按键标识

按键名称

说明

“”

“上”

按“”可以向上翻阅菜单或调整参数的选择值。

调整参数时，长按“”可以快速调整参数值。

“”

“下”

按“”可以向下翻阅菜单或调整参数的选择值。

调整参数时，长按“”可以快速调整参数值。

“”

“返回”

按“”可退回上一级菜单并且不保存所设置菜单值。

“”

“确认”

  • 在待机屏时，按“”可进入主菜单。

  • 在主菜单中按“”可进入下一级子菜单。

  • 在子菜单设置时按“”可以保存菜单选项值。

说明：

  • 30秒内无按键操作LCD背光灯关闭。

  • 1分钟内无按键操作需重新登录，预设密码为000001。

  • 设置参数时长按“”或“”，参数值将快速增加或减小。

  • 同时按住“”和“”或“”超过2秒，可以增强或降低LCD的亮度。

  • 同时按住“”和“”超过10秒，可以复位监控。

指示灯定义

SMU06C1面板指示灯说明如表3-4所示。

表3-4 SMU06C1面板指示灯说明

名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

告警指示灯

红色

常灭

无紧急或重要告警

常亮

有紧急或重要告警

通信接口

SMU06C1提供了两个通信接口，接口信息如表3-5所示。

表3-5 SMU通信口说明

通信口

通信参数

通信协议

用途

COM接口

波特率：9600bit/s，19200bit/s

MODBUS协议

用于连接下级设备，例如：电池巡检仪、智能空调

RS485/RS232接口

波特率：9600bit/s，19200bit/s，115200bit/s

主从协议、电总协议、MODBUS协议

用于连接上级设备，例如：BBU、PSNU等带网管的设备

图3-7 COM/RS485/RS232引脚图


表3-6 COM接口引脚说明

引脚

信号

说明

1

COM_R+

COM接收数据

2

COM_R-

3

NC

-

4

COM_T+

COM发送数据

5

COM_T-

6

GND

信号地

7

NC

-

8

NC

-

表3-7 RS485/RS232接口引脚说明

引脚

信号

说明

1

RS485_T+

RS485发送数据

2

RS485_T-

3

RS232_R

RS232接收数据

4

RS485_R+

RS485接收数据

5

RS485_R-

6

GND

信号地

7

RS232_T

RS232发送数据

8

NC

-

干接点和传感器接口

图3-8 传感器接口位置（内部结构）


表3-8 传感器和干接点接口说明

接口类型

丝印

说明

传感器接口

WATER

12V电压输出口

GATE

门磁传感器

BTEMP

电池温度传感器

干接点输入接口

DIN1

说明：

干接点输入接口的告警关联请参见附录。

DIN2

干接点输出接口

ALM1

说明：

干接点输出接口的告警关联请参见附录。

ALM2

ALM3

ALM4

ALM5

ALM6

表3-9 传感器引脚定义


丝印

序号

引脚定义

WATER

1

12V

2

-

3

GND

4

-

GATE

1

GATE+

2

GATE-

BTEMP

1

BTEMP1

2

GND


监控模块SMU02B

面板

图3-10 SMU02B面板

（1）运行指示灯

（2）次要告警指示灯

（3）重要告警指示灯

（4）按键

（5）USB接口（该端口支持安全保护机制）

（6）通信口RS485/RS232

（7）把手

（8）拨销

（9）通信口FE

（10）液晶显示屏



指示灯

表3-7 指示灯说明

名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

次要告警指示灯

黄色

常灭

无次要告警和提示告警

常亮

有次要告警或提示告警

重要告警指示灯

红色

常灭

无紧急告警和重要告警

常亮

有紧急告警或重要告警

按键

表3-8 按键说明

按键

名称

说明

向上键

按向上键或向下键可以翻阅菜单或选择参数。

向下键

返回键

按返回键可退回上一级菜单并且不保存所设置的参数。

确认键

  • 在系统信息界面时，按确认键可进入主菜单。

  • 在主菜单中按确认键可进入下一级子菜单。

  • 在子菜单设置参数时按确认键可以保存参数。

说明：

  • 30秒内无按键操作LCD背光灯关闭。

  • 1分钟内无按键操作需重新登录。

  • 设置参数时长按或，参数值将快速增加或减小。

  • 同时按下和并持续10s，可重启SMU。

  • 同时按下和（或）并持续2s，可提高（或降低）LCD对比度。

USB接口

在USB接口中插入开站专用U盘，可进行快速开站，导入导出配置文件，导出运行日志和软件升级等操作。

通过USB接口安装专用WiFi模块后，可近端接入Web界面，方便操作。

非华为提供的WiFi模块，可能造成功能异常或数据丢失，由此带来的损失华为将不承担相应责任。

通信接口

表3-9 通信接口说明

通信接口

通信参数

通信协议

FE

10M/100M自适应

HTTPS协议、NetEco网管协议、SNMP协议、TCP-Modbus协议

RS485/RS232

波特率：1200bit/s、2400bit/s、4800bit/s、9600bit/s、14400bit/s、19200bit/s、115200bit/s

主从协议、电总协议、Modbus协议

说明：

以上端口都支持安全保护机制。

图3-11 通信接口引脚定义
表3-10 FE引脚定义

引脚

信号

说明

1

TX+

FE发送数据

2

TX-

3

RX+

FE接收数据

6

RX-

4、5、7、8

空

－

表3-11 RS485/RS232引脚定义

引脚

信号

说明

1

TX+

RS485发送数据

2

TX-

4

RX+

RS485接收数据

5

RX-

3

RX232

RS232接收数据

7

TX232

RS232发送数据

6

PGND

地（PE）

8

空

－




产品参数

Etp48400-c9a3 Huawei embedded communication DC high frequency switching power supply product overview etp48400-c9a3 is Huawei embedded communication DC high frequency switching power supply system, which supplies power to – 48V DC series communication equipment, and the maximum output current is 400A. Model description of etp48400-c9a3 Huawei embedded communication DC high frequency switching power supply model description of etp48400-c9a3 is shown in the figure below. Figure 2-1 model description
