华为ETP48600-C5A3/ETP48600-C5A5

城市
全国
咨询热线
18366068668
18366068668

产品说明

产品概述

ETP48600-C5A3/ETP48600-C5A5是华为嵌入式电源系统，将交流电转为直流电，支持-48V以及-57V恒压输出给通信设备供电。电源最大容量满足36kW，适用于5G站点供电以及存量站点扩容改造场景。

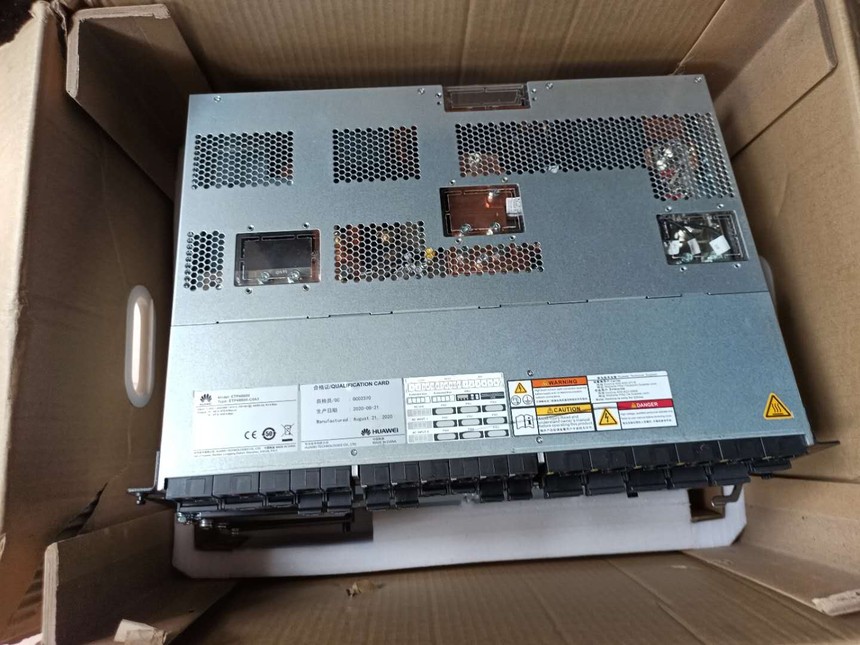

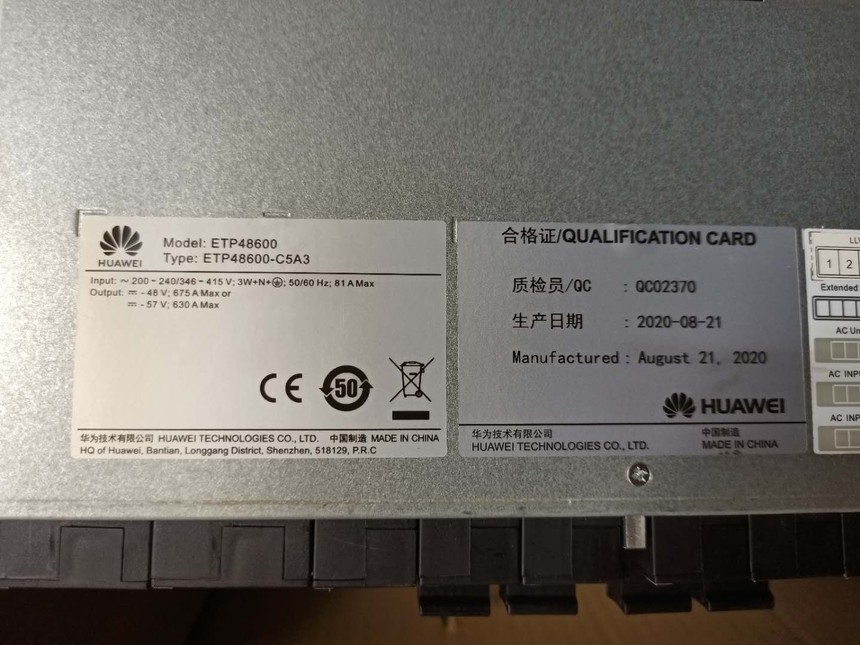

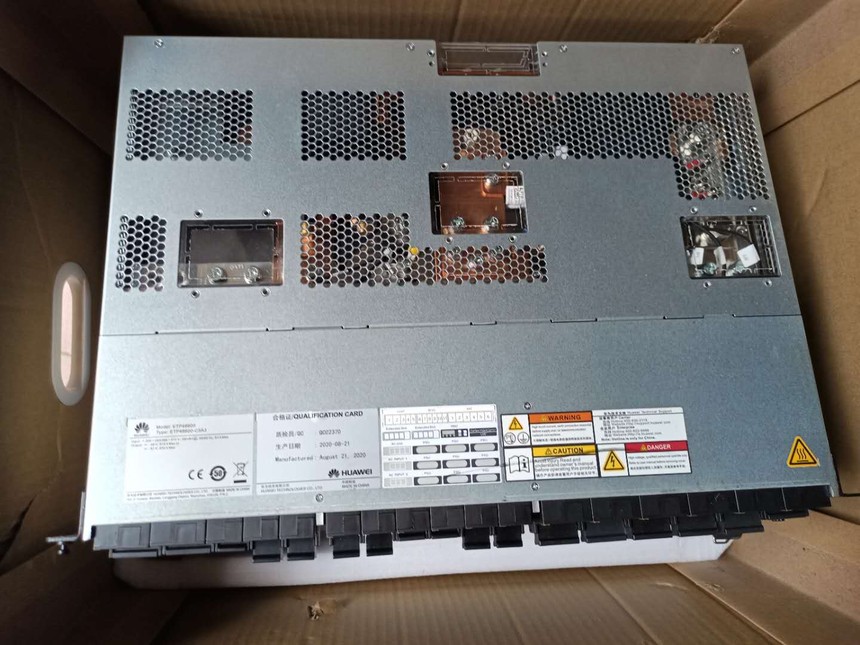

产品介绍

图2-1 ETP48600-C5A3/ETP48600-C5A5

（1）LLVD空开

（2）配电指示标签

（3）iDCDU100D1安装空间

（4）接地螺钉

（5）交流输出模块安装空间

（6）交流输入模块1安装空间

（7）交流输入模块2安装空间

（8）整流模块R4850G2/R4875G1安装空间

（9）监控模块SMU02C

（10）用户接口模块UIM05B1

（11）通信扩展模块NIM01C3/CIM02C安装空间

（12）电池空开

（13）BLVD空开



  • 整流模块槽位也支持安装iDCDU100D1。

  • iDCDU100D1安装在iDCDU100D1安装空间时，每个iDCDU100D1模块最大直流输出总电流为100A。

  • iDCDU100D1安装在整流模块安装空间时，每个iDCDU100D1模块最大直流输出总电流为80A。

表2-1 系统配置

项目

ETP48600-C5A3（01075357）

ETP48600-C5A5（01075358）

交流输入制式

220/380V AC三相四线

220/380V AC三相四线

110V AC双火线兼容220V AC单相

交流输入路数

支持两路输入（手动切换，机械互锁），对应的整流模块为PSU1～PSU9

支持两路同时输入

  • 交流输入1对应的整流模块为PSU1～PSU6

  • 交流输入2对应的整流模块为PSU7～PSU9

交流输入模块

如表2-2。

交流输出模块

如表2-3。

直流配电

  • LLVD配电：2×125A/1P，3×63A/1P

  • BLVD配电：2×63A/1P，2×32A/1P，2×16A/1P

电池支路

6×125A/1P

防雷

  • 交流防雷：标称雷击放电电流30kA，8/20μs，正负各5次

  • 直流防雷：差模10kA，共模20kA，8/20μs

表2-2 交流输入模块

模块型号和基础编码

模块外观

模块规格

输入制式

最大容量（ETP48600-C5A3）

最大容量（ETP48600-C5A5）

AIU03-63C

（02312KUQ）

63A/3P+N端子

220/380V AC三相四线兼容220V AC单相

  • 三相：24kW

  • 单相：18kW

  • 1路输入：24kW（三相）、18kW（单相）

  • 2路同时输入：36kW

AIU03-63D

（02312MMH-002）

63A/4P

220/380V AC三相四线

24kW

支持两路输入，机械互锁。

  • 1路输入：24kW

  • 2路同时输入：36kW

AIU02-125B

（02312MKG）

125A/2P

110V AC双火线

18kW

  • 1路输入：18kW

  • 2路同时输入：28kW

AIU03-100C

（02312MUD）

100A/3P+N

220/380V AC三相四线

36kW

支持两路输入，机械互锁。

  • 1路输入：24kW

  • 2路同时输入：36kW

使用AIU03-63C（02312KUQ）接入单相交流输入时，需要配置标准短接铜排（21244043），将三相交流输入转换为单相交流输入，并将交流输入制式设置为单相。

表2-3 交流输出模块

模块型号和基础编码

模块外观

ETP48600-C5A3

ETP48600-C5A5

AOU03-16C

（02312WSX）

3个16A/1P的空开

iAOU03-16B

（02312WSX-001）

2个16A/1P的空开+ -48V供电交流计量单板

技术指标

参数类别

参数名称

描述

环境条件

工作温度

–40℃～+65℃

（当环境温度为－33℃～55℃时，正常工作；55℃～65℃输出功率线性降额20％，电源系统在－40℃时候，交流上电后可以正常起机，起机输出电压波形不做要求。）

运输温度

–40℃～+70℃

贮存温度

–40℃～+70℃

工作湿度

5%RH～95%RH（无凝露）

运输湿度

5%RH～95%RH（无凝露）

贮存湿度

5%RH～95%RH（无凝露）

海拔要求

0m～4000m

（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）

其他

没有导电尘埃和腐蚀性气体、没有爆炸危险

灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求

交流输入

输入制式

  • ETP48600-C5A3：220/380V AC三相四线

  • ETP48600-C5A5：220/380V AC三相四线、110/220V AC双火线兼容220V AC单相

输入频率

45Hz～66Hz，额定值为50Hz/60Hz

功率因数（PF）

≥0.99（额定电压输入，50%～100%负载）

直流输出

输出电压范围

  • 48V制式：默认–53.5V DC（–42V DC～–58V DC）

  • 57V制式：默认–57V DC（–48V DC～–57V DC）

输出功率

ETP48600-C5A3：36kW

ETP48600-C5A5：

  • 36kW（双路三相四线交流输入模块同时工作）

  • 28kW（双路单相或双火线交流输入模块同时工作）

  • 18kW（单路单相或双火线交流输入模块工作）

稳压精度

≤±1%

峰峰值杂音电压

≤200mV（0～20MHz）

电话衡重杂音电压

≤2mV（在输出53.5 V和57 V两个额定输出电压点均满足）

均流不平衡度

≤±5%（20%～100%负载）

交流输入保护

交流输入过压保护点

≥300V AC

交流输入过压恢复点

290V AC～300V AC

交流输入欠压保护点

≤80V AC

交流输入欠压恢复点

80V AC～90V AC

直流输出保护

直流输出过压保护点

范围为–58.5V DC～–60.5V DC

EMC指标

传导干扰

  • 交流端口EN55032； Class B

  • 直流端口EN55032； Class A1

  • 信号端口EN55032； Class B

辐射干扰

EN55032 Class B

谐波电流

EN 61000-3-12

电压闪烁和波动

EN 61000-3-11

静电放电抗扰性（ESD）

IEC 61000-4-2

壳体端口接触放电6kV，空气放电8kV，信号端口接触放电2kV

电快速脉冲群抗扰性（EFT）

IEC 61000-4-4

交直流电源端口2kV

辐射抗扰性（RS）

IEC 61000-4-3

10V/m

传导抗扰性（CS）

IEC 61000-4-6

电源口满足10V的指标要求，信号口满足3V指标要求

浪涌抗扰性（SURGE）

IEC 61000-4-5

交直流电源端口差模2kV，共模4kV，8/20μs

电源跌落抗扰度（DIP）

满足IEC 61000-4-11标准要求

其它

MTBF

20万小时（25℃）

结构

电源系统（高×宽×深）

219.5 mm×482.6 mm×330 mm

重量

≤25kg（不含整流模块）

防护等级

IP20

安装方式

支持19英寸机架安装

进出线方式

前进线前出线

维护方式

前维护

散热方式

自然散热

1：此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。

iAOU03-16B

图2-2 iAOU03-16B外观

（1）交流输出空开

（2）交流检测线缆接口

（3）COM_IN接口

（4）COM_OUT接口

（5）电源接口


通信接口

通信参数

通信协议

COM_IN/COM_OUT

波特率：4800bit/s、9600bit/s、19200bit/s、38400bit/s、115200bit/s

Modbus协议

说明：

以上端口都支持安全保护机制。

表2-4 COM通信接口引脚定义

COM通信接口引脚

引脚

信号

说明

1

RS485_RX+

RS485数据正极

2

RS485_RX-

RS485数据负极

3

空

－

4

RS485_TX+

RS485数据正极

5

RS485_TX-

RS485数据负极

6-8

空

－


监控模块SMU02C

图3-6 SMU02C外观

（1）SD卡槽

（2）运行指示灯

（3）次要告警指示灯

（4）重要告警指示灯

（5）按键

（6）USB接口（该端口支持安全保护机制）

（7）通信口RS485/RS232

（8）通信口FE

（9）通信口CAN

（10）液晶显示屏



指示灯

表3-9 指示灯说明

名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

次要告警指示灯

黄色

常灭

无次要告警和提示告警

常亮

有次要告警或提示告警

重要告警指示灯

红色

常灭

无紧急告警和重要告警

常亮

有紧急告警或重要告警

按键

表3-10 按键说明

按键标识

按键名称

说明

“上”

按“”或“”可以翻阅菜单或选择参数。

“下”

“返回”

按“”可退回上一级菜单并且不保存所设置菜单值。

“确认”

  • 在待机屏时，按“”可进入主菜单。

  • 在主菜单中按“”可进入下一级子菜单。

  • 在子菜单设置时按“”可以保存菜单选项值。

说明：

  • 30秒内无按键操作LCD背光灯关闭。

  • 1分钟内无按键操作需重新登录。

  • 设置参数时长按或，参数值将快速增加或减小。

  • 同时按下和并持续10s，可重启SMU。

  • 同时按下和（或）并持续2s，可提高（或降低）LCD对比度。

SD卡槽

SD卡主要用于存储摄像头抓拍图片，最大支持32G容量。

USB接口

在USB接口中插入开站专用U盘，可进行快速开站，导入导出配置文件，导出运行日志和软件升级等操作。

通过USB接口安装专用WiFi模块后，可近端接入Web界面，方便操作。

非华为提供的WiFi模块，可能造成功能异常或数据丢失，由此带来的损失华为将不承担相应责任。

通信接口

表3-11 通信接口说明

通信接口

通信参数

通信协议

FE

10M/100M自适应

HTTPS协议、NetEco Bin协议、SNMP协议、TCP-Modbus协议

RS485/RS232

波特率：1200bit/s、

2400bit/s、4800bit/s、

9600bit/s、14400bit/s、

19200bit/s、115200bit/s

主从协议、电总协议、Modbus协议

CAN

波特率：125kbit/s

CAN协议

说明：

以上端口都支持安全保护机制。

图3-7 通信接口引脚定义
表3-12 FE引脚定义

引脚

信号

说明

1

TX+

FE发送数据

2

TX-

3

RX+

FE接收数据

6

RX-

4、5、7、8

空

-

表3-13 RS485/RS232引脚定义

引脚

信号

说明

1

TX+

RS485发送数据

2

TX-

4

RX+

RS485接收数据

5

RX-

3

RX232

RS232接收数据

7

TX232

RS232发送数据

6

PGND

地（PE）

8

空

-

表3-14 CAN引脚定义

引脚

信号

说明

1

RX+

RS485接收数据

2

RX-

3

空

-

4

TX+

RS485发送数据

5

TX-

6

空

-

7

CANH

CAN总线高电平

8

CANL

CAN总线低电平


锂电池ESM-48100B1（可选）

外观

图3-16 面板与接口
表3-26 面板接口定义表

序号

丝印

名称

描述

1

GND

保护接地

M6螺丝

2

DO1

DO2

ESM干接点输出

告警输出干接点，可配置（默认断开告警），具体描述参考表3-28。

3

RUN

运行指示灯

示意图参考图3-18。

详细功能及作用参考表3-29。

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

4

COM_ IN

通信接口

  1. 用于上报信息和通信级联。

  2. 采用RJ45端子；满足1000A浪涌的防护能力，具体参考表3-27。

5

COM_ OUT

通信接口

6

/

蜂鸣器

锂电池使能智能位移防盗锁防盗功能，当锂电池检测到被盗后，蜂鸣器会一直鸣叫告警，直至锂电池欠压保护休眠。

7

PWR

ESMU外部供电接口

PWR端子外接43.2V~58V的电压可激活ESM，具体功能参考激活与开机。

8

+

ESM正极端子

ESM的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求4.5~5.5 N·m，线径尺寸建议25mm2，应用在温度条件满足小于45℃场景下，线径要求可适当放宽，但是不得小于16mm2。

-

ESM负极端子

9

MANUAL ON/OFF

手动上下电按钮

手动上下电、维护，属于接触式按钮，具体功能参考激活与开机。

通信接口

图3-17 RJ45引脚
表3-27 通信接口管脚定义

RJ45引脚

信号

含义

描述

1

RS485 T+

RS485发送正

  • 4线RS485通信，满足Modbus协议，主从协议。

  • 支持的通信波特率为9600bit/s。

2

RS485 T-

RS485发送负

3

NC

空引脚

4

RS485 R+

RS485接收正

5

RS485 R-

RS485接收负

6

NC

空引脚

-

7

CANH

CAN通信正

用于监控单元对外的告警接口及并联时的组间数据通信。

8

CANL

CAN通信负

DO1和DO2接口

表3-28 DO1和DO2接口定义

丝印

定义

描述

告警状态

DO1

故障、重要告警

当ESM出现以下告警时，干接点会输出告警信号：

电芯电压采样故障，电芯温度采样故障，充电变换器输出短路，继电器线圈短路，充电低温保护，放电低温保护，充电高温保护，放电高温保护，功率模块内部过温保护，放电变换器输出短路，输入反接，BMU防盗被锁，器件失效过载锁死，序列号冲突，输入/输出口放电内过压锁死，放电过流锁死等

可配置（默认断开告警）

DO2

重载预警、过放保护

当ESM出现以下告警时，干接点会输出告警信号：

放电欠压告警，放电欠压保护，放电过流预警等

LED指示灯

图3-18 LED指示灯
表3-29 LED指示灯的定义

标识

表示内容

颜色

说明

RUN

运行指示灯

绿色

常亮：通信正常(含单板启动/自检/软件加载/未加载时单板上电，不含输入/输出口或激活口有电时休眠)

常灭：休眠

慢闪：LUI查询

快闪：通信断链

ALM

故障指示灯

红色

常亮：有故障或重要告警

常灭：无故障，无重要告警

慢闪：防盗锁定

CHG

充电指示灯

绿色

常亮：处于充电模式

常灭：处于开路静置状态或放电

DCHG

放电指示灯

绿色

常亮：处于放电模式

常灭：处于开路静置状态或充电

SOC

容量指示灯

绿色

1、容量0~24%

25%灯：闪烁

其他SOC灯：常灭

2、容量25~49%

25%灯：常亮

50%灯：闪烁

其他SOC灯：常灭

3、容量50~74%

25%灯：常亮

50%灯：常亮

75%灯：闪烁

其他SOC灯：常灭

4、容量75~99%

25%灯：常亮

50%灯：常亮

75%灯：常亮

100%灯：闪烁

5、容量100%

四个灯均常亮

注：

  • 重要告警：ESM需要及时维护。

  • 次要告警：ESM不需要维护，提醒远程维护人员注意。

  • 慢闪：指示灯1s亮、1s灭。

  • 快闪：指示灯0.125s亮、0.125s灭。

  • SOC指示灯灭，其他指示灯全闪亮：电池进入“维护模式”。

  • 休眠模式下，除了反接保护以外故障指示灯常灭。

激活与开机

ESM有以下三种激活方式，激活后ESM从休眠模式进入离线模式：

  • PWR激活：在ESM面板的PWR端子上输入43.2V~58V的直流电压持续≥5s

  • MANUAL ON/OFF激活：在ESM面板长按MANUAL ON/OFF按钮≥5s且＜15s。

  • 功率口激活：前面板功率端子输入43.2V~58V的直流电压持续≥5s。

    1. MANUAL ON/OFF按钮属于接触式按钮，两次按键间隔时间应大于0.5s，否则操作无效。

    2. 如果电池在充电/放电/离线模式中，通过MANUAL ON/OFF按钮使电池强制下电后，只有长按激活按钮才能再次激活ESM。

    3. 如果电池的智能位移锁防盗功能激活，MANUAL ON/OFF按钮的关机和维护功能将失效，必须关闭陀螺仪/GPS防盗功能，才能正常使用该按钮功能。

    4. 如果电池的智能位移锁防盗功能激活，电池默认电芯包欠压保护点会提高至46V。

技术规格

表3-30 技术规格

项目

说明

尺寸（宽×深×高）

  • 442mm×396mm×130mm（不含挂耳）

  • 482mm×396mm×130mm（包含挂耳）

重量

≤44kg

标称电压

48V DC

均充电压

53.5V DC

浮充电压

53.4V DC

最大充放电电流

100A/100A@35℃

最大充放电功率

4800W

运行温度

充电：0℃~45℃；放电：–20℃~45℃

相对湿度

5%~95%

大气压强

61kPa~113kPa

安装方式

19英寸支架安装

维护方式

前维护

海拔

0~4000米（2000米到4000米，每升高200米，最高工作温度下降1℃）

纹波+噪声

≤200mV

防护等级

IP40

其他要求

室内场景：

  • 没有导电尘埃和腐蚀性气体、没有爆炸危险

  • 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求

室外场景：

  • 没有导电尘埃和腐蚀性气体、没有爆炸危险

  • 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（V2.2.1）Class 4.1要求



产品参数
