室外一体化电源柜主要用于无线通信基站，包括新一代5G系统,通信/网络综合业务,接入/传输交换局站,应急通信/传输等。

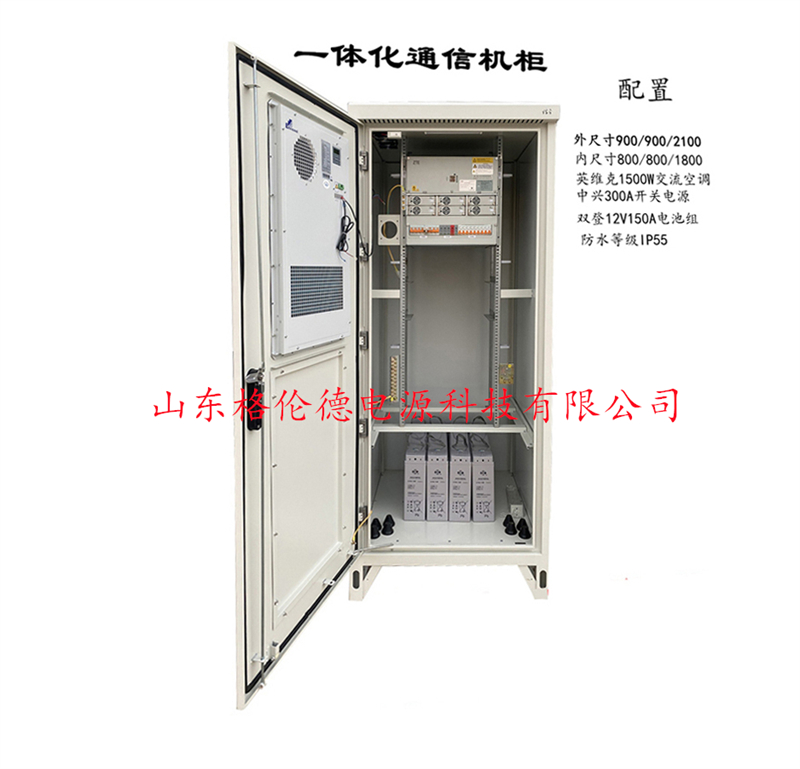

室外一体化电源柜采用厚度大于1.5mm的热浸锌板，由外箱体、内部金工件及附件装配组成。机柜内部按功能划分成设备舱和蓄电池舱。箱体结构紧凑，安装简便，密封性能极好。

设备仓：设备仓分布在机柜的上侧，和蓄电池仓用隔板分开，便于设备空间的隔热。

蓄电池仓用于安装蓄电池，电池的外部的板材上贴有保温棉，以达到保温效果。蓄电池机柜也配有遮阳罩，以达到防晒防水的效果。柜体设有排气装置，可释放蓄电池产生的危害气体。

门与门锁 机柜门采用内嵌式结构，门缝间隙紧凑。门开角度>110°，柜门含有限位结构，门限位装置在门处于“打开”状态时具有限位作用。门锁采用拉杆加锁片三点结构，可另加挂锁。结构牢固，防盗性强。每个机柜门都安装有门开告警传感器，以配合环境监控。

进风设备尺寸：基站用一体化户外机柜采用标准尺寸机柜。

 结构特汇户外一体化机柜采用采用厚度大于1.5mm的热浸锌板，由外箱体、内部金工件及附件装配组成。机柜内部按功能划分成设备舱和蓄电池舱。箱体结构紧凑，安装简便，密封性能*好。

室外机柜 特点：
1. 高**性、免维护、*拼装、适用于野外恶劣环境
2. 集成度高、占地少、建设周期短，有效降低建设成本
3. 完善的热设计、的节能减排，有效降低运营成本
4. 支持*拼装、整装，适用于山*、楼顶多场景安装
户外一体化机柜设备柜采用金属立柱框架式结构，整体材质采用镀锌钢板+EPS夹芯板或者镀锌钢板+PEF保温棉。PEF保温棉厚度20-40mm。
1.） 采用镀锌钢板+EPS夹芯板的设备柜，镀锌钢板厚度为1.5mm，PEF夹芯板的机柜内外彩钢板厚度为0.5mm，EPS夹芯板厚度45mm；
2.） 采用镀锌钢板+PEF保温棉的设备柜，外板厚度为1.5mm，内板厚度为1.0mm，PEF保温棉的厚度为20-40mm；
3.） 设备柜内配置19/21英寸可调标准机架；
4.） 设备柜底座高度150-200mm，底座面板采用厚度为2.0mm的热镀锌钢板，底座四周安装挡板，以防止动物侵害。

特汇户外一体化机柜主要特点
1 箱体具有防尘、防晒、防雨等特点，适应户外环境。
2 设备仓柜体采用空调散热（也可选用热交换器作为散热设备），MTBF≥50000h。
3 蓄电池柜采用空调或半导体散热制冷方式。
4 每个机柜都装有直流-48V的照明灯具
5 机柜布局合理，线缆引入、固定和接地等操作便利，维护方便。电源线、信号线和光缆都有独立的进线孔，不会相互干扰。
6 机柜内所使用的线缆都采用阻燃性材料。

传统基站建设的困局
● 传统基站机房占地面积大、能耗高，建设效率低；
● 传统基站机柜建设，柜体散乱不易管理，不易扩容；
● 将传统机房小型化，紧凑收容，减少体积和占地面积；
● 根据通信设备特点进行分舱小功率温控， 节能；
● 总体节能率40~60%；
● 标准机架、模块化框架、插框式安装，标准温控门，节省铺材用量；
● 模块化舱体，侧、背双向扩展，灵活配置，平滑扩容；
● 整装或现场拼装，安装快捷 ，站点*覆盖；

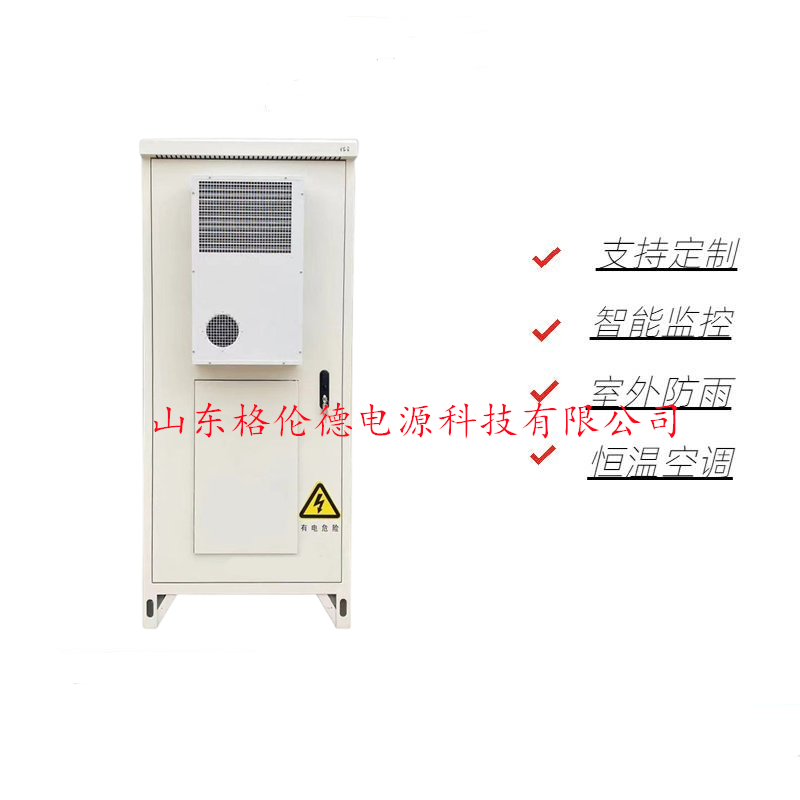

室外一体化电源柜主要特点

箱体具有防尘、防晒、防雨等特点，全方位适应户外环境;

设备仓柜体采用通风散热(也可选用热交换器作为散热设备)，MTBF≥50000h;

蓄电池柜采用半导体制冷方式;

每个机柜都装有直流-48V的照明灯具;

机柜具有动力与环境监控功能，能实现电源掉电、电源故障、门禁、温度、湿度、烟雾、水浸、蓄电池电压等告警并上传;

机柜布局合理，线缆引入、固定和接地等操作便利，维护方便。电源线、信号线和光缆都有独立的进线孔，不会相互干扰;

机柜内所使用的线缆都采用阻燃性材料。

技术参数

型号 OPC48120 OPC48120A OPC48200 OPC48200A

外形尺寸 1550*800*800 1750*750*750 1800*800*800 2100*900*900

供电方式 三相五线或单相五线

输入电压（V） AC220V/50HZ AC220V/50HZ AC220V/50HZ AC220V/50HZ

输入电压范围（V） AC90-290v AC90-290v AC90-290v AC90-290v

输出电压（V） DC42v ~~60v DC42v ~~60v DC42v ~~60v DC42v ~~60v

负载总容量(A) 120 120 200 200

电池仓散热 直通风300CFM/600CFM 空调500W/1000W/2000W 直通风300CFM/600CFM 空调500W/1000W/2000W

电源仓散热 混合工质热交换800W/1500W 混合工质热交换800W/1500W 混合工质热交换800W/1500W 混合工质热交换800W/1500W

负载路数（最大可扩容到24路 一般负载8路重要负载6路 一般负载8路重要负载6路 一般负载10路重要负载8路 一般负载10路重要负载8路

单模块功率 1440W 1440W 2400W 2400W

满配模块数量 4 4 4 4

防护等级 IP65 IP65 IP65 IP65

备注 可根据实际需求设计外形尺寸

5G室外一体化机柜特征：

表面处理：
机柜表面喷涂专业户外粉末，抗紫外线和耐腐蚀性能优良

材质：
镀镁铝锌板，防腐蚀能力强

颜色：
柜体颜色RAL7035，底座和顶盖颜色RAL5015

尺寸：
宽X高X深=1400*600*650mm

5G室外一体化机柜结构工艺特点及性能
1.按设备工作环境要求,整体结构采用分舱式、功能化、模块化设计理念，结构布局合理
2.机柜分配电舱、设备舱、監控舱。配电舱内含有电器安装板；设备舱放置主要的设备和环境監控传感器；監控舱采用19寸安装结构，内置4根安装轨，总容量为23U，可以放入电源系统及通信監控设备
3.可根据设备的不同要求提供屏蔽(EMC)和非屏蔽两种方案
4.采用专业户外机械锁和电子锁双重保护设计，具有远程監控功能。防盗能力强，防破坏系数高
5.为客户提供度身定做的户外机柜解决方案气候控制

近年来，随着菲律宾4G/5G的快速发展，通讯网络分布越来越密集，机柜需求量日渐增大。菲律宾属于季风型热带雨林气候，常年高温、多雨、湿度大、台风多，再加上菲律宾地形以山地为主，山地占总面积3/4以上，室外机柜的建设可谓是一种挑战。

配套的基站配套室外机柜可以直接工作于高温，潮湿的恶劣气候影响下，非常适合菲律宾炎热多变的天气。

一体化基站室外机柜由金属材料制成的，是一种集成主设备、系统电源、交直流配电、监控设备、散热设备、电池、发电设备（风力/太阳能/油机发电）和防雷接地，并可以为基站提供户外工作环境和安全管理的一体化机柜，主要应用于室外、屋顶、街边、山区、铁路沿线以及高、低温环境等各种室外场景。可以满足客户在节能减排、快速布署、多场景适应方面的需求，可用于通信、广电、电力、交通、IT等行业应用。

通过合理的结构设计，机柜可以达到防尘防水的效果。柜体（除天馈线安装支架）无可从外部直接拆卸的、影响安全和使用的构件。有扩容需求时，可通过机柜并柜实现。

室外柜底底座四周安装挡板，可以防止动物侵害，底座高度根据现场勘测实际情况调整，在洪水多发区域，基座高度调整变高，以防止洪水冲毁损坏。

一体化基站室外机柜，实现位于多种气候环境下工作，打造稳定的通讯网络，不惧地形挑战，可以完美守护现代信息通讯。
