产品简介

5G基站户外一体化机柜是按照5G BBU室外型机柜技术规范而设计的，它为建设更加节能、节地、绿色的通信网络提供了很好的解决方法，既继承了传统机房和室外方舱的收容特性，又兼具室外机柜的灵活性好、集成度高和精细化温控的特点，具有小型化、节省能耗、快速部署和平滑扩容等优点。

迈世5G基站远程运维系统拓扑图

应用优势

户外一体化机柜与传统机房相比，减少占地面积超过70%，节约温控能耗50%～85%，节约部署时间约80%。

内部可集成配电单元、工业空调、UPS、后备电池、防雷、消防、智能门禁、动环监控于一体，可根据站点需求灵活配置。

功能用途

可作为设备柜、电池柜、电源柜、通讯柜等用途

适用场景

用于无线网络的覆盖，为无线通信站点工作站提供户外物理工作环境和安全系统的设备。

产品特点

1、多款式、可贴牌：分为单柜式、双柜式、多柜式及定制式。

2、柜体框架可快速拆卸及组装。

3、IP55级防护：高低温、抗辐射、抗风、抗日照光化学效应、隔热、防腐蚀、阻燃、防静电、光密闭、抗震...

4、模块化设计，通用性强。

5、产品结构紧凑、小巧，占地面积小，便于施工。

6、功耗低，地域、环境通用性强，具备良好的三防性能。

7、防盗防尘防水防腐、蓄电能力长。

5G 智能电源柜广泛应用于通讯基站，由柜体、嵌入式开关电源、后备磷酸铁锂电池、动环监控系统、配电单元、照明系统等配套设备组成。

柜体选用多层原料结构,外部非金属板有用减少了外部光照吸热，内部温度安稳，进一步减少空调能耗，整体传热系统下降了 26 左右。机柜屋面板选用“人” 字坡房顶，排水为斜度 15°。机柜的主体结构可以接受较重自然灾害损坏。屋檐正对地上侧均有添加散热孔。机柜雨棚前后挑檐长度为 100mm，左右长度为50mm。顶棚的固定办法运用三脚架固定在机柜顶。机柜具有足够的抗碰击强度损坏而无需修理正常运用。具有隔热、密闭、耐久、防火、抗震等功能。机柜墙面因需求开孔，所以采取了特别措施，保证其强度及防护功能。底座具有加固设备，能更牢固地将机柜与承台进行衔接。前开门办法，整体美丽、保护便利、恒温。柜门选用三点式防盗锁，具有高防盗性。机柜防水、防尘、防晒、防腐蚀规划，具有完善的远程智能控制、管理功用，可满足室外恶劣环境运用要求。

通信基站户外一体化机柜清单

序号产品名称规格型号数量单位技术描述

1机柜ZY-226205125（外尺寸 ： 2260×2050×1250mm）1台机柜外尺寸：H×W×D 2260×2050×1250mm机柜内尺寸：H×W×D机柜组成：柜体+柜门+底座+顶盖+机架+柜锁机柜类型：2 单元 2 舱半，前开门，落地安装机柜材质：钢板+隔热棉+非金属板隔热性能：导热系数＜0.472W/(m2.k)设备层架：19 英寸机架；3 对托条；层板三块机柜底座：200mm 高、2.0mm 厚进线方式：下进下出φ50*12防盗设计：内嵌门、内嵌链接、三点式防盗锁防护等级：IP55颜色：RAL7035+蓝色，专业户外粉喷涂含接地铜排，机柜照明 LED 灯，顶部排风扇

2侧挂空调ZY-35GW/A9-21DZ1台输入电压：AC220V/50Hz 制冷量：3500W制热量：3850W循环风量：600M3/H 噪声：39/50dB(A)工作环境温度：-20℃～+55℃安装方式：侧挂安装

3开关电源ZY-48200E48V200A嵌入式开关电源1台19 英寸 6U 高嵌入式插框交流配电：三相输入，总交流断路器（63A/4P 空开*1）；C 级防雷 4P*1；交流输出：32A/2P 空开*1；地线端子*1；直流防雷 C 级 1P*1；一次下电：100A/1P 空开*2,32A/1P 空开*2；二次下电：63A/1P*4；电池空开：125A/1P*2；整流模块*N；监控模块*1：RS485 通讯功能。

4磷酸铁锂电池ZY-LiBAT48100AH-3U2个规格 48V 100Ah 15S2P 排列；BMS 最大支持 50A 充放电，有限流功能； RS485+RS232 通讯，3U 黑色五金机箱；

5动环监控ZY-SM2500-1U1台1U 动环监控主机+烟雾传感器+水浸传感器+门禁+温湿度传感器

6配电单元ZY-ACPD-4U1套19 英寸 4U 高嵌入式插框63A/4P 空开*1(市电输入)，63A/4P 空开*1(油机输入)，市电油机机械互锁;B 级 40-60KA 防雷器4P*1,63A/3P 空开*1，32A/1P 空开*1,16A/1P 空开*2;10A/1P 空开*2，三孔维修插座 2P*1，地铜排*1，市电零线铜排*1。

通信基站机柜产品特色

机柜没有从外部直接拆卸的，影响安全和运用的结构；柜体结构紧凑，设备简洁，密封性能极好，防护等级达到 IP55。

机柜选用 50mm 厚美化芯板，隔热性能杰出，导热系数＜0.472W(m2.k)。

机柜门选用内嵌式结构，门缝间隙紧凑。门开视点＞110°，柜门含有限位结构，门限位设备在门处于“打开”状态时具有限位作用。机柜门锁选用拉杆

基站一体化机柜空调

基站一体化机柜空调是一款制冷制热产品，功能齐全，可靠性高、安装简单、无需复杂调试等特点。

序号名称指标备注

1额定输入电压AC220V/50Hz

2变频/定频定频

3能效等级三级能效

4制冷量/制冷功率3500/1060W

5制热量/制热功率3850/1120W

6循环风量600M3/H

7内机/外机噪声39/50dB(A)

8工作环境温度-20℃～+55℃

9安装方式侧挂安装

10外机尺寸H×W×D256×700×551mm

11内机尺寸H×W×D 190×800×292mm

通信基站户外一体化机柜配电单元

配电单元由 4U 插框、空开、防雷器、互锁装置、三孔插座、汇流铜排、卡位器组成

基站通信一体化5g基站电源柜-机柜标准满配配置

（1） ET-R4850-R01 整流模块 4 个；

ET-M48-A 监控模块 1 个；

ET-PS48200E 配电部分

交流配电：三相输入，总电源交流断路器（63A/4P×1）；C 级防雷器 4P×1；交流输出（32A/2P×1）；地线端子。

直流配电：电池空开 125A/1P×2；C 级防雷器 1P×1；

一次下电：100A/1P×2、32A/1P×2（空开大小可选配）。二次下电：63A/1P×4（空开大小可选配）。

5g基站电源柜技术性能

5g基站电源柜交流输入

额定输入电压：220VAC

输入电压范围：90VAC ~280VAC 频率：45Hz～65Hz

功率因数：≥0.98

5g基站电源柜电池输入

蓄电池组的正、负极与整流模块的直流输出并联（极性一致浮充状态）

5g基站电源柜直流输出

标称电压：53.5VDC

电压可调范围：42V~58V

直流输出电流：200A（176~290VAC）

100A（151~176VAC）

直流输出：125A/1P×2，100A/1P×2，63A/1P×4，32A/1P×2

电池路数：2 路直流输出杂音

电话衡重杂音：≤2mV

峰-峰值杂音电压：≤200mV 电源系统稳压精度：≤±1

电源系统负载调整率：≤±1

电源系统源调整率：≤±1

工作效率：≥91

5g基站电源柜机械特性

冷却方式：风机强制冷却

系统尺寸：W×D×H 482.6mm×300mm×266mm 系统总重量：≤35Kg

安装说明：标准 19 英寸安装

学的结构布局设计，先进的生产工艺。具有高比能量、长寿命、安全可靠、稳定、使用温度范围宽等特性。

5g基站电源柜备用电源UPS/EPS

本产品为通讯电源以及 UPS/EPS 用磷酸铁锂备用电池组。

可靠性充放电：通过磷酸铁锂离子电池高效充放电，使用寿命长，可靠性高。自动保护功能，响应迅速，高精度数据采样，拥有完善的保护功能。

电池组整体过压、欠压保护，电池单节过压、欠压保护。

充放电过流保护。

充放电温度过温保护。

短路保护。

充电限流。

5g基站电源柜动力环境监控系统

项目性能备注

标称容量100Ah电池组按标准充电后，按标准放电所得的容量累积

最小容量95Ah电池组按标准充电后，按标准放电所得的容量累积

标称电压48V3.2V*15S

放电截止电压37.5V2.5V*15S

充电方式（标准）CC/CV0℃~+55℃

标准充电电流20A0.2C

最大充电电流100A1C

充电限制电压54.75±0.4V3.65±0.025V*15S

放电电流（标准）48A-20℃~+65℃

最大放电电流100A-20℃~+65℃

内阻≤300mΩ1kHz AC impedance value

出厂容量50 ~75标准充电至 60Ah

出厂电压48.0V~52.0V标准充电至 60Ah

环境温度（标准充电）0℃~+65℃PCM 含高温保护

放电温度-20℃~+65℃PCM 含高温保护

外观尺寸482（L）*410（W）*132（H）±2mm整体电池包的尺寸（含外壳）

电池重量38Kg净重

储存温度参考值Reference相对湿度：≤75

（三个月）-10℃~+35℃

（六个月）-5℃~+35℃

动环监控系统由监控主机、前端传感器及其远端管理平台组成，能实现前端机柜中的空调、锂电池、开关电源、UPS 逆变器、漏水、火灾、温湿度、门禁、

电能表、电子锁等参数及状态的及时远程检测及控制管理，使无人值守机柜处于长期、稳定运行状态，大大的节约了运营成本。

主要技术性能指标

系统内核：Cortex-A7 A40i 系统平台：Linux 和 Android 有线通信接口：TCP/IP

输入接口：8 路开关量信号采集

输出接口：8 路继电器干接点信号输出现场通信接口：1 路北向通信 RS485 接口

扩张接口：8 路南向通信 RS485 口工作电源：AC220V、DC48V

整机功耗（电流）：小于 300mA工作温度：-20℃~+70℃

储存温度：-20℃~+70℃ 工作湿度：5 ~95 无冷凝

随着人们对网络需求的日益提高，也要求运营商对网络的发展和覆盖要求日益深入。越来越多的室外建站从单纯的边际网，逐步扩大到城区、道路覆盖等等，有效解决盲区覆盖、缓解区域通信压力等问题。同时，有线网络的宽带提速，直接带来了接入网(模块局)下沉， 也掀起了户外站点的大量建设需求。

室外一体化机柜是指机柜需直接处于自然环境中，一般是由金属或非金属材料制成的，具有良好的性能，如防尘、防水、电磁屏蔽、密封保护及设备环境温度调控等，不允许非操作者进入操作的柜体。室外机柜可用于多种情况：无线基站收发器、电源/后备电源供给、有线接入网的远端设备，也可作小区的中心机房。

由于要抵抗各种自然灾害，保证设备正常工作，室外机柜在制作工艺上更为考究，有良好的耐腐蚀、抗冲击等功能，易通机柜是深圳专业机柜厂家，可生产多种类型的机柜，产品种类丰富，还可以根据用户的需求，进行机柜定制，产品性能保证，并且由于是厂家直销，在价格上具有很大的优势。

（二）室外一体化节能机柜产品简介

室外一体化节能机柜是一款安全、可靠、防盗性能较强、噪音低、散热效果好、占用空间小的好产品。此产品还有一特点就是可以满足快速建站，把产品输送到站点，把三个舱体安装完成后，把电源线与预留好端子对接，电源，热交换器，空调，等设备就可以使用，无需现场安装布线。一体化机柜适合在室外境，如公路边、公园、楼顶、山区、平地安装的机柜，机柜内可安装基站设备、电源设备、蓄电池、温控设备、传输设备及其他配套设备或为以上设备预留安装空间及换热容量，能为内部设备正常运行提供可靠的机械和环境保护的机柜。一体化机柜由蓄电池柜、电源柜、设备柜组成，充分利用每个机柜内部可用空间。户外机柜选址时选择通风较好的区域，安装于空旷地带或楼面上，尽量不要安装于居民楼道内或居民房间内，以免影响通风散热效果，以及设备运行行噪音扰民;安装时必须有可靠的槽钢底座或水泥墩座，远离低洼地带及高粉尘区域，有合格的接地排。

（三）一体化机柜主要内部功能作用及特点详解

1.室外一体化机柜内部按功能划分成设备舱和蓄电池舱。

（1）设备仓：设备仓分布在机柜的右侧，和蓄电池仓用隔板分开，便于设备空间的隔热。

（2）蓄电池仓：用于安装蓄电池，机柜的外部的板材上贴有保温棉，以达到保温效果。机柜也配有遮阳罩，以达到防晒防水的效果。柜体设有排气装置，可释放蓄电池产生的危害气体。

（3）进风设备尺寸：基站用一体化户外机柜采用标准尺寸机柜，标准机柜尺寸。

2.主要特点

（1） 箱体具有防尘、防晒、防雨等特点，全方位适应户外环境；

（2） 设备仓柜体采用通风散热；

（3）蓄电池柜采用半导体制冷方式(路边型机柜无此配置)；

（4） 每个机柜都装有直流-48V的照明灯具；

（5）机柜具感应能力和环境监控功能，能实现电源掉电、电源故障、门禁、温度、湿度、烟雾、水浸、蓄电池电压等告警并上传；

（6） 机柜布局合理，线缆引入、固定和接地等操作便利，维护方便。电源线、信号线和光缆 都有独立的进线孔，不会相互干扰；

（7） 机柜内所使用的线缆都采用阻燃性材料；

（8）体积小，具有选址、施工简单的优势，OLT户外一体化机柜可适用于小区地下停车场、楼道、楼顶、绿化带等场景。采用模块化设计，安装非常简单，2-3个人即可轻松完成设备固定和安装；

（9）机柜高度集成，具有绿色环保，降低运营成本的优势，整个机柜可设计为单舱体和双舱体，在①宽1600mm*深800mm*高1800mm、②宽1100mm*深650mm*高1700mm、③宽800mm*深800mm*高1800mm（三种结构）的空间内，集成了OLT主设备、嵌入式开关电源（整流模块）、后备电池、散热系统、ODF光配等部分。成本低，功耗小，可大幅度降低运营成本；

（10）模块化设计，具备高可靠性，维护简单的优势。

（四）室外一体化机柜的分类

室外一体化机柜分为单舱户外一体化机柜、双舱户外一体化机柜和三舱户外一体化机柜。

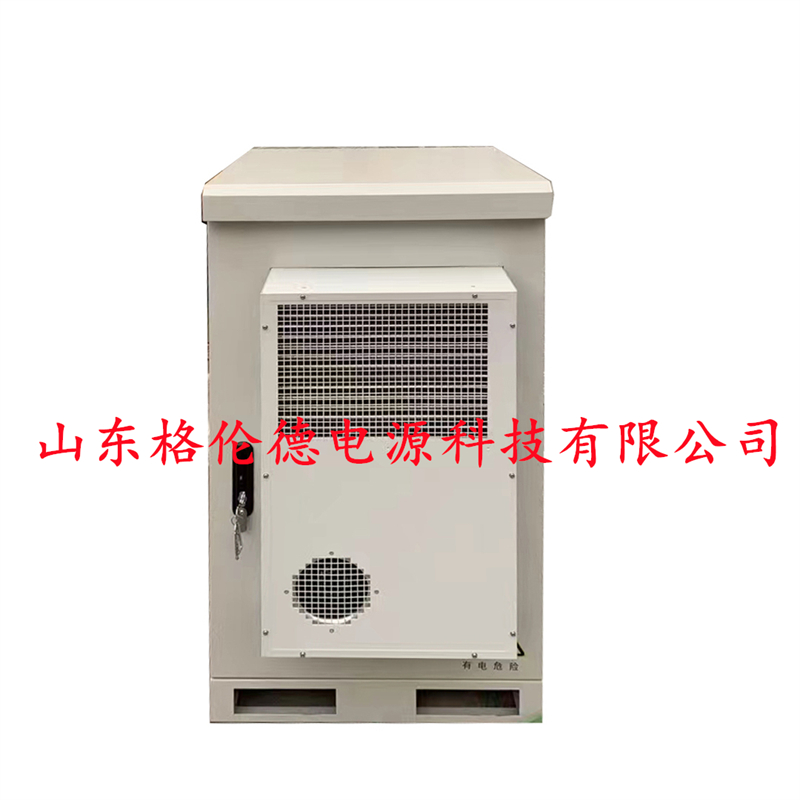

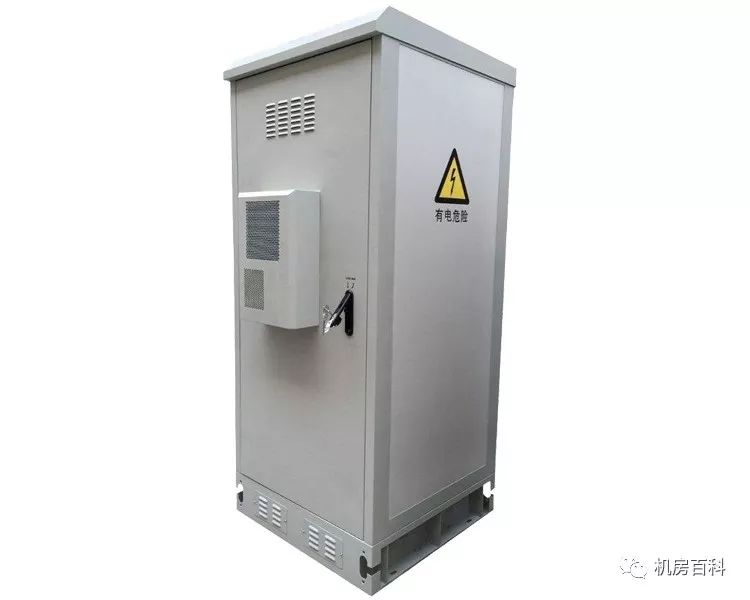

1.单舱户外一体化机柜

单个柜体配置形式:机柜内分不同功能舱体，由设备舱+电池舱组成。通常况下，设备舱采用热交换型或是风冷型方式，电池舱可根据实际使用地点的气候条件，选择直通 风或采用半导体制冷以及空调制冷等方式。

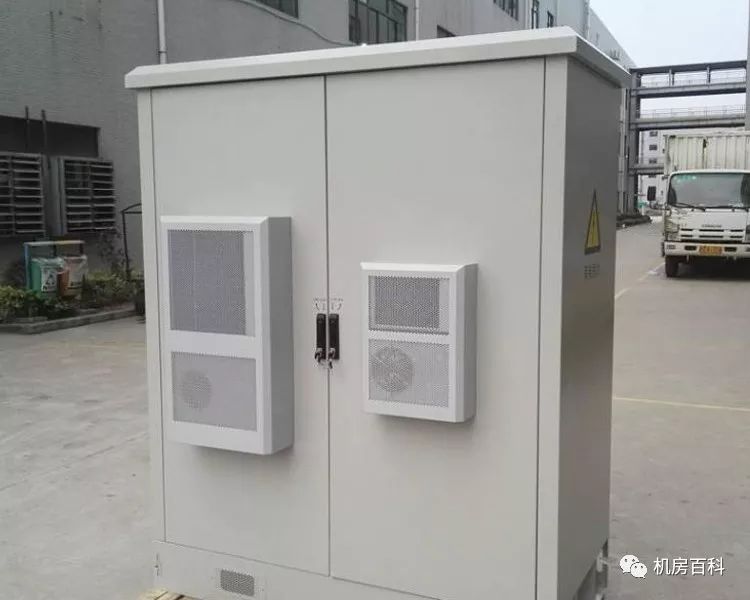

2.双舱户外一体化机柜

两个柜体拼柜的配置形式:机柜内分不同功能舱体，-一个柜体由设备舱+电池舱组成，另外-一个柜体为BBU柜。设备舱- -般采用热交换或风冷方式(根据设备的使用情况也有采用空调制冷的方式)，BBU可以采用风冷或是热交换方式。

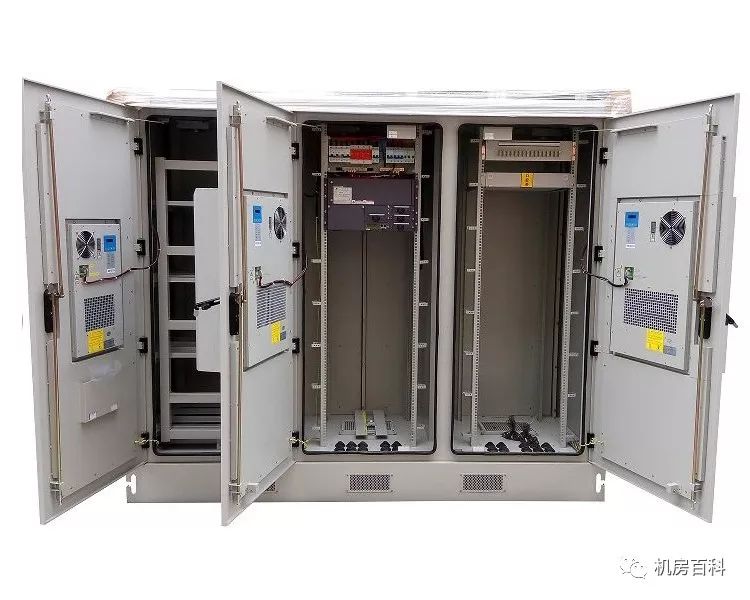

3.双舱户外一体化机柜

对于GSM网、3G网等双网共用基站或站点的建设模式，由于站点容

量较大的原因，-般采用三个柜体拼柜的方式进行。通常采用设备柜1+设备柜2+电池柜组成。设备舱一般采用热交换或是风冷型方式，电池舱采用半导体制冷以及空调制冷等方式。

（五）室外一体化机柜的组成

由机柜体、OLT主设备、嵌入式直流电源系统、配电单元、机柜空调散热系统、UPS电源、后备蓄电池组、ODF光配单元、动环监控单元、机柜照明系统等组成。

（1）OLT机柜体：OLT一体化机柜外尺寸为①宽1600mm*深800mm*高1800mm、②宽1100mm*650mm*1700mm、③宽800mm*深800mm*高1800mm（三种结构），柜体采用整体拼装结构，由外板厚度为1.5mm以及内板厚度为0.8mm的镀锌板冲压而成。分为设备舱和ODF光配舱，设备舱为19英寸和21英寸兼容的机架，可兼容两种尺寸的OLT主设备安装，同时，具备动环监控单元、配电单元、嵌入式直流电源系统的安装空间。左侧上部为设备舱和下部电池舱，能满足主要设备及150Ah/12V以下蓄电池4节；右侧为ODF的安装空间；

（2）OLT主设备：可兼容19英寸和21英寸标准尺寸的OLT主设备安装。

嵌入式直流电源系统：采用48V60A、90A的直流电源系统，并在电源系统上提供机柜监控的集成和输出。具备电池组的监控端口；

（3）配电单元：配电单元提供了油机/市电互锁输入开关、移动油机防水接口、B+C级防雷模块、直流输出空气开关、交流输出空气开关、维护插座等；

（4）空调散热系统：采用交流压缩机空调和辅助风机进行散热，一般采用500W/1500W制冷量的空调搭配辅助风扇组成散热系统。

蓄电池组：提供150Ah/12V以下蓄电池4节安装空间，满足单台OLT设备续航时长3小时以上。

（5）动环监控单元：提供门禁、水浸、烟雾、市电异常、温度异常告警，并使用RS485接口上联OLT主设备将监控信号上传至动环系统。

（6）ODF光配单元：集成12芯、24芯、36芯、48芯、72芯、144芯、288芯、576芯FC-FC调度架，用于外线光缆的成端和设备侧尾纤的成端。

（7）4.UPS电源：一般选用2KW或者3KW的UPS电源。

（8）机柜照明：每个独立的舱提供一套48V/220V LED灯照明，当柜体门打开时即可出发LED灯开启。

（六）主要技术性能指标

1.使用条件:环境温度:-40℃~+60℃;环境湿度:≤95﹪(+40℃时);大气压力:70kPa~106kPa;

2.材料:热浸锌板

3.表面处理:脱脂、除锈、防锈磷化(或镀锌)、喷塑;

4.机柜承重≥600㎏。

5.箱体防护等级:IP55 级;

6.阻燃:符合GB5169.7 实验A要求;

7.绝缘电阻:接地装置与箱体金工件之间的绝缘电阻不小于2X104M /500V(DC);

8.耐电压:接地装置与箱体金工件之间的耐电压不小于3000V(DC)/1min;

9.机械强度:各表面承受垂直压力>980N，门打开后最外端承受垂直压力>200N。

(七）一体化机柜系统解决方案

1、可靠的UPS电源配电系统，不间断为IT设备保驾护航，可以定制更高可靠性系统架构(UPS冗余备份)，满足不同用户的需求；

2、配置柜式空调，保证IT设备运行在稳定合理的温湿度环境中，空调采用一体化设计，无需安装室外机，冷凝水在机柜内自动蒸发，配有应急排水功能，保障系统安全可靠；

3、长寿命的压缩机和EC风机，保障系统长时间稳定运行；

4、采用全密封设计，内外两个循环系统，能应用在各种恶劣的室内环境中，无需再单独建立机房；

5、应急通风系统，当空调故障不能运行时，机柜前顶部应急送风模块进行往下送风，机柜后顶部应急排风模块进行往外排热风动环监控系统实时监控各设备运行状况，及时发现异常，排出隐患，协助定位故障点，缩短事件处理时间；

6、定制化服务。可以根据客户需求，为客户提供丰富的选配件和定制化服务。系统全部设计采用模块化，售后服务一站式，快速解决。
