云南省供应通信室外一体化机柜5G铁塔基站户外一体化机柜
随着通信时代的发展,5G/4G网络早已走进千家万户,5G/4G网络基站的建设需求越来越大,以及移动、电信、联通三大运营商的需求增大,蓄电池的容量也需要不断增大,从而需要设计单独的户外电源柜。
户外/室外一体化电源柜柜内经过专业数据检测,可支持19英寸(IEC297)和符合机柜内尺寸安装空间要求的其它各种设备的安装,空间广阔,平滑扩容;能够根据用户要求配置移动油机接口(选配),油机发电时可单独控制是否给电池充电。电源柜打开门后能保证设备顺利安装和维护。
户外/室外一体化电源柜柜内的交流配电部分含有防雷装置,其额定通流为60KA,最大通流量为100KA,接地装置与箱体金工件之间的绝缘电阻不小于2X104M/500V(DC)在多雷电的南方地区,能够有效达到防雷电效果。
户外一体化电源柜主要用于无线通信基站,包括新一代5G系统,通信/网络综合业务,接入/传输交换局站,应急通信/传输等。
户外一体化电源柜采用厚度大于1.5mm的热浸锌板,由外箱体、内部金工件及附件装配组成。机柜内部按功能划分成设备舱和蓄电池舱。箱体结构紧凑,安装简便,密封性能极好。
设备仓:设备仓分布在机柜的上侧,和蓄电池仓用隔板分开,便于设备空间的隔热。
蓄电池仓用于安装蓄电池,电池的外部的板材上贴有保温棉,以达到保温效果。蓄电池机柜也配有遮阳罩,以达到防晒防水的效果。柜体设有排气装置,可释放蓄电池产生的危害气体。
门与门锁 机柜门采用内嵌式结构,门缝间隙紧凑。门开角度>110°,柜门含有限位结构,门限位装置在门处于“打开”状态时具有限位作用。门锁采用拉杆加锁片三点结构,可另加挂锁。结构牢固,防盗性强。每个机柜门都安装有门开告警传感器,以配合环境监控。
进风设备尺寸:基站用一体化户外机柜采用标准尺寸机柜。
户外一体化电源柜主要特点
箱体具有防尘、防晒、防雨等特点,全方位适应户外环境;
设备仓柜体采用通风散热(也可选用热交换器作为散热设备),MTBF≥50000h;
蓄电池柜采用半导体制冷方式;
每个机柜都装有直流-48V的照明灯具;
机柜具有动力与环境监控功能,能实现电源掉电、电源故障、门禁、温度、湿度、烟雾、水浸、蓄电池电压等告警并上传;
机柜布局合理,线缆引入、固定和接地等操作便利,维护方便。电源线、信号线和光缆都有独立的进线孔,不会相互干扰;
机柜内所使用的线缆都采用阻燃性材料。
型号 | OPC48120 | OPC48120A | OPC48200 | OPC48200A |
外形尺寸 | 1550*800*800 | 1750*750*750 | 1800*800*800 | 2100*900*900 |
供电方式 | 三相五线或单相五线 |
输入电压(V) | AC220V/50HZ | AC220V/50HZ | AC220V/50HZ | AC220V/50HZ |
输入电压范围(V) | AC90-290v | AC90-290v | AC90-290v | AC90-290v |
输出电压(V) | DC42v ~~60v | DC42v ~~60v | DC42v ~~60v | DC42v ~~60v |
负载总容量(A) | 120 | 120 | 200 | 200 |
电池仓散热 | 直通风300CFM/600CFM | 空调500W/1000W/2000W | 直通风300CFM/600CFM | 空调500W/1000W/2000W |
电源仓散热 | 混合工质热交换800W/1500W | 混合工质热交换800W/1500W | 混合工质热交换800W/1500W | 混合工质热交换800W/1500W |
负载路数(最大可扩容到24路 | 一般负载8路重要负载6路 | 一般负载8路重要负载6路 | 一般负载10路重要负载8路 | 一般负载10路重要负载8路 |
单模块功率 | 1440W | 1440W | 2400W | 2400W |
满配模块数量 | 4 | 4 | 4 | 4 |
防护等级 | IP65 | IP65 | IP65 | IP65 |
备注 | 可根据实际需求设计外形尺寸 |

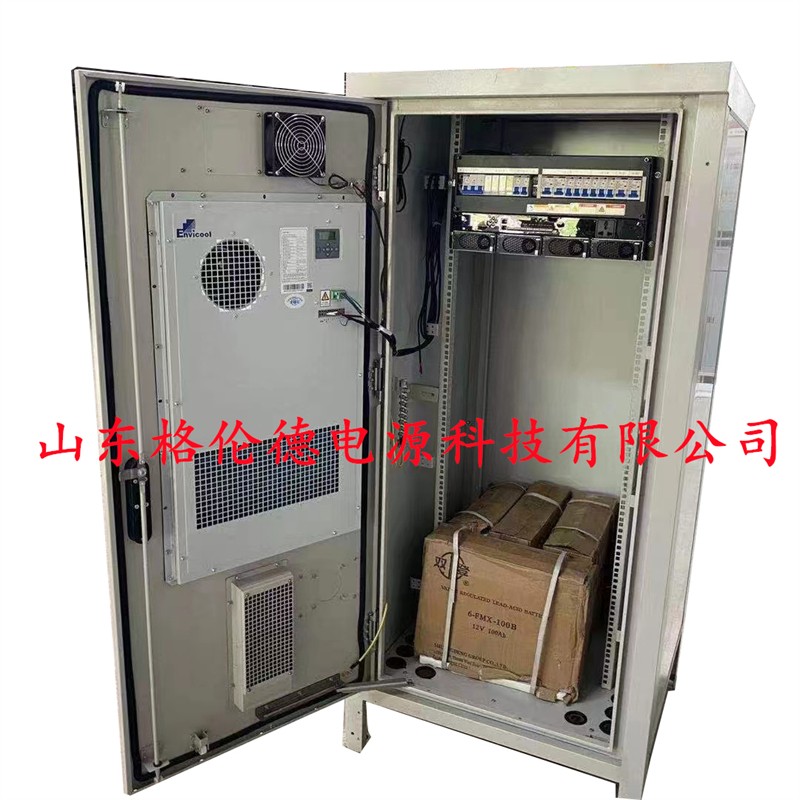

户外/室外一体化电源柜采用空调散热装置。机柜配有1500W交流空调对柜内温度进行控制,另外舱体配有两个交流辅助风机,具有排氢和防止柜内温度过高的功能,更好地保持柜内散热恒温。
其他
1使用范围户外一体化电源机柜主要用于无线通信基站,包括新一代4G/5G系统,通信/网络综合业务,接入/传输交换局站,应急通信/传输等。
2工作原理市电220Vac接入设备动力柜市电总空开输入端,输出端并接防雷器,然后输出到分空开去,通过分空开将市电供向需要用电的设备。嵌入式开关电源将交流电转变成直流电,给电池充电,以及供机柜内直流供电设备使用。在市电断掉情况下,电池维持设备用电。智能动环监控能够将机柜内的各环境量监控并上传到后台,通知用户机柜状态。智能交流变频冷暖空调能够根据机柜内温度进行智能调节,维持机柜内温度,使机柜内设备处于一个最佳工作环境状态,能够有效的节约用电。
3结构机柜体:整体结构为1单元1舱,外尺寸可选,机柜材质采用45mm厚彩钢板,机柜底座为200mm高、2.0mm厚。设备柜配备交流配电单元、智能动环监控单元、嵌入式开关电源单元,同时可兼容OLT主设备安装,此外还有PLC的安装空间。电池柜设计四层,每层可安放两颗电池组,选用12V100Ah或12V200Ah蓄电池组。基站用户外一体化电源机柜采用标准尺寸机柜,标准机柜尺寸为:内尺寸宽×深×高:800mm×800mm×1520mm;外尺寸:宽×深×高:900mm×900mm×1800m
门与门锁:机柜门采用内嵌式结构,门缝间隙紧凑。门开角度>110°,柜门含有限位结构,门限位装置在门处于“打开”状态时具有限位作用。门锁采用拉杆加锁片三点结构,结构牢固,防盗性强。3.1结构技术指标机柜可以安装标准19英寸机架/21英寸机架。19英寸机架的间距、孔距等机柜内部尺寸结构满足《IEC60297-3-100-2008》和《IEC60297-3-105-2008》的要求。机柜使用有防松装置的螺纹连接作为结构和承载连接。固定柜体的地脚螺栓采用热镀锌的螺栓。铆钉或铆固螺母排列整齐,没有歪头、裂头及松动。铆接面没有下凹、变形或破损
3.3通风窗与滤网设计在通风窗的出风口处焊接厚度为1mm、规格为16目的不锈钢网,具有防止虫和龃齿类动物侵入的功能,在通风窗进风口内侧有耐腐蚀的防尘网组件,防尘网组件是厚度为10mm,规格为30ppi过滤器,让过滤网在折皱式支持网随折皱式支持网一起折皱,让过滤器在铝板框中进行固定。整个防尘网组件采用模块化设计,便于维护。风扇出风口和风扇设计在前门顶部,雨水顺着百叶窗往下流,同时在通风口处还设计有二次防止雨水流入结构。3.4走线设计、接地保护3.4.1走线设计馈线及其他外部线缆均采用底部走线方式;多标准化机柜之间内部走线采用柜外底座走线方式;交流线、直流线、信号线、地线分开走线、分开绑扎;机柜底部设计有过线孔,配置过线胶圈,立柱设计有过线孔且开孔处已磨光,无毛刺。3.4.2接地保护机柜设置接地排,接地排采用具有防腐涂层的铜排,其截面积50mm2,并预留10个大小合适的连接螺孔和配备相应的螺丝;(图5、6)机柜金属部分均连接至接地排,任意两点之间的连接电阻小于0.1Ω;机柜内其它设备的保护地都接至接地排;柜内所有接地连线采用国标黄绿相间的电缆,导线截面积是4mm2的铜芯线;接地连接点有清晰的接地标识;机柜必须接入室外接地系统,确保机柜及机柜内设备的接地安全,符合QB-W-011-2007《基站防雷与接地技术规范》相关规定
4主要特点箱体具有防尘、防晒、防雨等特点,全方位适应户外环境。设备柜采用空调散热(也可选用热交换器作为散热设备),MTBF≥50000h。
深圳市润海通科技有限公司户外一体化电源机柜方案书第11页共第28页机柜装有照明灯具机柜布局合理,线缆引入、固定和接地等操作便利,维护方便;电源线、信号线和光缆都有独立的进线孔,不会相互干扰。机柜内所使用的线缆都采用阻燃性材料。5主要技术性能指标使用条件:环境温度:-40°C~+70°C;环境湿度:≤95﹪(+40°C时);大气压力:70KPa~106KPa;材料:镀锌板+夹芯板表面处理:脱脂、除锈、防锈磷化(或镀锌)、喷塑;机柜承重:≥600Kg。箱体防护等级:IP55级;阻燃:符合GB5169.7实验A要求;绝缘电阻:接地装置与箱体金工件之间的绝缘电阻不小于2X10MΩ/500V(DC);耐电压:接地装置与箱体金工件之间的耐电压不小于3000V(DC)/1min;机械强度:各表面承受垂直压力>980N,门打开后最外端承受垂直压力>200N。6包装运输和贮存6.1包装本机柜包装根据运输要求,可选择纸箱、木架、木箱等包装方式,具有防潮、防震能力。机柜内附有装箱单、备附件、合格证、使用说明书等技术文件。6.2运输本机架能适应各种交通工具的运输,经包装的产品在运输过程中,要求环境温度在-30°C~+55°C,相对湿度≤90%(+30°C时),应有遮蓬,以免直接受雨淋袭和日光暴晒;装卸和搬运按包装箱上刷制的运输作业标志进行。6.3贮存经包装的箱体叠放数量不超过包装箱上刷制的叠放数字。库房内空气中的酸性、碱性或其它有害气体,符合环保规定的要求
