宁夏户外一体化机柜5G铁塔通信基站室外一体化机柜

宁夏省户外一体化机柜5G铁塔通信基站室外一体化机柜银川市、石嘴山市、吴忠市、固原市、中卫市

设备仓：设备仓分布在机柜的上侧，和蓄电池仓用隔板分开，便于设备空间的隔热。

产品特性

高可靠性、免维护、快速拼装、适用于野外恶劣环境
集成度高、占地少、建设周期短，有效降低建设成本
完善的热设计、高效的节能减排，有效降低运营成本
支持快速拼装、整装，适用于山顶、楼顶多场景安装
动环监控，全方位告警信号检测，实时告警信息上报






应用场景

新建室外2/3/4无线站点，新建室内5G无线站点;
铁塔运营商，一柜收容多家运营商5G共建共享



产品规格

室外一体化机柜的定义：

室外一体化机柜和室外机柜是指直接处于自然气候影响下，由金属或非金属材料制成的，不允许无权限操作者进入操作的柜体。

二、新型室外一体化节能机柜产品简介

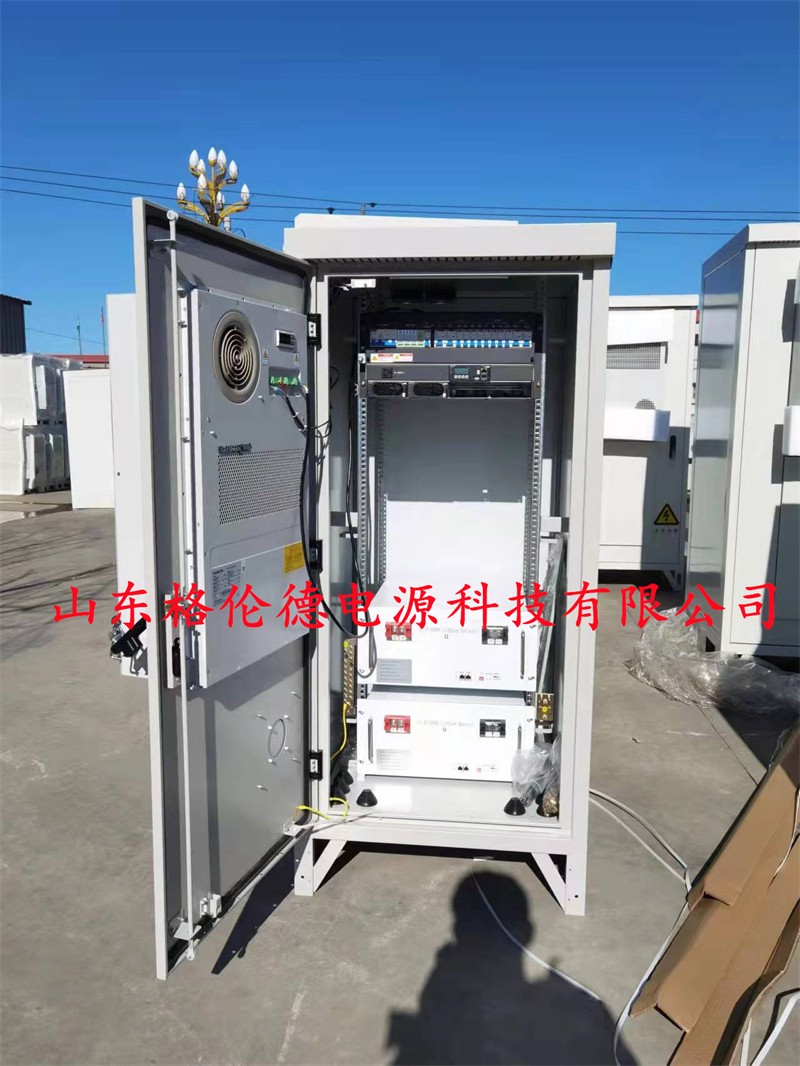

新型室外一体化节能机柜是一款安全、可靠、防盗性能较强、噪音低、散热效果好、占用空间小的好产品。此产品还有一特点就是可以满足快速建站，把产品输送到站点，把三个舱体安装完成后，把电源线与预留好端子对接，电源，热交换器，空调，等设备就可以使用，无需现场安装布线。一体化机柜适合在室外境，如公路边、公园、楼顶、山区、平地安装的机柜，机柜内可安装基站设备、电源设备、蓄电池、温控设备、传输设备及其他配套设备或为以上设备预留安装空间及换热容量，能为内部设备正常运行提供可靠的机械和环境保护的机柜。一体化机柜由蓄电池柜、电源柜、设备柜组成，充分利用每个机柜内部可用空间。户外机柜选址时选择通风较好的区域，安装于空旷地带或楼面上，尽量不要安装于居民楼道内或居民房间内，以免影响通风散热效果，以及设备运行行噪音扰民;安装时必须有可靠的槽钢底座或水泥墩座，远离低洼地带及高粉尘区域，有合格的接地排。


一体化机柜的组件、部件、零件、附属设备及其安装接口，都是标准的、通用的。主要由金属材料制成，采用落地式安装方式的柜体，其内部可安装主设备( BBU)和交、直防雷、传输设备、电源、温控设备及其他配套设备，方便维护，并能为内部设备正常工作提供可靠的机械和环境保护的柜体。机柜内部设置4根安装立柱，用于安装设备和固定层板。安装立柱能够前后移动调节。机柜的外部无裸露螺丝，避免通过外部拆卸而形成偷盗;机柜采用同底座结构，并配有同-遮阳罩，以避免柜间漏雨而引起的腐蚀现象，设备、电源机柜柜门采用对开门方式。

三、室外一体化机柜优点：

相比传统的机柜和机房，室外一体化机柜占地面积小、缩短了建设周期、减少各功能模块间的单路径故障点、大大提高系统间的兼容性的同时，最大限度提高了用户机房的空间利用率，为用户提供一个更加一致性、更高集成度、更高管理性和扩展性的小型智能机房系统。

室外一体化机柜主要用于无线通信基站，包括新一代3G系统,通信/网络综合业务,接入/传输交换局站,应急通信/传输等。采用采用厚度大于1.5mm的热浸锌板，由外箱体、内部金工件及附件装配组成。机柜内部按功能划分成设备舱和蓄电池舱。箱体结构紧凑，安装简便，密封性能极好。

四、室外一体化机柜的特点:

●产品经久耐用，防腐蚀，使用寿命达15年。

●灵活多样的产品配置

●集成温度控制系统 (风扇，热交换器或空调)

●高防护等级， 防护等级达IP55。

●EMC/RFI保护。

●降噪处理。

●采用电泳加上特殊的户外粉末，增强户外抗腐蚀能力和抗紫外线能力。

●机柜中的主设备、温倥设各及配线模块等实行分舱设计，便于今后的分级维护。

●防盗设计，防破坏系数高。

●抗震。

●集成电气布线和交流 /直流配电系统。

五、室外一体化机柜的组成：

设备仓：设备仓分布在机柜的右侧，和蓄电池仓用隔板分开，便于设备空间的隔热。

蓄电池仓：用于安装蓄电池，机柜的外部的板材上贴有保温棉，以达到保温效果。蓄电池机柜也配有遮阳罩，以达到防晒防水的效果。柜体设有排气装置，可释放蓄电池产生的危害气体。

门与门锁：机柜门采用内嵌式结构，门缝间隙紧凑。门开角度>110°，柜门含有限位结构，门限位装置在门处于“打开”状态时具有限位作用。门锁采用拉杆加锁片三点结构，可另加挂锁。结构牢固，防盗性强。每个机柜门都安装有门开告警传感器，以配合环境监控。

进风设备尺寸：基站用一体化户外机柜采用标准尺寸机柜。


户外一体化机柜的组成图

（一）、机壳

可安装外尺寸为650mm(W)X 700mm(D)X 1200mm(H) (不含底座、 不含遮阳罩高度)，采用热交换方式对柜内设备进行散热，主要安装包括直流配电、传输、DDF、BBU等设备等。机柜内支持19英寸(IEC297)标准机架，以及支持符合19英寸(IEC297) 尺寸安装空间要求的各种设备(如电源设备、基站设备、传输设备、温控设备、蓄电池、防雷设备及其它配套设备)的安装。.

➢热交换器

热交换器由独立的两个空气循环组成，当位于机柜侧空气温度高于机柜外部环境空气温度时，热交换器可以实现机柜的散热。热交换器的主控板和内外循环风机采用-48VDC供电。为保证温控设备的可靠性，同时节约能耗，热交换器、风扇转速根据柜内温度进行自动调节。

➢直流配电

1)直流配电安装于设备柜内,将一次下电、二次下电整合到一个模块。

2)二次下电配电单元机架式安装主要供电设备包括传输设备、BBU 设备等重要设备。

3)一次下电配电单元机架式安装，主要供电设备包括RRU及机柜内配置的辅助设备等重要设备。

室外一体化机柜技术参数：

1、箱体具有防尘、防晒、防雨等特点，全方位适应户外环境。

2、设备仓柜体采用通风散热，可选用热交换器作为散热设备。

3、蓄电池柜采用半导体制冷方式。

4、机柜具有动力与环境监控功能，能实现电源掉电、电源故障、门禁、温度、湿度、烟雾、水浸、蓄电池电压等告警并上传。

5、机柜布局合理，线缆引入、固定和接地等操作便利，维护方便。电源线、信号线和光缆都有独立的进线孔，不会相互干扰。

6、机柜内所使用的线缆都采用阻燃性材料。

7、机柜采用现场拼装方式。

（二）、室外一体化机柜温控系统

通信户外柜的电子设备在工作时会产生大量热量，导致柜内温度升高，降低电子元器件的使用寿命甚至设备会因此宕机，因此必须使用温控设备控制柜内的温度，确保通信设备正常工作，同时提高电子设备的使用寿命和可靠性。

通信室外柜温控设备采用先进制冷技术、高效换热器、智能化控制方案等，确保温控系统节能、可靠运行。产品采用一体化防盗设计，同时保证机柜内外侧隔绝，提高产品的防尘防水性能。

通信基站设备仓-机柜交流空调。


通信基站设备仓-机柜直流空调


PM2.5监测系统-机柜交流空调


高速公路自动发卡机-机柜交流空调


温控系统三种散热方式对比：



（三）、照明单元


（四）、监控系统

柜空调具有RS232或RS485通信接口，通过该接口可对温控单元的温度设定值进行调整以及对温度

告警设定值进行调整，并能送出柜内外的温度参数和各种故障告警信息。

遥测:柜内温度、柜外温度。

遥信:电源故障告警，温度探头状态(故障/正常),温控单元状态(故障/正常)，柜门状态(开门/关门)、

高压告警、低压告警、高压持续告警、低压持续告警、柜内高温告警、柜内低温告警、柜外高温告警、柜

外低温告警、电源频偏告警、自定义告警(烟雾告警)。

遥控:能对空调参数进行远程设置或开关机。

监控报警上传接线说明OUT1:高温+水浸告警OUT2:整流模块告警OUT3:电池低压告警OUT4:门禁告警OUT5:烟感告警

OUT6:市电掉电告警

干接点正常情况了闭合，开路时报警。


（五）、防雷系统

室外一体化机柜的交流侧提供B +C级防雷装置。机柜设置接地排，机柜的金属部分互连并接至接地

排，防雷器的接地线必 须有良好的导通能力。具有双路电源 (市电/油机)手动转换装置，转换方式为采用2个开关机械互锁手动操作。机柜配置油机专用M6接线端子，安装接线较为方便。


（六）、配线系统

一体化机柜过线区预留足够的空间以满足机柜满配要求，柜与柜之间的配线由厂家配置，包括电源线、信号线等的连接线，线缆必须绑扎好。

图片    图片


（七）、电源系统

蓄电池舱

1.蓄电池舱宜有换气装置，以便释放蓄电池产生的危害气体。

2.蓄电池舱结构应方便蓄电池的安装、察看和更换电池，应便于蓄电池的连线操作。

3.蓄电池舱内部不允许出现积水。

4.蓄电池舱禁止使用可能引起火花的机电设备或控制部件。

5.电池舱应有防虫、鼠等龃齿类动物侵入的装置。

6.蓄电池舱应满足蓄电池组的安装空间和承重，并不应妨碍缆线的布放路由。蓄电池舱在室外一-体化机柜柜体内的设置位置应合理，并与柜体的安装方式、柜体尺寸、内部结构相适应。

7.舱内装置宜具备温度感应的温度调节器,确保蓄电池舱工作环境温度为0'C~40C.8.满足本规范书电源部分的相关要求。


户外电池柜，用于为户外设备提供直流电源。机柜采用双层结构，主体材料采用镁铝合金(或不锈钢、镀锌钢板)，使用专业的户外粉涂，内部集成了温度控制系统、交流和直流配电系统、环境和电源监控系统、配线系统等等。主要特征:

●根据实际要求可以定制机柜。

●机柜内可以安装后备电池的容量。与直流整流模块组成不间断电源系统。

●三种温控方式:空调、热交换器和风扇。可根据实际安装环境合理选择。

●冷却系统能够消除设备所产生的800w热量并使电子设各箱的内部温度保持在55'C以下。

●合理的风道设计，使得柜内各处的温度达到使用要求。

●每个舱都有其独立的保险门， 使用户外专用锁(三点式锁)，防护等级高，防盗性能好。

●电气布线和交流/直流配电系统。

●一体化环境电源集中监控系统。 全双工遥信、遥测。


六、一体化户外机柜安装:

➢安装场所

根据网络规划的需要，一体化机柜可安装在地面、楼顶、路边、山坡等地区，可贴近地面安装，也可架空安装，在安装在洪水多发区域时，需考虑防洪要求。

➢组装方式

一体化机柜能同时支持整装式(整装发货现场吊装)和拼装式(散件发货现场拼装)两种组装方式。

➢整装式

根据需要，整装式一体化机柜在生产工厂、库房集成安装。其能适陆运、海运或空运的需要，满足运输过程中颠簸、振动、提吊的要求。

➢拼装式

根据需要，可将-一体化机柜的零部件运输到现场，现场进行标准化拼装。



七、常见场景和解决方案


1、城区街边站


2、城区顶楼站


3、郊区高速路边站


4、共站
