甘肃室外一体化机柜5G通信基站铁塔户外一体化机柜
产品编号 41545415
产品说明
甘肃省5G通信基站铁塔户外一体化电源机柜室外一体化机柜兰州市、嘉峪关市、金昌市、白银市、天水市、武威市、张掖市甘肃室外一体化机柜5G通信基站铁塔户外一体化机柜、平凉市、酒泉市、庆阳市、定西市、陇南市 临夏回族自治州、甘南藏族自治州 通信基站一体化电源柜配置150A开关电源+100Ah磷酸铁锂阀控密封铅酸蓄电池+1500W空调

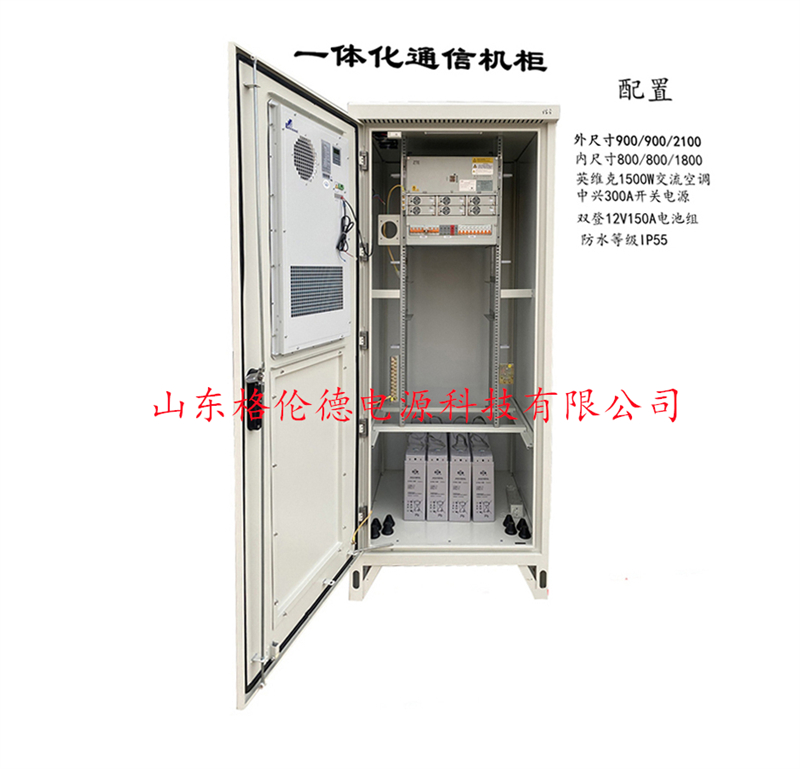

户外一体化智能恒温机柜由柜体、工业空调、配电单元、嵌入式开关电源、动环监控系统、后备电池组、照明系统及其内部主设备等组成。 柜体采用1.5mm厚冷轧钢板框架+45mm厚EPS夹芯板结构，前开门，门上安装1500W半嵌入式工业空调温控，整体美观、维护方便、恒温，且防盗、防水、防尘、防晒、防腐蚀，可满足室外恶劣环境使用要求。 根据使用区域、安装设备的空间需求不同，我司一体化机柜分为单舱体、双舱体、三舱体、玻璃纤维板拼装、美化机柜等类型。 柜体没有从外部直接拆卸的，影响安全和使用的构件；柜体结构紧凑，安装简便，密封性能极好，防护等级达到IP55。 ●机柜采用45mm厚EPS机芯板结构，隔热性能良好，导热系数<0.472W/(m2.k)。 ● 机柜门采用内嵌式结构，门缝间隙紧凑。门开角度>110°，柜门含有限位结构，门限位装置在门处于“打开”状态时具有限位作用。机柜门锁采用拉杆加锁片三点结构式机械锁，具备防撬功能，结构牢固，防盗性强。 ● 机柜采用底部进、出线方式。机柜内部采用线槽，交流线、直流线、信号线、地线分开走线、分开绑扎，整体美观；机柜底部设有防腐涂层的接地铜牌。 ● 机柜门装半嵌入式工业空调，不占用机柜内部空间，恒温运行，从而延长电子设备的使用寿命。 外尺寸：2160（高）*910（宽）*910（深）（单仓） 内尺寸：1800（高）*800（宽）*800（深）（单仓） 二、 概述 中兴新地mini机房是为室外通信基站设计的绿色节能产品，可集成主设备、系统电源、交直流配电、环境监控、电池和防雷接地设备；同时也可以做为功能柜用途(电源柜、电池柜、传输柜等)，帮助运营商实现站址易选取、节能减排、快速部署。同时具有丰富的温控方案（热交换、tec、直通风）供选择；并可为不同的仓体提供不同的温控方式，实现高效节能减排。
三、 产品列表 名称 型号 规格：外尺寸 （内尺寸）（高*宽*深） 容量 箱体材质 制冷方式 mini方仓（设备柜） 3w-jz21f 2160*910*910 （1800*800*800） 40u 铝型材 风扇型 mini方仓（设备柜） 3w-jz21c 2160*910*910 （1800*800*800） 40u 铝型材 空调型 mini方仓（电池柜） 3w-jz21f 2160*910*910 （1800*800*800） 4层安装空间 铝型材 风扇型 mini方仓（电池柜） 3w-jz21c 2160*910*910 （1800*800*800） 4层安装空间 铝型材 空调型 mini方仓（设备柜） 3w-jz14f 1800*910*910 （1400*800*800） 30u 铝型材 风扇型 mini方仓（设备柜） 3w-jz14c 1800*910*910 （1400*800*800） 30u 铝型材 空调型 mini方仓（电池柜） 3w-jz14f 1800*910*910 （1400*800*800） 3层安装空间 铝型材 风扇型 mini方仓（电池柜） 3w-jz14c 1800*910*910 （1400*800*800） 3层安装空间 铝型材 空调型 注：1、高度可根据客户要求定制； 2、可根据客户要求制作单仓式、双仓式、多仓式。 户外柜应用领域：设备柜、电池柜、电源柜、通讯柜 技术参数： 配置 项目 技术指标 标配 产品型号 3w-jz系列 机柜内尺寸（hxwxd） 1800x2400x800mm（可定制） 机柜材质 钢板+保温棉 保温层厚度 20mm/40mm(其它厚度可定制) 维护方式 前开门/前后开门 组装方式 拼装/整装 机架尺寸 19英寸+电池架/ 19英寸+设备层架/ 21英寸+电池架/ 21英寸+设备层架 防护等级 ip55 工作温度 -40℃～+55℃ 选配 压缩机空调 ac220v制冷量：300w / 500w / 800w / 1100w / 1500w / 2000w / 2500w 热交换器 dc48v换热量：80w/k / 130w/k / 150w/k / 200w/k 开关电源 直流电源：dc48v60a / dc48v90a / dc48v120a / dc48v150a / dc48v200a ups电源 ups：1kw / 2kw / 3kw / 6kw / 10kw 配电单元 交流配电/直流配电/交直流配电 室外标准化机柜助力绿色通信网络 伴随全球范围内对能源消耗的重视，运营商竞争压力加大，需要不断降低tco，而地价、房租、电费不断上涨，给运营商的盈利能力和成本竞争力带来极大挑战。运营商网络不断扩容，基站数量越来越多，能耗不断增长，运营商亟需降低单位能耗。而且随着网络覆盖的逐步完善和人民生活水平的提高，网络覆盖的高密度和身体健康的要求形成矛盾，运营商基站选址和建设难度加大。所有这些，都要求运营商建设更加节能、节地、绿色的通信网络。中兴通讯室外标准化机柜提供了很好的解决方法。 【泰平通信|sanwang三网通信】户外基站标准化机柜解决方案是一种全新的站点安装方案和产品，它继承了传统机房和室外方舱的收容特性，兼具室外机柜的灵活性好、集成度高和精细化温控的特点，较之传统机房，具有小型化、节省能耗、快速部署和平滑扩容等优点。室外标准化机柜与传统机房相比，减少占地面积超过70%，节约温控能耗50%～85%，节约部署时间约80%。方案包括设备舱、蓄电池舱，可根据站点需求灵活配置。 中小容量分布式基站解决方案 室内分布基站中小站点的室外标准化机柜方案包括：室外标准化机柜（单机柜）、嵌入式电源、蓄电池、bbu设备、传输设备，rru外置在天线附近。系统总功耗400w~1000w，电池按照10小时后备进行配置，2组100ah/12v或150ah/12v蓄电池，单机柜即可组成一个基站，占地面积约1米2，加上维护空间约2.5米2，节省占地面积90%。 如图1所示，机柜底部放置2组蓄电池，机柜中部内置嵌入式电源和传输设备，机柜上部放置bbu设备。机柜底部的蓄电池仓可以根据外部环境温度的不同，采用tec或空调或风扇散热。机柜上部设备可以根据外部环境的不同，采用风扇或热交换器或空调散热。 中大容量基站解决方案 中大容量基站可以选择室外标准化机柜双机柜拼装组成，内置设备包括：室外标准化机柜（双机柜）、传输设备、bbu设备或bts设备、嵌入式电源设备。设备总功耗1000w~2000w，电池按照10小时后备进行配置，一组300ah/2v或500ah/2v蓄电池，双机柜组成一个基站，占地面积约2米2，加上维护空间约5米2，节省占地面积80%。 如图2所示，左机柜为电池柜，右机柜为设备柜，放置传输设备、bbu设备/bts设备、嵌入式电源设备，设备柜可以根据外部环境的不同，采用风扇或热交换器或空调散热。 超级宏站或共站解决方案 对于超级宏站或者2g、3g共站的大型基站，可以采用多机柜拼装的室外标准化机柜，由3个或更多机柜组成，内部空间更大，可以满足2g、3g设备共站的需要，内置bbu设备、bts设备、传输设备、嵌入式电源设备、配线架、配电等。设备总功耗2000w~5000w，电池按照10小时后备进行配置，一组500ah/2v或600ah/2v蓄电池。三机柜组成的室外基站，占地面积约3米2，加上维护空间约8米2，节省占地面积约70%。 如图3所示，三机柜的室外标准化机柜，可以由1个电池柜2个设备柜组成，可以内置所有的通信设备，根据内置设备的温度适应性及外部环境的不同，可以采用风扇、热交换器、tec、空调等方式散热。 室外标准化机柜的tco分析 以国内某运营商的双机柜为例进行tco分析，该基站双机柜实际占地面积8米2，设备包括无线设备、电源200a、电池600ah、传输、散热系统。 两种站点解决方案的tco分析如表1所示。其中机房成本包括机柜、土建机房和温控系统，不包含内置在机柜或机房中的无线、电源、传输等主设备；部署成本包括二次搬运和设备安装费用；负载功耗2000w，室外标准化机柜的温控系统约450w，机房空调采用2台3p空调，电费平均价格1.0元/kwh；占地租金每月100元/米2计。 从以上实际站点的信息看，采用室外标准化机柜可以节省能耗、减少占地面积，实现快速建站、灵活安装，大大降低tco。 未来随着大量通信新用户的发展、移动带宽的不断提升、通信业务的推陈出新，都会持续带来通信网络建设的需求，进一步加剧运营商节能减排和降低tco的压力。中兴通讯的室外标准化机柜解决方案可同时满足节能、节地、节材、环保的多重要求，在减少co2排放的同时节省tco，实现社会效率与经济效益双赢的目标。 1、单舱体室外一体化机柜（单设备舱，单蓄电池舱） 2、双舱体室外一体化机柜（单设备舱，单蓄电池舱） 3、双舱体室外一体化机柜（双设备舱，单蓄电池舱） 4、三舱体室外一体化机柜（双设备舱，单蓄电池舱） 5、模块化拼装节能室外机柜 户外机柜安装案例 由于现阶段主流蓄电池为铅酸蓄电池，对温度及其敏感，所以需要温控范围广具有加热和智能功能的TEC空调，可广泛应用于通信、广电、电力、自动化等行业室内、室外机柜、电池仓等散热需求。 我司的通信基站户外柜电池舱200WTEC空调系列，是专为恒温蓄电池柜、精密机柜等小空间设计的一款体积小、重量轻经济型超薄恒温空调，亦可用于各种精密型小空间控制柜中，对控制器件起到良好的降温保护作用。 通信基站户外柜电池舱200WTEC空调是利用半导体的珀尔帖效应，将直流电加在TEC的两端，当有电流从TEC流过时，产生的热量会从TEC一侧传到另一侧，在TEC上产生”热”端和”冷”端，即通过直体材料构成的P-N结构，形成热电偶对从而实现加热与制冷，工作时用直流电，用蓄电池供电，停电的时候也可以工作。因此在通信户外机柜中一般电池舱会采用TEC空调。随着科技的高速发展，在提倡节能减排和绿色环保的理念下，没有震动和噪音干扰，对居民正常生活没有影响，可安放在居民楼、公园内等地区，其优点如下： 1.不使用氟利昂等一般空调冷媒，对自然环境没有不良影响，符合绿色环保的生态理念； 2.体积小型，轻量，安装基本不占空间； 3. 半导体TEC空调质量安全可靠性高，冷媒以及腐蚀性液体不会泄露，且维修方便； 4. 具备凝结水排除能力，可从排水口排除机柜内部； 户外通信机柜是户外机柜的一种，多级组播，合理优化带宽，保证卓越的IPTV质量; 主控板实现一级复制，线卡完成二级复制; 确保每用户至少20+Mb/s(每槽位5G 转发能力)。DSLAM无缝演进到AG(ISAM-V)，支持 NGN语音接入; 纯IP架构，分布式处理，集中的维护管理;混插模式同时支持 DSL + POTS 业务, 维持现网模式仅一根铜线连接到 MDF，简化的电缆走线和MDF配置。完备的室外机柜系列，精简建网成本; 提供大中小系列容量的一体化室外机柜、室内经济型机柜;根据环境条件配置不同成本的配套设备。 室外一体化机柜和室外机柜是指直接处于自然气候影响下，由金属或非金属材料制成的，不允许无权限操作者进入操作的柜体 主要作用有：
1、首先打开我们的画图软件，在图上画出电源，开关，用电器。 YD/T 5186-2010 通信系统用室外机柜安装设计规定 专业生产户外机柜，户外防水箱，视墙，控制台，机柜，监控立杆。三盛户外机柜的优势：1：用料足；整个用料1.0-1.2mm。2：技术娴熟；我们工厂生产可全拆装式的户外机柜。3：做工精细；工厂有大型数控冲床，数控折弯机，为良好的产品质量奠定基础。4：工厂开厂生产已多年；生产经验丰富，质量有保障。户外机柜，不锈钢防水箱,室外防水箱，户外防水箱，室外不锈钢防水柜，户外防水柜。户外机柜采用优质冷轧钢板,锈钢等材料压制而成，依客户要求精心设计、加工制作；户外机柜（室外防水箱）结构完美做工精致，槽型箱边结构，门内贴聚氨酯发泡密封防水胶条并能够完好地与槽箱边紧密贴合；户外机柜内部设计3件活动安装板，让您安装设备更加简便；防水箱体两侧透气孔外置防水盖，有效防的防水、防尘、通风降温等功能；在两侧和顶部有散热孔，保证良好散,操作简单。表面经过严格前处理再静电高温喷塑处理，高防锈；供应户外机柜、室外防水箱。 5G基站是5G网络的核心设备，提供无线覆盖，实现有线通信网络与无线终端之间的无线信号传输。基站的架构、形态直接影响5G网络如何部署。由于频率越高，信号传播过程中的衰减也越大，5G网络的基站密度将更高。 什么是5G基站，和4G基站有什么区别？在5G网络中，接入网不再是由BBU、RRU、天线这些东西组成了。而是被重构为以下3个功能实体：CU（Centralized Unit，集中单元）DU（Distribute Unit，分布单元）AAU（Active Antenna Unit，有源天线单元）什么是5G基站，和4G基站有什么区别？ 在5G网络中，接入网不再是由BBU、RRU、天线这些东西组成了。而是被重构为以下3个功能实体：CU（Centralized Unit，集中单元）DU（Distribute Unit，分布单元）AAU（Active Antenna Unit，有源天线单元）4G与5G基站组成的区别CU：原BBU的非实时部分将分割出来，重新定义为CU，负责处理非实时协议和服务。DU：BBU的剩余功能重新定义为DU，负责处理物理层协议和实时服务。AAU：BBU的部分物理层处理功能与原RRU及无源天线合并为AAU。 Gansu Province 5G communication base station tower outdoor integrated power cabinet outdoor integrated cabinet Lanzhou City, Jiayuguan City, Jinchang City, Baiyin City, Tianshui City, Wuwei City, Zhangye City Gansu outdoor integrated cabinet 5G communication base station tower outdoor integrated cabinet, Pingliang City, Jiuquan City, Qingyang City, Dingxi City, Longnan Linxia Hui Autonomous Prefecture, Gannan Tibetan Autonomous Prefecture |
