户外机柜室外一体化节能机柜是一款、可靠、防盗性能较强、噪音低、散热效果好、占用空间小的好产品。此产品还有一特点就是可以满足快速建站，把产品输送到站点，把三个舱体安装完成后，把电源线与预留好端子对接，电源，热交换器，空调，等设备就可以使用，无需现场安装布线。一体化机柜适合在室外境，如公路边、公园、楼顶、山区、平地安装的机柜，机柜内可安装基站设备、电源设备、蓄电池、温控设备、传输设备及其他配套设备或为以上设备预留安装空间及换热容量，能为内部设备正常运行提供可靠的机械和环境保护的机柜。一体化机柜由蓄电池柜、电源柜、设备柜组成，充分利用每个机柜内部可用空间。户外机柜选址时选择通风较好的区域，安装于空旷地带或楼面上，尽量不要安装于居民楼道内或居民房间内，以免影响通风散热效果，以及设备运行行噪音扰民;安装时必须有可靠的槽钢底座或水泥墩座，远离低洼地带及高粉尘区域，有合格的接地排。

随着人们对网络需求的日益提高，也要求运营商对网络的发展和覆盖要求日益深入。越来越多的室外建站从单纯的边际网，逐步扩大到城区、道路覆盖等等，有效解决盲区覆盖、缓解区域通信压力等问题。同时，有线网络的宽带提速，直接带来了接入网(模块局)下沉， 也掀起了户外站点的大量建设需求。

室外一体化机柜是指机柜需直接处于自然环境中，一般是由金属或非金属材料制成的，具有良好的性能，如防尘、防水、电磁屏蔽、密封保护及设备环境温度调控等，不允许非操作者进入操作的柜体。室外机柜可用于多种情况：无线基站收发器、电源/后备电源供给、有线接入网的远端设备，也可作小区的中心机房。

由于要抵抗各种自然灾害，保证设备正常工作，室外机柜在制作工艺上更为考究，有良好的耐腐蚀、抗冲击等功能，易通机柜是深圳专业机柜厂家，可生产多种类型的机柜，产品种类丰富，还可以根据用户的需求，进行机柜定制，产品性能保证，并且由于是厂家直销，在价格上具有很大的优势。

（二）室外一体化节能机柜产品简介

室外一体化节能机柜是一款安全、可靠、防盗性能较强、噪音低、散热效果好、占用空间小的好产品。此产品还有一特点就是可以满足快速建站，把产品输送到站点，把三个舱体安装完成后，把电源线与预留好端子对接，电源，热交换器，空调，等设备就可以使用，无需现场安装布线。一体化机柜适合在室外境，如公路边、公园、楼顶、山区、平地安装的机柜，机柜内可安装基站设备、电源设备、蓄电池、温控设备、传输设备及其他配套设备或为以上设备预留安装空间及换热容量，能为内部设备正常运行提供可靠的机械和环境保护的机柜。一体化机柜由蓄电池柜、电源柜、设备柜组成，充分利用每个机柜内部可用空间。户外机柜选址时选择通风较好的区域，安装于空旷地带或楼面上，尽量不要安装于居民楼道内或居民房间内，以免影响通风散热效果，以及设备运行行噪音扰民;安装时必须有可靠的槽钢底座或水泥墩座，远离低洼地带及高粉尘区域，有合格的接地排。

（三）一体化机柜主要内部功能作用及特点详解

1.室外一体化机柜内部按功能划分成设备舱和蓄电池舱。

（1）设备仓：设备仓分布在机柜的右侧，和蓄电池仓用隔板分开，便于设备空间的隔热。

（2）蓄电池仓：用于安装蓄电池，机柜的外部的板材上贴有保温棉，以达到保温效果。机柜也配有遮阳罩，以达到防晒防水的效果。柜体设有排气装置，可释放蓄电池产生的危害气体。

（3）进风设备尺寸：基站用一体化户外机柜采用标准尺寸机柜，标准机柜尺寸。

2.主要特点

（1） 箱体具有防尘、防晒、防雨等特点，全方位适应户外环境；

（2） 设备仓柜体采用通风散热；

（3）蓄电池柜采用半导体制冷方式(路边型机柜无此配置)；

（4） 每个机柜都装有直流-48V的照明灯具；

（5）机柜具感应能力和环境监控功能，能实现电源掉电、电源故障、门禁、温度、湿度、烟雾、水浸、蓄电池电压等告警并上传；

（6） 机柜布局合理，线缆引入、固定和接地等操作便利，维护方便。电源线、信号线和光缆 都有独立的进线孔，不会相互干扰；

（7） 机柜内所使用的线缆都采用阻燃性材料；

（8）体积小，具有选址、施工简单的优势，OLT户外一体化机柜可适用于小区地下停车场、楼道、楼顶、绿化带等场景。采用模块化设计，安装非常简单，2-3个人即可轻松完成设备固定和安装；

（9）机柜高度集成，具有绿色环保，降低运营成本的优势，整个机柜可设计为单舱体和双舱体，在①宽1600mm*深800mm*高1800mm、②宽1100mm*深650mm*高1700mm、③宽800mm*深800mm*高1800mm（三种结构）的空间内，集成了OLT主设备、嵌入式开关电源（整流模块）、后备电池、散热系统、ODF光配等部分。成本低，功耗小，可大幅度降低运营成本；

（10）模块化设计，具备高可靠性，维护简单的优势。

（四）室外一体化机柜的分类

室外一体化机柜分为单舱户外一体化机柜、双舱户外一体化机柜和三舱户外一体化机柜。

1.单舱户外一体化机柜

单个柜体配置形式:机柜内分不同功能舱体，由设备舱+电池舱组成。通常况下，设备舱采用热交换型或是风冷型方式，电池舱可根据实际使用地点的气候条件，选择直通 风或采用半导体制冷以及空调制冷等方式。

2.双舱户外一体化机柜

两个柜体拼柜的配置形式:机柜内分不同功能舱体，-一个柜体由设备舱+电池舱组成，另外-一个柜体为BBU柜。设备舱- -般采用热交换或风冷方式(根据设备的使用情况也有采用空调制冷的方式)，BBU可以采用风冷或是热交换方式。

3.双舱户外一体化机柜

对于GSM网、3G网等双网共用基站或站点的建设模式，由于站点容

量较大的原因，-般采用三个柜体拼柜的方式进行。通常采用设备柜1+设备柜2+电池柜组成。设备舱一般采用热交换或是风冷型方式，电池舱采用半导体制冷以及空调制冷等方式。

（五）室外一体化机柜的组成

由机柜体、OLT主设备、嵌入式直流电源系统、配电单元、机柜空调散热系统、UPS电源、后备蓄电池组、ODF光配单元、动环监控单元、机柜照明系统等组成。

（1）OLT机柜体：OLT一体化机柜外尺寸为①宽1600mm*深800mm*高1800mm、②宽1100mm*650mm*1700mm、③宽800mm*深800mm*高1800mm（三种结构），柜体采用整体拼装结构，由外板厚度为1.5mm以及内板厚度为0.8mm的镀锌板冲压而成。分为设备舱和ODF光配舱，设备舱为19英寸和21英寸兼容的机架，可兼容两种尺寸的OLT主设备安装，同时，具备动环监控单元、配电单元、嵌入式直流电源系统的安装空间。左侧上部为设备舱和下部电池舱，能满足主要设备及150Ah/12V以下蓄电池4节；右侧为ODF的安装空间；

（2）OLT主设备：可兼容19英寸和21英寸标准尺寸的OLT主设备安装。

嵌入式直流电源系统：采用48V60A、90A的直流电源系统，并在电源系统上提供机柜监控的集成和输出。具备电池组的监控端口；

（3）配电单元：配电单元提供了油机/市电互锁输入开关、移动油机防水接口、B+C级防雷模块、直流输出空气开关、交流输出空气开关、维护插座等；

（4）空调散热系统：采用交流压缩机空调和辅助风机进行散热，一般采用500W/1500W制冷量的空调搭配辅助风扇组成散热系统。

蓄电池组：提供150Ah/12V以下蓄电池4节安装空间，满足单台OLT设备续航时长3小时以上。

（5）动环监控单元：提供门禁、水浸、烟雾、市电异常、温度异常告警，并使用RS485接口上联OLT主设备将监控信号上传至动环系统。

（6）ODF光配单元：集成12芯、24芯、36芯、48芯、72芯、144芯、288芯、576芯FC-FC调度架，用于外线光缆的成端和设备侧尾纤的成端。

（7）4.UPS电源：一般选用2KW或者3KW的UPS电源。

（8）机柜照明：每个独立的舱提供一套48V/220V LED灯照明，当柜体门打开时即可出发LED灯开启。

（六）主要技术性能指标

1.使用条件:环境温度:-40℃~+60℃;环境湿度:≤95﹪(+40℃时);大气压力:70kPa~106kPa;

2.材料:热浸锌板

3.表面处理:脱脂、除锈、防锈磷化(或镀锌)、喷塑;

4.机柜承重≥600㎏。

5.箱体防护等级:IP55 级;

6.阻燃:符合GB5169.7 实验A要求;

7.绝缘电阻:接地装置与箱体金工件之间的绝缘电阻不小于2X104M /500V(DC);

8.耐电压:接地装置与箱体金工件之间的耐电压不小于3000V(DC)/1min;

9.机械强度:各表面承受垂直压力>980N，门打开后最外端承受垂直压力>200N。

(七）一体化机柜系统解决方案

1、可靠的UPS电源配电系统，不间断为IT设备保驾护航，可以定制更高可靠性系统架构(UPS冗余备份)，满足不同用户的需求；

2、配置柜式空调，保证IT设备运行在稳定合理的温湿度环境中，空调采用一体化设计，无需安装室外机，冷凝水在机柜内自动蒸发，配有应急排水功能，保障系统安全可靠；

3、长寿命的压缩机和EC风机，保障系统长时间稳定运行；

4、采用全密封设计，内外两个循环系统，能应用在各种恶劣的室内环境中，无需再单独建立机房；

5、应急通风系统，当空调故障不能运行时，机柜前顶部应急送风模块进行往下送风，机柜后顶部应急排风模块进行往外排热风动环监控系统实时监控各设备运行状况，及时发现异常，排出隐患，协助定位故障点，缩短事件处理时间；

6、定制化服务。可以根据客户需求，为客户提供丰富的选配件和定制化服务。系统全部设计采用模块化，售后服务一站式，快速解决。

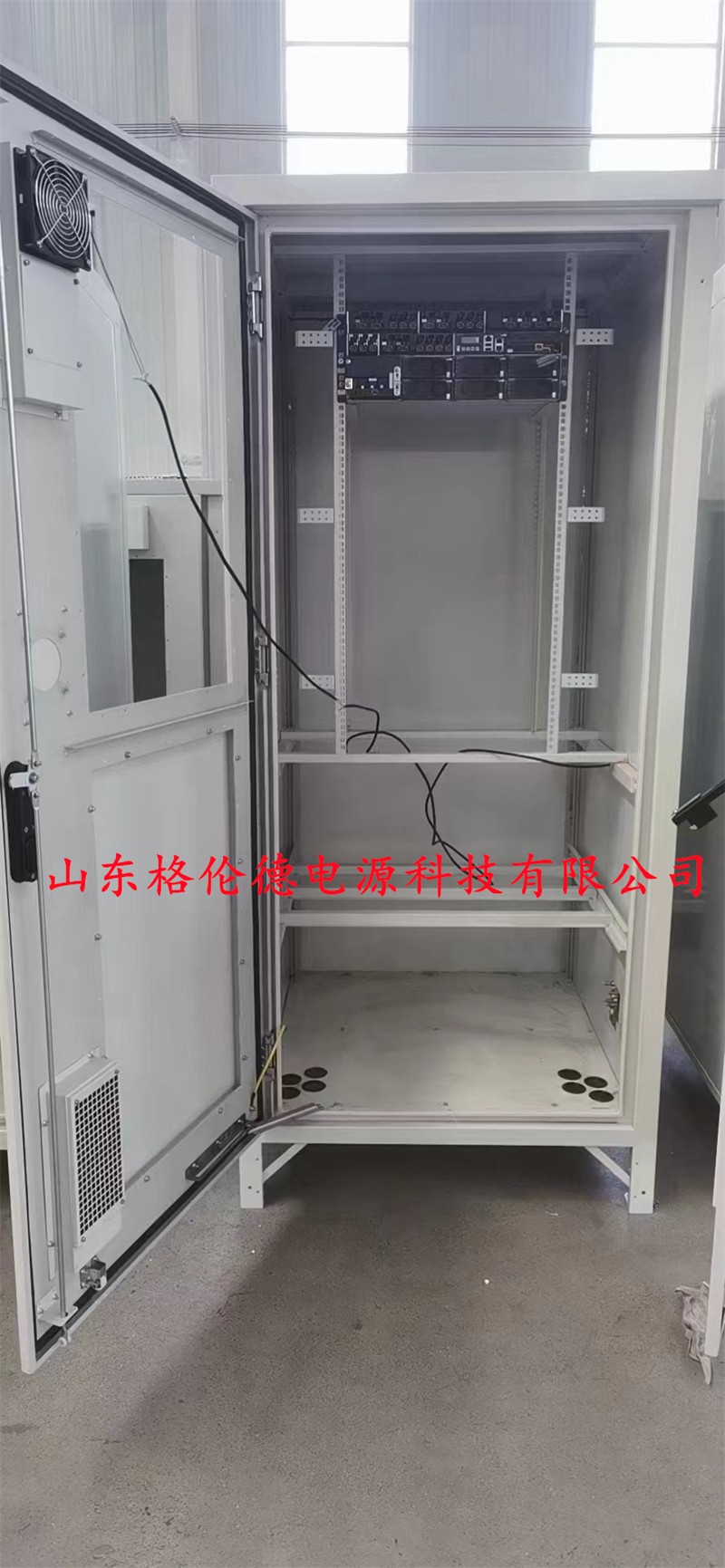

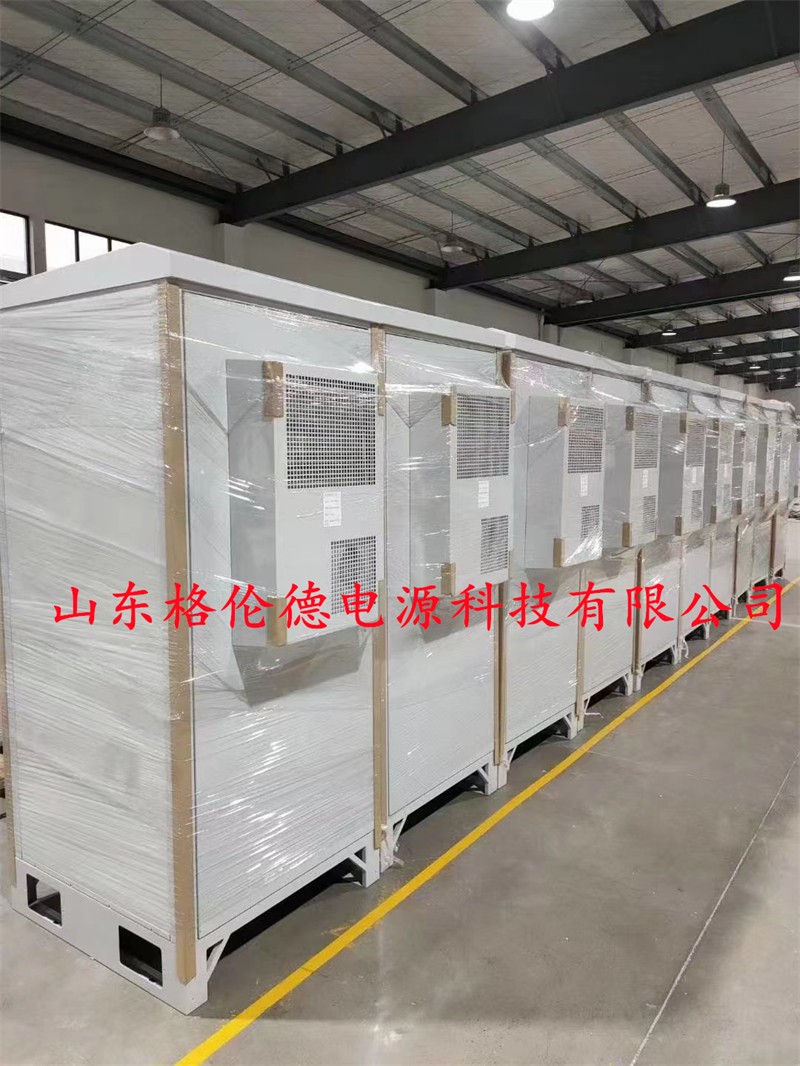

室外机柜图片：

室外机柜类型

热交换型

采用热交换器作为散热设备的温控元件，利用内外完全隔离的风道，通过相互隔绝的热交换器芯传递热量的散热方式。热交换器的选择要根据户外机柜内部设备的发热量来选择。

半导体(温控型

采用半导体设备对户外机柜舱内温度进行主动制冷的一种方式，考虑室外恶劣条件应用，半导体无压缩机的制冷方式有利于提供制冷系统的可靠性。该类恒温户外机柜在国内联通、移动、电信运营商的集中采购中应用***。[2]

室外机柜使用材料

编辑

用于制造机柜柜体外部的板材，采用厚度为大于等于1.5mm的热浸锌板，热浸锌板焊接后须喷涂户外粉。温控器件为散热型的柜体采用热浸锌板为板材，温控器件为制冷型的柜体采用大于等于1.5mm热浸锌板加10mm保温棉结构为板材。

机柜底座采用厚度不少于2mm的冷轧钢板，焊接后经热浸锌表面处理。

用于机柜的金属材料，在经过或未经过表面处理后，均应具备抵抗腐蚀及电化学反应的能力。

非金属材料零部件（包括绝缘电线、电缆和发泡材料）应为阻燃性材料，其燃烧性应能通过阻燃试验的要求。

制造工艺

编辑

外观

涂层表面应连续、均匀，纹理与相应的标准样板保持一致，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷。

对于无喷涂处理的机柜，外表面的光泽和纹理应均匀美观。

附着力

机柜表面的涂层经附着力试验后，满足GB/T 9286-1998 表1中等级1的要求。

抗冲击

机柜表面的涂层经抗冲击试验后，无放射状裂纹、缺口等缺陷。

抗老化

机柜表面的涂层抗老化。 [1-2]

耐溶剂

机柜表面的涂层经耐溶剂试验后，目测表面不应出现失光、明显掉色和出现被擦拭的迹象。

使用条件：

1.工作温度：-5℃+40℃ 相对湿度:≤90%(+30℃)

 2.大气压力:70Kpa-106Kpa 储运温度:-40℃+70

 3.光电性能:插入损耗≤0.2Db;附加损耗≤0.2B;回波损耗45dB;附加损耗≤5dB;插拔耐久性寿命>1000次

 4.电气性能:绝缘电阻≥1000MΩ500V(直流电)

 5.抗电强度:能承受3000V(直流电)/1min无击穿/飞弧现象

 适用性指标:

 1.标称工作波长850nm\1310nm\1550nm;

 2.光纤光缆符合GB/T11819和GB/T7424规范;

 3.光纤活动连接器符合GB12507以及相关标准规范

功能:

1.有很强的光缆固定与保护功能,能***光缆及纤不受损伤,以及可靠的接地装置.

2.有***光纤布线管理设计装置,***了光纤的线及纤芯安装、施工及维护方便。

 3.有明确的线序标识，便于转接、跳线、测试。

将光纤通信技术应用在广播电视传输过程中，就能通过多种方式进行应用，在非压缩传输方式的应用方面就比较重要。这一传输方式主要是广播电视信号的传输中，信号能从信号源到终端设备不经过处理，这一技术在广播电视的现场直播过程中比较常用[3]。这一通信传输的技术对设备物理距离的要求比较严格，为能对传输效率的提高，就要采用主设备以及冷设备来实现单边信号传输，这就能对双光缆的***得以充分发挥，对信号的传输性能也能有效提高。广播电视传输过程中对光纤通信技术的应用中，通过光缆作为传输的介质，SDH作为传输的平台实施传输。
