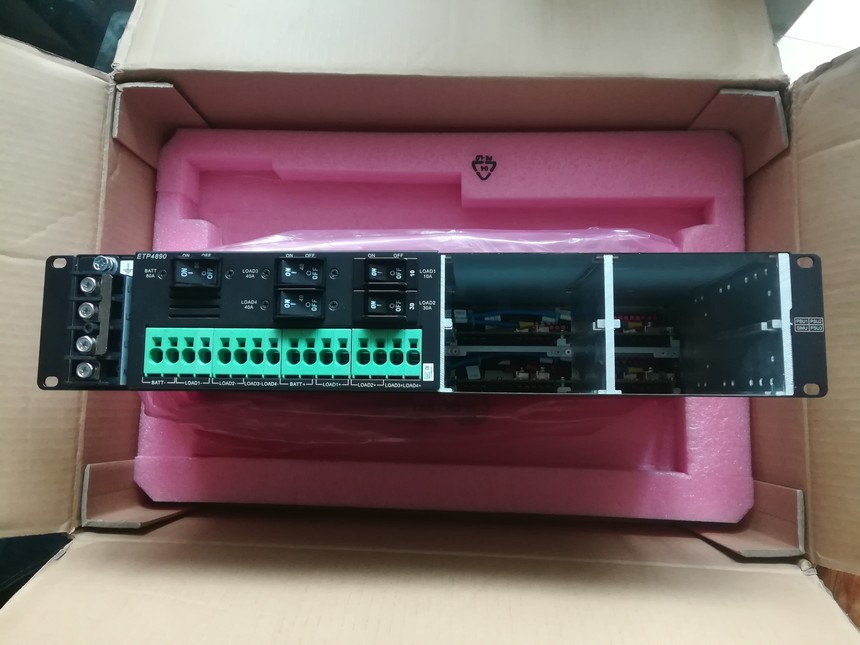

ETP4890-A2华为48v通信电源 90A华为ETP4890-A2时间：2020-05-24 华为ETP4890-A2,ETP4890-A2,华为ETP4890,华为-A2通信电源48v90A 华为电源系统ETP4890-A2 86.1mm×442mm×255mm（高×宽×深）华为ETP4890,ETP4890,华为48v通信电源 山东格伦德电源电源科技有限公司 联系人：孟经理 咨询热线：183-6606-8668 重量 ≤10kg（含 3 个整流模块与 1 个监控模块） 防护等级 IP20 华为ETP4890-A2安装方式 挂耳支持 19 英寸和 ETSI 机柜安装 维护方式 前操作、前维护 冷却方式 风冷，PSU 内置风扇
华为ETP4890-A2 系统配置 项目 华为ETP4890-A2 配电单 元 交流输入制式 220V AC 单相（默认制式） 110V AC 双火线 220/380V AC 三相四线 直流配电 电池空开 80A/1P×1 路 负载空开 40A/1P×2 路，30A/1P×1 路，10A/1P ×1 路 监控模 块 支持以下监控模块： SMU01A（1 个） SMU01B（1 个） SMU01C（1 个） 整流模 块 支持以下整流模块： R4830G1（2-3 个） R4830N2（2-3 个） R4815G1（2-3 个） R4815N1（2-3 个） 说明 支持 R4830G1 和 R4830N2 混插。 支持 R4815G1 和 R4815N1 混插。
产品概述 华为ETP4890-A2 是盒式电源系统，给–48V DC 系列的通信设备进行供电。ETP4890-A2 电 源系统采用 15A 或 30A 整流模块，组成系统后最大输出电流为 90A。 系统特点 华为ETP4890-A2 主要特点如下： 电压范围宽 85V AC～300V AC 完善的电池管理功能 SMU01A 支持 SNMP、HTTPS 等多种安全协议，可与华为 NetEco 或者第三方网 管通信，组网灵活，支持 WEB 界面操作功能，实现远程管理，无需人员值守 SMU01B 支持华为主从协议、接入网点对点协议，通过华为接入网主设备可接入 U2000 SMU01C 支持电总协议，可接入动环 支持 LCD 界面显示、按键操作 支持电子标签识别功能 支持整流模块、监控模块热插拔 支持同容量高效、标效整流模块混插 整流模块功率因数值达 0.99 整流模块将输入的交流电转换成稳定的 48V 直流电。整流模块的外观如图华为R4830G1  华为ETP4890-A2安装插框至 19 英寸机架。 技术规格 参数类别 参数名称 描述 环境条件 工作温度 –40℃～＋70℃ 说明 70℃短期运行 8 小时。 运输温度 –40℃～＋70℃ 贮存温度 –40℃～＋70℃ 工作湿度 5%～95%，无凝露 贮存湿度 5%～95%，无凝露 海拔要求 0m～4000m （在 2000m～4000m 环境下高温降额，每升高 200m，工作 温度降低 1℃） 其它要求 LCD 的工作温度为–20℃～＋70℃，存储温度为–30℃～ ＋80℃ 交流输入 输入制式和 输入电压 220V AC 单相兼容 220/380V AC 三相四线 输入范围：85V AC～300V AC（相电压） 额定输入：220V AC～240V AC（相电压） 110V AC 双火线 输入范围：85V AC～300V AC（线电压） 额定输入：220V AC～240V AC（线电压） 输入频率 45Hz～66Hz，额定值为 50Hz/60Hz 功率因数 额定负载条件下≥0.99 直流输出 输出电压范 围 –42V DC～–58V DCETP4890-A2 用户手册 A 技术指标 文档版本 06 (2013-12-10) 63 参数类别 参数名称 描述 默认输出电 压 –53.5V DC 输出功率 参见整流模块输出功率，系统最大输出功率为配置整流模 块个数与单个整流模块输出功率的乘积 稳压精度 ≤±0.6% 峰峰值杂音 电压 ≤200mV（0～20MHz） 其他 电池反接不损坏电源系统 交流输入 保护 交流输入过 压保护点 输入单相电压大于交流过压保护点（缺省值为 300V AC） 时系统发生保护动作 交流输入过 压恢复点 电压恢复到 290V AC 系统恢复输出 交流输入欠 压保护点 输入单相电压小于交流欠压保护点（缺省值为 85V AC） 时系统发生保护动作 交流输入欠 压恢复点 电压恢复到 90V AC 后系统恢复输出 直流输出 保护 直流输出过 压保护点 过压保护范围为：–58.5V DC～–60.5V DC 整流模块 效率 R4830G1：最高点≥96％；≥95%（230V AC，45%～ 80%负载） R4830N2：最高点≥94％；≥93%（230V AC，30%～ 100%负载） R4815G1：最高点≥96％；≥95%（220V AC，40%～ 100%负载） R4815N1：最高点≥94％；≥93%（220V AC，30%～ 100%负载） 输出功率 R4830G1：1600W（输入电压范围：176V AC～300V AC）；800W（输入电压范围：85V AC～175V AC 线性 降额） R4830N2：1605W（输入电压范围：176V AC～300V AC）；755W（输入电压范围：85V AC～175V AC 线性 降额） R4815G1：870W（输入电压范围：176V AC～300V AC）；435W（输入电压范围：85V AC～175V AC 线性 降额） R4815N1：1000W（输入电压范围：176V AC～300V AC）；470W（输入电压范围：85V AC～175V AC 线性 降额）ETP4890-A2 用户手册 A 技术指标 文档版本 06 (2013-12-10) 64 参数类别 参数名称 描述 过压保护方 式 范围为 58.5V DC～60.5V DC 1. 内部故障过压时，模块锁死； 2. 外部电压大于 63V 以上，且持续 500ms 以上，模块锁 死。 EMC 指 标 CE/RE CISPR 22/EN 55022 class B 谐波 IEC 61000-3-12 波动和闪烁 IEC 61000-3-3 ESD 接触放电 6kV、空气放电 8kV，信号口 2KV 的指标要求 B 判据 EFT 信号口 1kV，电源口 2kV（B 判据） RS 电源口满足 10V/m 的指标要求，信号口满足 3V/m 指标要 求，A 判据 CS 电源口满足 10V 的指标要求，信号口满足 3V 指标要求 （A 判据） SURGE 交流电源口差模 2kV，共模 4kV，B 判据 DIP 满足 IEC 61000-4-11 标准要求 其它 防雷 交流电源口满足差模 5KA，共模 5KA 的防雷等级 安规设计 符合 IEC 60950-1/GB 4943 要求，通过 TUV、CE 认证 MTBF 25 万小时（25℃） 结构 华为通信电源,华为高频开关电源,华为直流电源,华为电源柜,华为-48v开关电源,华为电源官网,华为通信电源柜,华为开关电源柜,华为R48,华为MTS,华为ETP48,华为TP48,华为5G电源 |
