华为R24050G1

华为R24050G1,R24050G1,华为R24050G,华为R24050G，华为R24050G1

华为R24050G1是一款高效率、高功率密度的AC-DC 整流模块，支持260V AC～530V AC三相电压输 入，270V DC的额定输出，最大输出功率15kW。 整流模块采用隔离设计的CAN通信接口，与监控 模块之间的通信采用CAN通信协议，通过监控模 块可对整流模块实现调压、限流、单模块开关机 等功能。

山东格伦德电源科技有限公司  联系人：孟经理  咨询热线：183-6606-8668

华为R24050G1关键特征 • 工作电压范围：260V AC～530V AC • 额定输出电压：270V DC • 最大输出功率：15kW（Vout=240V DC～290V  DC） • 结构尺寸（ H×W×D）：83mm×206mm× 470mm • 重量：＜ 12kg • 最高工作效率：≥ 97% • 支持热插拔功能 • 冷却方式：内置风扇，前进风后出风 • 支持CAN总线通信功能 • 支持调压、限流、均流功能 • 支持输入过/欠压保护、输入过流保护（配合空 开使用）、输入三相不平衡保护 • 支持输出过压保护、输出过流保护、输出短路 保护、过温保护 • 泰尔认证

应用范围 • 交换机/路由器 • 服务器/存储器 • 通信设备 • 工作站

使用环境 环境参数 指标范围  工作温度 -10℃～+65℃ 存储温度 -40℃～+75℃（无包装） 相对湿度 5％RH～95％RH（无冷凝） 海拔高度 ≤ 4000m 注: 2000m～4000m，海拔每升高200m，工作温度降 低1℃ 。

型号说明 R 240 50 G 1 1 2 3 4 5 1 — 模块系列名称：Rectifier 2 — 输出电压参数系列：240V DC 3 — 额定输出电流参数：56A，最大功率15kW 4 — 效率类型：G（Green），绿色高效模块 5 — 模块版本号：1

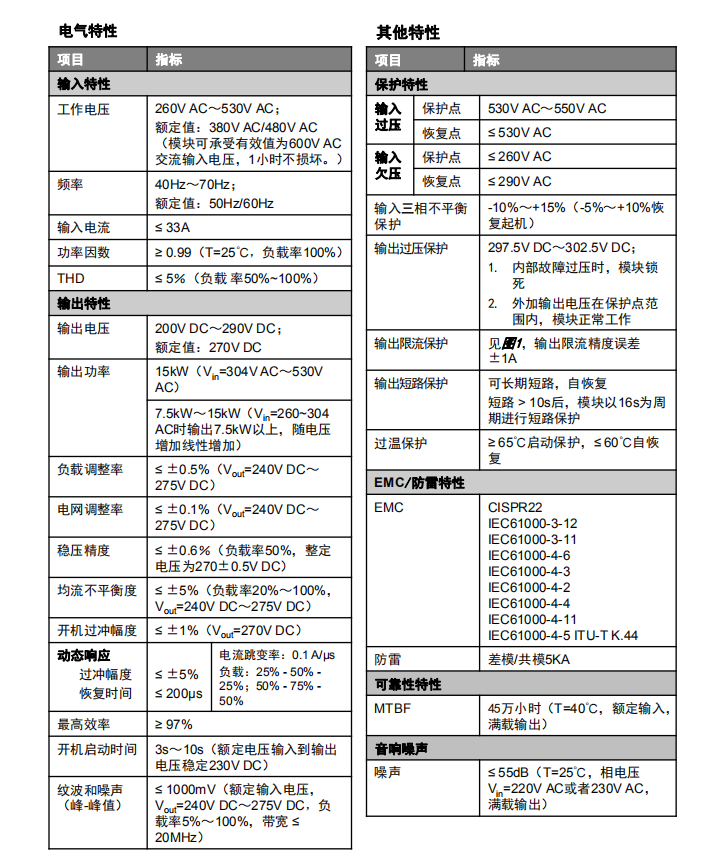

项目 指标 输入特性 工作电压 260V AC～530V AC； 额定值：380V AC/480V AC （模块可承受有效值为600V AC 交流输入电压，1小时不损坏。） 频率 40Hz～70Hz； 额定值：50Hz/60Hz 输入电流 ≤ 33A 功率因数 ≥ 0.99（T=25℃，负载率100%） THD ≤ 5％（负载 率50%~100%） 输出特性 输出电压 200V DC～290V DC； 额定值：270V DC 输出功率 15kW（Vin=304V AC～530V  AC） 7.5kW～15kW（Vin=260~304  AC时输出7.5kW以上，随电压 增加线性增加） 负载调整率 ≤ ±0.5%（Vout=240V DC～ 275V DC） 电网调整率 ≤ ±0.1%（Vout=240V DC～ 275V DC） 稳压精度 ≤ ±0.6％（负载率50%，整定 电压为270±0.5V DC） 均流不平衡度 ≤ ±5%（负载率20%～100%， Vout=240V DC～275V DC） 开机过冲幅度 ≤ ±1%（Vout=270V DC） 动态响应 过冲幅度 恢复时间 ≤ ±5% ≤ 200μs 电流跳变率：0.1 A/μs  负载：25% - 50% - 25%；50% - 75% - 50% 最高效率 ≥ 97% 开机启动时间 3s～10s（额定电压输入到输出 电压稳定230V DC） 纹波和噪声 （峰-峰值） ≤ 1000mV（额定输入电压， Vout=240V DC～275V DC，负 载率5%～100%，带宽 ≤  20MHz）

保护特性  输入 过压  保护点 530V AC～550V AC 恢复点 ≤ 530V AC 输入 欠压 保护点 ≤ 260V AC 恢复点 ≤ 290V AC 输入三相不平衡 保护 -10%～+15%（-5%～+10%恢 复起机） 输出过压保护 297.5V DC～302.5V DC； 1. 内部故障过压时，模块锁 死 2. 外加输出电压在保护点范 围内，模块正常工作 输出限流保护 见图1，输出限流精度误差 ±1A 输出短路保护 可长期短路，自恢复 短路 > 10s后，模块以16s为周 期进行短路保护 过温保护 ≥ 65℃启动保护，≤ 60℃自恢 复 EMC/防雷特性  EMC CISPR22 IEC61000-3-12 IEC61000-3-11 IEC61000-4-6 IEC61000-4-3 IEC61000-4-2  IEC61000-4-4 IEC61000-4-11 IEC61000-4-5 ITU-T K.44 防雷 差模/共模5KA 可靠性特性  MTBF 45万小时（T=40℃，额定输入， 满载输出） 音响噪声  噪声 ≤ 55dB（T=25℃，相电压 Vin=220V AC或者230V AC， 满载输出）
