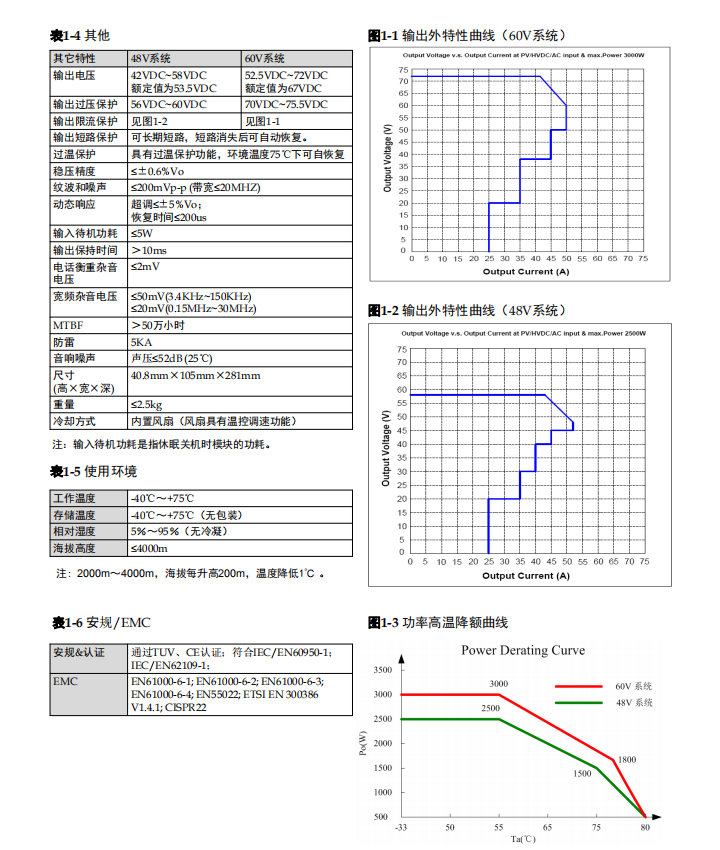

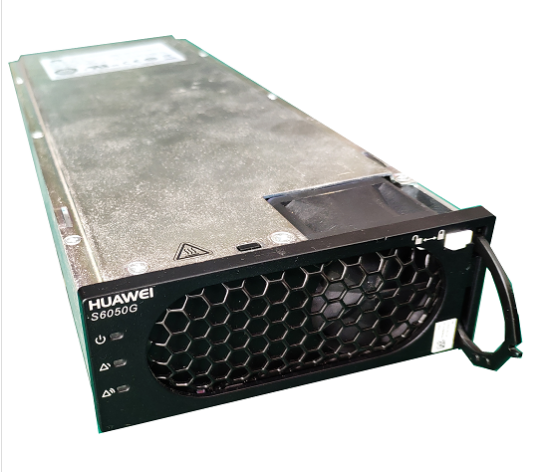

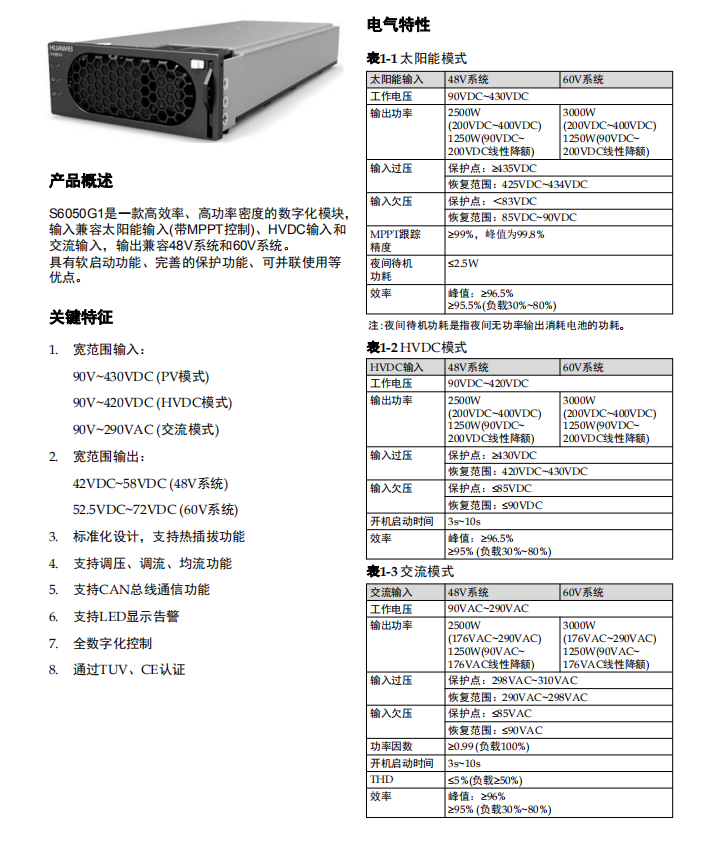

华为S6050G1太阳能模块48v兼容60V3000w 50A高效华为S6050G1时间:2020-05-28 华为S6050G1,S6050G1,华为华为S6050G,S6050G,华为48v整流模块 华为S6050G1产品概述 华为S6050G1是一款高效率、高功率密度的数字化模块, 输入兼容太阳能输入(带MPPT控制)、HVDC输入和 交流输入,输出兼容48V系统和60V系统。 具有软启动功能、完善的保护功能、可并联使用等 优点。 山东格伦德电源科技有限公司 联系人:孟经理 咨询热线:183-6606-8668 华为S6050G1关键特征 1. 宽范围输入: 90V~430VDC (PV模式) 90V~420VDC (HVDC模式) 90V~290VAC (交流模式) 2. 宽范围输出: 42VDC~58VDC (48V系统) 52.5VDC~72VDC (60V系统) 3. 标准化设计,支持热插拔功能 4. 支持调压、调流、均流功能 5. 支持CAN总线通信功能 6. 支持LED显示告警 7. 全数字化控制 8. 通过TUV、CE认证 3 其它特性 48V系统 60V系统 输出电压 42VDC~58VDC 额定值为53.5VDC 52.5VDC~72VDC 额定值为67VDC 输出过压保护 56VDC~60VDC 70VDC~75.5VDC 输出限流保护 见图1-2 见图1-1 输出短路保护 可长期短路,短路消失后可自动恢复。 过温保护 具有过温保护功能,环境温度75℃下可自恢复 稳压精度 ≤±0.6%Vo 纹波和噪声 ≤200mVp-p (带宽≤20MHZ) 动态响应 超调≤±5%Vo; 恢复时间≤200us 输入待机功耗 ≤5W 输出保持时间 >10ms 电话衡重杂音 电压 ≤2mV 宽频杂音电压 ≤50mV(3.4KHz~150KHz) ≤20mV(0.15MHz~30MHz) MTBF >50万小时 防雷 5KA 音响噪声 声压≤52dB (25℃) 尺寸 (高×宽×深) 40.8mm×105mm×281mm 重量 ≤2.5kg 冷却方式 内置风扇(风扇具有温控调速功能) 35、36 L 模块交流输入相线/PV- /HVDC- 33、34 N 模块交流输入中线 /PV+/HVDC+ 31、32 PE 模块保护地 13 CANL CANL 14 CANH CANH 5、6 OUTPUT+ 输出48+/60+ 1、2 OUTPUT- 输出48-/60- 3、4 Pre-charge 预充电 7~12、15~30 Reserved 保留 华为通信电源,华为高频开关电源,华为直流电源,华为电源柜,华为-48v开关电源,华为电源官网,华为通信电源柜,华为开关电源柜,华为R48,华为MTS,华为ETP48,华为TP48,华为5G电源 |
