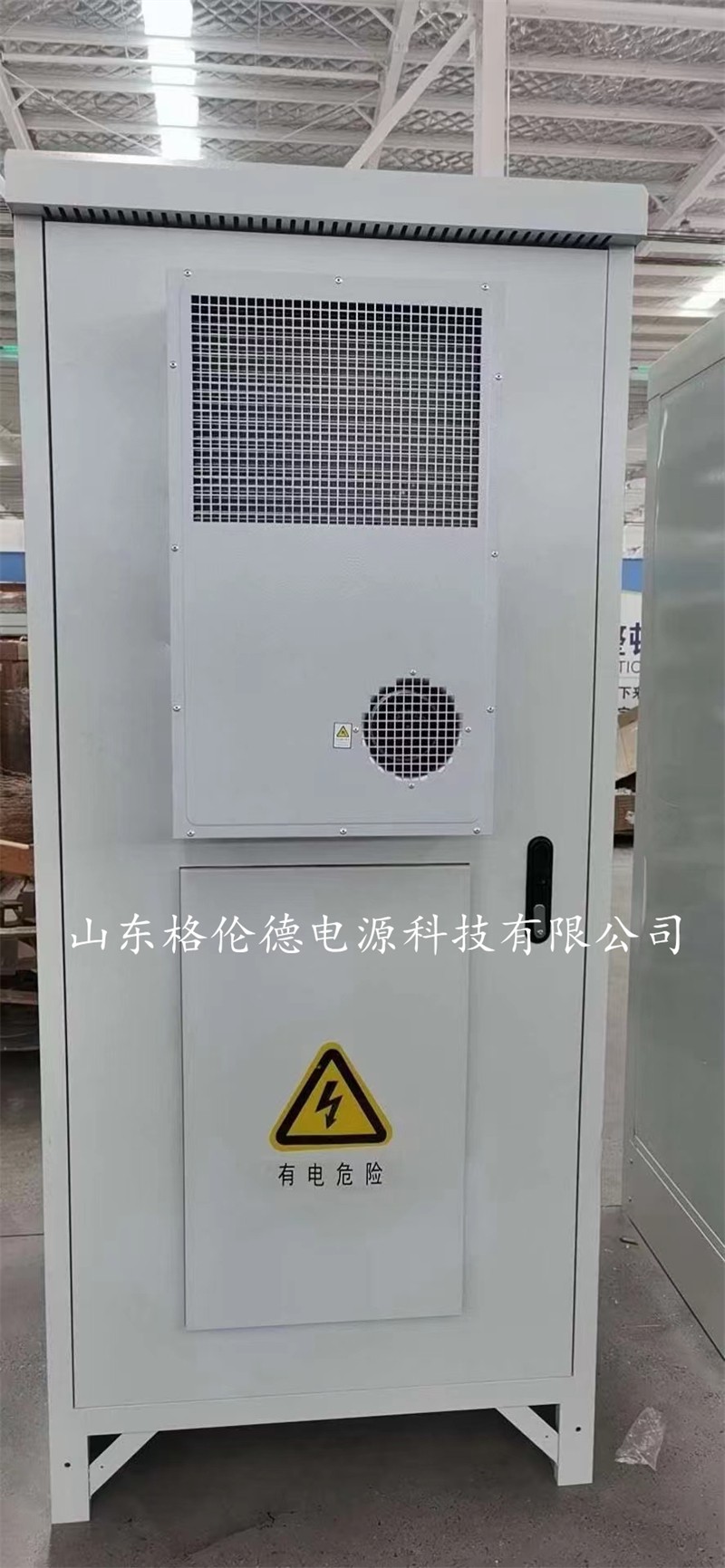

室外一体化机柜的组成

室外一体化机柜内可安装基站设备、电源设备、蓄电池、温控设备、传输设备及其他配套设备或为以上设备预留安装空间及换热容量，能为内部设备正常运行提供可靠的机械和环境保护的机柜。

室外一体化机柜的组件、部件、零件、附属设备及其安装接口，都是标准的、通用的。主要由金属材料制成，采用落地式安装方式的柜体，其内部可安装主设备(BBU)和交、直防雷、传输设备、电源、温控设备及其他配套设备，方便维护，并能为内部设备正常工作提供可靠的机械和环境保护的柜体。机柜内部设置4根安装立柱，用于安装设备和固定层板。安装立柱能够前后移动调节。机柜的外部无裸露螺丝，避免通过外部拆卸而形成偷盗。

一、室外一体化机柜的组成：

1、硬件设备组成

室外一体化机柜的硬件设备主要包括设备舱、蓄电池仓、门与门锁组成。

（1）设备仓：设备仓分布在机柜的右侧，和蓄电池仓用隔板分开，便于设备空间的隔热。

（2）蓄电池仓：用于安装蓄电池，机柜的外部的板材上贴有保温棉，以达到保温效果。蓄电池机柜也配有遮阳罩，以达到防晒防水的效果。柜体设有排气装置，可释放蓄电池产生的危害气体。

（3）门与门锁：机柜门采用内嵌式结构，门缝间隙紧凑。门开角度>110°，柜门含有限位结构，门限位装置在门处于“打开”状态时具有限位作用。门锁采用拉杆加锁片三点结构，可另加挂锁。结构牢固，防盗性强。每个机柜门都安装有门开告警传感器，以配合环境监控。

2、软件设备组成

室外一体化机柜的软件设备主要由机壳、温控系统、照明单元、监控系统、防雷系统、配线系统和电源系统组成。

（1）机壳

可安装外尺寸为650mm(W)X 700mm(D)X 1200mm(H) (不含底座、不含遮阳罩高度)，采用热交换方式对柜内设备进行散热，主要安装包括直流配电、传输、DDF、BBU等设备等。

（2）温控系统

室外柜温控设备采用先进制冷技术、高效换热器、智能化控制方案等，确保温控系统节能、可靠运行。产品采用一体化防盗设计，同时保证机柜内外侧隔绝，提高产品的防尘防水性能。

（3）照明单元

每个独立的舱提供一套48V/220V LED灯照明，当柜体门打开时即可出发LED灯开启。

（4）监控系统

机柜空调具有RS232或RS485通信接口，通过该接口可对温控单元的温度设定值进行调整以及对温度告警设定值进行调整，并能送出柜内外的温度参数和各种故障告警信息。

（5）防雷系统

室外一体化机柜的交流侧提供B+C级防雷装置。机柜设置接地排，机柜的金属部分互连并接至接地排，防雷器的接地线必须有良好的导通能力。

（6）配线系统

一体化机柜过线区预留足够的空间以满足机柜满配要求，柜与柜之间的配线由厂家配置，包括电源线、信号线等的连接线，线缆必须绑扎好。

二、室外柜的功能：

1、智能配电单元

智能配电单元主要实现智能配电功能，提供智能容量配置，远端上下电及过流、短路保护功能，并对电源输出状态监控及指示；提供基于RS485串口通信及故障告警上报功能，使得站点的配电管理更加方便、高效。

2、智能防盗拍照

提供柜内防盗摄像头作为选配件，以提升站点的防盗水平，防盗摄像头同电子门锁通信，当机柜被非法打开时，会启动连拍记录现场情况，连拍照片在本地存储器存储的同时将照片实时传送至网管中心，为运营商挽回资产损失提供重要证据。

3、站点能效管理

站点能效（SIEE）支持交流输入、太阳能输入电量统计，并支持对直流配电侧主设备用电量的独立统计，基于实时采集的运行参数，控制器计算站点实时能效水平，并将结果上报网管系统（NetEco）。网管系统可将站点能效数据按不同纬度进行统计显示，实现站点能效水平的统计分析以及提供管理改进辅助。从而为全网能效水平提升提供度量工具。

4、移动APP管理

提供基于智能手机APP网管功能，随时随地为客户提供网络实时动环状态。可以通过移动网络连接网管中心获取内容，也可以在站点附近连接机柜内WiFi模块，了解站点信息。通过手机APP，可以显示告警、站点列表、GIS地图、动环信息、站点能效信息等丰富内容。

5、多能源制式输入输出

系统支持能源的多种制式输入和多种制式输出以提升系统对站点环境的适应性、对多种用电设备的适用性。支持多种能源的接入，包括市电、油机、太阳能以及高压直流，经系统的变换，以多能源制式输出，包括48V直流、220V交流、高压直流远供等等。

6、集中显示控制

机柜内的环境监测，视频、用电量等数据显示在工业屏幕上，可查看柜内实时各类数据了解掌握机柜的当前状态。对监管工作起到更加便捷、高效、智能化的作用。

三、室外一体化机柜的分类:

1、单舱户外一体化机柜

单个柜体配置形式:机柜内分不同功能舱体，由设备舱+电池舱组成。通常况下，设备舱采用热交换型或是风冷型方式，电池舱可根据实际使用地点的气候条件，选择直通风或采用半导体制冷以及空调制冷等方式。

2、双舱户外一体化机柜

两个柜体拼柜的配置形式：机柜内分不同功能舱体，一个柜体由设备舱+电池舱组成，另外一个柜体为BBU柜。设备舱一般采用热交换或风冷方式(根据设备的使用情况也有采用空调制冷的方式)，BBU可以采用风冷或是热交换方式。

3、三舱户外一体化机柜

对于GSM网、4G网等双网共用基站或站点的建设模式，由于站点容量较大的原因，一般采用三个柜体拼柜的方式进行。通常采用设备柜1+设备柜2+电池柜组成。设备舱一般采用热交换或是风冷型方式，电池舱采用半导体制冷以及空调制冷等方式。

四、产品功能特点：

1、可以远程授权开锁权限、远程监控和记录门锁状态，开关门锁时间以及开锁人信息。

2、内部有备用电池，断电情况下智能锁可待机一个月，期间可正常开锁。

3、大容量、多开门结构，方便内部设备的安装及维护。

4、预留外部紧急供电接口，断电时可以通过外部供电系统给内部设备进行供电。

5、箱体具有防尘、防晒、防雨等特点，全方位适应户外环境。

6、采用交流空调或热交换或半导体空调和直通风混合散热，以达到机柜恒温的效果。

五、产品优势：

1、相比传统的机柜和机房，室外一体化机柜占地面积小、缩短了建设周期、减少各功能模块间的单路径故障点、大大提高系统间的兼容性的同时，最大限度提高了用户机房的空间利用率，为用户提供一个更加一致性、更高集成度、更高管理性和扩展性的小型智能机房系统。

2、室外一体化机柜主要用于无线通信基站、电力配电、城市交通、新一代4G, 系统通信、网络综合业务接入、传输交换局站、应急通信传输等。采用厚度大于1. 5mm的热浸锌板，由外箱体、内部金工件及附件装配组成。机柜内部按功能划分成设备舱和蓄电池舱。箱体结构紧凑，安装简便，密封性能极好，而且具有远程集中管理功能。
