通信用室外一体化机柜设计安装总结

通信用室外一体化机柜是室外通信基站经常采用的设备，因其体积小、组装灵活，广泛应用于通信建设领域中。我们经常会在楼顶、街边、绿化带等整体负荷相对较小、设备功率密度不高的场景看到它们的身影。

在多年的建设过程中，我们的室外机柜有哪些环节易出现问题呢？哪些细节需要我们在采购、设计环节重点关注的呢？

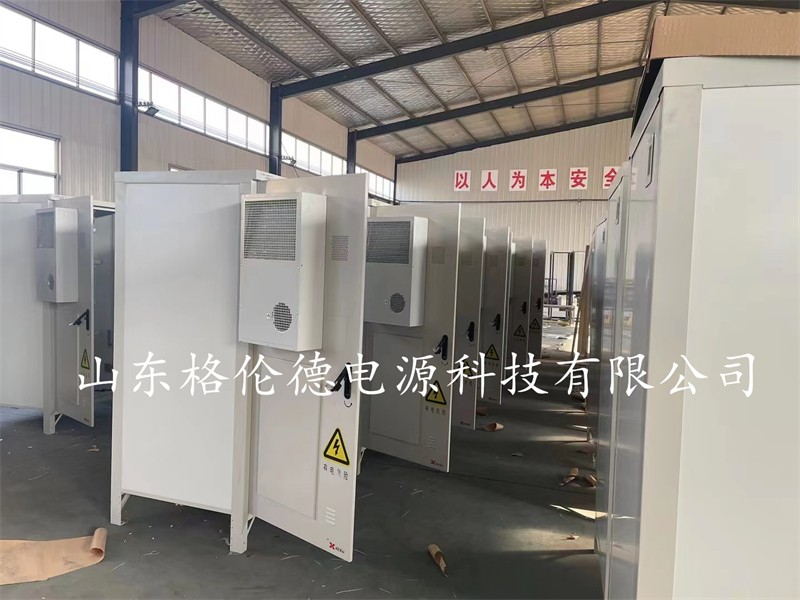

通信用室外一体化机柜细节展示

1 室外一体化机柜设计整体要求

p室外一体化机柜系统的技术方案适用于楼顶、街边、绿化带等整体负荷相对较小、设备功率密度不高的场景。对于盗窃频发，或者有较大的远期扩容需求的场景，建议首选建设机房。

p室外柜柜体内部尺寸800*800*1800/1400(mm)。

p使用建议：

地面宏基站特点：防盗要求高、有较高的主设备装机空间要求；

地面RRU拉远站特点：防盗要求高、仅安装开关电源和蓄电池；

楼顶宏基站特点：承重受限、搬运不便、需要分散布放；

楼顶RRU拉远站特点：承重受限、搬运不便、仅安装开关电源和蓄电池。

2 规范详读-YDT_5186-2010

【选用原则】

1.杆挂式或墙挂式安装的机柜重量不宜超过50 kg、体积不宜太大；

2. H 杆架空站台安装的机柜可选择落地式安装机柜，重量不宜超过300kg ；

3.温控环境要求

温度

周围环境

柜内设备

型号

>45℃

-

-

空调温控型

≤45℃

热交换器型

较清洁

室外型

风扇型

≤38℃

较清洁

室外型

自然通风型

-

腐蚀、污染

-

不可用通风型

安装位置不可选择在：

1.高压、电磁干扰严重；

2.高温、腐蚀、易燃易爆；

3.灰尘严重、强雷击、剧烈震动；

4.易淹没的洼地、土质松软；

5.不稳固、非承重墙；

【配置要求】

•接地排x1（8口）

•FSU安装导轨及天线安装架x1

•1500W交流压缩机空调x1

•嵌入式高频开关电源-48V/***A（50A高效模块，共用电源系统，3相交流输入，浪涌保护器最大通流容量Imax=60kA防雷）

•底座封板（单柜8块，双柜12块，三柜16块）

•油机插座x1

【供电要求】

•埋地引入（≥15m），不宜架空

•交流线载流量至少50%余量


【基础设计】

落地安装

•混凝土基座（长宽宜超机柜外形50mm）

•镀锌扁铁将地线系统的水平接地体延伸至基座内的上线槽，露出端有10mm的连接孔

架空安装（单杆、H杆）

•重量＜50kg，或者体积较小可采用单杆安装，冗余度≤1m

•单杆工作台底部距地≥2.5m 、H杆工作台底部距地高度≥3m

•工作台支架角钢50mm* 50mm * 5mm

【防雷接地】

•机柜内所有设备的保护地≥6mm2铜

线•镀锌扁铁将地线系统的水平接地体延伸至基座内的上线槽，露出端有10mm的连接孔

【柜体安装】

•机柜底部与基座加固、连接固定点不得裸露在外

•机柜与底座间缝隙应采用防水材料封堵

•架空安装，抗震加固

•地体延伸至基座内的上线槽，露出端有10mm的连接孔

【线缆要求】

馈线可根据实际场景采取底部走线或通过馈线孔侧走线方式，其它外部线缆均采用底部走线方式；馈线窗作为选配件。

多柜之间内部走线采用柜外底座走线方式；综合柜、设备柜机柜底部左右两侧各不少于3个过线孔；电池柜机柜底部左右两侧各不少于3个过线孔。

交流线、直流线、信号线、地线分开走线、分开绑扎。

内部槽道应便于线缆安装、固定，不采用盖板保护。

电源线、信号线和光缆应有独立的进线孔，避免相互干扰。

机柜过线区应预留足够的过线容量以满足机柜满配的接线操作要求。

综合柜、设备柜的内侧壁或机架左右两侧从上至下，都必须配置一定数量的扎线器，扎线器应考虑线缆引入、固定和接地时操作的便利性、可更换性和可扩容性。电池柜左右内侧必须配置一定数量的线扣，方便电池连接线走线。

线缆引入孔处应进行密封，防止水和龃齿类动物进入机柜。

提供一定数量的绑扎线配件，方便绑扎线的基本要求。

过线孔和开孔处应磨光，不能有毛刺锐角等伤人。

电源线与信号线应避免交叉走线。平行走线时，保持间距不小于30mm。

设备架顶布放线缆时，需避开架顶风扇出风口。

3 室外一体化机柜系统设计选型参考

图片Q—蓄电池容量（Ah）；

K—安全系数，取1.25（优于三类市电的场景可取1）；

P—通信设备工作实际功率（W）；

T—放电小时数（h）；

η—放电容量系数

目前运营商都按3小时备电时间进行模型计算。

各典型场景下，蓄电池容量除按上述原则计算外，还应考虑直流供电的温控设备用电。其电池后备时间也应按3h考虑。


R—开关电源容量（A）；

P—通信设备工作实际功率（w）；

Q—蓄电池组总容量（Ah）；

η—容量系数，取0.95；

还应考虑直流供电的温控设备用电，整流模块的计算N+1。


Q：总制冷量（W）

Q1：柜内通信设备负荷（W）= BBU功耗+传输功耗+FSU功耗

Q2：开关电源发热量（W）=运行损耗=0.06*开关电源容量（A）*43.2

Q3：环境热负荷（W）=3W/m2.K×机柜内面积×（柜外最高温度环境-柜内温度（默认35度）。

老化系数k1:取0.8。

温度系数k2：寒冷及严寒地区取1，夏热及温和地区取0.85，高温地区取0.6。

配套加热器配置原则：

Q4加热量负荷（W）=3W/m2.K×机柜内面积×（柜内目标温度（0度）-室外最低环境）。


Q：热交换器换热能力（W/K）

Q1：柜内设备发热量（W）= BBU功耗+传输功耗+FSU功耗

Q2：开关电源发热量（W）=运行损耗=0.06*开关电源容量（A）*43.2

配套加热器配置原则：

Q3加热量负荷（W）=3W/m2.K×机柜内面积×（柜内目标温度（0度）-室外最低环境）。

TEC空调额定制冷量200W，自带加热功能，加热量不小于300W，用于电池舱。需要按以下公式核算，TEC空调是否满足电池舱漏热的制冷要求。


2组电池舱的环境热负荷计算结果Q=3x3.8x8=91(W)，TEC可以提供至少8K以上的温度降p4组电池舱的环境热负荷计算结果Q=3x7.05x7=148(W)，TEC可以提供7K的温度降。pTEC建议配置于最高环境温度40度以下的环境。相应加热器配置计算：
