通信室外一体化机柜降温解决方案

运营商存量注入的室外一体化机柜空间狭小、隔热性差、 无空调、自身所带换热器换热量不足，加之运营商设备安装不规 范,部分存量注入室外一体化机柜中还存在安装室外RRU,设 备发热量极大。每年随着夏季来临,此类站点大批量出现高温 告警、高温退服，往年针对此类站点大多采取开门自然通风的方 式缓解高温问题,但存在设备淋雨受潮、破坏被盗的问题，治标 不治本。 为彻底解决室外一体化机柜高温问题，呼和浩特市铁塔 维护部协同当地三家运营商网运技术人员、综合代维单位技 术人员、隔热新技术材料厂家专家共同现场分析讨论,经勘査 分析,导致室外一体化机柜高温的主要原因为设备发热量大、 换热器自身换热量不足且机柜内部无空间加装空调，导致机 柜内温度不断上升最终产生高温告警直至退服。经现场论证， 由于呼和浩特市地处高原地区，昼夜温差较大,夏季白天室外 温度基本维持在28-35°C之间，通过加装排风扇的方式可以 有效解决机柜内部高温问题。具体方案为在机柜上端背板处 安装排风扇,快速排出机柜内部产生的高温空气，机柜下部反 向安装抽风口，加快机柜内外空气对流。即使不使用机柜空 调制冷，也能维持机柜内温度与室外温度基本一致，在呼和浩 特地区内完全可以保证运营商设备的正常运行- 1实施方案施工分解 1.1出风口改造 采用大功率凤机做为出风口装置，将整个风机嵌入机柜 内，采用螺栓进行内外固定的方式，即可稳固凤机，又可防止 凤机被盗。

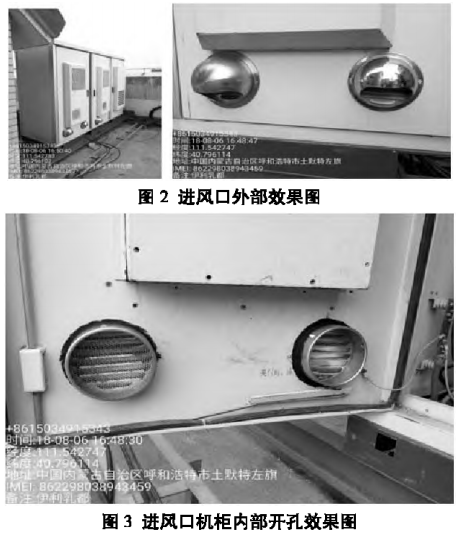

1.2进风口改造 在机柜底部将机柜外侧打孔，内部使用电钻钻孔，安装铝 合金加过滤网弯头作为进凤口，使用螺丝在机柜内部固定密封。

1.3定时器控制改造 在电源柜机仓处安装定时器控制，根据呼和浩特当地气 温情况，定时器设置了全天24小时16次启停，由于呼和浩特 地昼夜温差较大，夜间室外温度较低，机柜相对温度整体较低, 因此在夜间20点至次日8点之间设定4次风机启停,白天日 照较强，早8点至晚20点之间每隔一小时设置一次启停，风 机一次运转45分钟，停转15分钟

1.4机柜内改造 除利用机柜内原有进线孔作为通风孔以外，在自身不 产生热量散发的电池柜和开关电源柜挡板处开1个孔洞 作为机柜内通风孔，电池柜温度可通过孔洞将其他机柜温 度吸入风机仓内将热气排出，保障两个机柜间实现空气对流

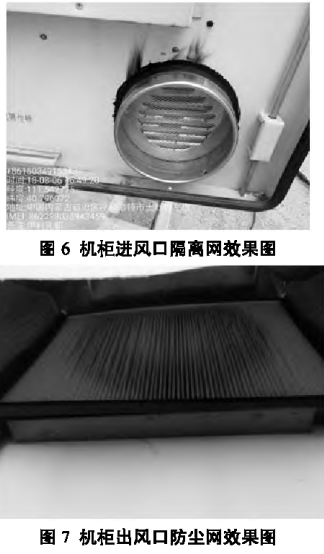

1.5密封改造 (1)机柜底部所有进线孔完全密封； ⑵机柜前板进风口处使用钢纤维材料作为隔离网； (3)机柜背板出风口处采用汽车空气滤芯作为防尘网，既 隔绝灰尘、又能将虫鼠蚁格挡在外。
