一种室外一体化机柜混凝土基础施工工艺

室外一体化机柜混凝土基础施工

1.室外一体化机柜混凝土基础应高于花坛、绿化带等邻近构筑物高点。

2.室外一体化机柜混凝土基础板高度应 高出地面250mm。遇低洼地带，为避免设备水淹，应根据实际情况合理设计承台高度。

3.室外一体化机柜混凝土基础板与手井间应预埋2—3排走线管道,使用三通方式连接，确保柜间,机柜与手井间均能互通.靠机柜门侧管道用于空柜与铁塔间的线缆互联，远离机柜门侧用于市电引入至电源柜。

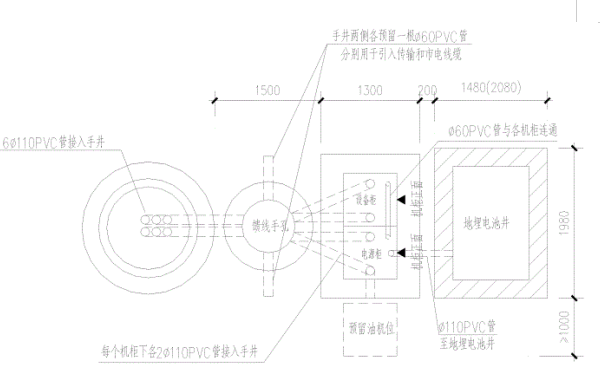

图2-2 A型三柜+单管塔平面布置示意图

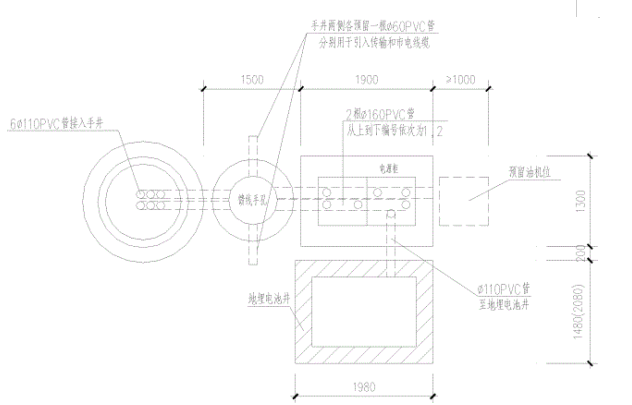

图2—3 A型两柜+单管塔平面布置示意图

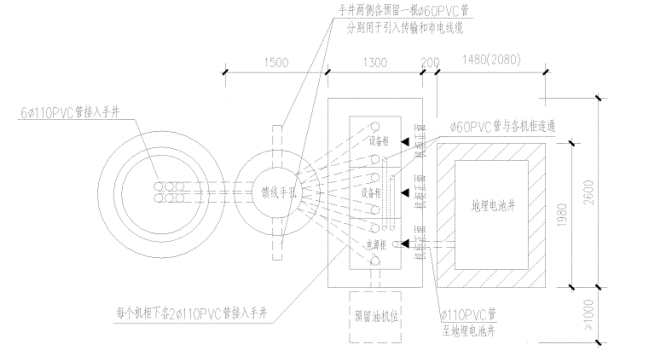

图2—3 B型三柜+单管塔平面布置示意图

图2—3B型两柜+单管塔平面布置示意图

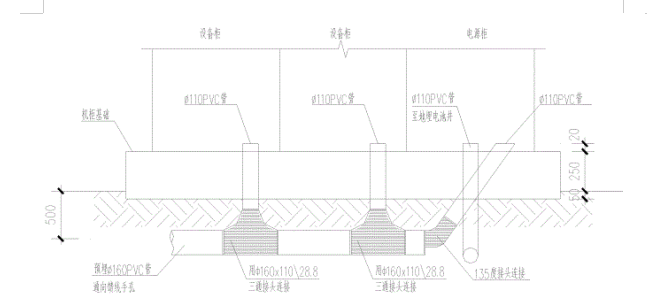

图2—3 A型排列1号PVC管剖面示意图

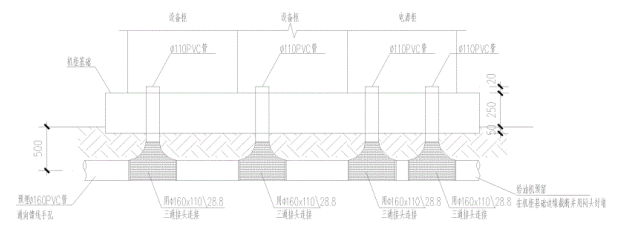

图2-4 A型排列2号PVC管剖面示意图

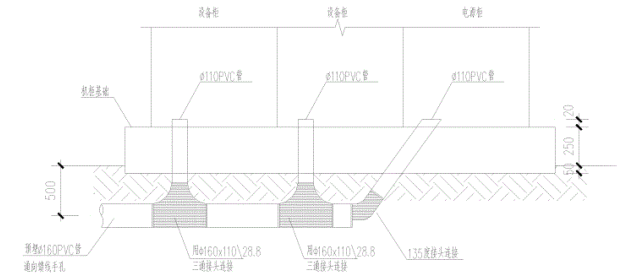

图2—5 A型排列3号PVC管剖面示意图

图2-8 B型排列φ110PVC管布置示意图

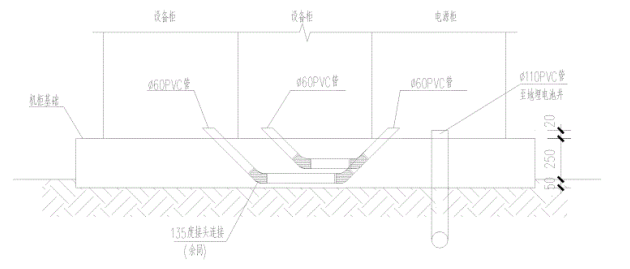

图2-9 B型排列φ60PVC管布置示意图

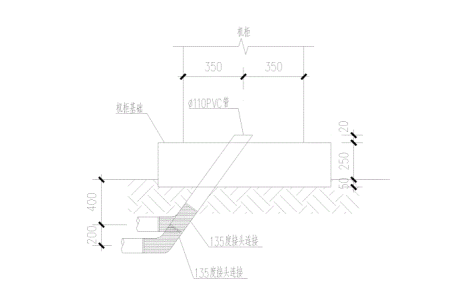

图2—10B型排列侧剖面示意图
