青岛沿海地区供应防腐铁塔基站户外一体化通信室外机柜室外一体化机柜,户外一体化机柜,通信一体化机柜,铁塔一体化机柜,铁塔一体化机柜,5G一体化机柜青岛沿海地区供应防腐铁塔基站户外一体化通信室外机柜莱西市、胶州市、平度市市南区、市北区、李沧区、崂山区、城阳区、西海岸新区、即墨区青岛沿海地区供应防腐铁塔基站户外一体化通信室外机柜

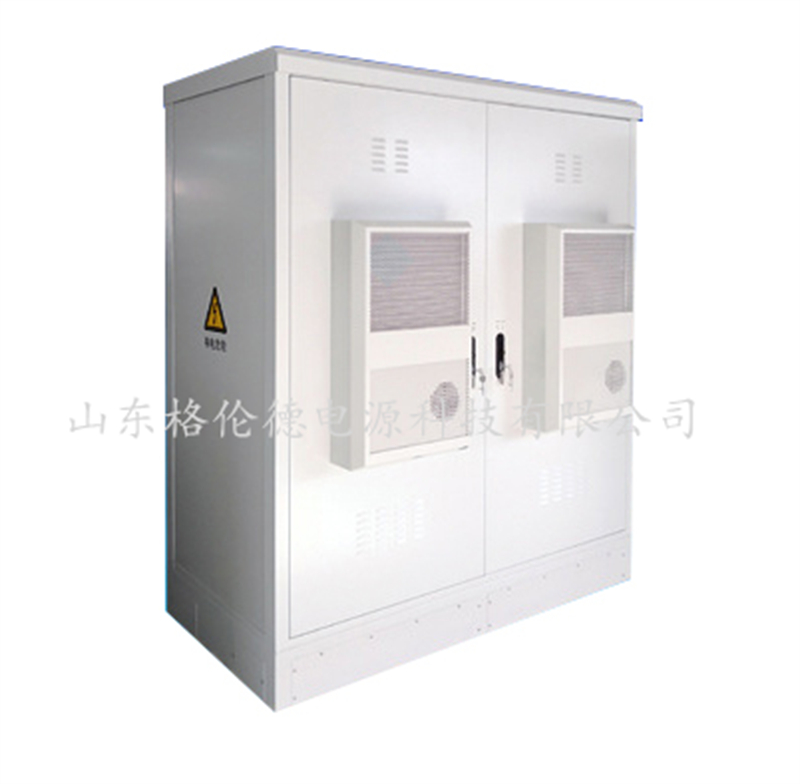

Mini机房是为室外通信*设计的绿色节能产品，可集成主设备、系统电源、交直流配电、环境监控、电池和防雷接地设备；同时也可以做为功能柜用途(电源柜、电池柜、传输柜等)，帮助运营商实现站址易选取、节能减排、快速部署。同时具有丰富的温控方案（热交换、TEC、直通风）供选择；并可为不同的仓体提供不同的温控方式，实现*节能减排。 三、 产品列表 名称 型号 规格：外尺寸 （内尺寸）（高*宽*深） 容量 箱体材质 制冷方式 MINI方仓（设备柜） 3W-JZ21F 2160*910*910 （1800*800*800） 40U 铝型材 风扇型 MINI方仓（设备柜） 3W-JZ21C 2160*910*910 （1800*800*800） 40U 铝型材 空调型 MINI方仓（电池柜） 3W-JZ21F 2160*910*910 （1800*800*800） 4层安装空间 铝型材 风扇型 MINI方仓（电池柜） 3W-JZ21C 2160*910*910 （1800*800*800） 4层安装空间 铝型材 空调型 MINI方仓（设备柜） 3W-JZ14F 1800*910*910 （1400*800*800） 30U 铝型材 风扇型 MINI方仓（设备柜） 3W-JZ14C 1800*910*910 （1400*800*800） 30U 铝型材 空调型 MINI方仓（电池柜） 3W-JZ14F 1800*910*910 （1400*800*800） 3层安装空间 铝型材 风扇型 MINI方仓（电池柜） 3W-JZ14C 1800*910*910 （1400*800*800） 3层安装空间 铝型材 空调型 注：1、高度可根据客户要求定制； 2、可根据客户要求制作单仓式、双仓式、多仓式。 户外柜应用领域：设备柜、电池柜、电源柜、通讯柜 *-户外柜1 *-户外柜2 室外标准化机柜助力绿色通信网络 伴随全球范围内对能源消耗的重视，运营商竞争压力加大，需要不断降低TCO，而地价、房租、电费不断上涨，给运营商的盈利能力和成本竞争力带来极大挑战。运营商网络不断扩容，*数量越来越多，能耗不断增长，运营商亟需降低单位能耗。而且随着网络覆盖的逐步完善和人民生活水平的提高，网络覆盖的高密度和身体健康的要求形成矛盾，运营商*选址和建设难度加大。所有这些，都要求运营商建设更加节能、节地、绿色的通信网络。中兴通讯室外标准化机柜提供了很好的解决方法。 【泰平通信|SanWang三网通信】户外*标准化机柜解决方案是一种全新的站点安装方案和产品，它继承了传统机房和室外方舱的收容特性，兼具室外机柜的灵活性好、集成度高和精细化温控的特点，较之传统机房，具有小型化、节省能耗、快速部署和平滑扩容等优点。室外标准化机柜与传统机房相比，减少占地面积超过70%，节约温控能耗50%～85%，节约部署时间约80%。方案包括设备舱、蓄电池舱，可根据站点需求灵活配置。 中小容量分布式*解决方案 室内分布*中小站点的室外标准化机柜方案包括：室外标准化机柜（单机柜）、嵌入式电源、蓄电池、BBU设备、传输设备，RRU外置在天线附近。系统总功耗400W~1000W，电池按照10小时后备进行配置，2组100Ah/12V或150Ah/12V蓄电池，单机柜即可组成一个*，占地面积约1米2，加上维护空间约2.5米2，节省占地面积90%。 如图1所示，机柜底部放置2组蓄电池，机柜中部内置嵌入式电源和传输设备，机柜上部放置BBU设备。机柜底部的蓄电池仓可以根据外部环境温度的不同，采用TEC或空调或风扇散热。机柜上部设备可以根据外部环境的不同，采用风扇或热交换器或空调散热。 undefined undefined 中大容量*解决方案 中大容量*可以选择室外标准化机柜双机柜拼装组成，内置设备包括：室外标准化机柜（双机柜）、传输设备、BBU设备或BTS设备、嵌入式电源设备。设备总功耗1000W~2000W，电池按照10小时后备进行配置，一组300Ah/2V或500Ah/2V蓄电池，双机柜组成一个*，占地面积约2米2，加上维护空间约5米2，节省占地面积80%。 如图2所示，左机柜为电池柜，右机柜为设备柜，放置传输设备、BBU设备/BTS设备、嵌入式电源设备，设备柜可以根据外部环境的不同，采用风扇或热交换器或空调散热。 undefined undefined 超级宏站或共站解决方案 对于超级宏站或者2G、3G共站的大型*，可以采用多机柜拼装的室外标准化机柜，由3个或更多机柜组成，内部空间更大，可以满足2G、3G设备共站的需要，内置BBU设备、BTS设备、传输设备、嵌入式电源设备、配线架、配电等。设备总功耗2000W~5000W，电池按照10小时后备进行配置，一组500Ah/2V或600Ah/2V蓄电池。三机柜组成的室外*，占地面积约3米2，加上维护空间约8米2，节省占地面积约70%。 三机柜的室外标准化机柜，可以由1个电池柜2个设备柜组成，可以内置所有的通信设备，根据内置设备的温度适应性及外部环境的不同，可以采用风扇、热交换器、TEC、空调等方式散热。 室外标准化机柜的TCO分析 以国内某运营商的双机柜为例进行TCO分析，该*双机柜实际占地面积8米2，设备包括无线设备、电源200A、电池600Ah、传输、散热系统。 两种站点解决方案的TCO分析如表1所示。其中机房成本包括机柜、土建机房和温控系统，不包含内置在机柜或机房中的无线、电源、传输等主设备；部署成本包括二次搬运和设备安装费用；负载功耗2000W，室外标准化机柜的温控系统约450W，机房空调采用2台3P空调，电费平均价格1.0元/kWH；占地租金每月100元/米2计。 从以上实际站点的信息看，采用室外标准化机柜可以节省能耗、减少占地面积，实现快速建站、灵活安装，大大降低TCO。 未来随着大量通信新用户的发展、移动带宽的不断提升、通信业务的推陈出新，都会持续带来通信网络建设的需求，进一步加剧运营商节能减排和降低TCO的压力。中兴通讯的室外标准化机柜解决方案可同时满足节能、节地、节材、环保的多重要求，在减少CO2排放的同时节省TCO，实现社会效率与经济效益双赢的目标。 1、单舱体室外一体化机柜（单设备舱，单蓄电池舱） 2、双舱体室外一体化机柜（单设备舱，单蓄电池舱） 3、双舱体室外一体化机柜（双设备舱，单蓄电池舱） 4、三舱体室外一体化机柜（双设备舱，单蓄电池舱） 5、模块化拼装节能室外机柜 户外机柜安装案例 |
