华为TP48200B-N20A1/华为TP48200B-N20A2

华为TP48200B-N20A1 & TP48200B-N20A2 典型组网

华为TP48200B-N20A1 & TP48200B-N20A2 给-48V 系列的通信设备进行供电，为室内型系统 电源。采用 50A 整流模块，组成系统后最大输出电流为 200A。

华为TP48200B-N20A1 & TP48200B-N20A2 系统电源与交流供电、ATS、蓄电池等设备组成 站点能源解决方案，

系统配置 华为TP48200B-N20A1 & TP48200B-N20A2 系统电源主要由机柜、整流模块、监控单元、配 电单元、蓄电池组成。 TP48200B-N20A1 & TP48200B-N20A2 系统电源采用 48V/50A 整流模块，组成系统后最 大输出电流为 200A。

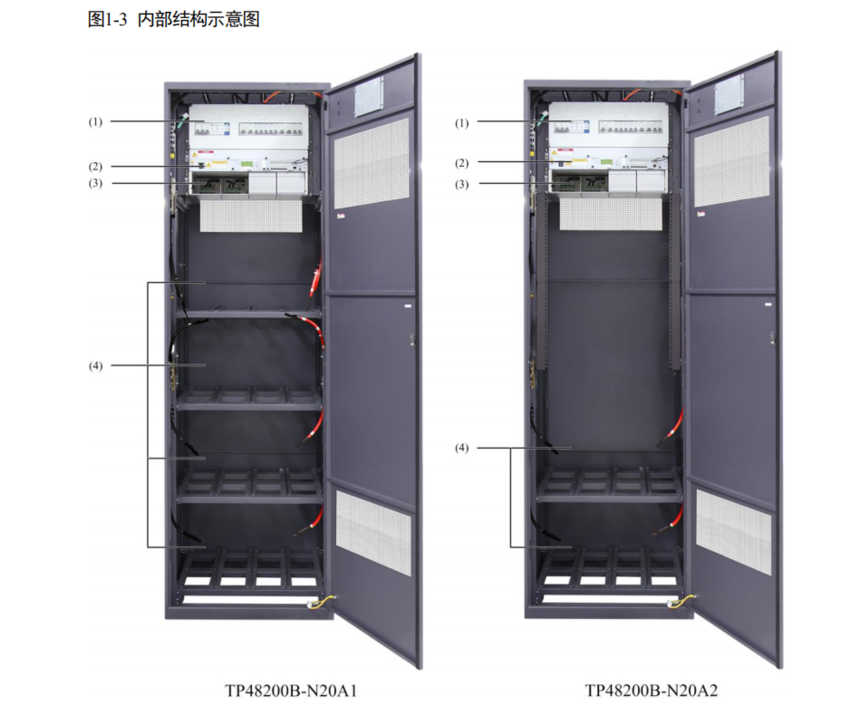

(1) 配电单元 (2) 监控单元 (3) 整流模块安装空间 (4) 蓄电池安装空间

系统特点 文中出现的端口都支持安全保护机制。

 模块安装方便 监控模块、整流模块支持热插拔，简化安装操作，减少维护的时间，节省 OPEX。  可实现模块休眠 系统电源可根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗。  远程管理 TP48200B-N20A1 & TP48200B-N20A2 系统电源提供完善的系统电源管理以及蓄电 池管理功能。监控模块通过 RS485 串口与整流模块通讯，通过 RS232/RS422/RS485 串口与主机通讯，并可通过扩展 SNMP 实现带外监控。可实现远程管理，无人值守， 减少 OPEX。

 宽范围交流输入电压 系统交流输入电压工作范围宽至相电压 90V AC～290V AC。  高安规设计 系统电源满足 CE 标准，其配电部件满足 CE、3C 标准，整流模块安规设计符合 UL、 CE、TUV 标准

工作原理 华为TP48200B-N20A1 & TP48200B-N20A2 的工作原理说明如下：  TP48200B-N20A1 & TP48200B-N20A2 通过三相五线制供电。  TP48200B-N20A1 & TP48200B-N20A2 主要是将交流电转换为稳定的–48V 直流电。  整流模块的直流输出经过母排汇总后分成多个负载支路供电。  监控模块实时监控 TP48200B-N20A1 & TP48200B-N20A2 内的各项运行参数，并及 时对各种工作状态进行判断和上报告警信号。

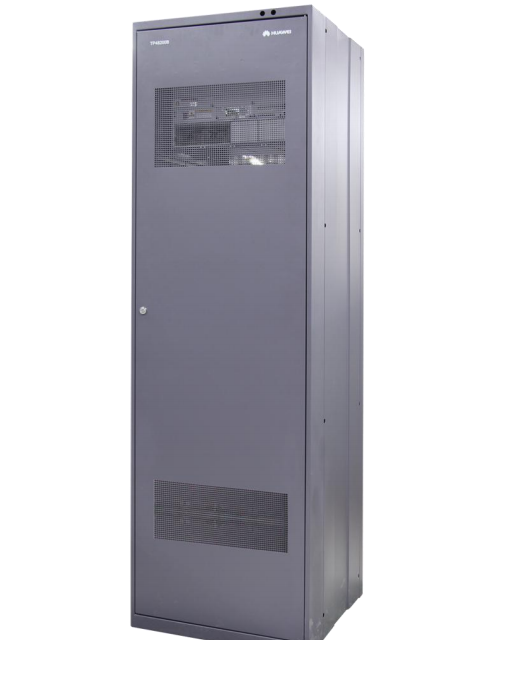

部件介绍 2.1 机柜 TP48200B-N20A1 & TP48200B-N20A2 系统电源规格（高×宽×深）为： 2000mm×600mm×600mm，外观如图 2-1 所示。 机柜防护等级达到 IP20，机柜支持落地安装方式，支持前维护。 图2-1 TP48200B-N20A1 & TP48200B-N20A2 系统电源外观示意图

整流模块将输入的 AC 转换成稳定的-48V DC。整流模块外观如图 2-2 所示。 图2-2 整流模块外观图

面板说明 整流模块面板包含电源运行指示灯、保护指示灯和故障指示灯。

 (1) 运行指示灯 (2) 保护指示灯 (3) 故障指示灯

整流模块面板说明 指示灯 颜色 异常 异常的原因 处理建议 运行指示灯 绿色 常灭 无交流输入 确保交流输入电压正常 模块故障 更换模块 保护指示灯 黄色 常亮 模块温度预告警 确保模块通风口畅通

配电单元

配电单元实现系统电源的交流、直流配电功能。

配电路数指参数 指标

交流配电 交流总输入 1 路 63A 三极空开，C 级防雷 直流配电 负载下电

 主要负载支路（BLVD）： 32 A MCB×1 路；16  A MCB×2 路；10 A MCB×2 路

 次要负载支路（LLVD）：80 A MCB×2 路；20 A  MCB×2 路 电池分路 125A MCB×2路

配电单元

配电单元实现系统电源的交流、直流配电功能。配电路数指标请参见表  配电单元外观图  配电指示表 参数 指标

交流配电 交流总输入 1 路 63A 三极空开，C 级防雷 直流配电 负载下电

 主要负载支路（BLVD）： 32 A MCB×1 路；16  A MCB×2 路；10 A MCB×2 路

 次要负载支路（LLVD）：80 A MCB×2 路；20 A  MCB×2 路 电池分路 125A MCB×2路

蓄电池

蓄电池主要用于储备电能，满足当油机和市电不供电时负载的用电需求。 TP48200B-N20A1 支持 4 组 150Ah 或 100Ah （12V 单体）阀控式密封铅酸蓄电池。 TP48200B-N20A2 支持 2 组 150Ah 或 100Ah （12V 单体）阀控式密封铅酸蓄电池。
