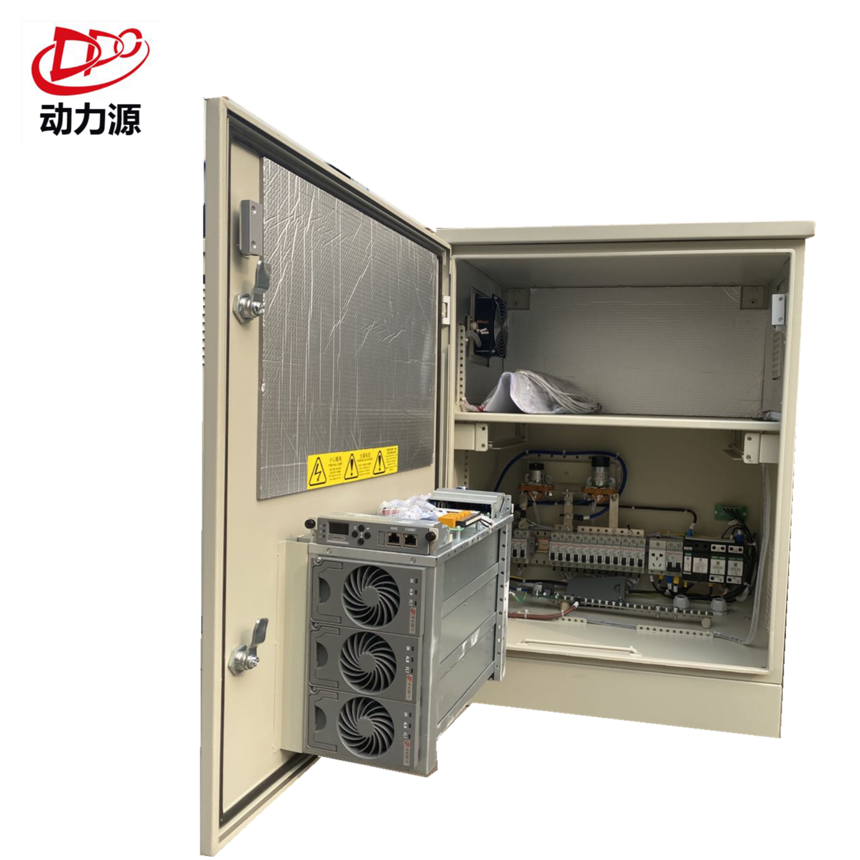

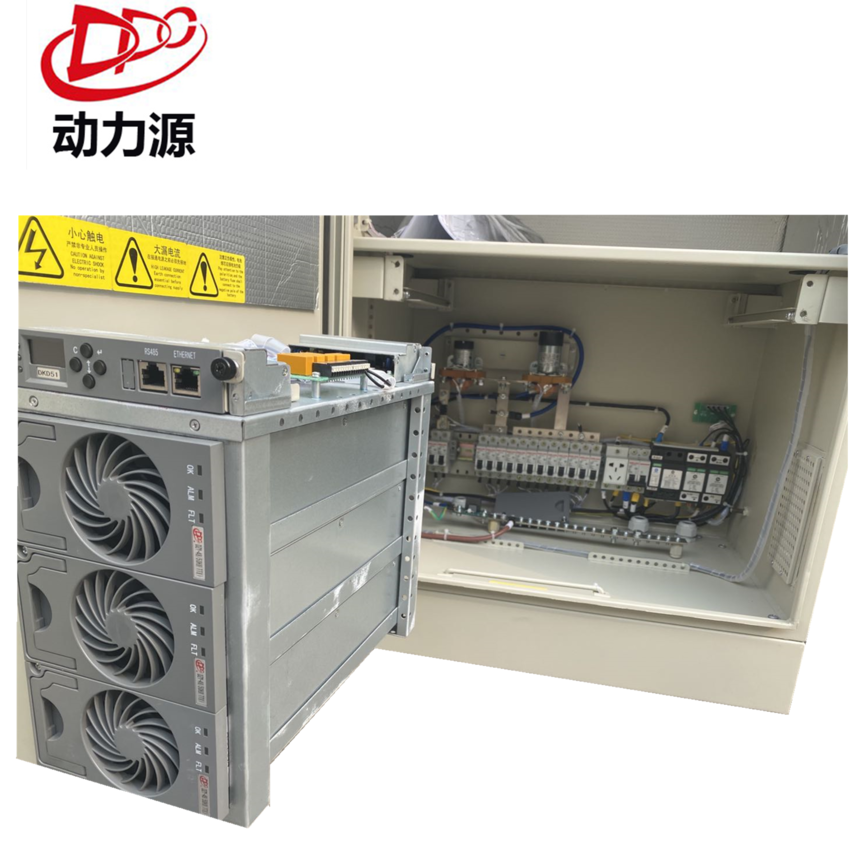

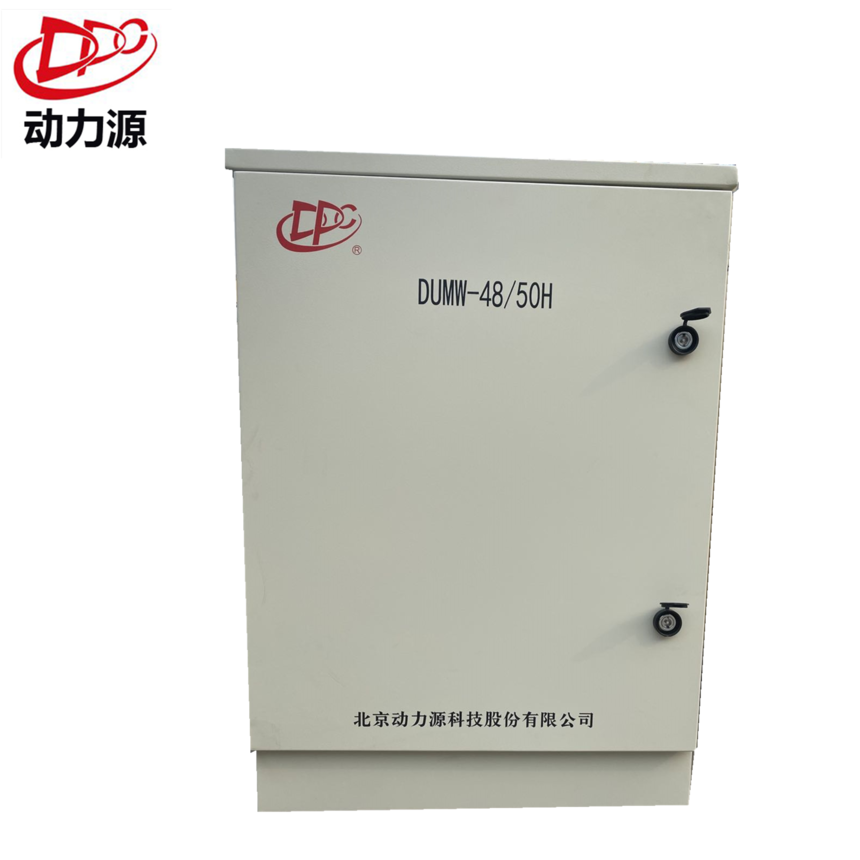

动力源DUMW-48/50H室外室内壁挂通信开关电源柜48V/150A

动力源DUMW-48/50H室外室内壁挂通信开关电源柜48V/150A

项目                                       室外 I 型                                                  室外 II 型

系统配置以实物为准

外形尺寸 长*宽*高             520*280*600（mm）                                  520*280*600（mm）

输入制式 单相三线制           整流模块  ≤3 台                                         ≤3 台

交流输入

AC IN 断路器                     63A/2P 断路器                                             63A/2P 断路器

交流防雷

AC SPD 单相 C 级，             In=20KA，                                               Imax=40KA

电池输入                      断路器 125A/1P×2                                           断路器 125A/1P×2

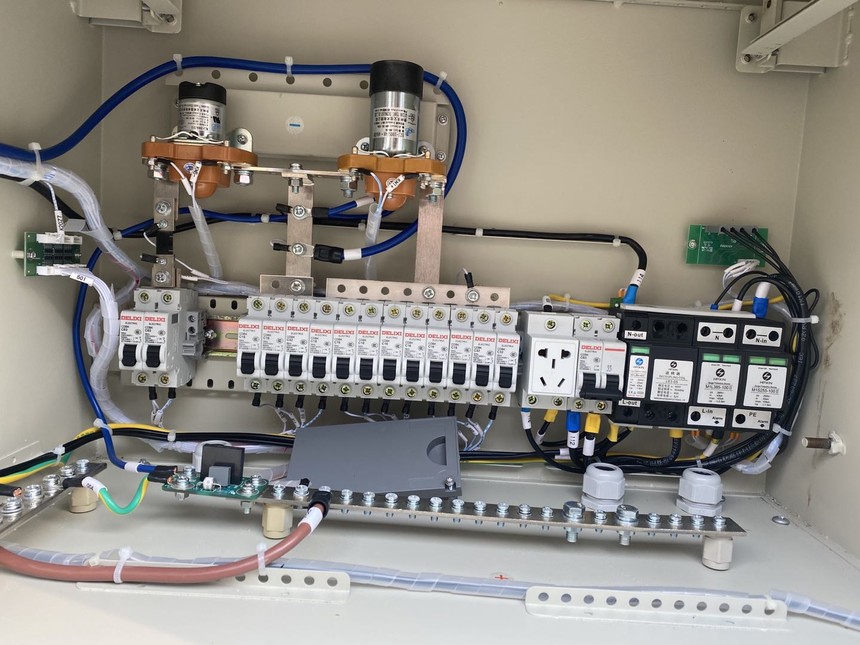

直流输出

                        一次下电：63A/1P× 4、10A/1P×8 （断路 器）             一次下电：63A/1P× 4、10A/1P×8 （断路 器）

                        电保（二次）下电： 20A/1P× 1、                                 电保（二次）下电： 20A/1P× 1、

                                     10A/1P ×4（断路器)                                        10A/1P ×4（断路器)

工作环 境

温度范围                  湿度范围 工作相对湿度：≤90%（40±2℃）（无凝露）； 贮存相对湿度：≤95%（40±2℃）（无凝露）。

大气压力 要求                               大气压力(海拔）：70～106kPa（海拔：0～3000m）。

 注：海拔高度 3000m 以上系统应降额使用，海拔每升高 200m，则工作环境温度降 低 1℃。  交流输入 电压范围 304～475Vac（相电压 176～275Vac）额定电流输出，在 156～304Vac （相电压 90～176Vac）降额输出。

输入频率 47.5～65Hz  额定直流 电压 -48VDC  稳压工作 范围 -42～-58VDC(额定负载)

效率 ≥94%(40%～100%负载率)

机械安装

室外型壁挂包括壁挂式、落地式 和抱杆式三种安装方式。

1、壁挂式安装。用 4 个膨胀螺栓 M10*95 将机柜的 4 个挂耳固定。

2.抱杆式安装。抱箍有固定式和可调式两种。固定式抱箍安装：用 4 个六角头螺 栓 GB5781 M8*25 将机柜用抱箍固定在安装杆上，再用 4 组 M8 的螺母、平垫和弹垫组 合将抱箍与机柜安装板锁紧。可调式抱箍安装：用 4 组 M8*90 的六角头螺栓、M8 的螺 母、平垫和弹垫组合将抱箍固定在安装杆上，然后用 4 组六角头螺栓 GB5781 M8*25、 M8 的螺母、平垫和弹垫组合将抱箍与机柜安装板紧固。抱箍的尺寸可根据客户要求选 择.

3.落地式安装。用 6 个 M6*12 的螺钉组合件将 2 个地脚安装在开关电源的底部两侧。
