华为ETP48200-C5B4&C5B5

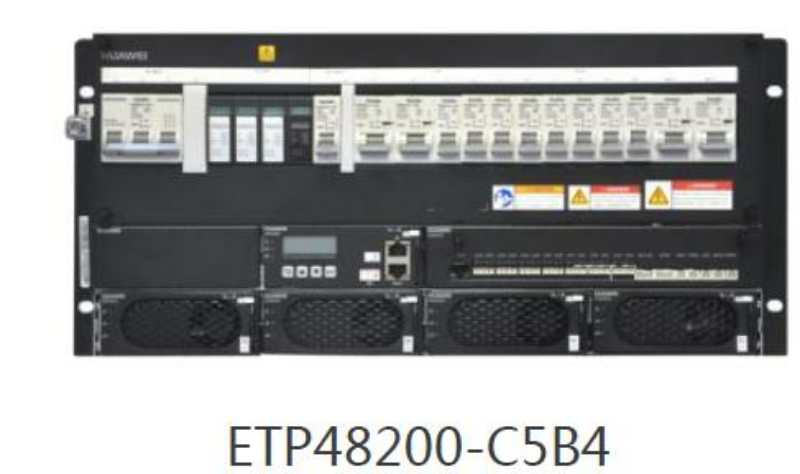

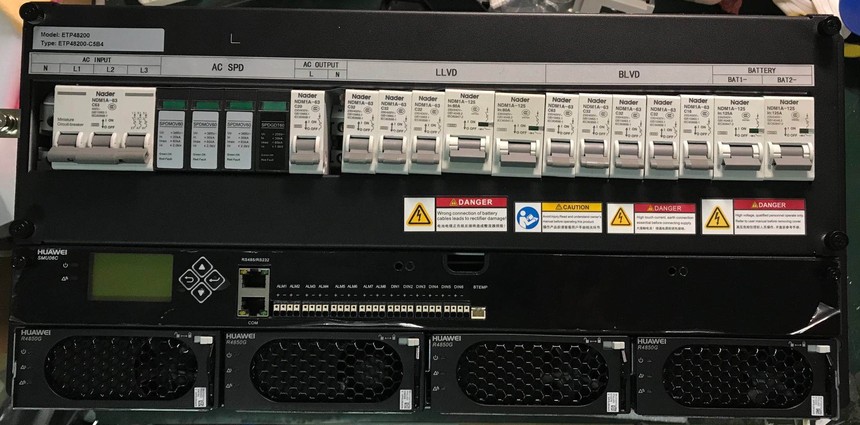

华为ETP48200-C5B4系统高度5U，支持标准19英寸机架或嵌入式机柜等多种 安装方式。系统可适应宽范围交流输入，具备智能化蓄电池 管理、远程监控等功能。华为ETP48200-C5B4&C5B5嵌入式直流电源系统，实现交流输入转换为 稳定的48V直流输出，可配置4个48V/50A整流模块，最大输 出电流为200A。各功能单元采用标准化尺寸设计，支持热插 拔，ETP48200-C5B4华为直流

ETP48200-C5B4&C5B5华为特性  1U整流模块：高密度（42.7W/inch3）、高效率 （>96%），高温下可靠输出（55℃以下输出不降额）

   电源宽工作温度范围：-40～+65℃  电源模块支持热插拔，安装维护便利

 标准安装结构设计，通用性强

 电源结构紧凑，节省空间，节省安装成本

 完善的模块休眠功能，进一步提高系统效率

 智能化蓄电池管理和电池保护，延长电池使用寿命

 支持环境监控，可通过干接点、串口或网络接口实现远程 管理

应用场景

 无线基站  传送网  企业通讯网络

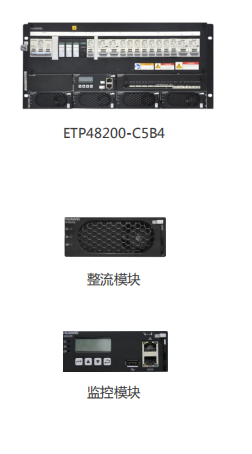

产品类型 ETP48200-C5B4

系统 尺寸（宽 × 深 × 高） 482.6 mm × 330 mm × 219.5 mm

重量 ≤ 20 kg（不含整流模块）

温控方式 自然散热

安装方式 19英寸机架或者嵌入式机柜安装

走线方式 上进上出

维护模式 前维护

防护等级 IP20

交流配电

输入制式 220/380 Vac 三相，兼容220 Vac单相 输入电压 85–300 Vac，额定电压：220 Vac  频率 45–66 Hz，额定频率：50/60 Hz

输入空开 1 × 63 A/3P  防雷 30/60 kA，8/20 μs

交流输出 1 × 20 A/1P

输出电压 42–58 Vdc，额定电压：53.5 Vdc  最大容量 12 kW

直流配电  电池空开 2 × 125 A/1P 负载下电 2 × 80 A/1P，3 × 32 A/1P  电池下电 1 × 63 A/1P，3 × 32 A/1P ，1 × 16 A/1P 防雷 10/20 kA，8/20 μs

整流模块 类型 R4850G2 额定功率 3000 W (176–300 Vac) 尺寸（宽 × 深 × 高） 105 mm × 281 mm × 40.8 mm  效率 > 96%

监控模块 类型 SMU02B 通信端口 RS232, RS485, FE

环境 工作温度 –40℃ ~ +65℃ （如果在3000~4000米海拔下使用，最高工作温度有降额，每升高200米降低1℃） 存储温度 –40% ~ +70%  相对湿度 5% – 95%（无凝露） 高度 0 – 4000 m

ETP48200-C5B4&C5B5华为

Huawei etp48200-c5b4 system is 5u high and supports various installation methods such as standard 19 inch rack or embedded cabinet. The system can adapt to a wide range of AC input, and has the functions of intelligent battery management, remote monitoring and so on. Huawei etp48200-c5b4 & c5b5 embedded DC power supply system realizes the conversion of AC input to stable 48V DC output. It can be configured with four 48V / 50A rectifier modules, and the maximum output current is 200A. Each functional unit adopts standardized size design and supports hot plug. Etp48200-c5b4 Huawei DC
