ETP48600-C11A1华为产品概述 ETP48600-C11A1是华为嵌入式电源系统，电源最大容量满足 36kW，适用于 3G/4G/5G等要求高、工作大电流但站点安装空间使用紧张的核心基站 站点供电以及存量站点扩 容改造场景。

ETP48600-C11A1华为嵌入式电源将交流电转为直流电，支持-48V到-57V电压 输出给通信设备供电。

电源插框ETP48600-C11A1支持R485/232 com环境监控

通信接口

FE

10M/100M自适应

HTTPS协议、NetEco网管协议、SNMP协议、TCP-Modbus协议

RS485/RS232

波特率：1200bit/s、2400bit/s、4800bit/s、9600bit/s、14400bit/s、19200bit/s、115200bit/s

主从协议、电总协议、Modbus协议

外观介绍

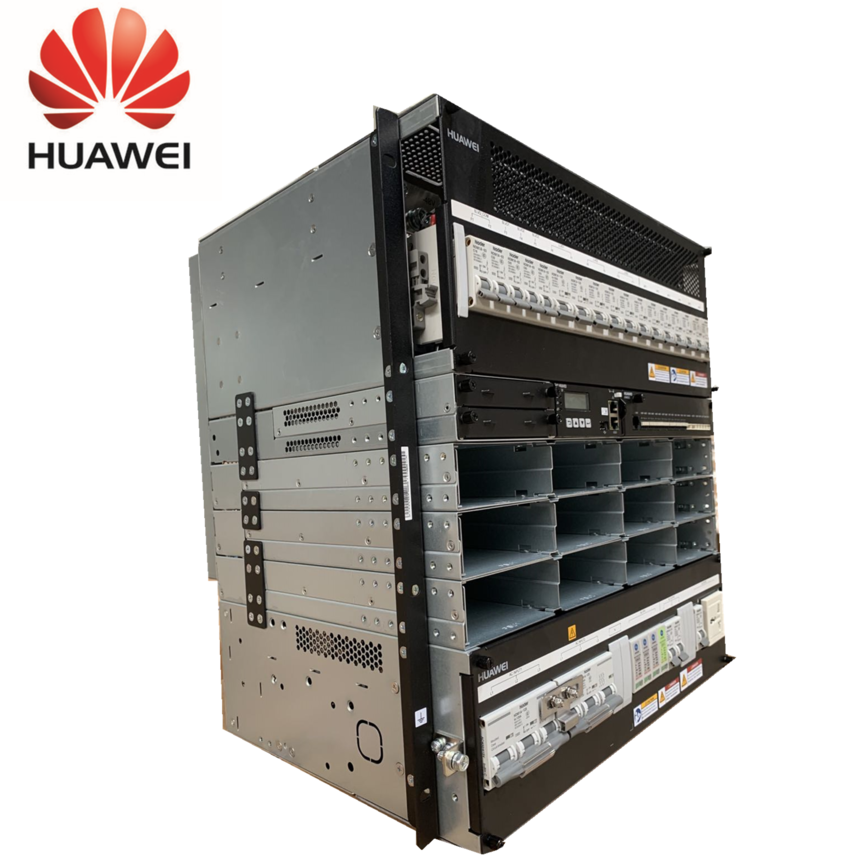

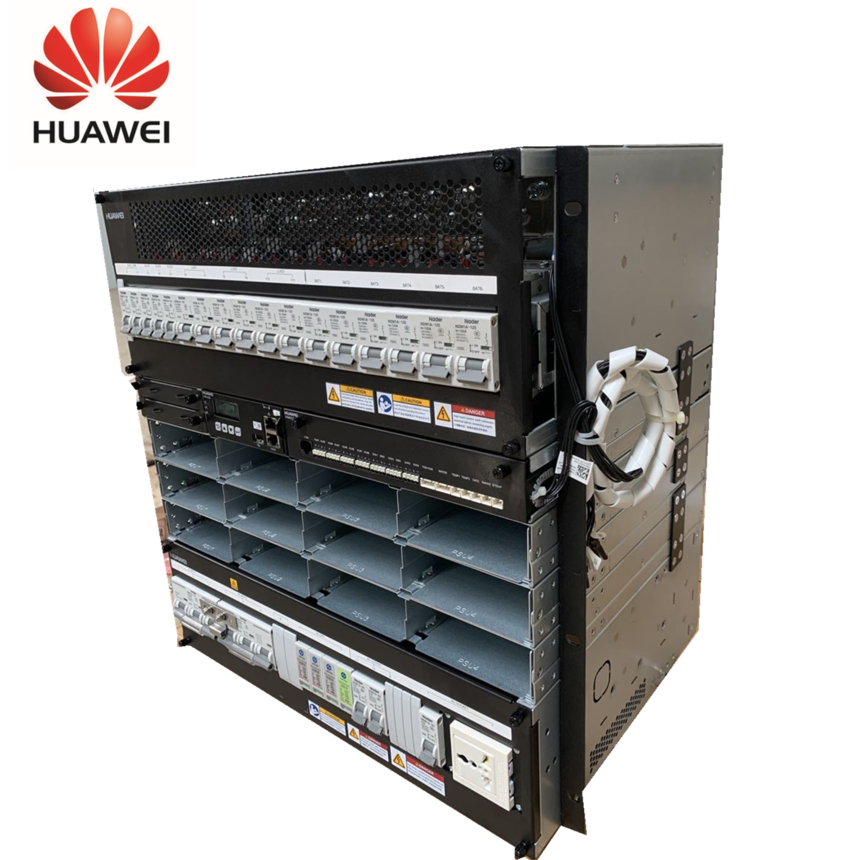

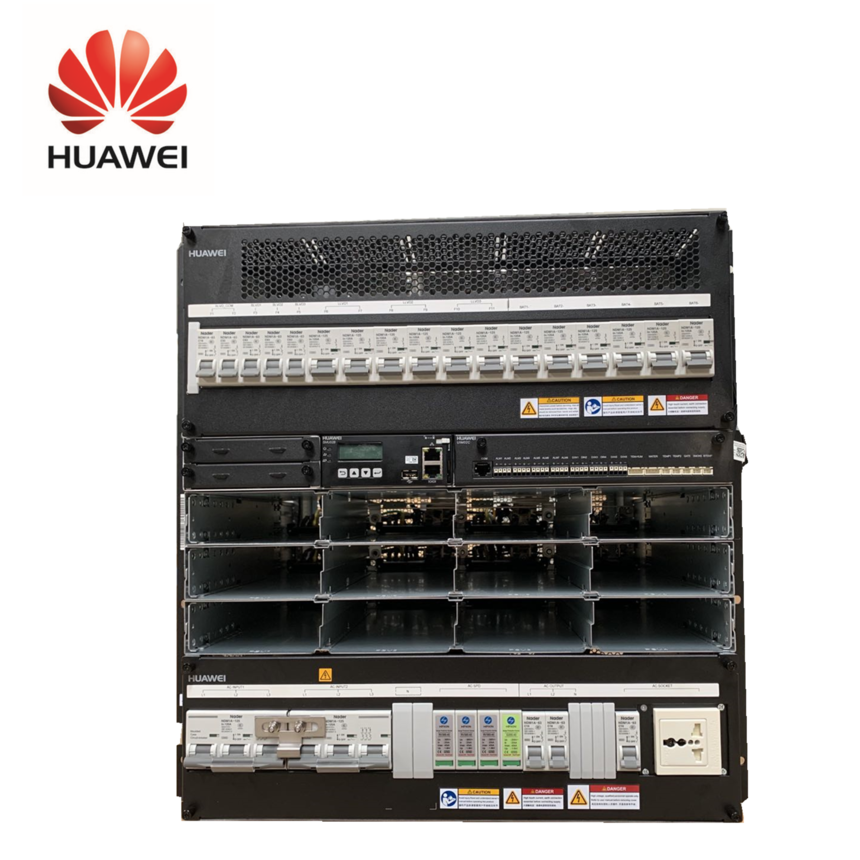

ETP48600-C11A1的外观介绍如图3-4所示。

图3-4 ETP48600-C11A1外观介绍

（1）直流配电单元	（2）通信扩展模块安装空间	（3）整流模块安装空间
（4）交流配电单元	（5）SMU02B	（6）UIM02C

插框出厂时，RTN+母排已默认与插框PE短接。

配电单元

ETP48600-C11A1直流配电单元如图3-5所示，交流配电单元如图3-6所示，配电规格如表3-1所示。

图3-5 ETP48600-C11A1直流配电单元（无盖板）

（1）BLVD空开	（2）LLVD空开	（3）电池空开
（4）电池强制上电开关	（5）RTN+母排	（6）太阳能输入正极接线端子
（7）太阳能输入负极接线端子

图3-6 ETP48600-C11A1交流配电单元（无盖板）

（1）市电输入空开	（2）油机输入空开	（3）交流输入N接线端子
（4）交流输出空开与接线端子	（5）维护插座与保护空开	（6）整流模块空开
（7）C级防雷器	（8）B级防雷器

表3-1 配电规格

项目	配电规格
输入制式	220/380V AC三相四线兼容220V单相
交流配电	交流输入：2路100A/3P空开，手动互锁切换 交流输出：1路63A/3P空开（整流模块空开），6路32A/1P空开，2路10A/1P，维护插座（带16A保护空开）
直流配电	BLVD_COM空开：1路63A/1P，1路16A/1P BLVD1空开：1路63A/1P BLVD2空开：1路63A/1P BLVD3空开：1路63A/1P LLVD1空开：2路125A/1P LLVD2空开：2路125A/1P LLVD3空开：2路125A/1P
电池支路	2路125A/2P空开

 ETP48600-C11A1华为嵌入式电源

Etp48600-c11a1 Huawei product overview etp48600-c11a1 is Huawei's embedded power supply system. The maximum capacity of the power supply meets 36kw. It is suitable for 3G / 4G / 5G and other core base stations with high requirements and high working current, but the site installation space is tight. It is used for site power supply and capacity expansion and reconstruction of existing sites.

Etp48600-c11a1 Huawei embedded power supply converts AC to DC and supports - 48V to - 57V voltage output to supply power to communication equipment.
