华为R100030G1充电桩1000VDC模块30KW/2U

华为R100030G1充电桩1000VDC模块30KW/2U 华为R100030G1高效率、高功率密度AC-DC充电桩模块1000VDC 30KW 2U 产品类型 R100020G1(20kW海外版) R100030G1(30kW国内版) 华为出品，必属精品.质量稳定的华为30KW充电桩模块R100030G1具有宽电流范围输出，适应市场大部分业务需求，适用于充电桩，医疗，军工行业的华为R100030G1是国内此类模块质量最为可靠的产品!

华为R100030G1 是一款高效率、高功率密度的 AC-DC 充电桩模块，支持 260V AC～485V AC （线电压）三相四线制输入，输出电压范围为 200V DC～1000V DC，额定输出功率 30kW。 充电模块采用隔离设计的 CAN 通信接口，与监控模块之间的通信采用 CAN 通信协 议，通过系统监控可设定充电模块输出电压模式，并实现调压、限流、模块开关机等功能。

华为R100030G1高效率、高功率密度AC-DC充电桩模块含义 取值 1 模块系列名称 Rectifier

2 输出电压 1000V DC 3 额定输出电流 30A

4 效率类型 G （Green），绿色高效模块

5 模块版本号 1

华为R100030G1高效率、高功率密度AC-DC充电桩模块工作模式

充电模块具有低压模式和高压模式，具备满功率输出能力，以兼容更多车型充电并满 足快充需求。根据噪音要求，充电模块具有静音模式和标准模式。

充电模块出厂配置为自动切换模式，根据模块输出端口电压自动切换、根据设定电压 自动切换、根据监控反馈电池电压自动切换，自动切换为低压模式或高压模式。 支持手动切换模式，通过系统监控手动设置为低压模式或高压模式。  低压模式：输出范围为 200V DC～500V DC  高压模式：输出范围为 400V DC～1000V DC 充电模块出厂配置为标准模式，用户可根据降噪要求，通过系统监控设置为静音模 式。  静音模式：提供多个档位静音模式，在静音模式下模块输出功率会有相应降额  标准模式：输出额定功率 30kW

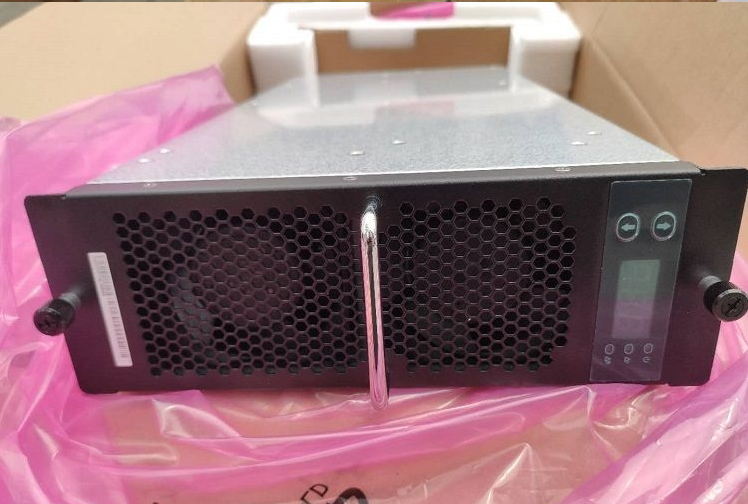

华为R100030G1高效率、高功率密度AC-DC充电桩模块显示面板

充电模块的显示面板由 3 个指示灯、3 位数码管和 2 个按键组成。  指示灯可以指示充电模块的运行状态。  数码管可以显示充电模块的输出电压、输出电流、硬件地址、开关机状态、软件 版本和故障码（不能同时显示多种）。  通过按键，可以手动设置输出电压、输出电流、硬件地址和模块开关机。 若两个模块的硬件地址设置相同，会产生模块硬件地址重复告警。

华为R100030G1高效率、高功率密度AC-DC充电桩模块分组和地址分配

 可通过系统监控设置模块的分组，组内模块可自动实现均流控制。  充电模块可以实现组内的软地址自动分配，方便识别各个模块，但软地址可能跟 充电桩的槽位序号不一致。  设置模块的硬件地址，可使模块的地址与充电桩的槽位序号一致。模块的硬件地 址，掉电后依然保存。

 新增、减少或更换充电模块，模块软地址重新分配。  将 1 个充电桩内的充电模块，插拔到另 1 个充电桩，若产生了模块硬件地址重复告警，需重 新设定该模块的分组和硬件地址。

华为R100030G1高效率、高功率密度AC-DC充电桩模块关键特征

 宽输入电压范围：260V AC～485V AC  宽工作温度范围：-35℃～+75℃  额定输出电压：1000V DC  最大输出功率：30kW  支持热插拔功能  支持风扇智能调速  支持 CAN 总线通信功能  支持 LED 和数码管显示告警  支持调压、限流、均流功能  具有完善的保护功能 − 环境低/过温保护 − 输入侧：支持过/欠压保护、三相不平衡保护 − 输出侧：支持过压保护、短路保护 − 支持输出反灌隔离  支持分组设置 − 支持系统监控对总线上不同组别的模块进行分组控制 − 支持分组号和硬件地址掉电存储

 焊板式信号针输出端子：连接器型号为华丰 DY98-01Z03，将外部转接板（用户自 备）安装到信号端子上，焊接固定，再连接通讯线缆。  压线式信号针输出端子：连接器型号为华丰 DY98-01Z02，将通讯线缆（用户自 备）压接好信号金属插孔，再插入输出连接器对应管脚。

 安装完成后上电，用万用表检查与充电模块输出端子连接的机柜铜排处，电压是 否在正常范围内（低压模式 200V DC～500V DC，高压模式 400V DC～1000V  DC ）。  确认充电模块电源指示灯常亮，数码管显示电压与万用表的测量值一致，表示设 备已正常运行。  如果有模块分组需求，设置充电模块的硬件地址。

 华为R100030G1高效率、高功率密度AC-DC充电桩模块

尺寸（H×W×D）  84mm×218mm×458mm（不带包材）  142mm×350mm×605mm（带包材） 重量  ≤15kg（不带包材）  ≤16kg（带包材） 防护等级 IP20

Huawei products must be excellent products Huawei r100030g1 charging pile 1000VDC module 30kW / 2U Huawei r100030g1 / 30kW / 1000VDC charging pile module Huawei r100030g1 high efficiency and high power density AC-DC charging pile module Huawei r100030g1 is a high efficiency and high power density AC-DC charging pile module, which supports 260V AC ~ 485v AC (line voltage) three-phase four wire system input, output voltage range is 200V DC ~ 1000V DC, and rated output power is 30kW. The Huawei 30kW charging pile module r100030g1 with stable quality has a wide current range output, which meets most of the business needs of the market. Huawei r100030g1, which is suitable for charging piles, medical care and military industries, is the most reliable product of this kind of module in China!

 华为R100030G1高效率、高功率密度AC-DC充电桩模块

尺寸（H×W×D）  84mm×218mm×458mm（不带包材）  142mm×350mm×605mm（带包材） 重量  ≤15kg（不带包材）  ≤16kg（带包材） 防护等级 IP20
