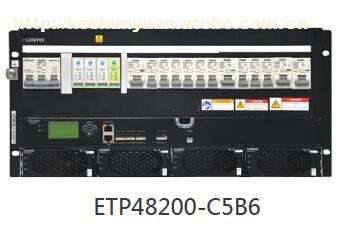

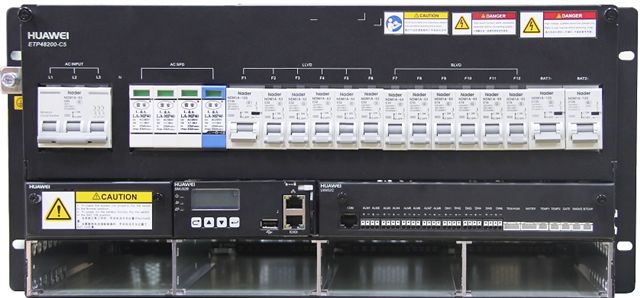

华为通信ETP48200开关电源48V200A技术参数/报价华为ETP48200,华为通信电源,华为开关电源，华为通信ETP48200开关电源48V200A技术参数/报价 华为ETP48200是华为公司研发的AC/DC嵌入式电源系统，可配置4个48V/50A 1U高效整流模块，满足大200A的直流输出。各功能单元采用标准化尺寸设计，结构紧凑，支持标准19英寸机架安装。系统可适应宽范围的交流输入，具备智能化蓄电池管理、远程管理等功能。 山东格伦德电源电源科技有限公司 联系人：孟经理 咨询热线：183-6606-8668
此系统可配置48V/50A 2U高整流模块，满足从50A到200A的直流宽范围输出，是应用场景非常广泛的直流电源系统。各功能单元采用标准化尺寸设计，支持标准19英寸机架或嵌入式机柜等多种安装方式。系统可适应宽范围的交流输入，具备智能化蓄电池管理、远程管理等功能。 .产品特点 85～300VAC超宽交流电压输入范围 整流模块工作温度范围达-40～+75℃ 支持热插拔技术，安装维护便利 标准安装结构设计，通用性强 电源结构紧凑，节省空间，节省安装成本 高效整流模块效率96%以上，节能减排 完善的模块休眠功能，进一步提高系统效率 智能化蓄电池管理和电池保护，延长电池使用寿命 支持环境监控，可通过干接点、串口或网络接口实现远程管理 插框：整体5U,1U 整流模块安装空间,4U 配电空间 监控单元：SMU06C1 输入制式：220/380VAC三相四线兼容220VAC单相 交流输入范围：85-300V,45-66HZ； 交流配电：1路63A/3P空开 直流配电：LLVD：1路80A/1P，6路32A/1P；BLVD：1路80A/1P，2路32A/1P,1 路10A电池支路：2路125A/1P空开 可配置4个R4850N6整流模块 交流防雷：标称雷击放电电流20kA，雷击放电电流40kA，8/20μs 直流防雷：差模10kA，共模20kA，8/20μs 三、特点 1U整流模块：高密度（42.7W/inch3）、高效率（>96%），高温下可靠输出（55℃以下输出不降额） 电源宽工作温度范围：-40～+65℃ 电源模块支持热插拔，安装维护便利 标准安装结构设计，通用性强 电源结构紧凑，节省空间，节省安装成本 完善的模块休眠功能，进一步提高系统效率 智能化蓄电池管理和电池保护，延长电池使用寿命 支持环境监控，可通过干接点、串口或网络接口实现远程管理 华为ETP48200配置说明 插框：整体5U,1U 整流模块安装空间,4U 配电空间 监控单元：SMU06C1 输入制式：220/380VAC三相四线兼容220VAC单相 交流输入范围：85-300V,45-66HZ； 交流配电：1路63A/3P空开 直流配电：LLVD：1路80A/1P，6路32A/1P；BLVD：1路80A/1P，2路32A/1P,1 路10A电池支路：2路125A/1P空开 大可配置4个R4850N6整流模块 交流防雷：标称雷击放电电流20kA，大雷击放电电流40kA，8/20μs 直流防雷：差模10kA，共模20kA，8/20μs 华为ETP48200特 点 1U整流模块：高密度（42.7W/incspan）、高效率（>96%）， 高温下可靠输出（55℃以下输出不降额） 电源宽工作温度范围：-40～+65℃ 电源模块支持热插拔，安装维护便利 标准安装结构设计，通用性强 电源结构紧凑，节省空间，节省安装成本 完善的模块休眠功能，进一步提高系统效率 智能化蓄电池管理和电池保护，延长电池使用寿命 支持环境监控，可通过干接点、串口或网络接口实现远程管理 ETP48200-C5B6基本参数 系统参数 尺寸：482.6mm（宽）×330mm（深）×5U（高） 重量：≤20kg (不含整流模块) 散热方式：自然散热 安装方式：19英寸机架或者嵌入式机柜安装 走线方式：上进线，上出线 维护方式：前操作、前维护，支持模块级更换 防护等级：IP20 交流配电 输入模式：220/380V AC三相，兼容220V AC单相 输入电压：380VAC/220VAC 交流输入：1×63A/3P 输入频率：45~66Hz，额定值：50Hz/60Hz 防雷：20kA/40kA，8/20μs 直流配电 输出电压：-42~-58V DC， 额定值：-53.5V DC 大功率：12kW 电池空开：2×125A/1P 负载空开： LLVD: 1×80A/1P, 6×32A/1PBLVD: 1×80A/1P, 2×32A/1P, 1×10A/1P 防雷：10kA/20kA，8/20μs 整流模块 输入电压：85VAC～300 VAC，额定值：220VAC 效率：＞96%* 额定功率：3000W（176~300VAC） 工作温度：-40℃~+75℃（55℃以上降额输出） 尺寸：105mm（宽）×281mm（深）×40.8mm（1U/高） 重量：≤2kg 散热方式：强制风冷 功率因数：≥0.99 THD：≤5% 监控单元 信号输入：1路模拟量（电池温度）4路开关量（2路公共输入，门磁，12V锂电激活口） 告警输出：6路干接点输出 通信接口：RS232/485 显示类型：LCD 环境 运行环境温度：-40℃~+65℃ etp48200-c5b6基本参数 系统参数 尺寸：482.6mm（宽）×330mm（深）×5u（高） 重量：≤20kg (不含整流模块) 散热方式：自然散热 安装方式：19英寸机架或者嵌入式机柜安装 走线方式：上进线，上出线 维护方式：前操作、前维护，支持模块级更换 防护等级：ip20 交流配电 输入模式：220/380v ac三相，兼容220v ac单相 输入电压：380vac/220vac 交流输入：1×63a/3p 输入频率：45~66hz，额定值：50hz/60hz 防雷：20ka/40ka，8/20μs 直流配电 输出电压：-42~-58v dc， 额定值：-53.5v dc 最大功率：12kw 电池空开：2×125a/1p 负载空开： llvd: 1×80a/1p, 6×32a/1pblvd: 1×80a/1p, 2×32a/1p, 1×10a/1p 防雷：10ka/20ka，8/20μs 整流模块 输入电压：85vac～300 vac，额定值：220vac 效率：＞96%* 额定功率：3000w（176~300vac） 工作温度：-40℃~+75℃（55℃以上降额输出） 尺寸：105mm（宽）×281mm（深）×40.8mm（1u/高） 重量：≤2kg 散热方式：强制风冷 功率因数：≥0.99 thd：≤5% 监控单元 信号输入：1路模拟量（电池温度）4路开关量（2路公共输入，门磁，12v锂电激活口） 告警输出：6路干接点输出 通信接口：rs232/485 显示类型：lcd 环境 运行环境温度：-40℃~+65℃ 存储温度：-40℃~+70℃ 运行环境湿度：5%~95%( 无凝露) 海拔：0~4000m 华为通信电源,华为高频开关电源,华为直流电源,华为电源柜,华为-48v开关电源,华为电源官网,华为通信电源柜,华为开关电源柜,华为R48,华为MTS,华为ETP48,华为TP48,华为5G电源 |
