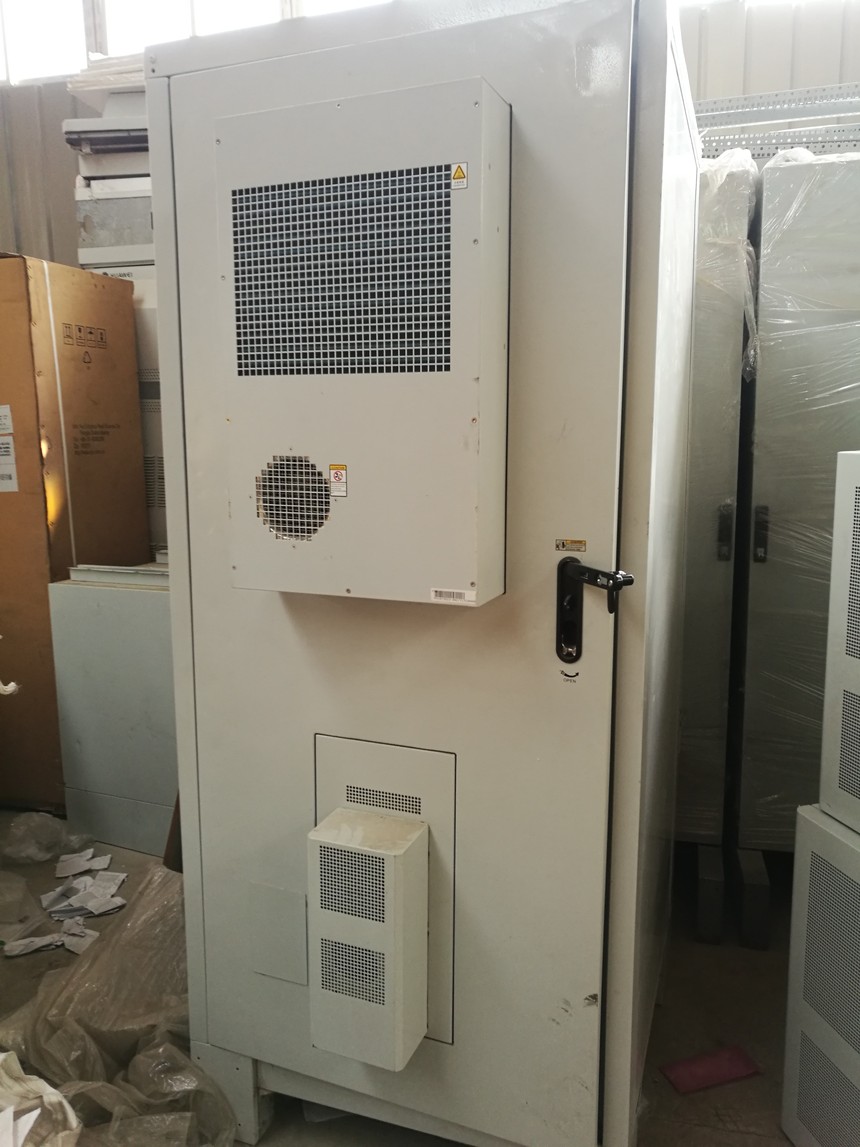

华为室外一体化机柜MTS9513A-AA2101华为通信开关电源柜MTS9000A技术参数/报价MTS9513A-AA2101,华为MTS9000A,华为室外一体化机柜,华为通信电源柜,华为开关电源,华为电源柜，华为室外一体化机柜MTS9513A-AA2101华为通信开关电源柜MTS9000A技术参数/报价 户外柜尺寸：900宽x900深（不含空调）x2100高
山东格伦德电源科技有限公司 联系人：孟经理 咨询热线：183-6606-8668 华为室外智能站点解决方案MTS9000A以其简单、智能和高效特性帮助运营商实现网络简单部署、全网节能、高 效运维和未来平滑演进。华为MTS9000A解决方案高度集成供电系统、温控系统、站点监控系统及收容系统，为 主设备提供安全可靠的能源供应及工作环境。
华为MTS9000A适用于各类室外站点部署，包括： 无线覆盖站点 传输节点站 企业通讯网络 华为室外智能站点解决方案 MTS9000A 应用场景 华为室外智能站点解决方案MTS9000A的先进特性以及丰富智能管 理功能使得通信站点电源系统部署维护更简单，运行更高效。 解决方案 模块化设计 华为MTS9000A产品的各个子系统均采用全模块化设计， 使得站点方案更灵活，未来升级更平滑。MTS9000A机柜 支持散件拼装，2人15分钟即可完成，此外配电部分、内 部安装支架、温控系统均采用模块化设计，支持未来的平 滑升级。 30分钟快速拼装 智能电池管理iBMS 华为MTS9000A智能电池管理系统通过对 每节电池的参数实时在线测量实现对每节 电池的SOH和SOC监测，以实现延长电池 组寿命及降低站点意外掉站次数的目的。 智能门禁管理 华为MTS9000A门禁管理系统可以帮助客户使站点运维更加方便和安全，电子门锁支持的开锁方式包括以 下三种： 在有效期内的已被授权磁卡, 使用有效用户名/密码近端登陆的移动APP 在网管中心通过NetEco系统远程开锁. 整流模块：最高98% 太阳能模块：98.5% 高压直流模块：97% 采用高效器件 1 ～/－ 电源智能休眠技术 多种制冷工作模式 机柜整体热设计 系统废热利用 站点级优化设计 2 系统改进建议 SIEE 承诺 持续改进 3 能源MIMO(多路输入，多路输出) 多路能源输入，多路能源输出是MTS9000A支持的重要智能特性，MTS9000A统一了多种能源制式的输入 控制，从而支持同时接入市电、太阳能、油机、HVDC等多种制式能源，同时支持-48VDC，220VAC， HVDC等多种制式的能源输出，从而大幅提高站点能源可用性，降低选址难度。 100% >80.0% 健康 60.0% ~ 80.0%亚健康 <60.0% 故障 100% 184Ah 健康度 荷电状态 -48V, DC 交流 RRU 无线基站 24VDC 设备 60 VDC 设备 市电 太阳能 油机 电池 MTS9000A -60V, DC +24V, DC 220V, AC 电源 BBU 传输 电池 DPS+设备 225～400V, DC 站点级高效 相对于传统方案中对整流模块部件效率的关注，华为MTS9000A通信能源解决方案更关注站点级效率提升， MTS9000A一方面采用华为业界领先的高效整流模块，同时还提供站点能效（SIEE, Site Infrastructure Energy Efficiency）测算功能来衡量系统整体效率表现。根据采集的数据以及对站点能源系统的分析，华 为可提供一系列行之有效的改进方法，帮助客户提高站点能效，节约运行成本。 站点能效管理 华为MTS9000A内置能耗测量功能，对能源系统的能量输入和输出进行测量，并上传至NetEco， NetEco可以根据客户自定义要求对单站及全网能效进行统计分析，进而发掘改进点，进行针对性的升 级改造，提升运行效率，降低运行成本。 SIEE= EL EF+EG+ER 制冷耗能 热逸散能量 控制器耗能 其他 EL : 通信主设备消 耗的能量 ER EG EF 移动APP管理 华为MTS9000A支持使用移动APP对网络能源系统进行管理，MTS9000A移动APP不仅可以通过无线 网络登录NetEco服务器实现管理功能，也可以通过验证用户名密码的站点集成WIFI网络登录。 MTS9000A移动APP使能源网络管理随时随地。 智能配电iDCDB MTS9000A智能配电单元iDCDB提供智能配电功能，支持每路用电量计量，远端上下电控制，每路限 流值远程调节及过流、短路保护等功能，提供基于RS485串口通信及故障告警上报功能。iDCDB使站 点用电可以详细计量，配电管理更加方便、高效。iDCDB配电模块可与模块混插，实现负载平滑扩容。 iDCDB 配电模块 SMU02B 负载 1 负载 2 负载 3 负载 4 负载 …… iDCDB智能配电单元 智能视频监控 为了帮助客户减少因盗窃而受到的设备损失，华为MTS9000A系统提 供选配智能视频监控功能，当站点受到非法入侵时，安装在站点侧的 夜视摄像机会自动记录非法入侵前后的视频图像，并将图像实时回传 至网管中心的NetEco服务器，为客户追回设备损失提供重要线索。 Camera 4G/IP NetEco SMU02B 电池合路器iDTS MTS9000A电池合路器iDTS可支持不同容量、不同类型的新旧电池混用而不影响电池使用寿命，从而达 到减少建站（站点扩容）开支。每个系统最多可支持3个电池合路器接入（4组电池并联）。 电池组1 电池组2 电池组3 电池组4 iDTS 1 iDTS 2 iDTS 3 客户价值 简单 系统模块化设计，结构紧凑，柜体支持快速拼装 支持多路能源输入输出MINO，选址建设更简单 高效 配备华为业界领先的高效整流模块，温控设计及站点级能效分析管理，使站点运行更高效 可靠 支持全面的智能网络能源监控，支持移动APP，站点信息随时掌握 智能视频监控、智能门禁使站点更安全，智能电池管理管理助力提升站点能源可靠性 智能配电EFUSE MTS9000A智能配电EFUSE功能同iDCDB，提供1U模块化配电，单模块支持更多的负载分路。 智能部件 智能电池管理检测单元 iBox IP摄像头 产品类型 智能电池管理检测单元 iBox 参数 尺寸 115mm*80mm*35mm(W*H*D) 安装方式 柜内侧壁安装 工作电压 12V ± 15% 工作电流 <100mA 通讯接口 北向接口： Modbus；南向接口： Zigbee 部件 IP摄像头 参数 像素 二百万 红外距离 50m 输出格式 H.264：High/Main/Baseline Profile； H.265： Main Profile 5.1； MJPEG 分辨率 1920×1080，1280×720，720×576，352×288 通信接口 RJ45×1，RS-485×1 工作电压 D C 1 2 V ± 2 5 % ， D C 2 4 V ± 2 5 % ， AC24V±24.9%，PoE(IEEE 802.3at/af) 功耗 3.5W（最大15W） 工作温度 -40˚C ~70˚C 产品类型 智能电池管理检测单元 iBat 12V单体 参数 尺寸 80mm*35mm*115mm（W*D*H） 工作电压 10.5~15 VDC 工作电流 <5mA 检测精度 电压精度：±0.5%；内阻：±0.1mΩ；温度：±3℃ 通信方式 Zigbee（无线） 工作温度 -20˚C ~65˚C 产品类型 智能电池管理检测单元 iBat 2V单体 参数 尺寸 80mm*35mm*115mm（W*D*H） 工作电压 1.75~2.5 VDC 工作电流 <5mA 检测精度 电压精度：±0.5%；内阻：±0.01mΩ；温度：±3℃ 通信方式 Zigbee（无线） 工作温度 -20˚C ~65˚C 智能电池管理检测单元 iBat 12V 智能电池管理检测单元 iBat 2V 交流检测单元 产品类型 SIEE交流输入能耗检测单元 参数 尺寸 200mm*100mm*43.2mm（W*D*H） 工作电压 36~72 VDC 工作电流 <100mA 检测电压范围 90~300VAC, 精度±3V 检测电流范围 0~75A，精度±1A 工作温度 -20˚C ~65˚C 电池合路器iDTS 产品类型 iDTS电池合路器 参数 尺寸 442mm*86.1mm*310mm（W*H*D） 工作电压 43.2~60VDC 输出电流 200A 工作温度 -20℃~65℃ 通信接口 Can接口（RJ45端子） 电子门锁 产品类型 智能门禁 参数 工作电压 12V ± 20% 工作电流 <60mA 开锁方式 磁卡，近端APP，OSS，站点LUI 开锁记录 开锁时间以及卡号 防护等级 关门状态：IP55 iDCDB配电模块 产品类型 iDCDB配电模块 参数 尺寸 105mm*281mm*40.8mm (W*D*H) 配电 4 路，最大25A/路 (0.1A至25A可设定) SPD 差模: ±1kV，共模：±2kV 工作电压 40~60VDC 最大输入电流 70A 华为通信电源,华为高频开关电源,华为直流电源,华为电源柜,华为-48v开关电源,华为电源官网,华为通信电源柜,华为开关电源柜,华为R48,华为MTS,华为ETP48,华为TP48,华为5G电源 |
