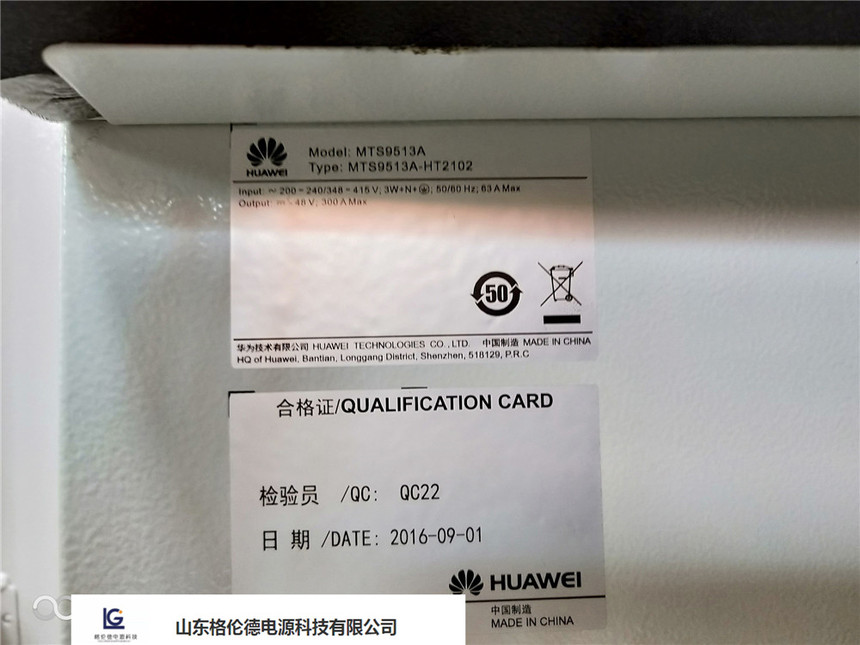

华为室外一体化机柜MTS9513A-HT2102华为通信电源柜技术参数/报价

华为MTS9513A,华为室外一体化机柜,华为通信电源柜，华为室外一体化机柜MTS9513A-HT2102华为通信电源柜技术参数/报价

山东格伦德电源科技有限公司  联系人：孟经理        咨询热线：183-6606-8668

机柜指标

项目

指标

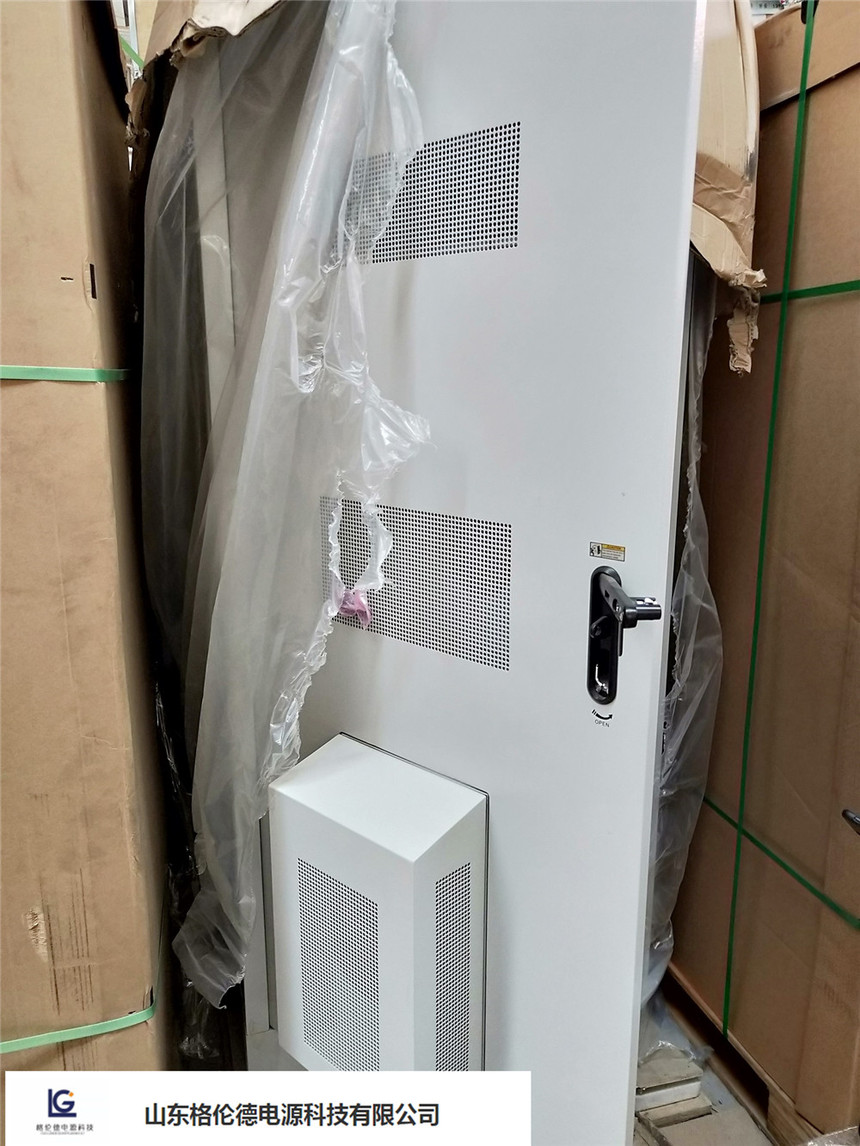

机柜外尺寸（高×宽×深）

2030mm×815mm×735mm

机柜重量

≤210kg（不包含整流模块）

电池

最大2组150Ah（狭长型）

温控方式

设备舱：热交换HXC150S

电池舱：TEC空调

防护等级

IP55

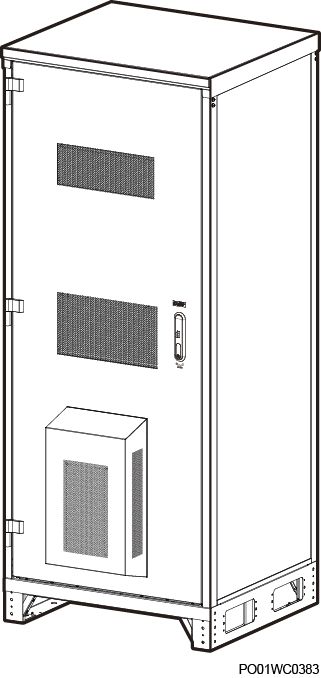

产品概述

本解决方案为无线通信站点提供户外物理工作环境、安全系统和监控组网的整体解决方案，集成了户外机柜、温控设备、通信电源、监控、网管系统、交直流配电、防雷等功能，并为用户预留足够的安装空间，是一系列高效、智能、一体化站点解决方案。

产品特点如下：

  • 高效站点

    • 电池休眠

    • 温控节能

    • 高密度热交换

  • 智能化站点

    • IP、GPRS、带内组网

    • 电池SOC、SOH检测

    • 智能防盗管理

    • 智能温控管理

    • License安全管理

    • 多级下电管理

    • 多家用户电度计量及比例管理

  • 一体化站点

    • 机柜快速拼装

    • 配电模块化配置

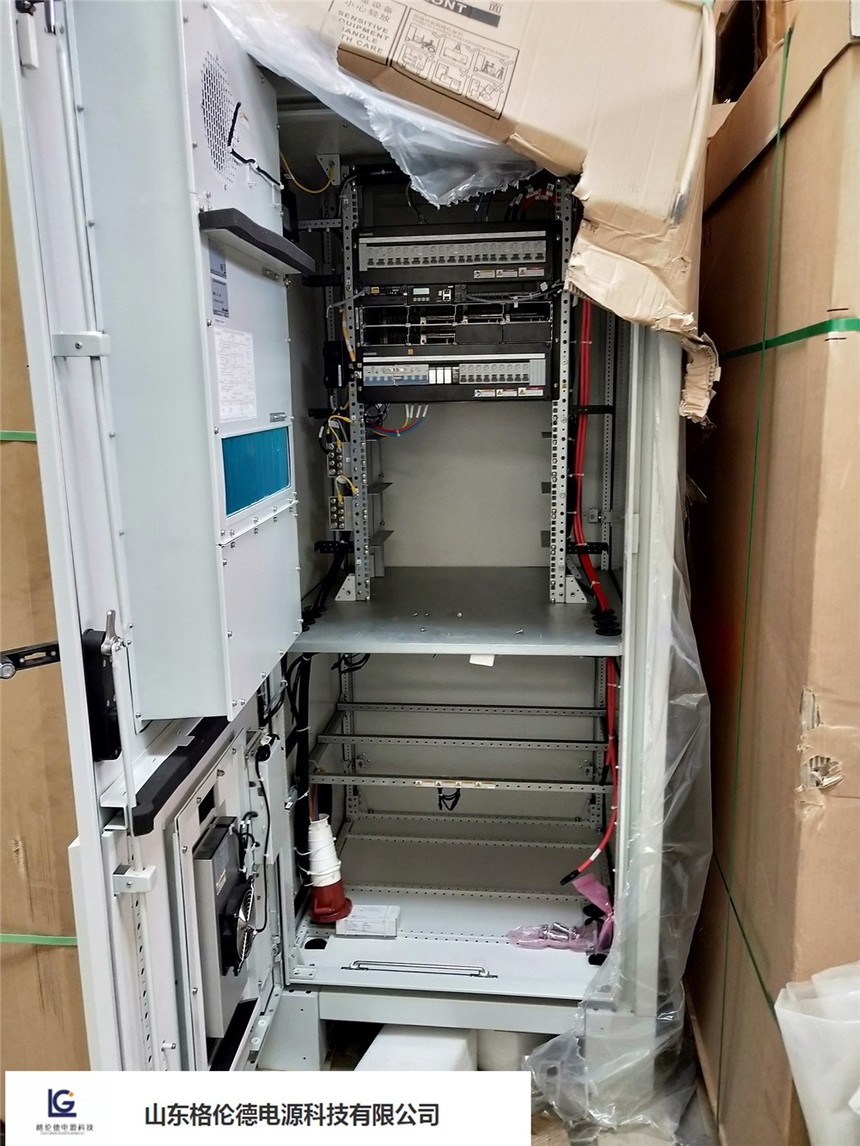

（1）交流输出盒

（2）热交换HXC150S

（3）接地排

（4）TCUC控制盒

（5）TEC空调

（6）门磁传感器

（7）直流输出盒

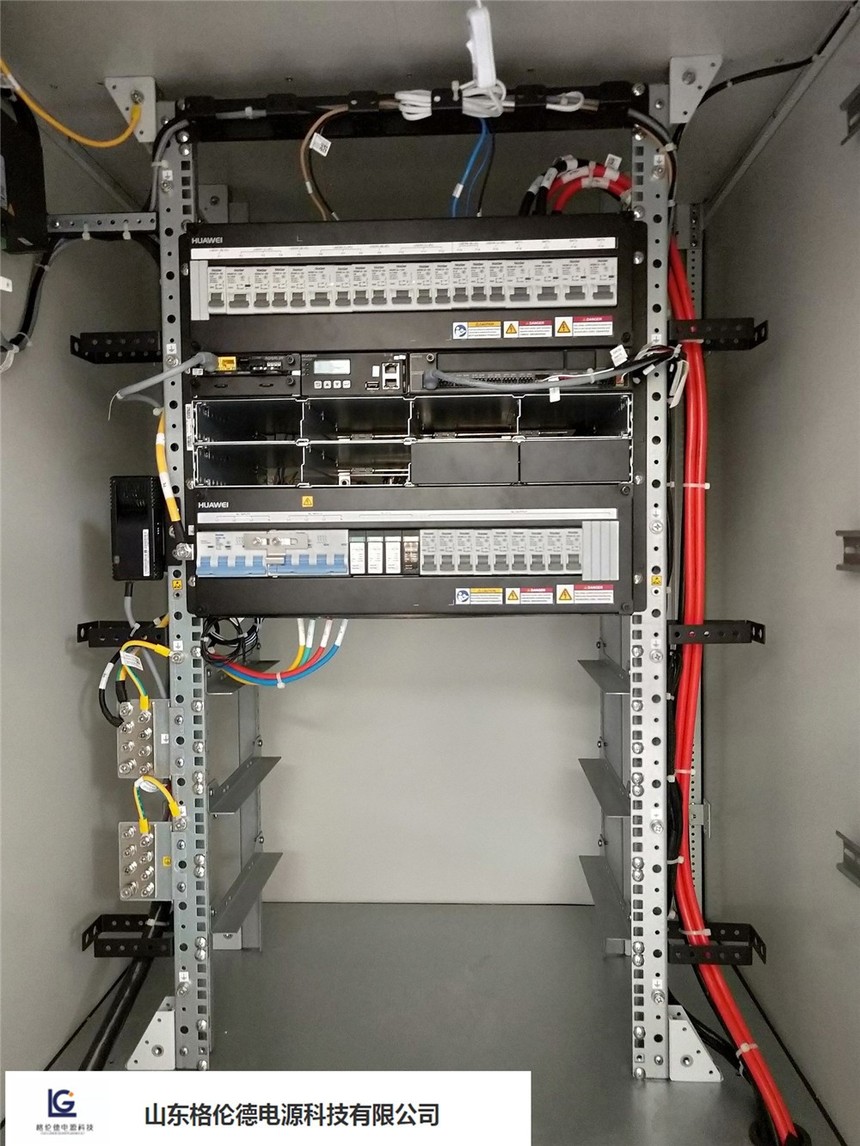

（8）电源插框ETP48400-C9A6

（9）用户设备空间

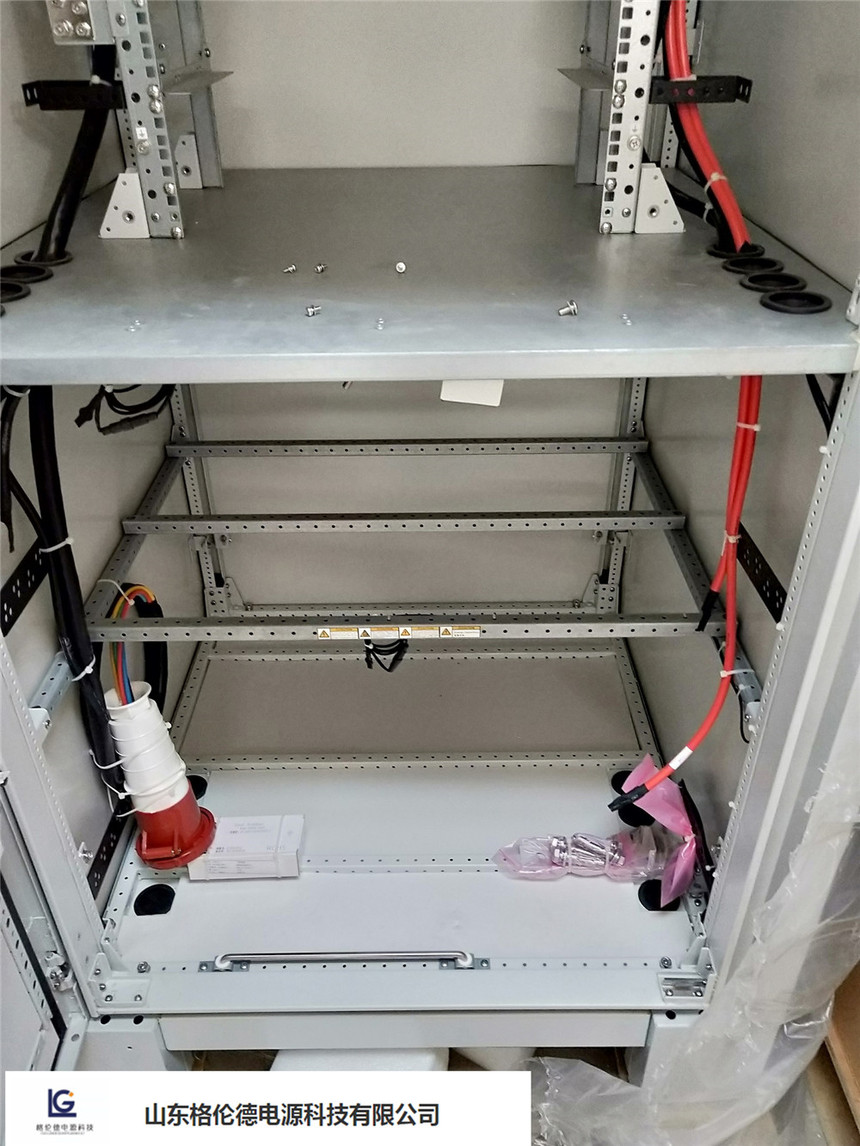

（10）电池安装空间

（11）走线孔


整流模块

整流模块将输入的交流电转换成稳定的直流电。

图3-9 整流模块外观

（1）电源指示灯

（2）告警指示灯

（3）故障指示灯

（4）拨销

（5）把手


表3-6 整流模块指示灯说明

指示灯

颜色

状态

说明

电源指示灯

绿色

常亮

整流模块有交流输入。

常灭

无交流输入。

整流模块内部损坏。

0.5Hz闪烁

人工查询状态。

4Hz闪烁

整流模块处于应用程序加载状态。

告警指示灯

黄色

常灭

整流模块无保护告警。

常亮

  • 环境温度过高引发预告警。

  • 环境温度过高或过低保护关机告警。

交流输入过欠压保护。

整流模块休眠关机。

0.5Hz闪烁

整流模块与外部通讯中断。

故障指示灯

红色

常灭

整流模块无故障。

常亮

输出过压锁死。

整流模块内部故障引起的无输出。

监控模块SMU02B

面板

图3-10 SMU02B面板

（1）运行指示灯

（2）次要告警指示灯

（3）重要告警指示灯

（4）按键

（5）USB接口（该端口支持安全保护机制）

（6）通信口RS485/RS232

（7）把手

（8）拨销

（9）通信口FE

（10）液晶显示屏



指示灯

表3-7 指示灯说明

名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

次要告警指示灯

黄色

常灭

无次要告警和提示告警

常亮

有次要告警或提示告警

重要告警指示灯

红色

常灭

无紧急告警和重要告警

常亮

有紧急告警或重要告警

按键

表3-8 按键说明

按键

名称

说明

向上键

按向上键或向下键可以翻阅菜单或选择参数。

向下键

返回键

按返回键可退回上一级菜单并且不保存所设置的参数。

确认键

  • 在系统信息界面时，按确认键可进入主菜单。

  • 在主菜单中按确认键可进入下一级子菜单。

  • 在子菜单设置参数时按确认键可以保存参数。

说明：

  • 30秒内无按键操作LCD背光灯关闭。

  • 1分钟内无按键操作需重新登录。

  • 设置参数时长按或，参数值将快速增加或减小。

  • 同时按下和并持续10s，可重启SMU。

  • 同时按下和（或）并持续2s，可提高（或降低）LCD对比度。

USB接口

在USB接口中插入开站专用U盘，可进行快速开站，导入导出配置文件，导出运行日志和软件升级等操作。

通过USB接口安装专用WiFi模块后，可近端接入Web界面，方便操作。

非华为提供的WiFi模块，可能造成功能异常或数据丢失，由此带来的损失华为将不承担相应责任。

通信接口

表3-9 通信接口说明

通信接口

通信参数

通信协议

FE

10M/100M自适应

HTTPS协议、NetEco网管协议、SNMP协议、TCP-Modbus协议

RS485/RS232

波特率：1200bit/s、2400bit/s、4800bit/s、9600bit/s、14400bit/s、19200bit/s、115200bit/s

主从协议、电总协议、Modbus协议

说明：

以上端口都支持安全保护机制。

图3-11 通信接口引脚定义
表3-10 FE引脚定义

引脚

信号

说明

1

TX+

FE发送数据

2

TX-

3

RX+

FE接收数据

6

RX-

4、5、7、8

空

－

表3-11 RS485/RS232引脚定义

引脚

信号

说明

1

TX+

RS485发送数据

2

TX-

4

RX+

RS485接收数据

5

RX-

3

RX232

RS232接收数据

7

TX232

RS232发送数据

6

PGND

地（PE）

8

空

－
