华为NE05E&NE08E电源ETP4830-B1A2华为通信电源ETP4830-B1A2技术参数/报价

华为ETP4830-B1A2,华为通信电源,NE05E&NE08E电源，ETP4830-B1A2电源，华为NE05E&NE08E电源ETP4830-B1A2华为通信电源ETP4830-B1A2技术参数/报价

ETP4830-B1A2外置电源系统用于接入220V AC电源，并转换为-53.5V DC电源，为NE设备供电。

外观

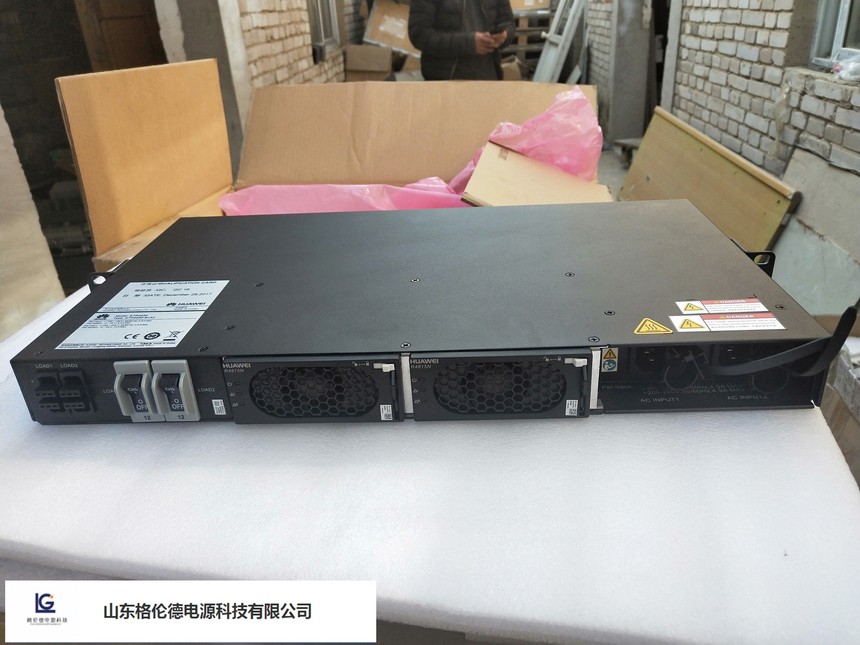

ETP4830-B1A2的外观如图1所示。

图1 ETP4830-B1A2外观

山东格伦德电源科技有限公司  联系人：孟经理        咨询热线：183-6606-8668

指示灯

ETP4830-B1A2电源系统的整流模块指示灯含义分别如表1所示。

表1 整流模块指示灯说明

指示灯	颜色	状态	说明
电源指示灯	绿色	常亮	整流模块有交流输入
		常灭	无交流输入
			整流模块内部损坏
告警指示灯	黄色	闪烁	整流模块无保护告警
		常亮	环境温度过高引发的整流模块限功率预告警； 环境温度过高或过低保护关机告警。
			交流输入过压或欠压保护
故障指示灯	红色	常灭	整流模块无故障
		常亮	输出过压锁死
			整流模块内部故障引起的无输出

接口与开关

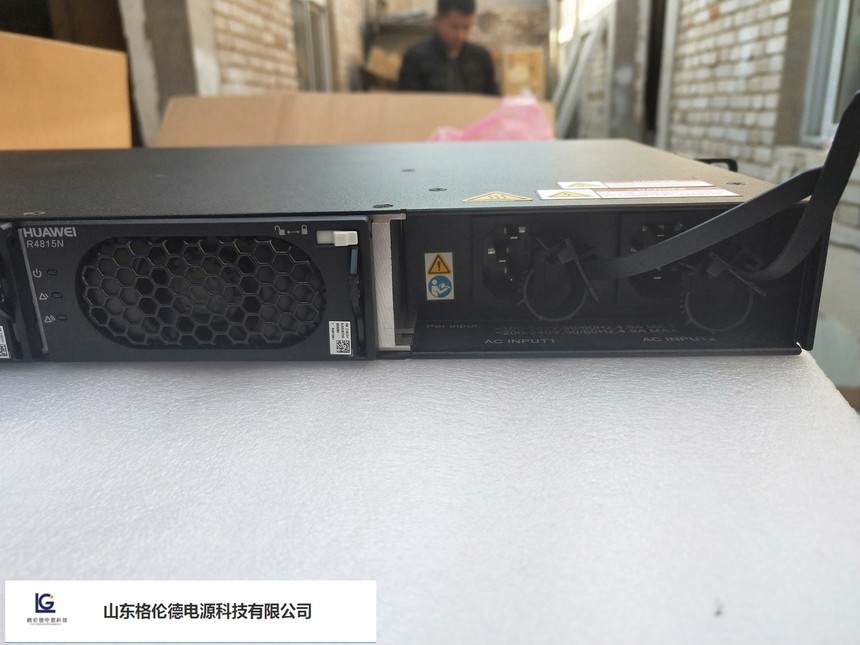

ETP4830-B1A2电源系统的接口与开关如表2所示，对应关系如图2所示。

表2 ETP4830-B1A2电源系统接口说明

接口名称	数量	类型	说明	备注
AC INPUT1	1	接口	220V AC电源输入接口	-
AC INPUT2	1	接口	220V AC电源输入接口	-
LOAD1 (12A)	1	开关	控制负载1输出	-
LOAD2 (12A)	1	开关	控制负载2输出	-
LOAD1	1	接口	负载1输出接口	LOAD1和LOAD2分别为两块PIU单板提供直流电源。
LOAD2	1	接口	负载2输出接口

图2 ETP4830-B1A2电源系统输入输出关系图

技术指标

ETP4830-B1A2的技术指标如表3所示。

表3 ETP4830-B1A2电源系统的技术指标

项目		描述
尺寸		442mm×255mm×43.6mm（宽×深×高）
重量		≤10kg（含模块）
交流输入	输入路数	2
	额定电压	110V AC、220V AC
	电压范围	100V AC～120V AC、200V AC～240V AC
	最大电流	4.9A
直流输出	输出路数	2
	默认输出电压	-53.5V
	最大电流	8.6A（100V AC～120V AC） 12A（200V AC～240V AC）
工作环境温度		-40℃～＋65℃

Huawei etp4830-b1a2, Huawei communication power supply, ne05e & ne08e power supply, etp4830-b1a2 power supply, Huawei ne05e & ne08e power supply, etp4830-b1a2 technical parameters / quotation of Huawei communication power supply etp4830-b1a2

Etp4830-b1a2 external power supply system is used to connect 220V AC power supply and convert it to - 53.5v DC power supply to supply power for NE equipment.

Appearance

The appearance of etp4830-b1a2 is shown in Figure 1.

Figure 1 appearance of etp4830-b1a2

Indicator light

The meaning of rectifier module indicator light of etp4830-b1a2 power supply system is shown in Table 1 respectively.

Table 1 description of indicator light of rectifier module

Indicator light

colour

state

Explain

Power indicator

green

Chang Liang

The rectifier module has AC input

Frequent destruction

No AC input

Internal damage of rectifier module

Warning indicator

yellow

Twinkle

No protection alarm for rectifier module

Chang Liang

Power limit warning of rectifier module caused by high ambient temperature;

Protection shutdown alarm for too high or too low ambient temperature.

AC input overvoltage or undervoltage protection

Fault indicator

Red

Frequent destruction

No fault in rectifier module

Chang Liang

Output overvoltage locked

No output caused by internal fault of rectifier module

Interface and switch

The interface and switch of etp4830-b1a2 power supply system are shown in Table 2, and the corresponding relationship is shown in Figure 2.

Table 2 etp4830-b1a2 power system interface description

Interface name

Number

type

Explain

Remarks

AC INPUT1

One

Interface

220V AC power input interface

-

AC INPUT2

One

Interface

220V AC power input interface

-

LOAD1 (12A)
