华为ETP4850-D1A1通信电源华为通讯设备供电ETP4850-D1A1参数及报价

华为ETP4850-D1A1,华为通信电源,华为通讯设备电源，华为ETP4850-D1A1通信电源华为通讯设备供电ETP4850-D1A1参数及报价

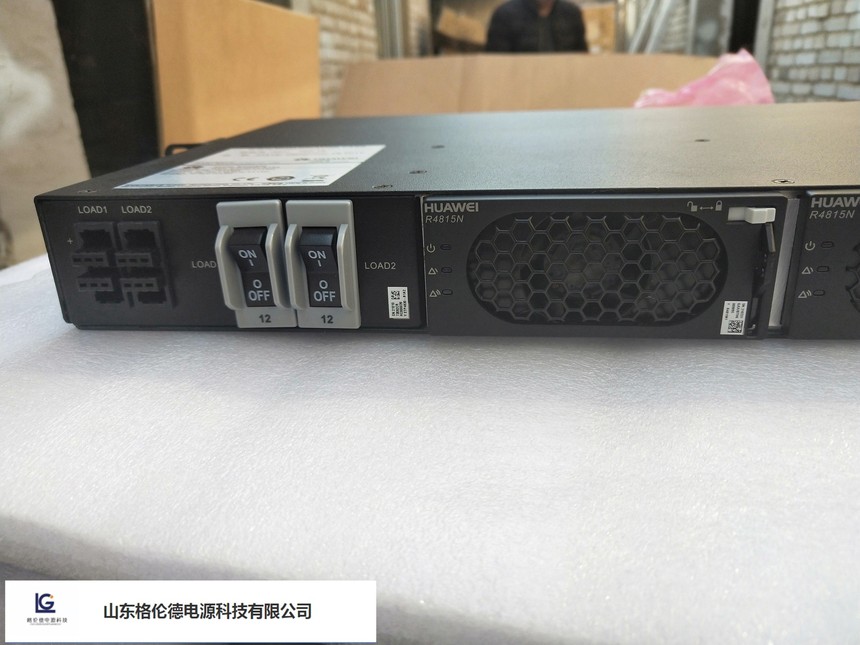

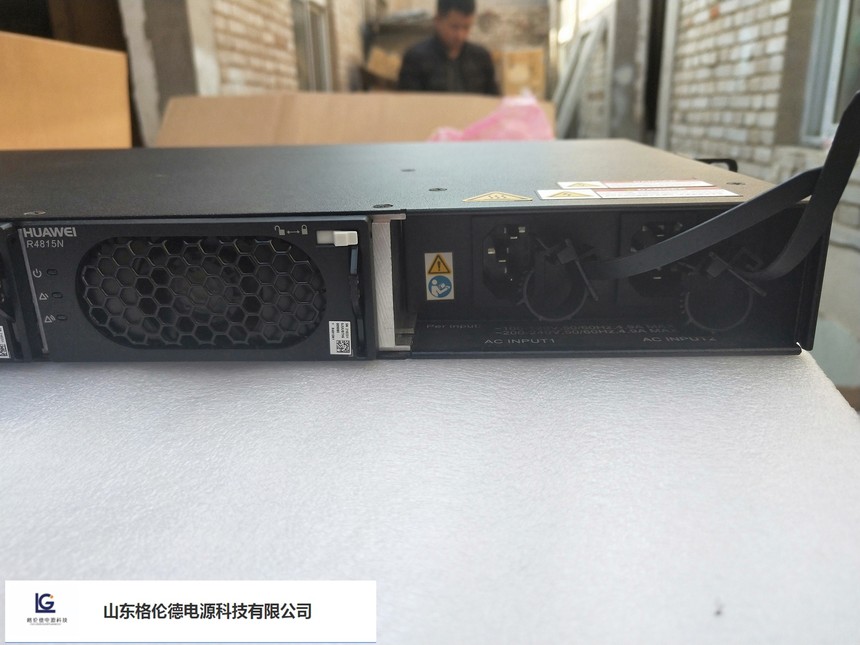

外观介绍

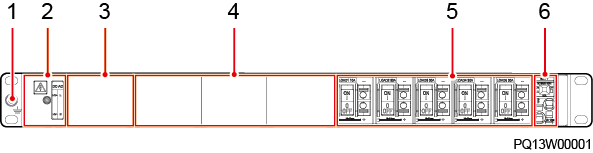

图3-1 外观介绍

（1）接地螺丝	（2）输入端子	（3）监控模块安装空间
（4）整流模块安装空间	（5）直流输出开关和接线端子	（6）电池开关和接线端子

山东格伦德电源科技有限公司联系人：孟经理咨询热线：183-6606-8668

产品概述

ETP4850-D1A1是嵌入式电源系统，给-48V DC系列的通信设备供电，最大输出电流为50A。

系统特点

电源系统支持交流或直流输入。交流输入时，电压范围为85V AC～300V AC；直流输入时，电压范围为85V DC～420V DC。
完善的电池管理功能
网络化设计，提供一路CAN接口、两路RS485接口
具有通信、告警等功能，支持远程监控和在线升级
支持整流模块、监控模块热插拔

系统配置

表2-1 系统配置

项目	系统配置
插框	1U电源系统
配电单元	交直流输入：M4 OT接线端子直流输出：1路10A/1P，4路30A/1P 电池支路：1路50A/1P
整流模块	最大可配置3个R4815G2
监控模块	SMU11C或SMU11B

监控模块SMU11B

外观

图3-2 SMU11B外观

（1）运行指示灯	（2）次要告警指示灯	（3）重要告警指示灯
（4）接线端子	（5）COM口	（6）把手
（7）SN码位置	（8）FE口

指示灯

表3-1 指示灯说明

名称	颜色	状态	说明
运行指示灯	绿色	常灭	监控模块故障或无电源输入。
		慢闪（0.5Hz）	监控模块正常工作，与上位机通信正常。
		快闪（4Hz）	监控模块正常工作，与上位机通信不正常。
次要告警指示灯	黄色	常灭	无次要告警和提示告警。
次要告警指示灯	黄色	常亮	有次要告警或提示告警。
重要告警指示灯	红色	常灭	无紧急告警和重要告警。
重要告警指示灯	红色	常亮	有紧急告警或重要告警。

接线端子

图3-3 接线端子

表3-2 SIG1接线端子引脚定义

引脚	信号	说明
1	DI1+	输入干接点
6	DI1-	输入干接点
2	IO1+	输入干接点/输出干接点（作为输入干接点时，告警条件：断开时正常，闭合时告警；作为输出干接点时，告警动作：正常时断开，告警时闭合。）
3	IO1-
4	IO2+
5	IO2-
7	IO3+
8	IO3-
9	IO4+
10	IO4-

表3-3 SIG2接线端子引脚定义

引脚	信号	说明
1	VD1	电池中点电压检测接口1
6	VD2	电池中点电压检测接口2
2	BTE	电池温度传感器接口
3	BTE	电池温度传感器接口
4	ETE	环境温度传感器接口
5	ETE	环境温度传感器接口
7	GAT	门磁传感器接口
8	GAT	门磁传感器接口
9	CAN+	CAN通信接口
10	CAN-	CAN通信接口

通信接口

表3-4 通信接口说明

通信接口	通信参数	通信协议	用途
COM	波特率：9600bit/s、19200bit/s、115200bit/s自适应	主从协议	管理站点设备或第三方设备，为外部设备提供12V供电。用于连接南向端口，扩展DI/DO盒。
FE	10M/100M自适应	SNMP协议、HTTPS协议	连接上层网管或连接第三方网管。
说明：以上端口都支持安全保护机制。

图3-4 COM口引脚

表3-5 COM引脚定义

引脚	信号	说明
1	RS485+	RS485数据正极
2	RS485-	RS485数据负极
3	12V	用于供电
4	RS485+	RS485数据正极
5	RS485-	RS485数据负极
6	SCL	I²C时钟
7	SDA	I²C数据
8	GND	接地

图3-5 FE口引脚

表3-6 FE口引脚定义

引脚	信号	说明
1	TX+	FE发送数据
2	TX-	FE发送数据
3	RX+	FE接收数据
6	RX-	FE接收数据
4、5、7、8	空	－

监控模块SMU11C

图3-6 SMU11C外观

（1）运行指示灯	（2）次要告警指示灯	（3）重要告警指示灯
（4）接线端子	（5）通信口COM2	（6）把手
（7）拨码开关	（8）SN码位置	（9）通信口COM1

指示灯

表3-7 指示灯说明

名称	颜色	状态	说明
运行指示灯	绿色	常灭	监控模块故障或无电源输入。
		慢闪（0.5Hz）	监控模块正常工作，与上位机通信正常。
		快闪（4Hz）	监控模块正常工作，与上位机通信不正常。
次要告警指示灯	黄色	常灭	无次要告警和提示告警。
次要告警指示灯	黄色	常亮	有次要告警或提示告警。
重要告警指示灯	红色	常灭	无紧急告警和重要告警。
重要告警指示灯	红色	常亮	有紧急告警或重要告警。

拨码开关

用于配置北向RS485通信地址。

图3-7 拨码开关

表3-8 拨码原则

监控地址	拨码1	拨码2	拨码3	拨码4
0	OFF	OFF	OFF	OFF
1	ON	OFF	OFF	OFF
2	OFF	ON	OFF	OFF
3	ON	ON	OFF	OFF
4	OFF	OFF	ON	OFF
5	ON	OFF	ON	OFF
6	OFF	ON	ON	OFF
7	ON	ON	ON	OFF
8	OFF	OFF	OFF	ON
9	ON	OFF	OFF	ON
10	OFF	ON	OFF	ON
11	ON	ON	OFF	ON
12	OFF	OFF	ON	ON
13	ON	OFF	ON	ON
14	OFF	ON	ON	ON
15	ON	ON	ON	ON

接线端子

图3-8 接线端子

表3-9 面板端子

引脚	信号	说明
1	DI1+	输入干接点
6	DI1-	输入干接点
2	IO1+	输入干接点/输出干接点（作为输入干接点时，告警条件：断开时正常，闭合时告警；作为输出干接点时，告警动作：正常时断开，告警时闭合。）
3	IO1-
4	IO2+	输入干接点/输出干接点（作为输入干接点时，告警条件：断开时正常，闭合时告警；作为输出干接点时，告警动作：正常时断开，告警时闭合。）
5	IO2-
7	DI4+	输入干接点
8	DI4-	输入干接点
9	DI5+	输入干接点
10	DI5-	输入干接点

表3-10 引脚定义

引脚	信号	说明
1	VD1	中点电压检测接口1
6	VD2	中点电压检测接口2
2	BTE	电池温度传感器接口
3	BTE	电池温度传感器接口
4	ETE	环境温度传感器接口
5	ETE	环境温度传感器接口
7	GAT	门磁传感器接口
8	GAT	门磁传感器接口
9	CAN+	CAN通信接口
10	CAN-	CAN通信接口

通信接口

表3-11 通信接口说明

通信接口	通信参数	通信协议	用途
COM1	波特率：9600bit/s、19200bit/s、115200bit/s	主从协议	连接上层网管
COM2	波特率：9600bit/s、19200bit/s、115200bit/s	主从协议、Modbus协议	连接上层网管或连接智能设备
说明：以上端口都支持安全保护机制。

图3-9 COM口引脚

表3-12 COM1引脚定义

引脚	信号	说明
1	TX+	RS485发送数据
2	TX-	RS485发送数据
3	空	-
4	RX+	RS485接收数据
5	RX-	RS485接收数据
6	PGND	地（PE）
7	空	-
8	空	-

表3-13 COM2引脚定义

引脚	信号	说明
1	TX+	RS485发送数据
2	TX-	RS485发送数据
3	12V	12V输出（额定电流500mA）
4	RX+	RS485接收数据
5	RX-	RS485接收数据
6	I²C_SCL	I²C时钟信号
7	I²C_SDA	I²C数据信号
8	PGND	地（PE）

整流模块

整流模块将输入的交流电或直流电转换成稳定的直流电。

图3-10 整流模块外观

（1）指示灯

（2）把手

表3-14 整流模块指示灯说明

指示灯	颜色	状态	说明
指示灯	绿色	常亮	有输入。
		常灭	无输入。
		常灭	整流模块内部损坏。
		0.5Hz闪烁	人工查询状态。
		4Hz闪烁	整流模块处于应用程序加载状态。
	黄色	常亮	环境温度过高预告警。环境温度过高或过低保护关机告警。
			输入过、欠压保护。
			整流模块休眠关机。
		0.5Hz闪烁	整流模块与外部通讯中断。
	红色	常亮	输出过压锁死或模块未插到位。
	红色	常亮	整流模块内部故障引起的无输出。

扩展盒MUE03A

外观

图3-11 MUE03A外观

（1）电源输入接口	（2）通信口COM_IN	（3）通信口COM_OUT1
（4）通信口COM_OUT2	（5）通信口COM_OUT3

电源输入接口

表3-15 电源输入接口引脚定义

引脚	说明
RTN	电源正极
-48V	电源负极

通信口

表3-16 面板通信口说明

通信口	通信参数	通信协议	用途
COM_IN	波特率：9600bit/s、19200bit/s、115200bit/s	Modbus协议	连接监控模块
COM_OUT1	波特率：9600bit/s、19200bit/s、115200bit/s	Modbus协议	连接智能设备
COM_OUT2
COM_OUT3
说明：以上端口都支持安全保护机制。

图3-12 COM口引脚

表3-17 COM_IN引脚定义

引脚	信号	说明
1	RS485+	RS485数据正极
2	RS485-	RS485数据负极
3	12V	用于供电
4	RS485+	RS485数据正极
5	RS485-	RS485数据负极
6	I²C_SCL	I²C时钟信号
7	I²C_SDA	I²C数据信号
8	GND	地（PE）

表3-18 COM_OUT1、COM_OUT2和COM_OUT3引脚定义

引脚	信号	说明
1	RS485+	RS485数据正极
2	RS485-	RS485数据负极
3	12V	用于供电
4	RS485+	RS485数据正极
5	RS485-	RS485数据负极
6	空	－
7	空	－
8	GND	地（PE）

接线端子

MUE03A支持干接点输入、干接点输出、水浸传感器接入、烟雾传感器接入和12V电源输出，接线端子在MUE03A内部。

图3-13 接线端子（无面板，俯视图）

图3-14 DIN和WATER引脚定义

表3-19 DIN和WATER引脚定义

端子	引脚	信号	说明
DIN6–DIN9	1	12V	12V输出
	2	12V	12V输出
	3	DIN N	干接点输入
	4	GND	地（PE）
WATER	1	12V	12V输出
	2	WATER	水浸信号输入
	3	GND	地（PE）
	4	空	–

图3-15 ALM和SMOKE引脚定义

表3-20 ALM和SMOKE引脚定义

端子	引脚	信号	说明
ALM5–ALM10	1	ALM+	干接点输出+
ALM5–ALM10	2	ALM-	干接点输出-
SMOKE	1	SMOKE	烟感信号输入
SMOKE	2	12V	12V输出

图3-16 J7引脚定义

表3-21 J7引脚定义

端子	引脚	信号	说明
J7	1	12V	12V输出
	2	GND	地（PE）
	3	空	–

技术指标

表A-1 技术规格

参数类别	参数名称	描述
环境条件	工作温度	–40℃～＋65℃
	运输温度	–40℃～＋70℃
	贮存温度	–40℃～＋70℃
	工作湿度	5%RH～95%RH，无凝露
	贮存湿度	5%RH～95%RH，无凝露
	海拔要求	0m～4000m （在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）
	其他要求	没有导电尘埃和腐蚀性气体、没有爆炸危险灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求
交流输入	输入制式	220V AC单相/110V AC双火线
	额定电压	200V AC～240V AC
	电压范围	85V AC～300V AC
	输入频率	45Hz～65Hz，额定值为50Hz/60Hz
直流输入	输入制式	HVDC（HV+，HV-）输入
	额定电压	200V DC～380V DC
	电压范围	85V DC～420V DC
直流输出	输出电压范围	–42V DC～–58V DC
	默认输出电压	–53.5V DC
	最大输出功率	3000W
	稳压精度	≤±1%
	峰峰值杂音电压	≤200mV
	电话衡重杂音	≤2mV
	均流不平衡度	≤±5%（50%～100%负载）
交流输入保护	交流输入过压保护点	输入过压保护点大于300V AC
	交流输入过压恢复点	电压恢复到290V AC系统恢复输出
	交流输入欠压保护点	输入欠压保护点小于80V AC
	交流输入欠压恢复点	电压恢复到85V AC后系统恢复输出
直流输入保护	直流输入过压保护点	输入过压保护点大于420V DC
	直流输入过压恢复点	电压恢复到414V DC系统恢复输出
	直流输入欠压保护点	输入欠压保护点小于80V DC
	直流输入欠压恢复点	电压恢复到85V DC后系统恢复输出
直流输出保护	直流输出过压保护点	范围为56V DC～60V DC
EMC指标	传导干扰	输入端口CISPR 22/EN 55022 Class B （AC输入）
	传导干扰	输出端口CISPR 22/EN 55022 Class A¹
	辐射干扰	CISPR 22/EN 55022 Class B
	谐波	IEC 61000-3-2/12
	波动和闪烁	IEC 61000-3-3/11
	静电放电抗扰性（ESD）	壳体端口接触放电6kV，空气放电8kV（B判据），信号端口接触放电2kV（R判据）
	电快速脉冲群抗扰性（EFT）	信号口1kV，电源口2kV（B判据）
	辐射抗扰性（RS）	A判据；10V/m场强
	传导抗扰性（CS）	电源口满足10V的指标要求，信号口满足3V指标要求(A判据)
	浪涌抗扰性（SURGE）	交流电源口差模2kV，共模4kV，波形1.2/50μs，B判据直流电源口差模2kV；共模4kV，波形1.2/50μs，B判据柜内信号线满足共模1kV，波形1.2/50μs，B判据出柜信号线满足共模2kV，波形1.2/50μs，B判据
	电源跌落抗扰度（DIP）	满足IEC 61000-4-11标准要求
其它	安规设计	满足标准IEC 60950-1/GB 4943，通过TUV、CE认证
其它	平均无故障时间（MTBF）	25万小时
结构	电源系统	43.6mm×442mm×255mm（高×宽×深）
	重量	≤8kg（含3个整流模块与1个监控模块）
	防护等级	IP20
	安装方式	机柜中平装、垂直安装
	维护方式	支持前维护方式
	散热方式	自然散热
