华为ETP4890-A2通信电源48V90A技术参数/报价

ETP4890,华为ETP4890-A2,华为通信电源，华为ETP4890-A2通信电源48V90A技术参数/报价

产品概述

ETP4890-A2是盒式电源系统，给–48V DC系列的通信设备进行供电。ETP4890-A2电源系统采用15A或30A整流模块，组成系统后最大输出电流为90A。

山东格伦德电源科技有限公司  联系人：孟经理        咨询热线：183-6606-8668

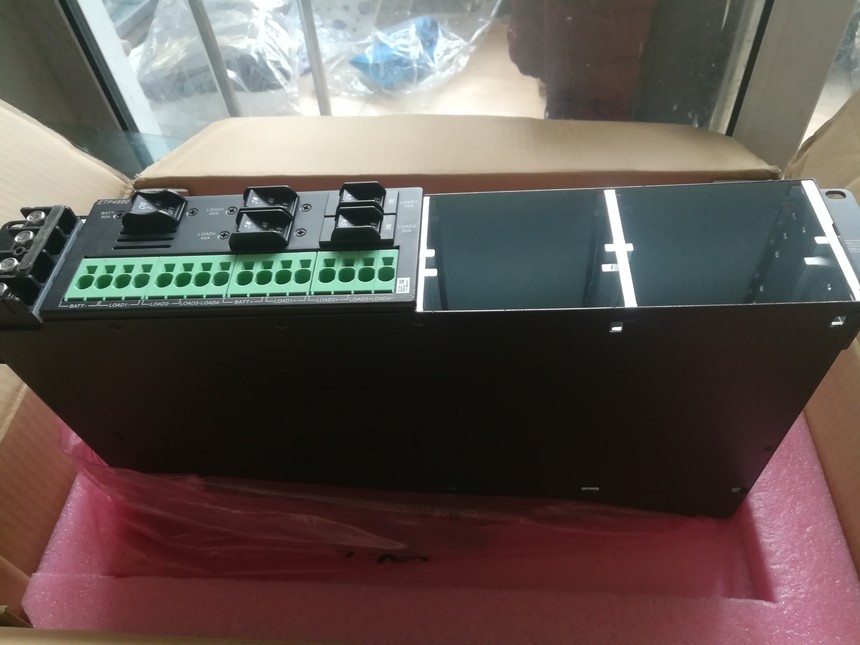

外观介绍

图3-1 外观

（1）接地螺丝

（2）整流模块安装空间

（3）交流输入端子（盖板后）

（4）直流输出接口

（5）监控模块安装空间


监控模块和整流模块不可以互换槽位，否则可能损坏监控模块和整流模块。

图3-2 配电单元

（1）BATT开关

（2）LOAD4开关

（3）LOAD3开关

（4）LOAD2开关

（5）LOAD1开关

（6）BATT–接口

（7）LOAD1–接口

（8）LOAD2–接口

（9）LOAD3–接口

（10）LOAD4–接口

（11）BATT+接口

（12）LOAD1+接口

（13）LOAD2+接口

（14）LOAD3+接口

（15）LOAD4+接口

  • “+”表示正极接线端口，“-”表示负极接线端口。

  • LOAD1和LOAD2每个接线孔最大输出电流分别为10A和30A，对应的每个空开最大输出电流分别为10A和30A。

  • BATT每个接线孔最大输出电流为40A，对应的空开最大输出电流为80A。



系统特点

ETP4890-A2主要特点如下：

  • 电压范围宽85V AC～300V AC

  • 完善的电池管理功能

  • SMU01A支持华为主从协议、电总协议和SNMP协议

  • SMU01B支持接入网点对点协议，通过华为接入网主设备可接入U2000

  • SMU01C支持电总协议，可接入动环

  • 支持LCD界面显示、按键操作

  • 支持电子标签识别功能

  • 支持整流模块、监控模块热插拔

  • 支持同容量高效、标效整流模块混插

系统配置

表2-1 ETP4890-A2系统配置

项目

系统配置

配电单元

交流输入制式

220V AC单相（默认制式）

110V AC双火线

220/380V AC三相四线

直流配电

电池空开

80A/1P×1路（BATT）

负载空开

40A/1P×2路（LOAD3、LOAD4），30A/1P×1路（LOAD2），10A/1P×1路（LOAD1）

监控模块

支持以下监控模块：

  • SMU01A（1个）

  • SMU01B（1个）

  • SMU01C（1个）

整流模块

支持以下整流模块：

  • R4830G1（2-3个）

  • R4830N2（2-3个）

  • R4815G1（2-3个）

  • R4815N1（2-3个）

说明：

  • 支持R4830G1和R4830N2混插。

  • 支持R4815G1和R4815N1混插。


整流模块

整流模块将输入的交流电转换成稳定的直流电。

图3-3 整流模块外观

（1）运行指示灯

（2）告警指示灯

（3）故障指示灯

（4）拨销

（5）把手


表3-1 整流模块指示灯说明

指示灯

颜色

状态

说明

运行指示灯

绿色

常亮

整流模块有交流输入。

常灭

无交流输入。

整流模块内部损坏。

0.5Hz闪烁

人工查询状态。

4Hz闪烁

整流模块处于应用程序加载状态。

告警指示灯

黄色

常灭

整流模块无保护告警。

常亮

  • 环境温度过高预告警。

  • 环境温度过高或过低保护关机告警。

交流输入过欠压保护。

整流模块休眠关机。

0.5Hz闪烁

整流模块与外部通讯中断。

故障指示灯

红色

常灭

整流模块无故障。

常亮

输出过压锁死。

整流模块内部故障引起的无输出。


SMU01A

外观

图3-4 SMU01A外观


面板

图3-5 SMU01A面板

（1）运行指示灯

（2）告警指示灯

（3）通信接口DB50

（4）USB接口（预留）

（5）把手

（6）通信口RS485/RS232

（7）通信口COM

（8）拨销

（9）按键（4个）

（10）液晶显示屏



指示灯

表3-2 指示灯说明

名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

满闪（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

告警指示灯

红色

常灭

无紧急告警和严重告警

常亮

有紧急告警或严重告警

按键

表3-3 按键说明

按键标识

按键名称

说明

或

“上”或“下”

可以翻阅菜单及设置菜单选择值。

“返回”

可退回上一级菜单并且不保存所设置菜单值。

“确认”

  • 在待机屏时可进入主菜单

  • 在主菜单中可进入下一级子菜单

  • 在子菜单设置时可以保存菜单选项值

说明：

  • 5分钟内无按键操作则返回系统信息界面，同时LCD背光灯关闭

  • 8分钟内无按键操作，如需再进入控制、设置和快速设置菜单需重新登录

通信接口

表3-4 SMU01A通信接口说明

通信口

通信方式

通信参数

COM

FE

自适应

RS485/RS232

波特率9600bit/s、19200bit/s

RS485/RS232

RS485/RS232

波特率9600bit/s、19200bit/s

说明：

以上端口都支持安全保护机制。

图3-6 通信接口引脚定义


COM口作为FE口时的引脚定义如表3-5所示，作为RS485/RS232口时的引脚定义如表3-6所示。

表3-5 COM口引脚定义（作为FE口）

引脚

信号

说明

1

TX+

FE发送数据

2

TX-

3

RX+

FE接收数据

6

RX-

4、5、7、8

空

-

表3-6 RS485/RS232口引脚定义

引脚

信号

说明

1

TX+

RS485发送数据

2

TX-

4

RX+

RS485接收数据

5

RX-

3

RX232

RS232接收数据

7

TX232

RS232发送数据

6

PGND

地（PE）

8

空

-

SMU01B

外观

图3-7 SMU01B外观


面板

图3-8 SMU01B面板

（1）运行指示灯

（2）告警指示灯

（3）通信接口DB50

（4）电池温度传感器接口

（5）把手

（6）通信口RS485/RS232

（7）通信口COM

（8）拨销

（9）按键（4个）

（10）液晶显示屏



指示灯

表3-7 指示灯说明

名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无电源输入

满闪（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

告警指示灯

红色

常灭

无紧急告警和严重告警

常亮

有紧急告警或严重告警

按键

表3-8 按键说明

按键标识

按键名称

说明

或

“上”或“下”

可以翻阅菜单及设置菜单选择值。

“返回”

可退回上一级菜单并且不保存所设置菜单值。

“确认”

  • 在待机屏时可进入主菜单

  • 在主菜单中可进入下一级子菜单

  • 在子菜单设置时可以保存菜单选项值

说明：

  • 5分钟内无按键操作则返回系统信息界面，同时LCD背光灯关闭

  • 8分钟内无按键操作，如需再进入控制、设置和快速设置菜单需重新登录

通信接口说明

表3-9 通信接口说明

通信口

通信方式

通信参数

COM

RS485/RS232

波特率9600bit/s、19200bit/s

RS485/RS232

RS485/RS232

波特率9600bit/s、19200bit/s

说明：

以上端口都支持安全保护机制。

图3-9 通信接口引脚定义


COM口和RS485/RS232口的引脚定义如表3-10所示。

表3-10 RS485/RS232口引脚定义

引脚

信号

说明

1

TX+

RS485发送数据

2

TX-

4

RX+

RS485接收数据

5

RX-

3

RX232

RS232接收数据

7

TX232

RS232发送数据

6

PGND

地（PE）

8

空

-

SMU01C

外观

图3-10 SMU01C外观


面板

图3-11 SMU01C面板

（1）运行指示灯

（2）告警指示灯

（3）干接点输入接口

（4）干接点输出接口

（5）环境温度传感器接口

（6）电池温度传感器接口

（7）通信口RS485/RS232

（8）把手

（9）通信口COM

（10）拨销

（11）按键（4个）

（12）液晶显示屏

指示灯

表3-11 指示灯说明

名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

满闪（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

告警指示灯

红色

常灭

无紧急告警和严重告警

常亮

有紧急告警或严重告警

按键

表3-12 按键说明

按键标识

按键名称

说明

或

“上”或“下”

可以翻阅菜单及设置菜单选择值。

“返回”

可退回上一级菜单并且不保存所设置菜单值。

“确认”

  • 在待机屏时可进入主菜单

  • 在主菜单中可进入下一级子菜单

  • 在子菜单设置时可以保存菜单选项值

说明：

  • 5分钟内无按键操作则返回系统信息界面，同时LCD背光灯关闭

  • 8分钟内无按键操作，如需再进入控制、设置和快速设置菜单需重新登录

干接点接口说明

表3-13 干接点接口说明

接口类型

丝印

说明

默认告警

干接点输入接口

DIN1

干接点输入1

预留

DIN2

干接点输入2

预留

干接点输出接口

ALM1

干接点输出1

严重告警

交流掉电，直流过压，直流欠压，电池下电，电池回路断，模块故障，负载熔丝断

ALM2

干接点输出2

一般告警

交流过压，交流欠压，环境温度1高，环境温度1低，电池温度高，电池温度低，模块保护，模块通信失败，充电过流，备用开关量1，备用开关量2，电池放电

ALM3

干接点输出3

预留

ALM4

干接点输出4

预留

通信接口说明

表3-14 通信接口说明

通信口

通信方式

通信参数

COM

RS485/RS232

波特率9600bit/s、19200bit/s

RS485/RS232

RS485/RS232

波特率9600bit/s、19200bit/s

说明：

  • COM口与RS485/RS232口互为备用，不可同时使用。

  • 单个串口通信方式RS485和RS232不能同时有效。

图3-12 通信接口引脚定义


COM口和RS485/RS232口的引脚定义如表3-15所示。

表3-15 RS485/RS232口引脚定义

引脚

信号

说明

1

TX+

RS485发送数据

2

TX-

4

RX+

RS485接收数据

5

RX-

3

RX232

RS232接收数据

7

TX232

RS232发送数据

6

PGND

地（PE）

8

空

-

信号转接模块MUE02B

图3-13 外观


接口

图3-14 接口

除J1接口外，MUE02B的所有接口管脚序号为从左到右。


表3-16 面板接口说明

丝印

管脚

管脚定义

功能说明

JAC1，JAC2，JKM3，JKM4，JK1，JK2，JKM1，JKM2

1

-

开关量，干接点输出

2

-

SIM1，SIM2

1

信号线

模拟量，电压检测

2

空

JTP1

1

信号线

开关量，配线架检测

2

空

FU_ALM

1

信号线

模拟量，电池熔丝断检测

2

空

JTM1

1

信号线

开关量，门磁检测

2

+12V

SMOKE

1

信号线

开关量，烟感检测

2

+12V

VTEM2

1

+12V

模拟量，环境温度检测2

2

信号线

VBTEM2

1

+12V

模拟量，电池温度检测2

2

信号线

BAT_WE

1

+12V

模拟量，电池温度检测1

2

信号线

TEM_HU

1

+12V

模拟量，环境温湿度检测

2

温度信号线

3

+12V

4

湿度信号线

JTD1，JTD2，JTD3，JTD4，JTD5，JTD6，JTD7

1

+12V

开关量，干接点输入

2

+12V

3

信号线

4

地线

WATER

1

+12V

开关量，水浸检测

2

信号线

3

地线

4

空

CAB_E-LABEL

1

+5V

机柜电子标签

2

时钟信号线

3

数据信号线

4

地线

图3-15 MUE02B的J1接口


表3-17 J1接口说明

管脚

管脚定义

功能说明

管脚

管脚定义

功能说明

1~3

+12V

12V电源正

27

JK1+

干接点输出1正

4~5

GND

信号地

28

JK1–

干接点输出1负

6

SIM1

电池中点电压

29

JK2+

干接点输出2正

7

SIM2

电池中点电压

30

JK2–

干接点输出2负

8

FU1+

电池熔丝

31

CONT1O+

干接点输出3正

9

NC

空

32

CONT1O–

干接点输出3负

10

GND

信号地

33

CONT2O+

干接点输出4正

11

VHUM

环境湿度

34

CONT2O–

干接点输出4负

12

VBTEM1

环境温度

35

B485_R–

RS485接收负

13

VBTEM2

NTC温度

36

B485_R+

RS485接收正

14

VTEM1

4~20mA温度

37

B485_T–

RS485发送负

15

VTEM2

NTC温度

38

B485_T+

RS485发送正

16~22

JTD1~JTD7

备用开关量1~备用开关量7

39~40

NC

空

23

SMOKE

烟感

41

SCL_BK

I2C通信信号

24

WATER

水浸

42

SCL_BK

I2C通信信号

25

DOOR

门磁

43~49

NC

空

26

WIRE

配线架检测

50

5V_OUT

5V电源正


技术指标

表A-1 技术规格

参数类别

参数名称

描述

环境条件

工作温度

–40℃～＋65℃

运输温度

–40℃～＋70℃

贮存温度

–40℃～＋70℃

工作湿度

5%～95%，无凝露

贮存湿度

5%～95%，无凝露

海拔要求

0m～4000m

（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）

其它要求

LCD的工作温度为–20℃～＋70℃，存储温度为–30℃～＋80℃

交流输入

输入制式和输入电压

220V AC单相兼容220/380V AC三相四线

  • 输入范围：85V AC～300V AC（相电压）

  • 额定输入：220V AC～240V AC（相电压）

110V AC双火线

  • 输入范围：85V AC～300V AC（线电压）

  • 额定输入：220V AC～240V AC（线电压）

输入频率

45Hz～66Hz，额定值为50Hz/60Hz

功率因数

额定负载条件下≥0.99

直流输出

输出电压范围

–42V DC～–58V DC

默认输出电压

–53.5V DC

最大输出功率

4800W

稳压精度

≤±0.6%

峰峰值杂音电压

≤200mV（0～20MHz）

其他

电池反接不损坏电源系统

交流输入保护

交流输入过压保护点

输入单相电压大于交流过压保护点（缺省值为300V AC）时系统发生保护动作

交流输入过压恢复点

电压恢复到290V AC系统恢复输出

交流输入欠压保护点

输入单相电压小于交流欠压保护点（缺省值为85V AC）时系统发生保护动作

交流输入欠压恢复点

电压恢复到90V AC后系统恢复输出

直流输出保护

直流输出过压保护点

过压保护范围为：–58.5V DC～–60.5V DC

EMC指标

传导干扰/辐射干扰

CISPR 22/EN 55022 Class B

谐波

IEC 61000-3-12

波动和闪烁

IEC 61000-3-3

静电放电抗扰性（ESD）

壳体端口接触放电6kV，空气放电8kV（B判据），信号端口接触放电2kV（R判据）

电快速脉冲群抗扰性（EFT）

信号口1kV，电源口2kV，B判据

辐射抗扰性（RS）

10V/m场强，A判据

传导抗扰性（CS）

电源口满足10V的指标要求，信号口满足3V指标要求，A判据

浪涌抗扰性（SURGE）

交流电源口差模2kV，共模4kV，波形1.2/50μs，B判据

直流电源口差模2kV；共模4kV，波形1.2/50μs，B判据

柜内信号线满足共模1kV，波形1.2/50μs，B判据

出柜信号线满足共模2kV，波形1.2/50μs，B判据

电源跌落抗扰度（DIP）

满足IEC 61000-4-11标准要求

其它

安规设计

符合IEC 60950-1/GB 4943要求，通过TUV、CE认证

平均无故障时间（MTBF）

25万小时（25℃）

结构

电源系统

86.1mm×442mm×255mm（高×宽×深）

重量

≤10kg（含3个整流模块与1个监控模块）

防护等级

IP20

安装方式

挂耳支持19英寸和ETSI机柜安装

维护方式

前操作、前维护

冷却方式

风冷，PSU内置风扇
