华为ETP4890,ETP4890-B2A1|华为通信电源参数及报价

时间：2020-02-02 作者：山东格伦德电源科技有限公司孟经理【原创】阅读

华为ETP4890,ETP4890-B2A1,华为通信电源，华为ETP4890,ETP4890-B2A1|华为通信电源参数及报价

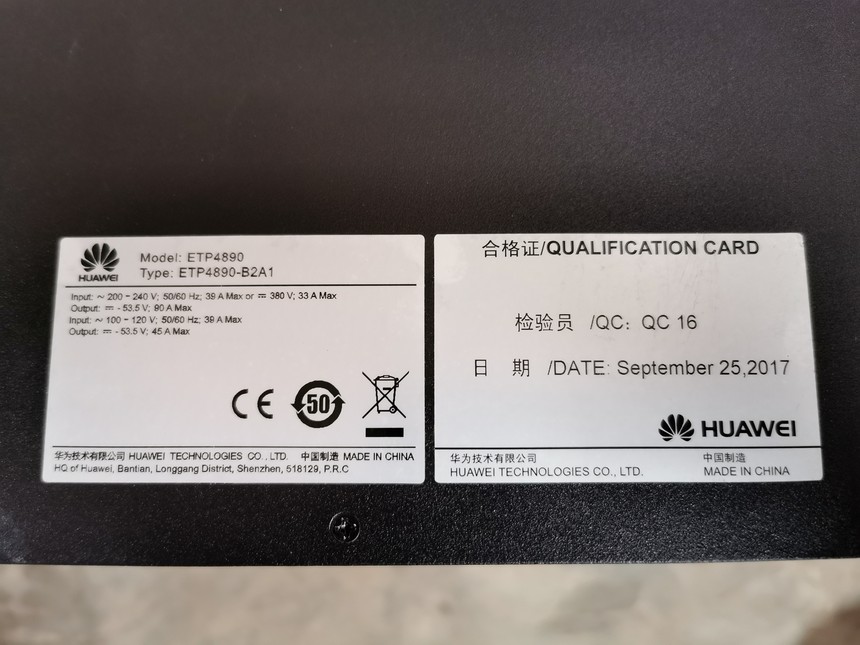

华为嵌入式电源ETP4890，2U高，最大输出90A/4800W

山东格伦德电源科技有限公司联系人：孟经理咨询热线：183-6606-8668

外观介绍

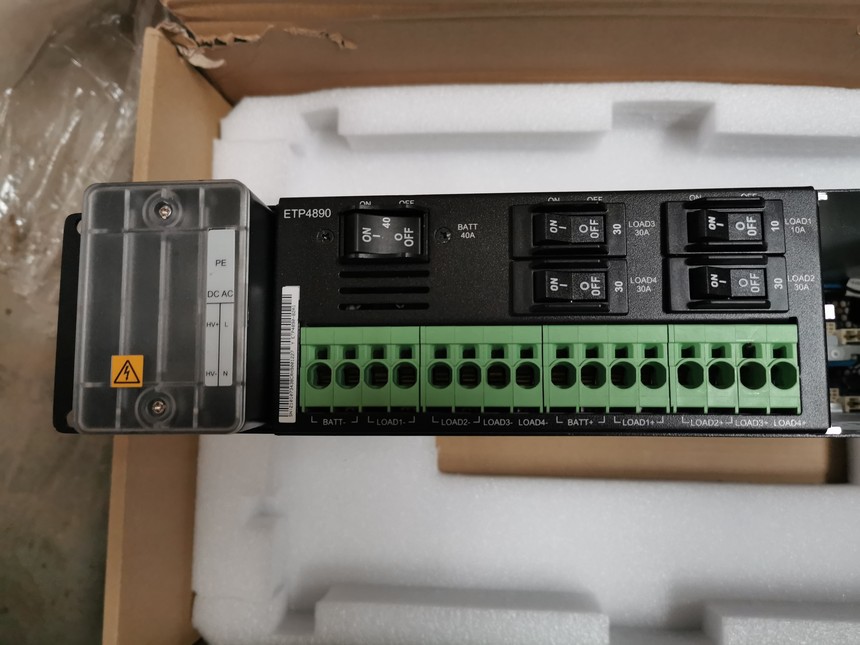

ETP4890-B3A1外观图如图3-1所示。

图3-1 ETP4890-B3A1外观图

（1）交流防雷器	（2）交流输入空开	（3）接地螺丝
（4）整流模块安装空间	（5）SMU01C	（6）直流输出空开
（7）电池空开	（8）RTN+母排

　　ICT行业发展迅速，更新换代的脚步在不断加快，站点电源作为整个网络的动力源泉，如何在高度集成、紧凑灵活的结构设计下确保系统的绿色高效、稳定可靠显得尤其关键。华为公司作为全球领先的信息与通信解决方案供应商，对行业的发展脉络有着深刻的理解和影响力，华为电源将用其先进的理念和技术手段，给能源网络抹上一层生机勃勃的绿意。

产品概述

ETP4890-B2A1是盒式电源系统，给–48V DC系列的通信设备进行供电，最大输出电流为90A。

系统特点

电压范围宽85V AC～300V AC
监控模块支持电总协议，可接入动环
监控模块具有通信、告警等功能，能够监控并控制电源系统的运行状态以及支持环境监控，及时对故障进行上报告警
支持中英文LCD界面显示、按键操作
支持电子标签识别功能
支持整流模块、监控模块热插拔
整流模块功率因数值达0.99

工作原理

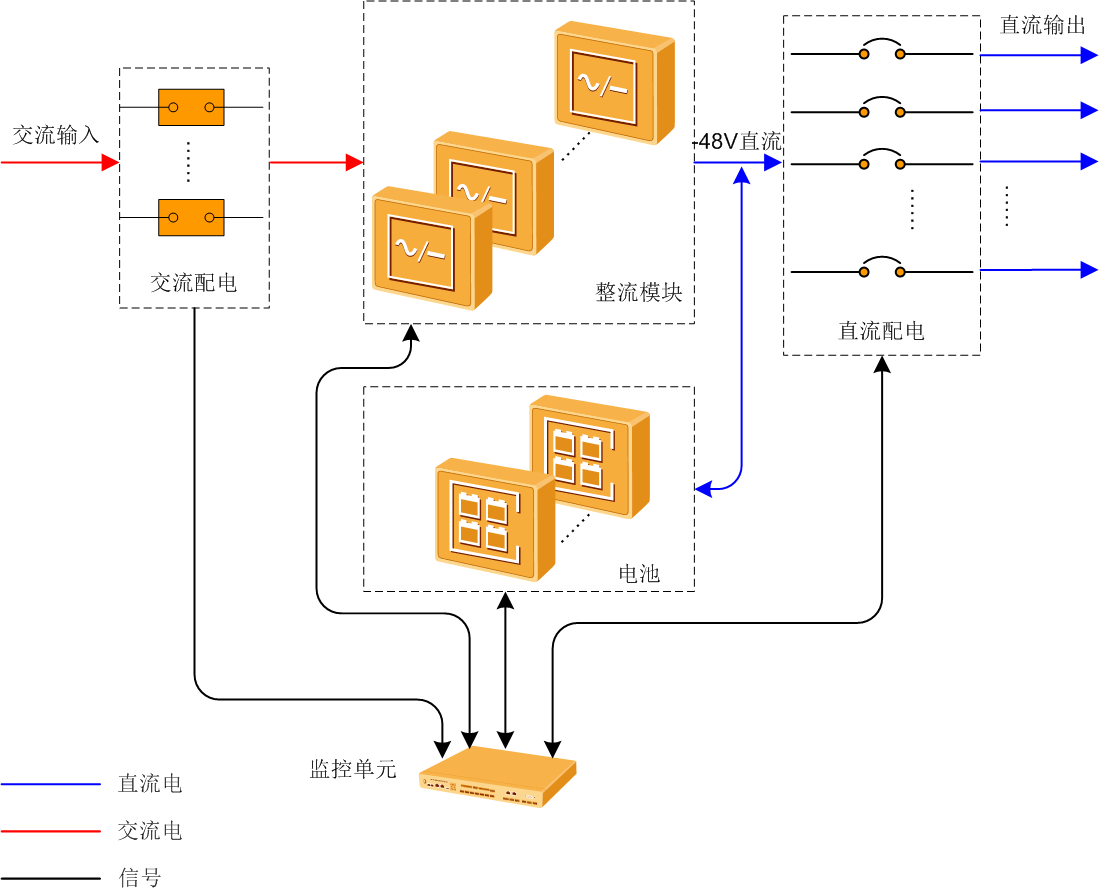

电源系统工作原理示意图如图2-2所示，交流电通过交流配电单元进入整流模块，整流模块将交流电转成–48V直流电，由直流配电单元给多路负载供电。

交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。

监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常，及时上报告警信号。

图2-2 电源系统工作原理示意图

系统配置

ETP4890-B3A1系统配置见表2-1。

表2-1 ETP4890-B3A1系统配置

项目	系统配置
插框	3U电源系统
监控模块	SMU01C（1个）
整流模块	最大可配置3个R4830N2或R4830G1
交流防雷	标称雷击放电电流20kA，最大放电电流40kA，8/20μs
直流防雷	差模10kA，共模20kA，8/20μs

配电单元

ETP4890-B3A1配电规格如表3-1所示。

表3-1 配电规格

项目	配电规格
输入制式	220V AC单相
交流输入空开	2路63A/1P
直流输出空开	6路20A/1P，2路10A/1P
电池空开	2路63A/1P

整流模块

整流模块将输入的交流电转换成稳定的直流电。

图3-2 整流模块外观

（1）电源指示灯	（2）告警指示灯	（3）故障指示灯
（4）拨销	（5）把手

表3-2 整流模块指示灯说明

指示灯	颜色	状态	说明
电源指示灯	绿色	常亮	整流模块有交流输入。
		常灭	无交流输入。
		常灭	整流模块内部损坏。
		0.5Hz闪烁	人工查询状态。
		4Hz闪烁	整流模块处于应用程序加载状态。
告警指示灯	黄色	常灭	整流模块无保护告警。
		常亮	环境温度过高引发的整流模块限功率预告警。环境温度过高或过低保护关机告警。
			交流输入过欠压保护。
			整流模块休眠关机。
		0.5Hz闪烁	整流模块与外部通讯中断。
故障指示灯	红色	常灭	整流模块无故障。
		常亮	输出过压锁死。
		常亮	整流模块内部故障引起的无输出。

监控模块01C

外观

监控模块外观如图3-3所示。

图3-3 SMU01C外观

面板

监控模块面板如图3-4所示。

图3-4 SMU01C面板

（1）运行指示灯	（2）告警指示灯	（3）DIN口（备用开关量接口）
（4）ALM口（干接点输出接口）	（5）环境温度传感器接口	（6）电池温度传感器接口
（7）通信口RS485/RS232	（8）把手	（9）通信口COM
（10）拨销	（11）按键（4个）	（12）液晶显示屏

按键

面板按键说明如表3-3所示。

表3-3 按键说明

按键标识	按键名称	说明
或	“上”或“下”	可以翻阅菜单及设置菜单选择值。
	“返回”	可退回上一级菜单并且不保存所设置菜单值。
	“确认”	在待机屏时可进入主菜单在主菜单中可进入下一级子菜单在子菜单设置时可以保存菜单选项值
说明： 5分钟内无按键操作则返回系统信息界面，同时LCD背光灯关闭 8分钟内无按键操作，如需再进入控制、设置和快速设置菜单需重新登录

干接点接口说明

表3-4 干接点接口说明

接口类型	丝印	关联告警
备用开关量接口	DIN1	说明：备用开关量接口的告警关联请参见附录。
备用开关量接口	DIN2	说明：备用开关量接口的告警关联请参见附录。
干接点输出接口	ALM1	说明：干接点输出接口的告警关联请参见附录。
	ALM2
	ALM3
	ALM4

通信接口说明

通信接口说明如表3-5所示。

表3-5 通信接口说明

通信口

通信方式

通信参数

COM

RS485/RS232

波特率9600bit/s、19200bit/s

RS485/RS232

波特率9600bit/s、19200bit/s

备注：

以上端口都支持安全保护机制。

图3-5 通信接口引脚定义

COM口和RS485/RS232口的引脚定义如表3-6所示。

表3-6 RS485/RS232口引脚定义

引脚	信号	说明
1	TX+	RS485发送数据
2	TX-	RS485发送数据
4	RX+	RS485接收数据
5	RX-	RS485接收数据
3	RX232	RS232接收数据
7	TX232	RS232发送数据
6	PGND	地（PE）
8	空	-

技术指标

表A-1 技术规格

参数类别	参数名称	描述
环境条件	工作温度	–40℃～+65℃
	运输温度	–40℃～+70℃
	贮存温度	–40℃～+70℃
	工作湿度	5%RH～95%RH，无凝露
	运输湿度	5%RH～95%RH，无凝露
	贮存湿度	5%RH～95%RH，无凝露
	海拔要求	0m～4000m （在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）
交流输入	输入制式	220V AC单相
	输入频率	45Hz～66Hz，额定值为50Hz/60Hz
	功率因数（PF）	≥0.99（额定输入，负载条件下）
直流输出	输出电压范围	–42V DC～–58V DC
	默认输出电压	–53.5V DC
	最大输出功率	4815W
	稳压精度	≤±1%（半载时输出电压稳定在53.5V DC±0.1V DC范围内）
	峰峰值杂音电压	≤200mV（在额定输入电压和负载范围内）
	电话衡重杂音	≤2mV（300Hz～3400Hz，输入电压≤264V AC）
	均流不平衡度	≤±5%（50%～100%负载）
交流输入保护	交流输入过压保护点	≥300V AC
	交流输入过压恢复点	290V AC～300V AC
	交流输入欠压保护点	≤80V AC
	交流输入欠压恢复点	80V AC～85V AC
EMC指标	传导干扰	输入端口CISPR 22/EN 55022 class B
	传导干扰	输出端口CISPR 22/EN 55022 class A
	辐射干扰	CISPR 22/EN 55022 class B
	谐波电流	IEC 61000-3-12
	电压闪烁和波动	IEC 61000-3-3
	静电放电抗扰性（ESD）	壳体端口接触放电6kV，空气放电8kV，信号端口接触放电2kV
	电快速脉冲群抗扰性(EFT)	信号口1kV，电源口2kV
	辐射抗扰性（RS）	10V/m场强
	传导抗扰性（CS）	电源口满足10V的指标要求，信号口满足3V指标要求
	浪涌抗扰性（SURGE）	交直流电源口差模2kV，共模4kV
	电源跌落抗扰度（DIP）	满足IEC 61000-4-11标准要求
其它	防雷	交流防雷：标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs 直流防雷：差模10kA，共模20kA，8/20μs
	安规设计	满足标准IEC/EN60950-1/GB 4943，通过TUV、CE认证
	MTBF	20万小时
结构	电源系统（高×宽×深）	130.5mm×442mm×255mm
	重量	≤13kg（含模块）
	防护等级	IP20
	安装方式	机柜中平装
	进出线方式	交流输入左上方进线；直流输出右下方出线
	维护方式	支持前维护方式
	散热方式	自然散热
