外观介绍

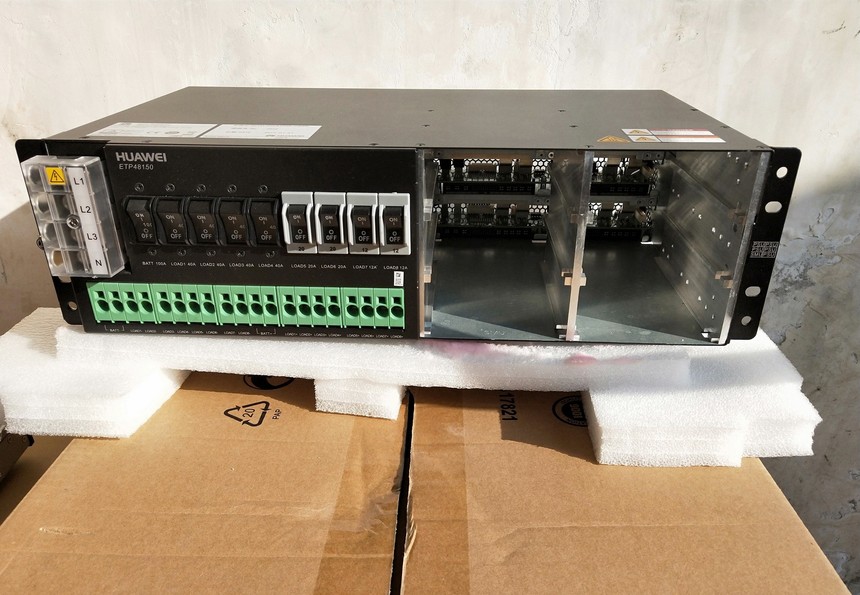

图3-1 外观
（1）交流输入端子（盖板后） | （2）接地螺丝 | （3）直流输出接口 |
（4）监控模块安装空间 | （5）整流模块安装空间 |
|
监控模块和整流模块不可以互换槽位，否则可能损坏监控模块和整流模块。
山东格伦德电源电源科技有限公司 联系人：孟经理 咨询热线：183-6606-8668

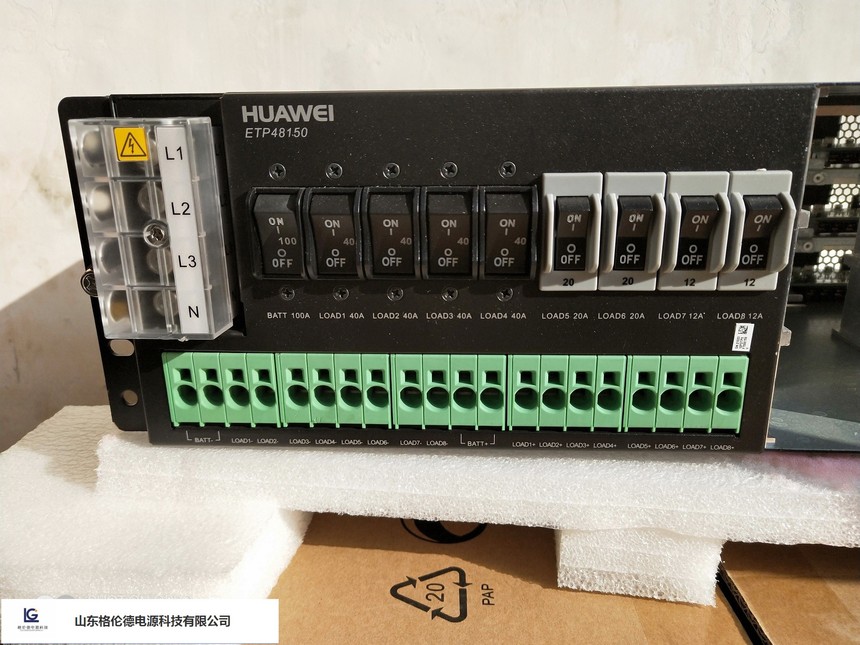

图3-2 配电单元
（1）BATT-接口 | （2）LOAD（1～8）-接口 | （3）BATT+接口 |
（4）LOAD（1～8）+接口 | （5）LOAD（1～8）开关 | （6）BATT开关 |
（7）交流输入端子 |
|
|
产品概述
ETP48150-A3是盒式电源系统，给–48V DC系列的通信设备进行供电。ETP48150-A3电源系统采用15A或30A整流模块，组成系统后最大输出电流为150A。
系统特点
系统配置
ETP48150-A3系统配置见表2-1。
表2-1 ETP48150-A3系统配置项目 | ETP48150-A3 |
|---|
配电单元 | 交流输入制式 | 220V AC单相（默认制式） 110V AC双火线 220/380V AC三相四线 |
直流配电 | 电池空开 | 100A/1P×1路 |
负载空开 | 40A/1P×4路，20A/1P×2路，12A/1P×2路 |
监控模块 | 支持以下监控模块： SMU01A（1个） SMU01B（1个） SMU01C（1个）
|
整流模块 | 支持以下整流模块： R4830G1（2-5个） R4830N2（2-5个） R4815G1（2-5个） R4815N1（2-5个）
说明：支持R4830G1和R4830N2混插。 支持R4815G1和R4815N1混插。
|
整流模块
整流模块将输入的交流电转换成稳定的直流电。
图3-3 整流模块外观
（1）运行指示灯 | （2）告警指示灯 | （3）故障指示灯 |
（4）拨销 | （5）把手 |
|
表3-1 整流模块指示灯说明指示灯 | 颜色 | 状态 | 说明 |
|---|
运行指示灯 | 绿色 | 常亮 | 整流模块有交流输入。 |
常灭 | 无交流输入。 |
整流模块内部损坏。 |
0.5Hz闪烁 | 人工查询状态。 |
4Hz闪烁 | 整流模块处于应用程序加载状态。 |
告警指示灯 | 黄色 | 常灭 | 整流模块无保护告警。 |
常亮 | 环境温度过高预告警。 环境温度过高或过低保护关机告警。
|
交流输入过欠压保护。 |
整流模块休眠关机。 |
0.5Hz闪烁 | 整流模块与外部通讯中断。 |
故障指示灯 | 红色 | 常灭 | 整流模块无故障。 |
常亮 | 输出过压锁死。 |
整流模块内部故障引起的无输出。 |
参数类别 | 参数名称 | 描述 |
|---|
环境条件 | 工作温度 | –40℃～＋70℃ |
运输温度 | –40℃～＋70℃ |
贮存温度 | –40℃～＋70℃ |
工作湿度 | 5%RH～95%RH |
贮存湿度 | 5%RH～95%RH |
海拔要求 | 0m～4000m （在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃） |
交流输入 | 输入制式 | 220V AC单相/110V AC双火线/220/380V AC三相四线 |
输入电压 | 单相：110/220V AC 85V AC～300V AC 双火线：110V AC 三相：220/380V AC 85/147V AC～300/516V AC |
输入频率 | 45Hz～66Hz，额定值为50Hz/60Hz |
功率因数 | 额定负载条件下≥0.99 |
直流输出 | 输出电压范围 | –42V DC～–58V DC |
默认输出电压 | 53.5V DC |
最大输出功率 | 8000W |
稳压精度 | ≤±1% |
峰峰值杂音电压 | ≤200mV |
电话衡重杂音 | ≤2mV |
均流不平衡度 | ≤±5%（20%～100%负载） |
交流输入保护 | 交流输入过压保护点 | 输入过压保护点大于300V AC |
交流输入过压恢复点 | 电压恢复到290V AC系统恢复输出 |
交流输入欠压保护点 | 输入欠压保护点小于80V AC |
交流输入欠压恢复点 | 电压恢复到85V AC后系统恢复输出 |
直流输出保护 | 直流输出过压保护点 | 范围为58.5V DC～60.5V DC |
EMC指标 | 传导干扰 | 输入端口CISPR 22/EN 55022 Class B |
输出端口CISPR 22/EN 55022 Class A1 |
辐射干扰 | CISPR 22/EN 55022 Class B |
谐波 | IEC 61000-3-2/12 |
波动和闪烁 | IEC 61000-3-2/3 |
ESD | 壳体端口接触放电6kV，空气放电8kV（B判据），信号端口接触放电2kV（R判据） |
EFT | 信号口1kV，电源口2kV（B判据） |
RS | LEVEL 3；A判据；10V/m场强 |
CS | 电源口满足10V的指标要求，信号口满足3V指标要求(A判据) |
SURGE | 交流电源口差模2kV，共模4kV，B判据 直流电源口差模±2kV/2ohm；共模±2kV/12ohm，±4kV/12ohm（＋48V与PE短接），使用隔离防护，B判据 柜内信号线满足差模0.5kV，共模1kV，波形8/20（1.2/50）μs，B判据 出柜信号线满足差模2kV，共模4kV波形8/20（1.2/50）μs，B判据 |
DIP | 满足IEC 61000-4-11标准要求 |
其它 | 防雷 | 交流电源口：标称雷击放电电流5kA，8/20μs，满足差模5kA，共模5kA的防雷等级 直流电源口：差模±2kV/2ohm；共模±2kV/12ohm，±4kV/12ohm（＋48V与PE短接），使用隔离防护，判据B 柜内信号线满足共模1kV，波形8/20(1.2/50)μs；判据B 出柜信号线满足共模2kV波形8/20(1.2/50)μs；判据B |
安规设计 | 满足标准IEC/EN60950-1/GB 4943，通过TUV、CE认证 |
MTBF | 25万小时 |
结构 | 电源系统 | 130.5mm×442mm×255mm（高×宽×深） |
重量 | ≤15kg（不含整流模块与监控模块） |
防护等级 | IP20 |
安装方式 | 挂耳支持19英寸和ETSI机柜安装 |
维护方式 | 支持前维护方式 |
散热方式 | 自然散热 |
注1：此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。
