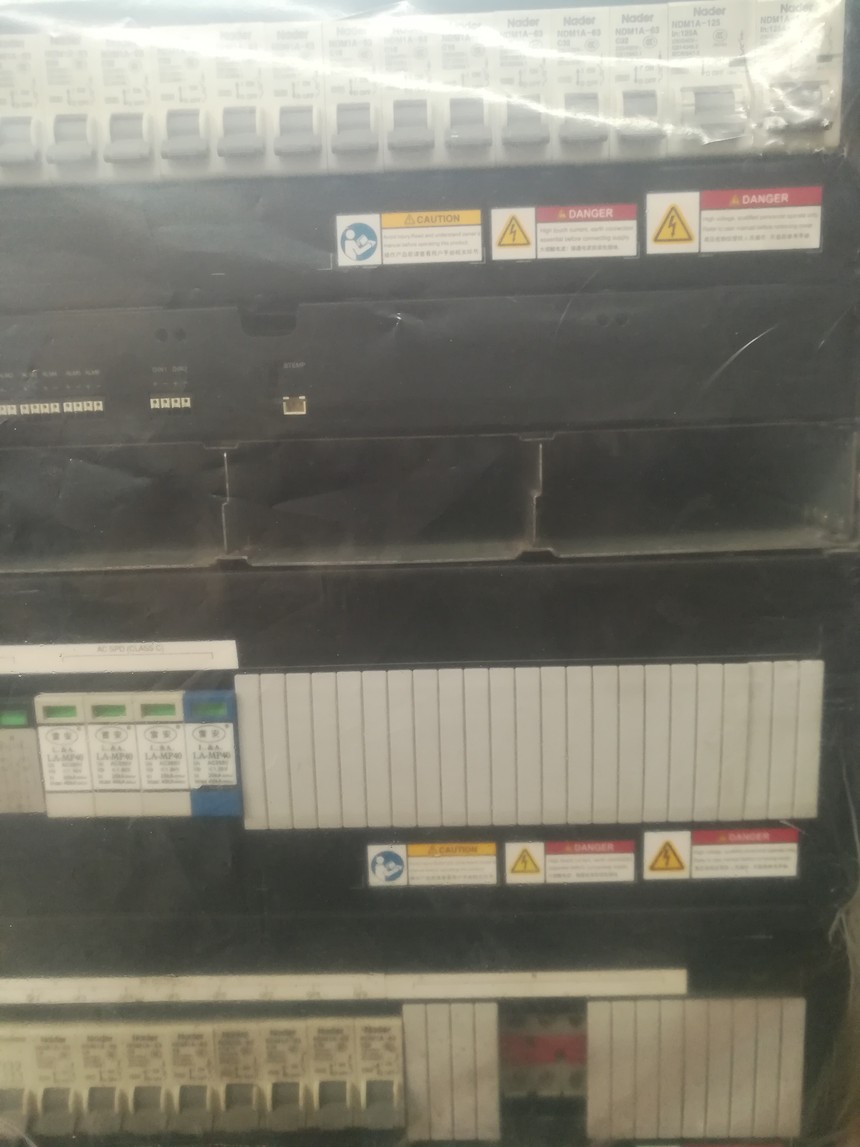

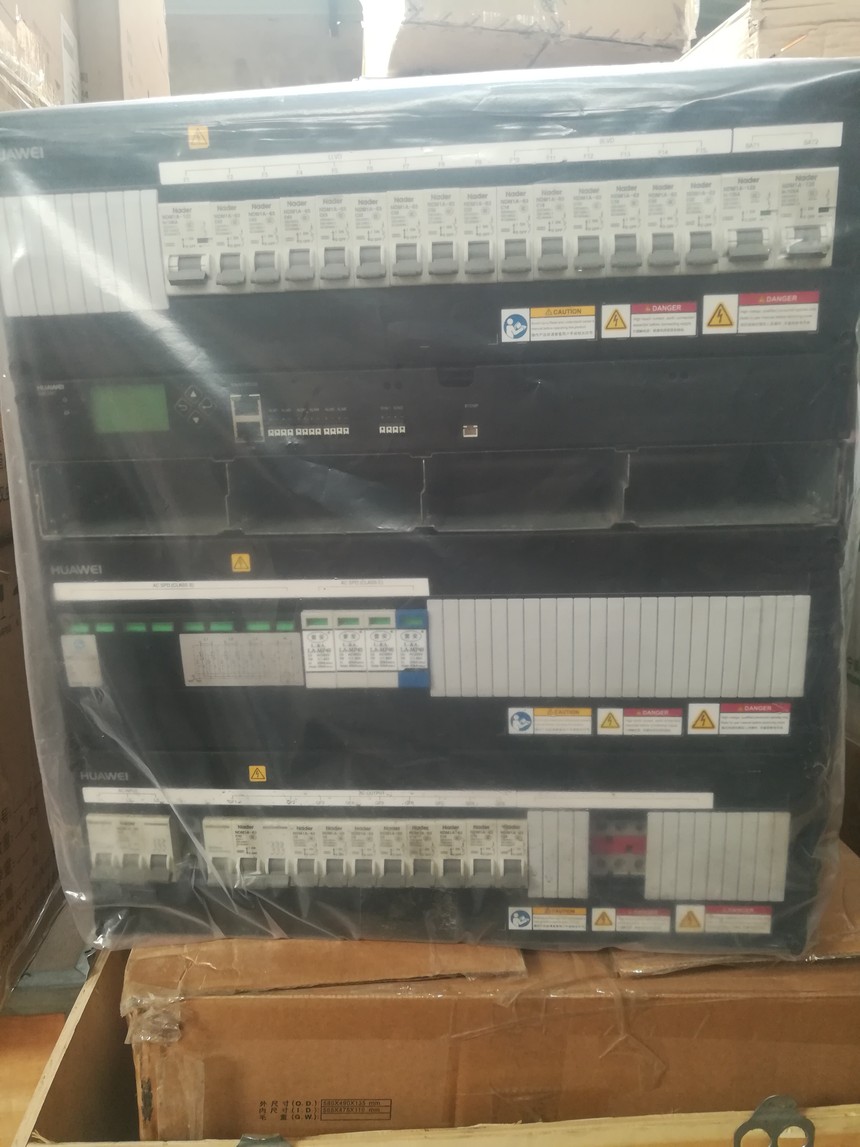

ETP48200-C11A1的内部结构如图3-1所示。
（1）直流配电单元
（2）SMU06C1
（3）整流模块安装空间
（4）B级防雷器
（5）C级防雷器
（6）交流配电单元
（7）接地螺丝
插框出厂时，RTN+母排已默认与插框PE短接。
ETP48200-C11A1华为是盒式电源系统，给–48V DC系列的通信设备供电，最大输出电流为200A。
ETP48200-C11A1华为直流配电单元如图3-2所示，交流配电单元如图3-3所示，配电规格如表3-1所示。
（1）LLVD空开
（2）BLVD空开
（3）电池空开
（1）交流输入空开和端子
（2）交流输出空开
（3）交流输出N接线端子
（4）交流输出PE排
项目
配电规格
输入制式
220/380V AC三相四线
交流配电
交流输入空开：1路63A/3P
交流输出空开：1路32A/3P，4路6A/1P，3路16A/1P，1路10A/1P
直流配电
BLVD空开：2路32A/1P，4路16A/1P
LLVD空开：1路100A/1P，4路63A/1P，4路32/1P
电池支路
2路125A/1P空开
整流模块是将输入的交流电转换成稳定的直流电。
（1）电源指示灯
（2）告警指示灯
（3）故障指示灯
（4）拨销
（5）把手
指示灯
颜色
状态
说明
电源指示灯
绿色
常亮
整流模块有交流输入。
常灭
无交流输入。
整流模块内部损坏。
0.5Hz闪烁
人工查询状态。
4Hz闪烁
整流模块处于应用程序加载状态。
告警指示灯
黄色
整流模块无保护告警。
环境温度过高引发预告警。
环境温度过高或过低保护关机告警。
交流输入过欠压保护。
整流模块休眠关机。
整流模块与外部通讯中断。
故障指示灯
红色
整流模块无故障。
输出过压锁死。
整流模块内部故障引起的无输出。

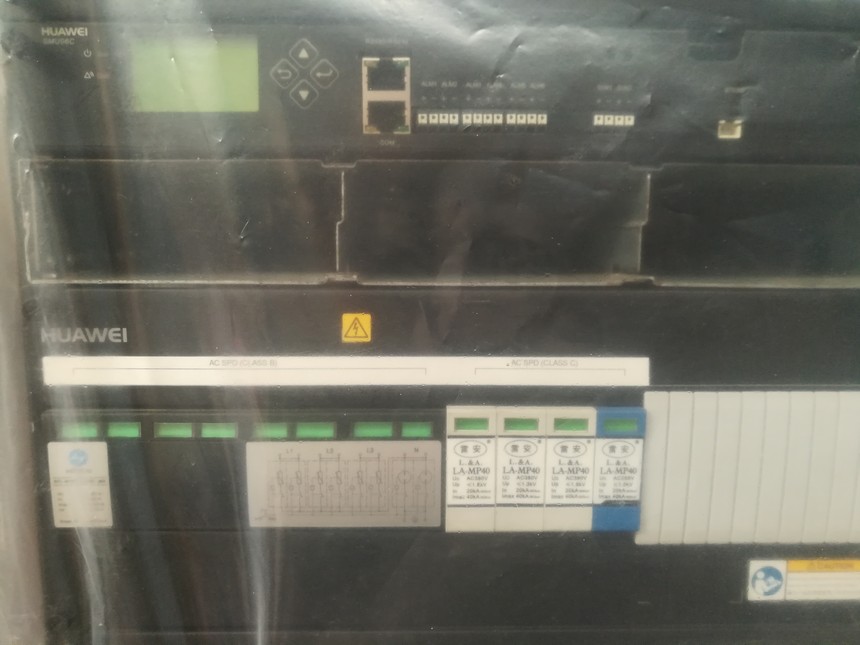

SMU06C1面板如图3-6所示。
（1）运行指示灯
（2）按键“上”
（3）RS485/RS232接口
（4）告警指示灯
（5）液晶显示屏（LCD）
（6）按键“返回”
（7）按键“下”
（8）按键“确认”
（9）COM接口
（10）干接点输出接口
（11）干接点输入出接口
（12）电池温度传感器接口
按键标识
按键名称
“”
“上”
按“”可以向上翻阅菜单或调整参数的选择值。
调整参数时，长按“”可以快速调整参数值。
“下”
按“”可以向下翻阅菜单或调整参数的选择值。
“返回”
按“”可退回上一级菜单并且不保存所设置菜单值。
“确认”
在待机屏时，按“”可进入主菜单。
在主菜单中按“”可进入下一级子菜单。
在子菜单设置时按“”可以保存菜单选项值。
SMU06C1面板指示灯说明如表3-4所示。
名称
运行指示灯
监控模块故障或无直流输入
慢闪（0.5Hz）
监控模块正常工作，与上位机通信正常
快闪（4Hz）
监控模块正常工作，与上位机通信不正常
无紧急或重要告警
有紧急或重要告警
SMU06C1提供了两个通信接口，接口信息如表3-5所示。
通信口
通信参数
通信协议
用途
COM接口
波特率：9600bit/s，19200bit/s
MODBUS协议
用于连接下级设备，例如：单体电池扫描仪、智能空调
RS485/RS232接口
波特率：9600bit/s，19200bit/s，115200bit/s
主从协议、电总协议、MODBUS协议
用于连接上级设备，例如：BBU、PSNU等带网管的设备
引脚
信号
1
NC
-
2
RS232_T
RS232发送数据
3
GND
信号地
4
RS485_R-
RS485接收数据
5
RS485_R+
6
RS232_R
RS232接收数据
7
RS485_T-
RS485发送数据
8
RS485_T+
COM_R+
COM接收数据
COM_R-
COM_T+
COM发送数据
COM_T-
接口类型
丝印
传感器接口
WATER
12V电压输出口
GATE
门磁传感器
BTEMP
电池温度传感器
干接点输入接口
DIN1
干接点输入接口的告警关联请参见附录。
DIN2
干接点输出接口
ALM1
干接点输出接口的告警关联请参见附录。
ALM2
ALM3
ALM4
ALM5
ALM6
序号
引脚定义
12V
GATE+
GATE-
BTEMP1

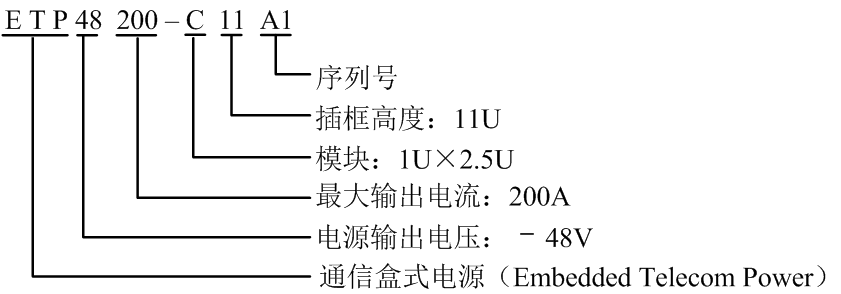

ETP48200-C11A1的型号说明如图2-1所示。
电压范围宽85V AC～300V AC
完善的电池管理功能
网络化设计，提供一路COM接口、一路RS485/RS232接口
支持华为网管协议和电总协议，可与华为NetEco网管、M2000网管或第三方网管通信，组网灵活，可实现远程管理，无人值守
支持LCD界面显示、按键操作
支持整流模块热插拔
整流模块功率因数值达0.99
电源系统工作原理示意图如图2-2所示，交流电通过交流配电单元进入整流模块，整流模块将交流电转成–48V直流电，由直流配电单元给多路负载供电。
交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。
监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常，及时上报告警信号。
ETP48200-C11A1系统配置见表2-1。
系统配置
插框
3U直流配电空间
1U监控单元
1U整流模块安装空间
6U交流配电空间
配电单元
交流配电：交流输入空开，交流输出空开
直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路
监控单元
SMU06C1
整流模块
最大可配置4个R4850N6或R4850G6整流模块
交流防雷器
B级防雷，标称雷击放电电流40kA，最大雷击放电电流100kA，8/20μs
C级防雷，标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs
直流防雷板
差模10kA，共模20kA，8/20μs
参数类别
参数名称
描述
环境条件
工作温度
–40℃～+65℃
运输温度
–40℃～+70℃
贮存温度
工作湿度
5%RH～95%RH（无凝露）
贮存湿度
海拔要求
0m～4000m
（在3000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）
交流输入
输入频率
45Hz～66Hz，额定值为50Hz/60Hz
功率因数（PF）
≥0.99（额定输入，负载条件下）
直流输出
输出电压范围
–42V DC～–58V DC
默认输出电压
–53.5V DC
最大输出功率
12000W（系统满足N+1备份，长期工作输出电流不超过150A）
稳压精度
≤±1%（半载时输出电压稳定在53.5V DC±0.1V DC范围内）
峰峰值杂音电压
≤200mV（额定输入电压和负载范围内）
电话衡重杂音电压
≤2mV（300Hz～3400Hz，输入电压≤264V AC）
均流不平衡度
≤±5%（50%～100%负载）
交流输入保护
交流输入过压保护点
≥300V AC
交流输入过压恢复点
290V AC～300V AC
交流输入欠压保护点
≤80V AC
交流输入欠压恢复点
80V AC～90V AC
直流输出保护
直流输出过压保护点
范围为–58.5V DC～–60.5V DC
EMC指标
传导干扰
交流端口EN 55022 class B
直流端口EN 55022 class A
辐射干扰
EN 55022 class B
谐波电流
IEC 61000-3-12
电压闪烁和波动
IEC 61000-3-3
静电放电抗扰性（ESD）
IEC 61000-4-2
壳体端口接触放电6kV，空气放电8kV，信号端口接触放电2kV
电快速脉冲群抗扰性（EFT）
IEC 61000-4-4
交直流电源端口2kV
辐射抗扰性（RS）
IEC 61000-4-3
10V/m场强
传导抗扰性（CS）
IEC 61000-4-6
电源口满足10V的指标要求，信号口满足3V指标要求
浪涌抗扰性（SURGE）
IEC 61000-4-5
交直流电源端口差模2kV，共模4kV，8/20us
电源跌落抗扰度（DIP）
满足IEC 61000-4-11标准要求
其它
交流防雷
直流防雷
安规设计
满足标准IEC/EN60950-1/GB 4943，通过泰尔认证
MTBF
20万小时
结构
电源系统（高×宽×深）
486.1mm×482.6mm×330mm
重量
≤30kg（不含整流模块）
防护等级
IP20
安装方式
支持19英寸机架安装
进出线方式
交流下进线，直流上出线
维护方式
支持前维护方式
散热方式
自然散热
