产品概述

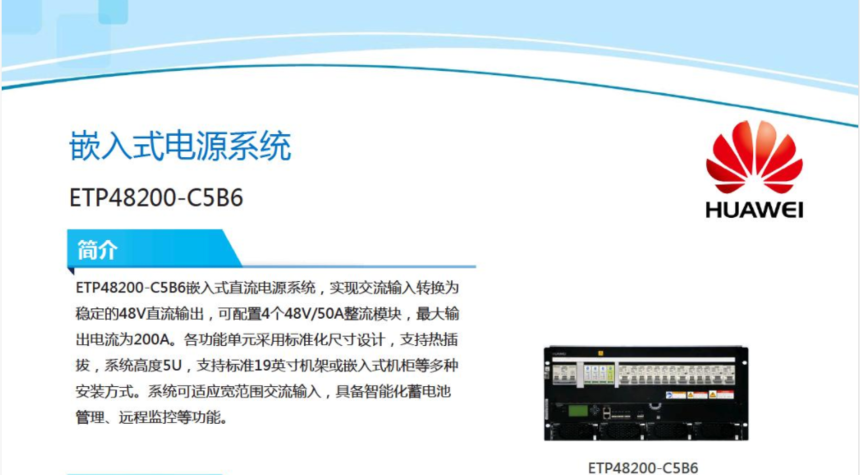

华为ETP48200-C5B6是盒式电源系统，给–48V DC系列的通信设备供电，最大输出电流为200A。
山东格伦德电源电源科技有限公司 联系人：孟经理 咨询热线：183-6606-8668
型号说明
ETP48200-C5B6的型号说明如图2-1所示。
图2-1 型号说明
系统特点
工作原理
电源系统工作原理示意图如图2-2所示，交流电通过交流配电单元进入整流模块，整流模块将交流电转成–48V直流电，由直流配电单元给多路负载供电。
交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。
监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常，及时上报告警信号。
图2-2 电源系统工作原理示意图
系统配置
ETP48200-C5B6系统配置见表2-1。
表2-1 ETP48200-C5B6系统配置项目 | 系统配置 |
|---|
插框 | |
配电单元 | |
监控单元 | SMU06C1 |
整流模块 | 最大可配置4个R4850N2或R4850G2整流模块 |
防雷器 | 交流防雷：标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs 直流防雷：差模10kA，共模20kA，8/20μs |
内部结构
ETP48200-C5B6的内部结构如图3-1所示。
图3-1 ETP48200-C5B6内部结构图
（1）LLVD空开 | （2）交流防雷器 | （3）接地螺丝 |
（4）交流输入空开和端子 | （5）SMU06C1 | （6）整流模块安装空间 |
（7）BLVD空开 | （8）电池空开 |
|
配电单元
ETP48200-C5B6交直流配电单元如图3-2所示，配电规格如表3-1所示。
图3-2 ETP48200-C5B6交直流配电单元
表3-1 配电规格项目 | 配电规格 |
|---|
输入制式 | 220/380V AC三相四线兼容220V AC单相 |
交流配电 | 1路63A/3P空开 |
直流配电 | |
电池支路 | 2路125A/1P空开 |
整流模块
整流模块是将输入的交流电转换成稳定的直流电。
图3-3 外观
（1）电源指示灯 | （2）告警指示灯 | （3）故障指示灯 |
（4）拨销 | （5）把手 |
|
表3-2 指示灯说明指示灯 | 颜色 | 状态 | 说明 |
|---|
电源指示灯 | 绿色 | 常亮 | 整流模块有交流输入。 |
常灭 | 无交流输入。 |
整流模块内部损坏。 |
0.5Hz闪烁 | 人工查询状态。 |
4Hz闪烁 | 整流模块处于应用程序加载状态。 |
告警指示灯 | 黄色 | 常灭 | 整流模块无保护告警。 |
常亮 | 环境温度过高引发预告警。 环境温度过高或过低保护关机告警。
|
交流输入过欠压保护。 |
整流模块休眠关机。 |
0.5Hz闪烁 | 整流模块与外部通讯中断。 |
故障指示灯 | 红色 | 常灭 | 整流模块无故障。 |
常亮 | 输出过压锁死。 |
整流模块内部故障引起的无输出。 |
监控单元SMU06C1
外观
图3-4 SMU06C1外观
面板
SMU06C1面板如图3-5所示。
图3-5 SMU06C1面板
（1）运行指示灯 | （2）按键“上” | （3）RS485/RS232接口 |
（4）告警指示灯 | （5）液晶显示屏（LCD） | （6）按键“返回” |
（7）按键“下” | （8）按键“确认” | （9）COM接口 |
（10）干接点输出接口 | （11）干接点输入出接口 | （12）电池温度传感器接口 |
表3-3 按键说明按键标识 | 按键名称 | 说明 |
|---|
“ ” | “上” | 按“”可以向上翻阅菜单或调整参数的选择值。 调整参数时，长按“”可以快速调整参数值。 |
“ ” | “下” | 按“”可以向下翻阅菜单或调整参数的选择值。 调整参数时，长按“”可以快速调整参数值。 |
“ ” | “返回” | 按“”可退回上一级菜单并且不保存所设置菜单值。 |
“ ” | “确认” | 在待机屏时，按“ ”可进入主菜单。 在主菜单中按“ ”可进入下一级子菜单。 在子菜单设置时按“ ”可以保存菜单选项值。
|
指示灯定义
SMU06C1面板指示灯说明如表3-4所示。
表3-4 SMU06C1面板指示灯说明名称 | 颜色 | 状态 | 说明 |
|---|
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪（0.5Hz） | 监控模块正常工作，与上位机通信正常 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正常 |
告警指示灯 | 红色 | 常灭 | 无紧急或重要告警 |
常亮 | 有紧急或重要告警 |
通信接口
SMU06C1提供了两个通信接口，接口信息如表3-5所示。
表3-5 SMU通信口说明通信口 | 通信参数 | 通信协议 | 用途 |
|---|
COM接口 | 波特率：9600bit/s，19200bit/s | MODBUS协议 | 用于连接下级设备，例如：单体电池扫描仪、智能空调 |
RS485/RS232接口 | 波特率：9600bit/s，19200bit/s，115200bit/s | 主从协议、电总协议、MODBUS协议 | 用于连接上级设备，例如：BBU、PSNU等带网管的设备 |
图3-6 RS485/RS232接口引脚
表3-6 RS485/RS232接口引脚说明引脚 | 信号 | 说明 |
|---|
1 | NC | - |
2 | RS232_T | RS232发送数据 |
3 | GND | 信号地 |
4 | RS485_R- | RS485接收数据 |
5 | RS485_R+ |
6 | RS232_R | RS232接收数据 |
7 | RS485_T- | RS485发送数据 |
8 | RS485_T+ |
图3-7 COM接口引脚
表3-7 COM接口引脚说明引脚 | 信号 | 说明 |
|---|
1 | COM_R+ | COM接收数据 |
2 | COM_R- |
3 | NC | - |
4 | COM_T+ | COM发送数据 |
5 | COM_T- |
6 | GND | 信号地 |
7 | NC | - |
8 | NC | - |
干接点和传感器接口
图3-8 传感器接口位置（内部结构）
表3-8 传感器和干接点接口说明接口类型 | 丝印 | 说明 |
|---|
传感器接口 | WATER | 水浸传感器 |
GATE | 门磁传感器 |
BTEMP | 电池温度传感器 |
干接点输入接口 | DIN1 | |
DIN2 |
干接点输出接口 | ALM1 | |
ALM2 |
ALM3 |
ALM4 |
ALM5 |
ALM6 |
表3-9 传感器引脚定义丝印 | 序号 | 引脚定义 |
|---|
WATER | 1 | 12V |
2 | WATER |
3 | GND |
4 | - |
GATE | 1 | GATE+ |
2 | GATE- |
BTEMP | 1 | BTEMP1 |
2 | GND |
技术指标

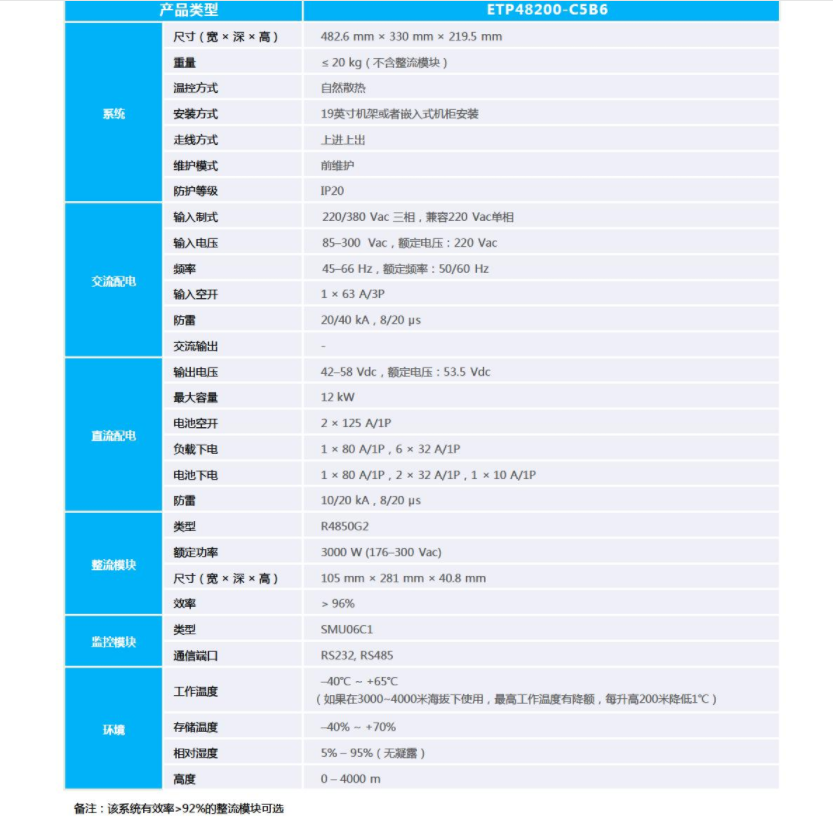

表A-1 技术规格参数类别 | 参数名称 | 描述 |
|---|
环境条件 | 工作温度 | –40℃～+65℃ |
运输温度 | –40℃～+70℃ |
贮存温度 | –40℃～+70℃ |
工作湿度 | 5%RH～95%RH（无凝露） |
贮存湿度 | 5%RH～95%RH（无凝露） |
海拔要求 | 0m～4000m （在3000m～4000m环境下高温降额，每升高200m，工作温度降低1℃） |
交流输入 | 输入制式 | 220/380V AC三相兼容220V AC单相 |
输入频率 | 45Hz～66Hz，额定值为50Hz/60Hz |
功率因数（PF） | ≥0.99（额定输入，负载条件下） |
直流输出 | 输出电压范围 | –42V DC～–58V DC |
默认输出电压 | –53.5V DC |
最大输出功率 | 12000W（系统满足N+1备份，长期工作输出电流不超过150A） |
稳压精度 | ≤±1%（半载时输出电压稳定在53.5V DC±0.1V DC范围内） |
峰峰值杂音电压 | ≤200mV（额定输入电压和负载范围内） |
电话衡重杂音电压 | ≤2mV（300Hz～3400Hz，输入电压≤264V AC） |
均流不平衡度 | ≤±5%（50%～100%负载） |
交流输入保护 | 交流输入过压保护点 | ≥300V AC |
交流输入过压恢复点 | 290V AC～300V AC |
交流输入欠压保护点 | ≤80V AC |
交流输入欠压恢复点 | 80V AC～90V AC |
直流输出保护 | 直流输出过压保护点 | 范围为–58.5V DC～–60.5V DC |
EMC指标 | 传导干扰 | 交流端口EN 55022 class B |
直流端口EN 55022 class A |
辐射干扰 | EN 55022 class B |
谐波电流 | IEC 61000-3-12 |
电压闪烁和波动 | IEC 61000-3-3 |
静电放电抗扰性（ESD） | IEC 61000-4-2 壳体端口接触放电6kV，空气放电8kV，信号端口接触放电2kV |
电快速脉冲群抗扰性（EFT） | IEC 61000-4-4 交直流电源端口2kV |
辐射抗扰性（RS） | IEC 61000-4-3 10V/m场强 |
传导抗扰性（CS） | IEC 61000-4-6 电源口满足10V的指标要求，信号口满足3V指标要求 |
浪涌抗扰性（SURGE） | IEC 61000-4-5 交直流电源端口差模2kV，共模4kV，8/20μs |
电源跌落抗扰度（DIP） | 满足IEC 61000-4-11标准要求 |
其它 | 防雷 | 交流防雷：标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs 直流防雷：差模10kA，共模20kA，8/20μs |
安规设计 | 满足标准IEC/EN60950-1/GB 4943，通过泰尔、TUV、CE认证 |
MTBF | 20万小时 |
结构 | 电源系统（高×宽×深） | 219.5mm×482.6mm×330mm |
重量 | ≤20kg（不含整流模块） |
防护等级 | IP20 |
安装方式 | 支持19英寸机架安装 |
进出线方式 | 上进上出线 |
维护方式 | 支持前维护方式 |
散热方式 | 自然散热 |
