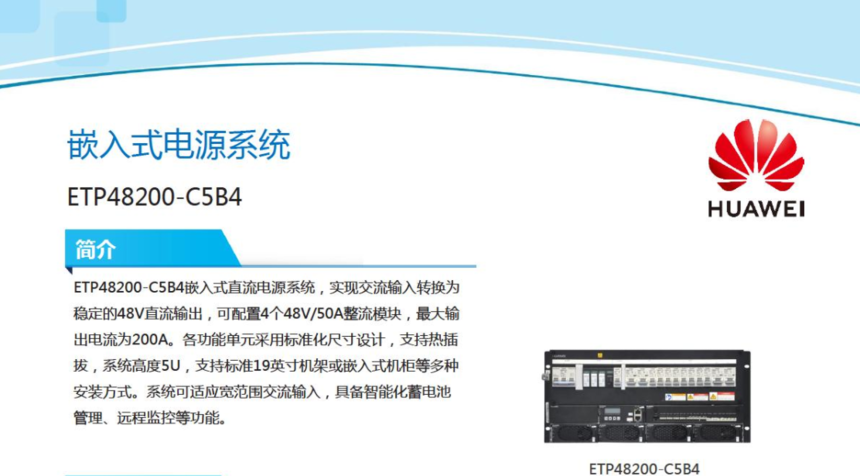

ETP48200-C5B4、ETP48200-C5B5华为是盒式电源系统，给–48V DC系列的通信设备供电，最大输出电流为200A。
ETP48200-C5B4、ETP48200-C5B5是盒式电源系统，给–48V DC系列的通信设备供电，最大输出电流为200A。
ETP48200-C5B4、ETP48200-C5B5的型号说明如图2-1所示。

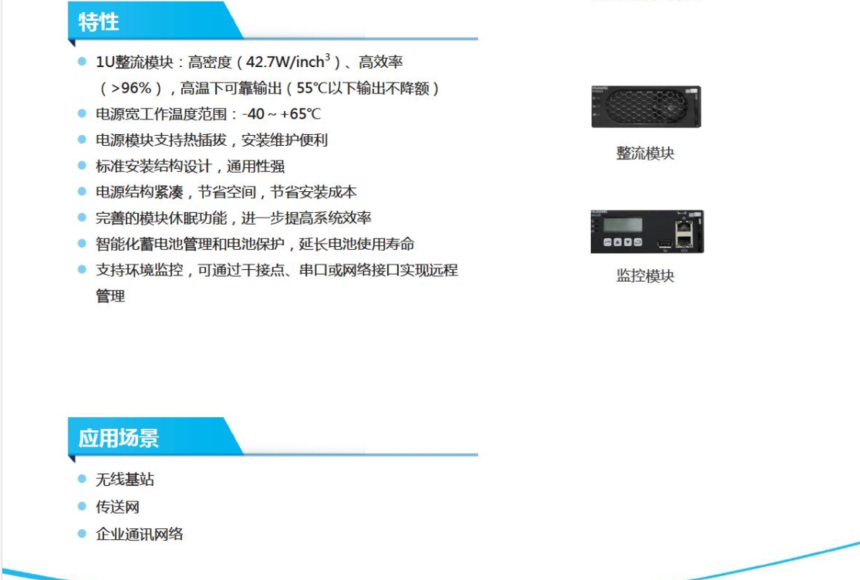

模块电压输入范围宽85V AC～300V AC
完善的电池管理功能
网络化设计，提供一路FE接口、一路RS485/RS232接口
支持SNMP、HTTPS等多种协议，可与华为NetEco网管或第三方网管通信，组网灵活，可实现远程监控，无人值守
支持软件远程升级
支持LCD界面显示、按键操作
支持WEB界面操作
支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙语、俄语、德语、土耳其语、日语等
支持整流模块、监控模块热插拔
整流模块功率因数值达0.99
电源系统工作原理示意图如图2-2所示，交流电通过交流配电单元进入整流模块，整流模块将交流电转成–48V直流电，由直流配电单元给多路负载供电。
交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。
监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常，及时上报告警信号。
ETP48200-C5B4、ETP48200-C5B5系统配置见表2-1。
项目
ETP48200-C5B4
ETP48200-C5B5
插框
3U配电空间
1U监控单元
1U整流模块安装空间
配电单元
交流配电：交流输入空开、交流输出空开
直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路
整流模块
最大可配置4个R4850N2或R4850G2整流模块
监控模块
SMU02B
用户接口模块
UIM02C
防雷器
交流防雷：标称雷击放电电流30kA，最大雷击放电电流60kA，8/20μs
直流防雷：差模10kA，共模20kA，8/20μs
ETP48200-C5B4外观如图3-1所示。ETP48200-C5B5外观如图3-2所示。
（1）LLVD空开
（2）交流输出空开和端子
（3）交流防雷器
（4）接地螺丝
（5）交流输入空开和端子
（6）SMU02B
（7）整流模块安装空间
（8）BLVD空开
（9）电池空开
（10）电池强制上电开关（盖板后）
（11）UIM02C
插框出厂时，RTN+母排已默认与插框PE短接。

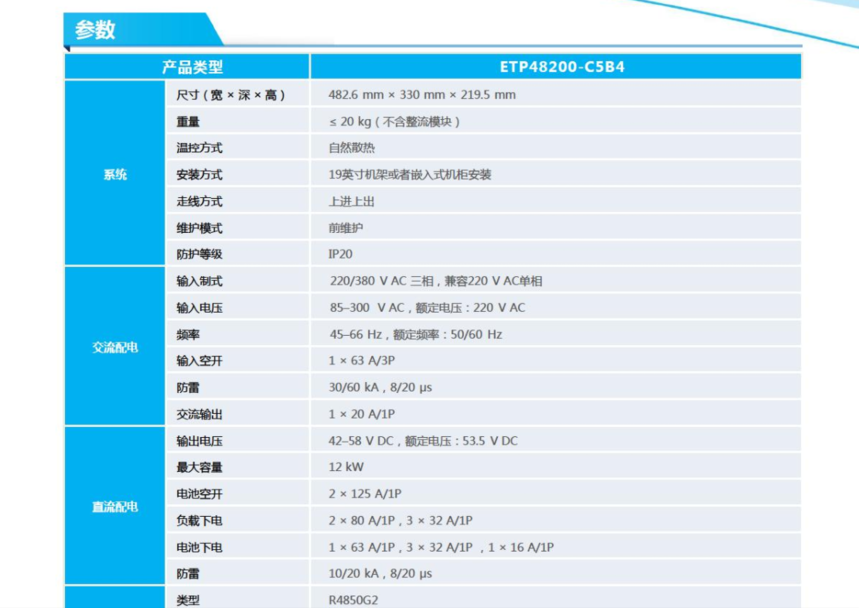

ETP48200-C5B4交直流配电单元如图3-3所示，ETP48200-C5B5交直流配电单元如图3-4所示。ETP48200-C5B4、ETP48200-C5B5配电规格如表3-1所示。
输入制式
220/380V AC三相四线兼容220V AC单相
110V AC双火线兼容220V AC单相
交流配电
交流输入空开：1路63A/3P
交流输出空开：1路20A/1P
交流输入空开：1路100A/2P
交流输出空开：1路32A/2P
直流配电
BLVD空开：1路63A/1P，3路32A/1P，1路16A/1P
LLVD空开：2路80A/1P，3路32A/1P
BLVD空开：1路63A/1P，2路32A/1P，1路16A/1P
电池支路
2路125A/1P空开
整流模块将输入的交流电转换成稳定的直流电。
（1）运行指示灯
（2）告警指示灯
（3）故障指示灯
（4）拨销
（5）把手
指示灯
颜色
状态
说明
运行指示灯
绿色
常亮
整流模块有交流输入。
常灭
无交流输入。
整流模块内部损坏。
0.5Hz闪烁
人工查询状态。
4Hz闪烁
整流模块处于应用程序加载状态。
告警指示灯
黄色
整流模块无保护告警。
环境温度过高预告警。
环境温度过高或过低保护关机告警。
交流输入过欠压保护。
整流模块休眠关机。
整流模块与外部通讯中断。
故障指示灯
红色
整流模块无故障。
输出过压锁死。
整流模块内部故障引起的无输出。
（2）次要告警指示灯
（3）重要告警指示灯
（4）按键
（5）USB接口（该端口支持安全保护机制）
（6）通信口RS485/RS232
（7）把手
（8）拨销
（9）通信口FE
（10）液晶显示屏
名称
监控模块故障或无直流输入
慢闪（0.5Hz）
监控模块正常工作，与上位机通信正常
快闪（4Hz）
监控模块正常工作，与上位机通信不正常
次要告警指示灯
无次要告警和提示告警
有次要告警或提示告警
重要告警指示灯
无紧急告警和重要告警
有紧急告警或重要告警
按键
向上键
按向上键或向下键可以翻阅菜单或选择参数。
向下键
返回键
按返回键可退回上一级菜单并且不保存所设置的参数。
确认键
在系统信息界面时，按确认键可进入主菜单。
在主菜单中按确认键可进入下一级子菜单。
在子菜单设置参数时按确认键可以保存参数。
30秒内无按键操作LCD背光灯关闭。
1分钟内无按键操作需重新登录。
设置参数时长按或，参数值将快速增加或减小。
同时按下和并持续10s，可重启SMU。
同时按下和（或）并持续2s，可提高（或降低）LCD对比度。
在USB接口中插入开站专用U盘，可进行快速开站，导入导出配置文件，导出运行日志和软件升级等操作。
通过USB接口安装专用WiFi模块后，可近端接入Web界面，方便操作。
非华为提供的WiFi模块，可能造成功能异常或数据丢失，由此带来的损失华为将不承担相应责任。
通信接口
通信参数
通信协议
FE
10M/100M自适应
HTTPS协议、NetEco网管协议、SNMP协议、TCP-Modbus协议
RS485/RS232
波特率：1200bit/s、2400bit/s、4800bit/s、9600bit/s、14400bit/s、19200bit/s、115200bit/s
主从协议、电总协议、Modbus协议
以上端口都支持安全保护机制。
引脚
信号
1
TX+
FE发送数据
2
TX-
3
RX+
FE接收数据
6
RX-
4、5、7、8
空
－
RS485发送数据
4
RS485接收数据
5
RX232
RS232接收数据
7
TX232
RS232发送数据
PGND
地（PE）
8
用户接口模块UIM02C支持8路干接点输出，6路通用干接点输入，和7路传感器输入（包括1路环境温湿度、1路水浸、2路环境温度、1路门磁、1路烟雾和1路电池温度）。
接口类型
丝印
传感器接口
TEM-HUM
环境温湿度传感器
WATER
水浸传感器
TEMP1
环境温度传感器1
TEMP2
环境温度传感器2
GATE
门磁传感器
SMOKE
烟雾传感器
BTEMP
电池温度传感器
干接点输入接口
DIN1
干接点输入接口的告警关联请参见附录。
DIN2
DIN3
DIN4
DIN5
DIN6
干接点输出接口
ALM1
干接点输出接口的告警关联请参见附录。
ALM2
ALM3
ALM4
ALM5
ALM6
ALM7
ALM8
COM
RS485
用途
波特率：9600bit/s、19200bit/s、115200bit/s
主从协议、Modbus协议
用于连接下级设备，例如：电池巡检仪、智能空调
COM口支持安全保护机制。
3、7、8
-
传感器接口的引脚序号如图3-10所示，引脚定义如表3-11所示。
序号
引脚定义
12V
ENV_TEMP
ENV_HUM
GND
GATE+
GATE-
参数类别
参数名称
描述
环境条件
工作温度
–40℃～+65℃
运输温度
–40℃～+70℃
贮存温度
工作湿度
5%RH～95%RH（无凝露）
贮存湿度
海拔要求
0m～4000m
（在3000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）

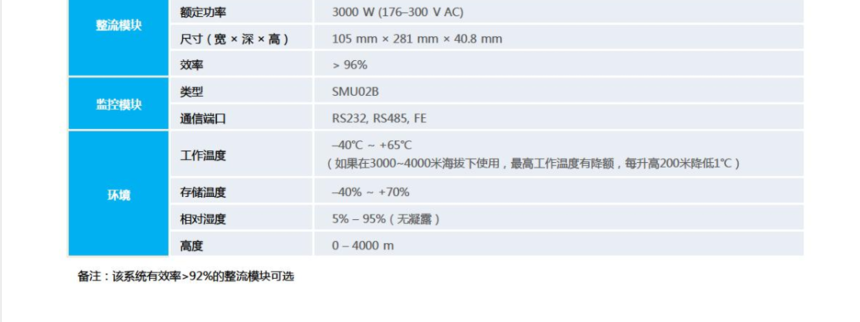

交流输入
ETP48200-C5B4：220/380V AC三相兼容220V AC单相
ETP48200-C5B5：110V AC双火线兼容220V AC单相
输入频率
45Hz～66Hz，额定值为50Hz/60Hz
功率因数（PF）
≥0.99（额定输入，负载条件下）
直流输出
输出电压范围
–42V DC～–58V DC
默认输出电压
–53.5V DC
最大输出功率
12000W（系统满足N+1备份，长期工作输出电流不超过150A）
稳压精度
≤±1%（半载时输出电压稳定在53.5V DC±0.1V DC范围内）
峰峰值杂音电压
≤200mV（额定输入电压和负载范围内）
电话衡重杂音电压
≤2mV（300Hz～3400Hz，输入电压≤264V AC）
均流不平衡度
≤±5%（50%～100%负载）
交流输入保护
交流输入过压保护点
≥300V AC
交流输入过压恢复点
290V AC～300V AC
交流输入欠压保护点
≤80V AC
交流输入欠压恢复点
80V AC～90V AC
直流输出保护
直流输出过压保护点
范围为–58.5V DC～–60.5V DC
EMC指标
传导干扰
交流端口EN 55022 class B
直流端口EN 55022 class A
辐射干扰
EN 55022 class B
谐波电流
IEC 61000-3-12
电压闪烁和波动
IEC 61000-3-3
静电放电抗扰性（ESD）
IEC 61000-4-2
壳体端口接触放电6kV，空气放电8kV，信号端口接触放电2kV
电快速脉冲群抗扰性（EFT）
IEC 61000-4-4
交直流电源端口2kV
辐射抗扰性（RS）
IEC 61000-4-3
10V/m场强
传导抗扰性（CS）
IEC 61000-4-6
电源口满足10V的指标要求，信号口满足3V指标要求
浪涌抗扰性（SURGE）
IEC 61000-4-5
交直流电源端口差模2kV，共模4kV，8/20us
电源跌落抗扰度（DIP）
满足IEC 61000-4-11标准要求
其它
防雷
交流电源口：标称雷击放电电流30kA，最大雷击放电电流60kA，8/20μs
直流电源口：差模10kA，共模20kA，8/20μs
安规设计
满足标准IEC/EN60950-1/GB 4943，通过泰尔、CE认证
MTBF
20万小时
结构
电源系统（高×宽×深）
219.5mm×482.6mm×330mm
重量
≤20kg（不含整流模块）
防护等级
IP20
安装方式
支持19英寸机架安装
进出线方式
上进上出线
维护方式
支持前维护方式
散热方式
自然散热
