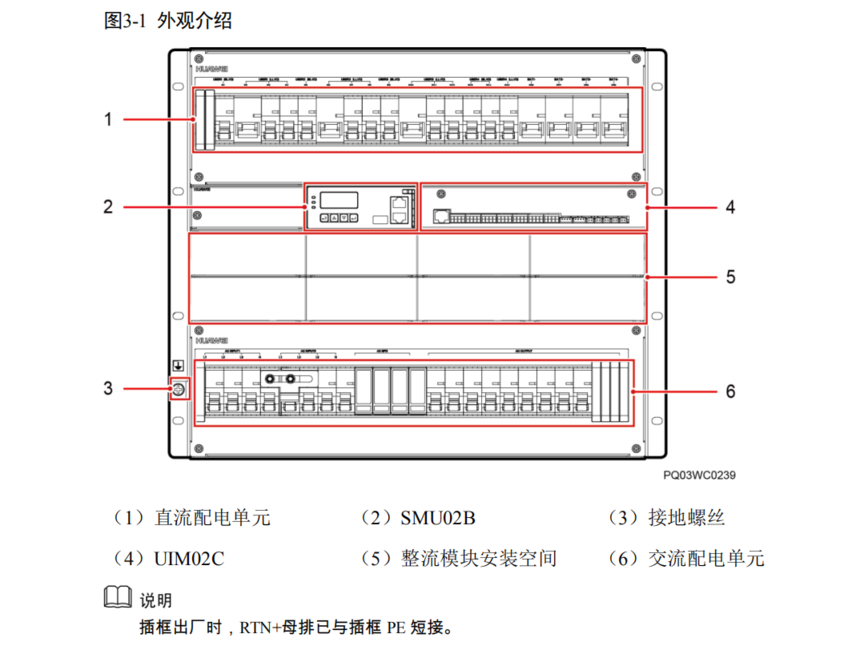

华为开关电源ETP48300-C9A1嵌入式48v通信电源300A参数及报价时间：2020-02-10 华为ETP48300,华为通信电源,华为嵌入式电源,华为开关电源，华为开关电源ETP48300-C9A1嵌入式48v通信电源300A参数及报价 外观介绍

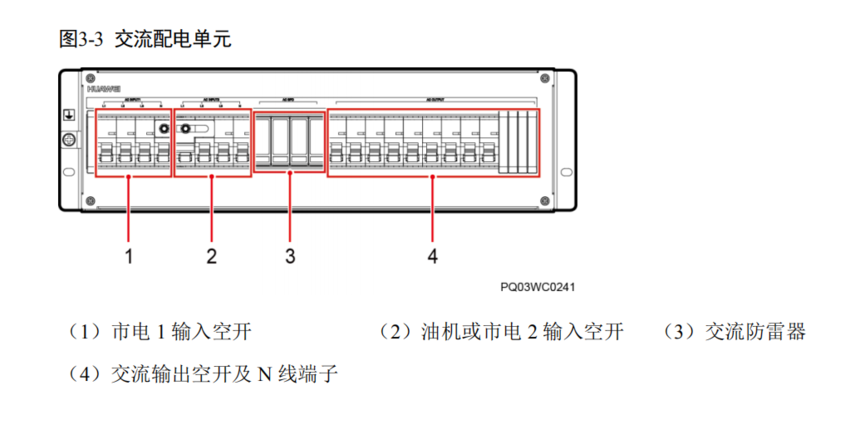

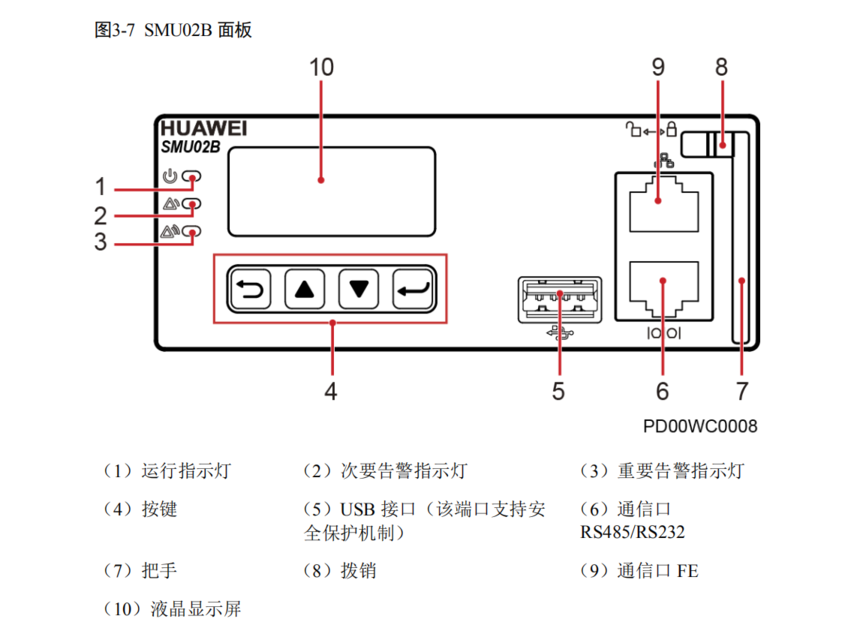

山东格伦德电源电源科技有限公司 联系人：孟经理 咨询热线：183-6606-8668 配电规格 项目 配电规格 输入制式 220/380V AC 三相四线兼容 220V AC 单相 交流配电 交流输入：2 路 63A/4P 空开，手动切换机械互锁 交流输出：5 路 16A/1P 空开，4 路 10A/1P 空开 直流配电 用户 1 直流输出空开： − LLVD1：1 路 125A/1P，1 路 16A/1P，1 路 6A/1P − BLVD1：1 路 25A/1P 产品概述 ETP48300-C9A1 是盒式电源系统，给–48V DC 系列的通信设备供电，最大输出电流 为 300A。 2.2 型号说明 图2-1 型号说明 2.3 系统特点 模块电压输入范围宽 85V AC～300V AC 完善的电池管理功能 网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口 支持 SNMP、HTTPS 等多种协议，可与华为 NetEco 网管或第三方网管通信，组 网灵活，可实现远程监控，无人值守 支持软件远程升级 支持 LCD 界面显示、按键操作 支持 WEB 界面操作 项目 配电规格

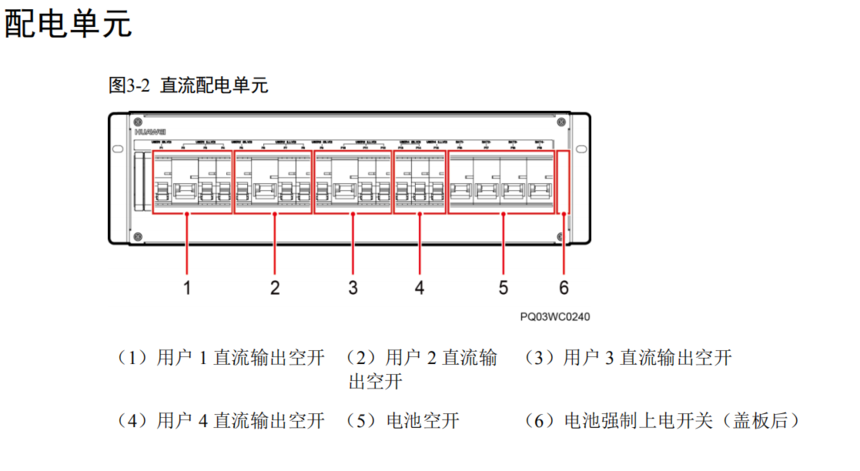

用户 2 直流输出空开： − LLVD2：1 路 125A/1P，1 路 16A/1P，1 路 6A/1P − BLVD2：1 路 25A/1P 用户 3 直流输出空开： − LLVD3：1 路 125A/1P，1 路 16A/1P，1 路 6A/1P − BLVD3：1 路 25A/1P 用户 4 直流输出空开： − LLVD4：1 路 63A/1P − BLVD4：2 路 10A/1P 电池支路 4 路 125A/1P 空开

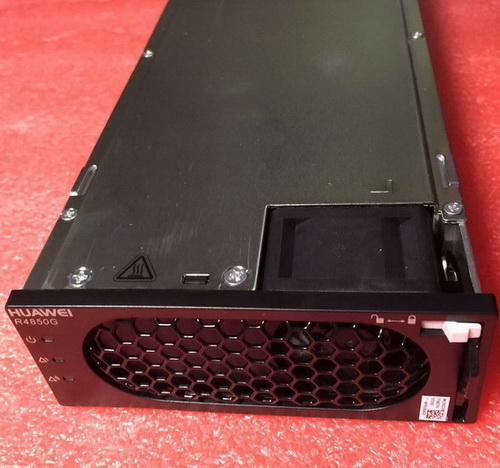

整流模块规格 项目 R4850N2 R4850G2 效率 最高点≥94%； ≥93%（230V AC，30%～ 100%负载） 最高点≥96%； ≥95%（230V AC，30%～ 100%负载） 输出功率 3000W（176V AC～290V
AC）； 1250W（85V AC～175V AC 线性降额） 3000W（176V AC～290V

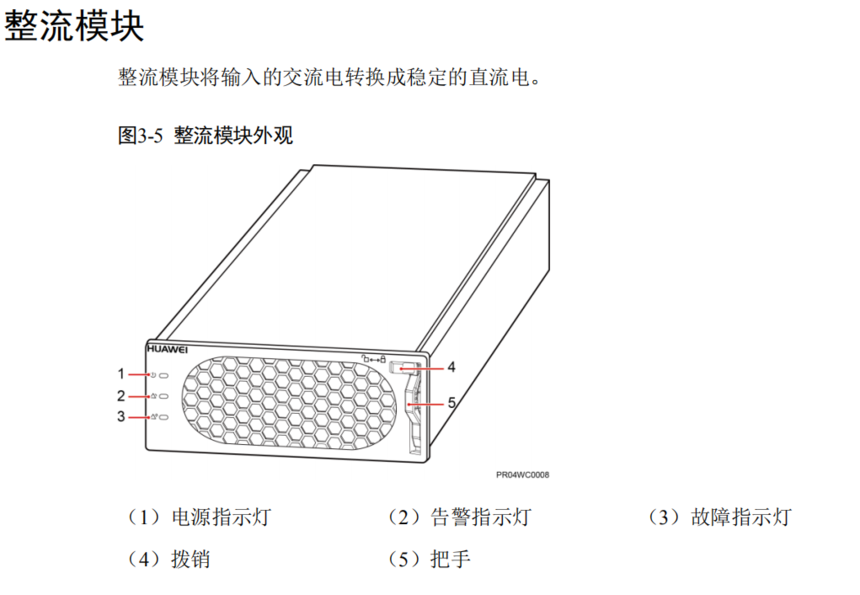

AC）； 1250W（85V AC～175V AC 线性降额） 尺寸（高×宽× 深） 40.8mm×105mm×281mm 40.8mm×105mm×281mm 重量 ≤2kg ≤2kg 整流模块指示灯说明 指示灯 颜色 状态 说明 电源指 示灯 绿色 常亮 整流模块有交流输入。 常灭 无交流输入。 整流模块内部损坏。 0.5Hz 闪烁 人工查询状态。 4Hz 闪烁 整流模块处于应用程序加载状态。 告警指 示灯 黄色 常灭 整流模块无保护告警。 常亮 环境温度过高引发的整流模块限功率预告警。 环境温度过高或过低保护关机告警。 交流输入过欠压保护。 整流模块休眠关机。 0.5Hz 闪烁 整流模块与外部通讯中断。
项目 规格 交流输入 输入制式 220/380V AC 三相四线兼容 220V AC 单相 输入频率 45Hz～66Hz，额定值为 50Hz/60Hz 功率因数（PF） ≥0.99（额定输入，负载条件下） 直流输出 输出电压范围 –42V DC～–58V DC 默认输出电压 –53.5V DC 最大输出功率 18000W 稳压精度 ≤±1%（半载时输出电压稳定在 53.5V DC±0.1V DC 范围内） 峰峰值杂音电压 ≤200mV（额定输入电压和 0%～100%负 项目 规格 载范围内） 电话衡重杂音电压 ≤2mV（300Hz～3400Hz，输入电压≤ 264V AC） 均流不平衡度 ≤±5%（50%～100%负载） 交流输入保护 交流输入过压保护点 ≥300V AC 交流输入过压恢复点 290V AC～300V AC 交流输入欠压保护点 ≤80V AC 交流输入欠压恢复点 80V AC～90V AC 直流输出保护 直流输出过压保护点 范围为–58.5V DC～–60.5V DC 内部故障过压时，模块锁死； 外部电压达到–63V DC 以上，且持续 500ms 以上，模块锁死。 交流防雷 标称雷击放电电流 30kA，最大雷击放电电流 60kA，8/20μs 直流防雷 差模 10kA，共模 20kA，8/20μs 安规设计 满足标准 IEC/EN60950-1/GB 4943，通过 CE 认证 MTBF 20 万小时（25℃时） 华为通信电源,华为高频开关电源,华为直流电源,华为电源柜,华为-48v开关电源,华为电源官网,华为通信电源柜,华为开关电源柜,华为R48,华为MTS,华为ETP48,华为TP48,华为5G电源 |
