华为通信嵌入式ETP48400-C9A6开关电源48v400A参数及报价

时间：2020-02-10     作者：山东格伦德电源科技有限公司孟经理【原创】   阅读

华为ETP48400-C9A6,华为通信电源,华为48v开关电源,华为嵌入式电源，华为通信嵌入式ETP48400-C9A6开关电源48v400A参数及报价

电源插框华为ETP48400-C9A6

山东格伦德电源电源科技有限公司  联系人：孟经理   咨询热线：183-6606-8668

外观介绍


（1）直流配电单元

（2）通信扩展模块安装空间

（3）整流模块安装空间

（4）接地螺丝

（5）SMU02B

（6）UIM02C

（7）交流配电单元

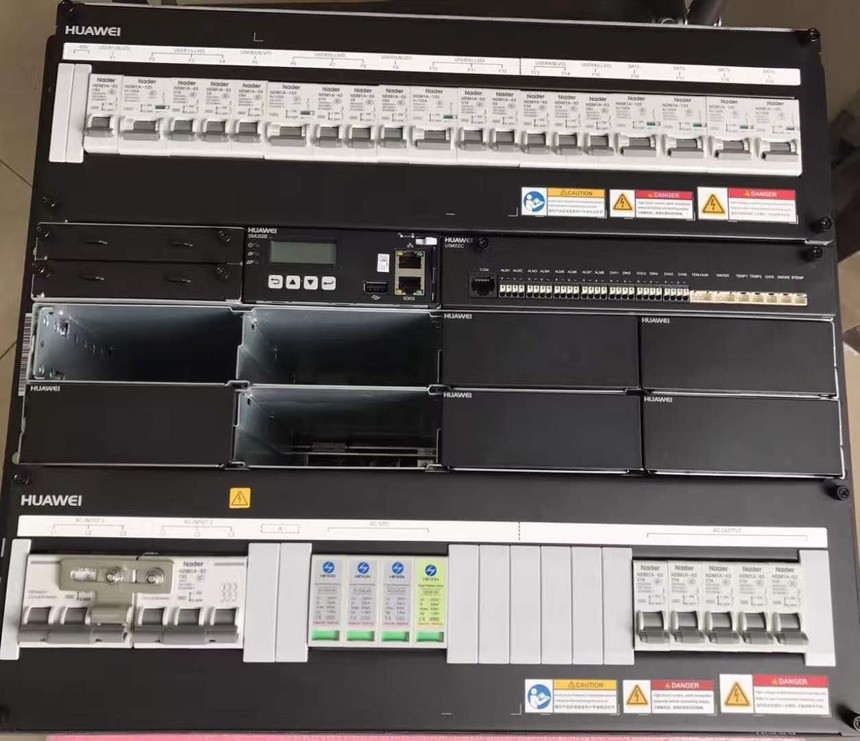

图3-1 ETP48400-C9A6外观介绍




电源简介

ETP48400华为嵌入式电源支持交流220V、110V交流输入，12路-48V直流输出，最大输出功率12000W，可配置48V/50A标效和高效整流模块，各功能单元采用标准化尺寸设计，高度仅9U，支持标准19英寸机架或嵌入式机柜安装等多种安装方式。系统具备智能电池管理、远程监控等功能。


配电单元

图3-2 ETP48400-C9A6直流配电单元

（1）直流输出接线端子

（2）用户1直流输出空开

（3）用户2直流输出空开

（4）用户3直流输出空开

（5）用户4直流输出空开

（6）电池空开

（7）电池强制上电开关（盖板后）



图3-3 ETP48400-C9A6交流配电单元

（1）市电1输入空开

（2）油机或市电2输入空开

（3）交流输入N接线端子

（4）交流防雷器

（5）交流输出空开

（6）交流输出N线端子

表3-1 配电规格

项目

配电规格

输入制式

220/380V AC三相兼容220V AC单相

交流配电

  • 交流输入：2路63A/3P空开，手动切换机械互锁

  • 交流输出：5路16A/1P空开

直流配电

  • 2路UT-6直流输出接线端子

  • 用户1直流输出空开：

    • LLVD1：1路125A/1P，1路16A/1P，1路6A/1P

    • BLVD1：1路63A/1P

  • 用户2直流输出空开：

    • LLVD2：1路125A/1P，1路16A/1P，1路6A/1P

    • BLVD2：1路63A/1P

  • 用户3直流输出空开：

    • LLVD3：1路125A/1P，1路16A/1P，1路6A/1P

    • BLVD3：1路63A/1P

  • 用户4直流输出空开：

    • LLVD4：1路63A/1P

    • BLVD4：2路16A/1P

电池支路

4路125A/1P空开


整流模块

整流模块将输入的交流电转换成稳定的直流电。

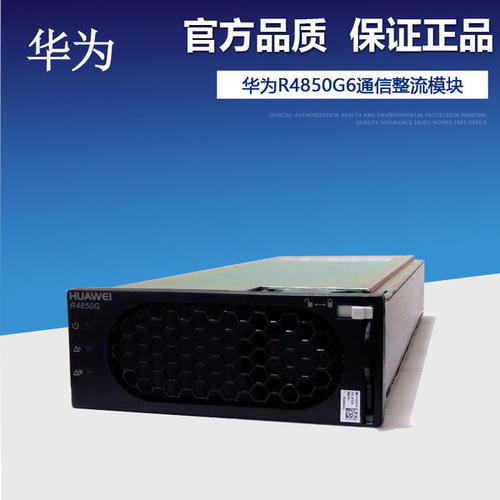

图3-9 整流模块外观

（1）电源指示灯

（2）告警指示灯

（3）故障指示灯

（4）拨销

（5）把手


表3-6 整流模块指示灯说明

指示灯

颜色

状态

说明

电源指示灯

绿色

常亮

整流模块有交流输入。

常灭

无交流输入。

整流模块内部损坏。

0.5Hz闪烁

人工查询状态。

4Hz闪烁

整流模块处于应用程序加载状态。

告警指示灯

黄色

常灭

整流模块无保护告警。

常亮

  • 环境温度过高引发预告警。

  • 环境温度过高或过低保护关机告警。

交流输入过欠压保护。

整流模块休眠关机。

0.5Hz闪烁

整流模块与外部通讯中断。

故障指示灯

红色

常灭

整流模块无故障。

常亮

输出过压锁死。

整流模块内部故障引起的无输出。

监控模块SMU02B

面板

图3-10 SMU02B面板

（1）运行指示灯

（2）次要告警指示灯

（3）重要告警指示灯

（4）按键

（5）USB接口（该端口支持安全保护机制）

（6）通信口RS485/RS232

（7）把手

（8）拨销

（9）通信口FE

（10）液晶显示屏



指示灯

表3-7 指示灯说明

名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

次要告警指示灯

黄色

常灭

无次要告警和提示告警

常亮

有次要告警或提示告警

重要告警指示灯

红色

常灭

无紧急告警和重要告警

常亮

有紧急告警或重要告警

按键

表3-8 按键说明

按键

名称

说明

向上键

按向上键或向下键可以翻阅菜单或选择参数。

向下键

返回键

按返回键可退回上一级菜单并且不保存所设置的参数。

确认键

  • 在系统信息界面时，按确认键可进入主菜单。

  • 在主菜单中按确认键可进入下一级子菜单。

  • 在子菜单设置参数时按确认键可以保存参数。

说明：

  • 30秒内无按键操作LCD背光灯关闭。

  • 1分钟内无按键操作需重新登录。

  • 设置参数时长按或，参数值将快速增加或减小。

  • 同时按下和并持续10s，可重启SMU。

  • 同时按下和（或）并持续2s，可提高（或降低）LCD对比度。

USB接口

在USB接口中插入开站专用U盘，可进行快速开站，导入导出配置文件，导出运行日志和软件升级等操作。

通过USB接口安装专用WiFi模块后，可近端接入Web界面，方便操作。

非华为提供的WiFi模块，可能造成功能异常或数据丢失，由此带来的损失华为将不承担相应责任。

通信接口

表3-9 通信接口说明

通信接口

通信参数

通信协议

FE

10M/100M自适应

HTTPS协议、NetEco网管协议、SNMP协议、TCP-Modbus协议

RS485/RS232

波特率：1200bit/s、2400bit/s、4800bit/s、9600bit/s、14400bit/s、19200bit/s、115200bit/s

主从协议、电总协议、Modbus协议

说明：

以上端口都支持安全保护机制。

图3-11 通信接口引脚定义
表3-10 FE引脚定义

引脚

信号

说明

1

TX+

FE发送数据

2

TX-

3

RX+

FE接收数据

6

RX-

4、5、7、8

空

－

表3-11 RS485/RS232引脚定义

引脚

信号

说明

1

TX+

RS485发送数据

2

TX-

4

RX+

RS485接收数据

5

RX-

3

RX232

RS232接收数据

7

TX232

RS232发送数据

6

PGND

地（PE）

8

空

－


用户接口模块UIM02C

面板

用户接口模块UIM02C支持8路干接点输出，9路开关量输入（包括6路通用干接点输入、烟雾、水浸和门磁），4路模拟量输入（1路环境温湿度、2路环境温度和1路电池温度）。

UIM02C面板如图3-12所示。

图3-12 UIM02C面板

接口说明

表3-12 UIM02C接口说明

接口类型

丝印

说明

传感器接口

TEM-HUM

环境温湿度传感器

WATER

水浸传感器

TEMP1

环境温度传感器1

TEMP2

环境温度传感器2

GATE

门磁传感器

SMOKE

烟雾传感器

BTEMP

电池温度传感器

干接点输入接口

DIN1

说明：

干接点输入接口的告警关联请参见附录。

DIN2

DIN3

DIN4

DIN5

DIN6

干接点输出接口

ALM1

说明：

干接点输出接口的告警关联请参见附录。

ALM2

ALM3

ALM4

ALM5

ALM6

ALM7

ALM8

通信接口

COM

RS485

通信接口

表3-13 COM通信接口说明

通信接口

通信参数

通信协议

用途

COM

波特率：9600bit/s、19200bit/s、115200bit/s

主从协议、Modbus协议

用于连接下级设备，例如：单体电池扫描仪、智能空调

说明：

COM口支持安全保护机制。

图3-13 COM接口引脚图
表3-14 COM接口引脚定义

引脚

信号

说明

1

RX+

RS485接收数据

2

RX-

4

TX+

RS485发送数据

5

TX-

6

PGND

地（PE）

3、7、8

空

-

引脚定义

传感器接口的引脚序号如图3-14所示，引脚定义如表3-15所示。

图3-14 UIM02C引脚序号
表3-15 UIM02C传感器引脚定义

丝印

序号

引脚定义

TEM-HUM

1

12V

2

ENV_TEMP

3

12V

4

ENV_HUM

WATER

1

12V

2

WATER

3

GND

4

-

TEMP1

1

GND

2

TEMP1

TEMP2

1

GND

2

TEMP2

GATE

1

GATE+

2

GATE-

SMOKE

1

SMOKE

2

12V

BTEMP

1

GND

2

BTEMP
