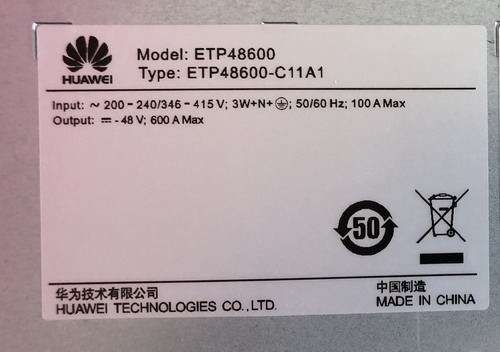

电源插框ETP48600-C11A1
外观介绍

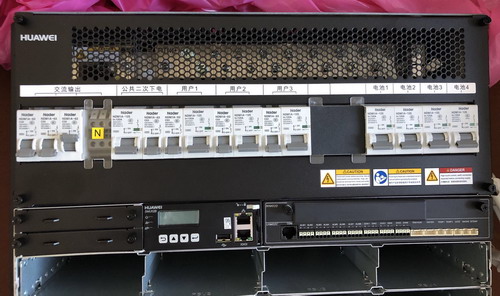

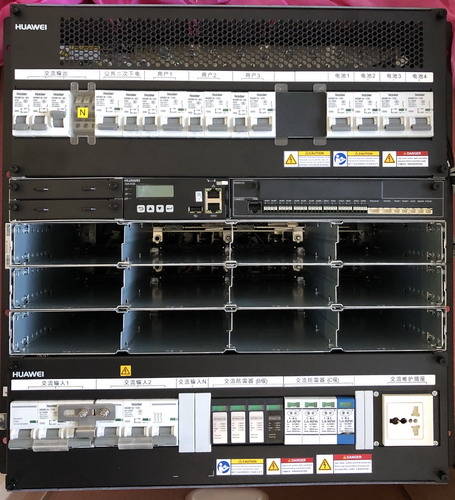

ETP48600-C11A1的外观介绍如图3-4所示。
图3-4 ETP48600-C11A1外观介绍
（1）直流配电单元 | （2）通信扩展模块安装空间 | （3）整流模块安装空间 |
（4）交流配电单元 | （5）SMU02B | （6）UIM02C |
插框出厂时，RTN+母排已默认与插框PE短接。
山东格伦德电源电源科技有限公司 联系人：孟经理 咨询热线：183-6606-8668
配电单元
ETP48600-C11A1直流配电单元如图3-5所示，交流配电单元如图3-6所示，配电规格如表3-1所示。
图3-5 ETP48600-C11A1直流配电单元（无盖板）
（1）BLVD空开 | （2）LLVD空开 | （3）电池空开 |
（4）电池强制上电开关 | （5）RTN+母排 | （6）太阳能输入正极接线端子 |
（7）太阳能输入负极接线端子 |
|
|

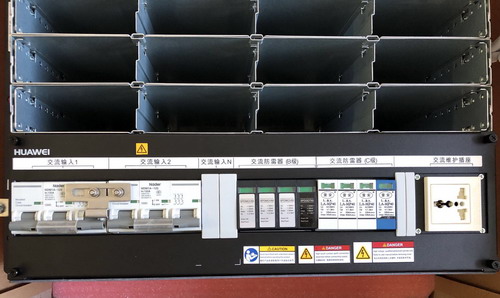

图3-6 ETP48600-C11A1交流配电单元（无盖板）
（1）市电输入空开 | （2）油机输入空开 | （3）交流输入N接线端子 |
（4）交流输出空开与接线端子 | （5）维护插座与保护空开 | （6）整流模块空开 |
（7）C级防雷器 | （8）B级防雷器 |
|
表3-1 配电规格项目 | 配电规格 |
|---|
输入制式 | 220/380V AC三相四线兼容220V单相 |
交流配电 | |
直流配电 | |
电池支路 | 2路125A/2P空开 |
整流模块
整流模块将输入的交流电转换成稳定的直流电。
外观
整流模块的外观如图3-11所示。
图3-11 整流模块外观
面板
整流模块面板如图3-12所示。
图3-12 整流模块面板
（1）电源指示灯 | （2）告警指示灯 | （3）故障指示灯 |
（4）拨销 | （5）把手 |
|
指示灯说明
整流模块指示灯说明如表3-5所示。
表3-5 整流模块指示灯说明指示灯 | 颜色 | 状态 | 说明 |
|---|
电源指示灯 | 绿色 | 常亮 | 整流模块有交流输入。 |
常灭 | 无交流输入。 |
整流模块内部损坏。 |
0.5Hz闪烁 | 人工查询状态。 |
4Hz闪烁 | 整流模块处于应用程序加载状态。 |
告警指示灯 | 黄色 | 常灭 | 整流模块无保护告警。 |
常亮 | 环境温度过高引发的整流模块限功率预告警。 环境温度过高或过低保护关机告警。
|
交流输入过欠压保护。 |
整流模块休眠关机。 |
0.5Hz闪烁 | 整流模块与外部通讯中断。 |
故障指示灯 | 红色 | 常灭 | 整流模块无故障。 |
常亮 | 输出过压锁死。 |
整流模块内部故障引起的无输出。 |
监控模块SMU02B
面板
图3-13 SMU02B面板
（1）运行指示灯 | （2）次要告警指示灯 | （3）重要告警指示灯 |
（4）按键 | （5）USB接口（该端口支持安全保护机制） | （6）通信口RS485/RS232 |
（7）把手 | （8）拨销 | （9）通信口FE |
（10）液晶显示屏 |
|
|
指示灯
表3-6 指示灯说明名称 | 颜色 | 状态 | 说明 |
|---|
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪（0.5Hz） | 监控模块正常工作，与上位机通信正常 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正常 |
次要告警指示灯 | 黄色 | 常灭 | 无次要告警和提示告警 |
常亮 | 有次要告警或提示告警 |
重要告警指示灯 | 红色 | 常灭 | 无紧急告警和重要告警 |
常亮 | 有紧急告警或重要告警 |
按键
表3-7 按键说明按键 | 名称 | 说明 |
|---|
| 向上键 | 按向上键或向下键可以翻阅菜单或选择参数。 |
| 向下键 |
| 返回键 | 按返回键可退回上一级菜单并且不保存所设置的参数。 |
| 确认键 | 在系统信息界面时，按确认键可进入主菜单。 在主菜单中按确认键可进入下一级子菜单。 在子菜单设置参数时按确认键可以保存参数。
|
|
USB接口
在USB接口中插入开站专用U盘，可进行快速开站，导入导出配置文件，导出运行日志和软件升级等操作。
通过USB接口安装专用WiFi模块后，可近端接入Web界面，方便操作。
非华为提供的WiFi模块，可能造成功能异常或数据丢失，由此带来的损失华为将不承担相应责任。
通信接口
表3-8 通信接口说明通信接口 | 通信参数 | 通信协议 |
|---|
FE | 10M/100M自适应 | HTTPS协议、NetEco网管协议、SNMP协议、TCP-Modbus协议 |
RS485/RS232 | 波特率：1200bit/s、2400bit/s、4800bit/s、9600bit/s、14400bit/s、19200bit/s、115200bit/s | 主从协议、电总协议、Modbus协议 |
|
图3-14 通信接口引脚定义
表3-9 FE引脚定义引脚 | 信号 | 说明 |
|---|
1 | TX+ | FE发送数据 |
2 | TX- |
3 | RX+ | FE接收数据 |
6 | RX- |
4、5、7、8 | 空 | － |
表3-10 RS485/RS232引脚定义引脚 | 信号 | 说明 |
|---|
1 | TX+ | RS485发送数据 |
2 | TX- |
4 | RX+ | RS485接收数据 |
5 | RX- |
3 | RX232 | RS232接收数据 |
7 | TX232 | RS232发送数据 |
6 | PGND | 地（PE） |
8 | 空 | － |
用户接口模块UIM02C
面板
用户接口模块UIM02C支持8路干接点输出，9路开关量输入（包括6路通用干接点输入、烟雾、水浸和门磁），4路模拟量输入（1路环境温湿度、2路环境温度和1路电池温度）。
UIM02C面板如图3-15所示。
图3-15 UIM02C面板
接口说明
表3-11 UIM02C接口说明接口类型 | 丝印 | 说明 |
|---|
传感器接口 | TEM-HUM | 环境温湿度传感器 |
WATER | 水浸传感器 |
TEMP1 | 环境温度传感器1 |
TEMP2 | 环境温度传感器2 |
GATE | 门磁传感器 |
SMOKE | 烟雾传感器 |
BTEMP | 电池温度传感器 |
干接点输入接口 | DIN1 | |
DIN2 |
DIN3 |
DIN4 |
DIN5 |
DIN6 |
干接点输出接口 | ALM1 | |
ALM2 |
ALM3 |
ALM4 |
ALM5 |
ALM6 |
ALM7 |
ALM8 |
通信接口 | COM | RS485 |
通信接口
表3-12 COM通信接口说明通信接口 | 通信参数 | 通信协议 | 用途 |
|---|
COM | 波特率：9600bit/s、19200bit/s、115200bit/s | 主从协议、Modbus协议 | 用于连接下级设备，例如：单体电池扫描仪、智能空调 |
|
图3-16 COM接口引脚图
表3-13 COM接口引脚定义引脚 | 信号 | 说明 |
|---|
1 | RX+ | RS485接收数据 |
2 | RX- |
4 | TX+ | RS485发送数据 |
5 | TX- |
6 | PGND | 地（PE） |
3、7、8 | 空 | - |
引脚定义
传感器接口的引脚序号如图3-17所示，引脚定义如表3-14所示。
图3-17 UIM02C引脚序号
表3-14 UIM02C传感器引脚定义丝印 | 序号 | 引脚定义 |
|---|
TEM-HUM | 1 | 12V |
2 | ENV_TEMP |
3 | 12V |
4 | ENV_HUM |
WATER | 1 | 12V |
2 | WATER |
3 | GND |
4 | - |
TEMP1 | 1 | GND |
2 | TEMP1 |
TEMP2 | 1 | GND |
2 | TEMP2 |
GATE | 1 | GATE+ |
2 | GATE- |
SMOKE | 1 | SMOKE |
2 | 12V |
BTEMP | 1 | GND |
2 | BTEMP |
