ME60-X8,华为华为ME60-X8
山东格伦德电源电源科技有限公司 联系人：孟经理 咨询热线：183-6606-8668
| 硬件参数 |
|
|---|
| 控制端口 | OC-192c/STM-64c POS OC-48c/STM-16c POS OC-3c/STM-1c POS OC-12c/STM-4c ATM OC-3c/STM-1c ATM 100GE-WAN/LAN 10GE-WAN/LAN GE/FE E3/CT3 CE1/CT1 |
|---|
| 扩展插槽 | 11个,其中8个业务线路板槽位,2个路由交换板槽位,1个交换网板槽位 |
|---|
| 其他性能 | 交换容量:12.58Tbps;
用户接入协议:PPPoE,PPPoEoA,PPPoA,IPoE,IPoEoA,802.1X,ND接入等
用户认证协议:PAP,CHAP,MSCHAP,RADIUS,HWTACACS
用户计费协议:RADIUS,HWTACACS,COPS
用户授权协议:RADIUS,HWTACACS,COPS
策略协议:COPS,COA
会话数:最大64K/槽位,最大256K/整机 |
|---|
| 软件参数 |
|
|---|
| 包转发率 | 5760Mpps |
|---|
| 支持协议 | 支持Static routing,RIP,OSPF,IS-IS,BGP-4等路由协议,所有端口在路由振荡等复杂路由环境下线速转发;
支持IEEE 802.1Q,IEEE802.1ad,IEEE 802.1D,IEEE 802.1w,IEEE 802.1s等相关协议,支持VLAN聚合(Supper VLAN),支持基于MAC地址和端口的过滤列表,支持1483B,支持Static routing,RIP,OSPF,IS-IS,BGP-4等路由协议,所有端口在路由振荡等复杂路由环境下线速转发;
支持IEEE 802.1Q,IEEE802.1ad,IEEE 802.1D,IEEE 802.1w,IEEE 802.1s等相关协议,支持VLAN聚合(Supper VLAN),支持基于MAC地址和端口的过滤列表,支持1483B |
|---|
| 安全性能 | 采用无源背板设计
路由处理模块,交换网,电源等关键部件冗余备份;
整机没有单点故障
提供IP/LDP/VPN/TE/VLL快速重路由,支持IP/TE自动重路由,IGP/BGP/组播路由快速收敛,虚拟路由冗余协议(VRRP),快速环网保护协议(RRPP),IP TRUNK链路分担备份,BFD快速检测,MPLS/Ethernet OAM,路由协议/端口/VLAN Damping等保护机制
支持PW redundancy,E-Trunk,E-APS、E-STP
提供软件热补丁技术,实现软件平滑升级
支持基于状态的热备份切换,支持平滑重启(GR),支持不中断转发(NSF),支持不中断路由(NSR),支持ISSU,所有组件可热拔插
支持CGN业务框内或是框间1+1,1:1热备份或是温备份 |
|---|
| VPN支持 | 支持 |
|---|
| VPN描述 | 支持MPLS TE,支持MPLS/BGP VPN,符合RFC2547bis协议
支持三种跨域实现方式
支持与Internet业务集成
支持基于Martini,Kompella方式的MPLS L2 VPN,支持VPLS/VLL等多种二层VPN技术,支持异种介质互联
支持组播VPN |
|---|
| 防火墙 | 有 |
|---|
| QoS支持 | 支持,完善的HQoS机制,每线路板可提供先进调度和拥塞避免技术;提供精确的流量监管和流量整形功能;提供定义复杂规则的功能,支持流细粒度;支持MPLS HQoS,全面保证MPLS VPN,VLL和PWE3的QoS;提供基于DiffServ和MPLS TE的DS-TE,支持8CT(Class Type);支持面向TE隧道的QoS;流队列数目:最大768K/槽位 |
|---|
| ACL支持 | 支持ACL,支持ACL报文过滤,支持URPF,支持GTSM,支持DHCP Snooping,支持防ARP攻击,防DOS攻击,支持MAC地址限制,MAC与IP绑定;支持SSH,SSH v2 |
|---|
| 其它参数 |
|
|---|
| 尺寸 | 442×650×620mm(14U) |
|---|
| 重量 | 155kg |
|---|
| 功率 | 7100W |
|---|
| 工作环境 | 长期工作温度:0-45°C
短期工作温度:-5-55°C
长期工作湿度:5%RH-85%RH
短期工作湿度:0%RH-100%RH
工作海拔高度:≤3000m |
|---|
ME60 多业务控制网关

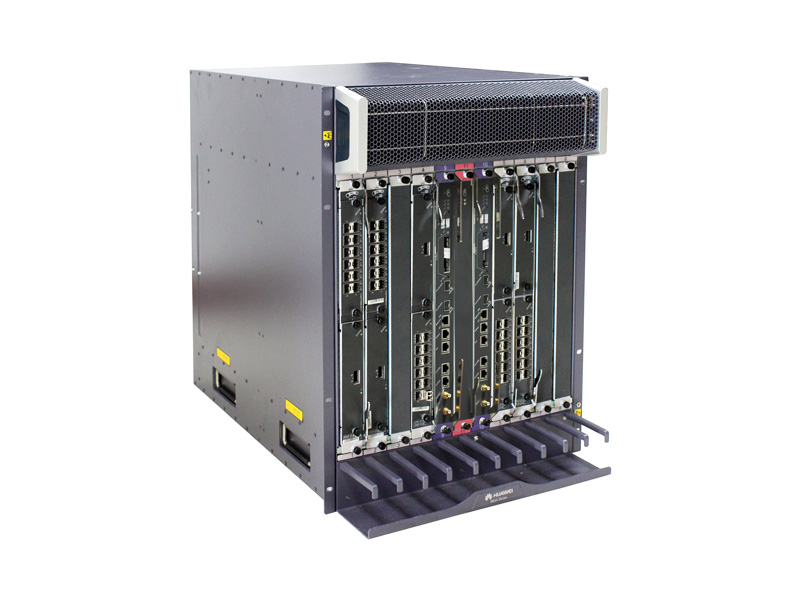

产品概述ME60是华为公司推出的系列化多业务控制网关产品（即BRAS），主要应用在宽带城域网或IP/MPLS核心网接入边缘位置，以及园区网核心位置。 ME60基于2T平台设计，作为高性能的业务管理和支撑平台，能充分满足各种业务运营模式的需求。灵活的板卡配置可满足不同客户对于端口的要求。业界最大的480G容量的板卡和配置灵活的最大可达160G的大容量NAT单板，全面满足客户从IPv4向IPv6平滑演进各阶段需求。承载多业务的同时，独创的热备技术能够保证各项重要业务平稳可靠的运行。基于ME60及相应的解决方案，可以构建智能化的可达电信级别的IP网络。一体化的设计和部署能够大幅度的降低宽带数据网中多业务运营的网络建设成本和运维成本。 产品外观 ME60系列多业务控制网关，包含ME60- X16A /X16 、ME60- X8A /X8、ME60-X3五款型号。 产品外观如下：
产品特性 1. 自研之路，业界领先性能
ME60基于2T平台设计，采用自研NP “Solar” 系列芯片，可以提供从10G到480G容量的单板。此外，更能提供包括1000万的海量路由表能力，160G CGN业务单板、多达256K并发用户数，满足客户宽带业务快速增长的需求，为客户网络的长期演进提供了坚实的基础。 2. 全业务承载，精细化运营管理基于一体化设计理念，ME60做为统一的用户接入与管理平台，全面支持IPOX、PPPoX、802.1x、web认证等多种业务接入能力。 ME60多业务管理提供了统一的实现平台。支持DAA对用户接入业务访问目的地址的差别进行管理，可以将用户的内外网流量区分开来、并按照不同的费率级别计费，保证本地客户的运营收入。随着语音、视频等网络应用的多样化，客户对网络带宽的需求也越来越多样化, 在用户有带宽调整需求时，可以采用BOD自助选取。系统可依据用户业务策略动态调整在线业务的带宽、优先级、计费方式，实现各种宽带增值业务的灵活提供。 3. 卓越与可靠的用户体验ME60 产品支持用户接入功能，每槽位上线速度可达 300 个用户每秒。整机上线速度可达 1200 用户每秒，大容量的 NAT 单板会话建立速度可达 2M 会话每秒，保证了用户体验。 多级可靠性设计保证业务平稳可靠的运行： 设备级： ME60 采用了控制平面和交换平面相分离的架构，独立的总线系统，完全独立的控制通道和转发通道，同时采用分布式硬件转发，各关键部件均支持冗余热备份和热拔插。 网络级：软件基于华为高可靠性的 VRP® 路由平台，提供了丰富的可靠性，如支持 BFD、RRPP、VRRP、NSF、NSR、FRR 等技术。另外，ME60 还支持通过跨板 trunk 技术进行链路保护，构筑端到端的高可靠性保护的稳固网络。 业务级：ME60 依靠独创的热备份技术，能够支持 PPPoE，IPoE，L2TP，组播，CGN NAT 等业务热备份，保护倒换过程用户不用重新拨号，业务“零”中断。 4. 投资保护，平滑演进ME60 支持丰富的策略协议 COA、Diameter 和 COPS，业务对接能力强，网络适配性好。ME60 支持从 64Kbps 到 100Gbps 各种速率接口，能充分满足广大公众用户、中小企业用户Multi-play 业务的开展。低速接口兼容传统业务，利旧现网设备，可以保证客户从传统低速网络向高速 IP 网络平滑演进，保护客户投资。 ME60 支持丰富的 IPV6 用户接入方式，支持丰富的 IPv6 网络路由能力。灵活的大容量NAT 单板支持 NAT44，NAT64，DS-Lite，L2NAT，满足网络不同发展阶段，有效节省了用户的投资和维护成本，为 IPv4 向 IPv6 过渡提供了全面解决方案。 5. 持续引领全球 BRAS 市场第三方权威机构统计，华为BRAS全球份额持续第一。
ME60 产品已在全球领先的学校、广电以及运营商中广泛应用并占据绝对份额，如吉林松原油田等企业客户，南京大学、南开大学、湖北工业大学等校园客户，吉视传媒、江苏有线、陕西广电、安徽广电等广电行业客户，以及中国电信、中国联通、中国移动、意大利Vodafone 等全球运营商。 产品规格 属性 | ME60-X16/X16A | ME60-X8/X8A | ME60-X3 | 交换容量 | 154.89 Tbps | 77.46Tbps | 20.94Tbps | 转发性能 | 38400 Mpps | 19200 Mpps | 1800 Mpps | 槽位数 | 22 个，其中 16 个业务线路板槽位，2 个主控板槽位，4 个交换网板槽位 | 11/12 个，其中 8 个业务线路板槽位，2 个路由交换板槽位，1/2 个交换网板槽位 | 5 个，其中 3 个业务线路板槽位，2 个主控板槽位 | 子卡槽位 | 最大 62 | 最大 32 | 最大 12 | 外形尺寸(W×D×H) | 442mm×650mm×1420 mm(32U)/442mm*650m m*1778mm(40U) | 442mm×650mm× 620 mm(14U)/442mm*650m m* 934mm(21U) | 442mm×650mm×175 mm （DC 4U） 442mm×650mm×220 mm （AC 5U） | 最大功耗 | 6210W(240G)/ 12390W(1T) | 3220W(240G)/ 6520W(1T) | 1070W(AC) 920W(DC) | 满配重量 | 279kg/ 395kg(1T) | 136kg/ 207kg(1T) | 42kg (DC) 52kg (AC) | 接口类型 | 100GE-WAN/LAN 10GE-WAN/LAN GE/FE OC-12c/STM-4c ATM OC-3c/STM-1c ATM | BRAS | 用户接入协议: PPPoEo、IPoE、802.1X、ND 接入等 用户认证协议: PAP、CHAP、MSCHAP、RADIUS、HWTACACS 用户计费协议: RADIUS、HWTACACS、COPS 用户授权协议: RADIUS、HWTACACS、COPS 策略协议: COPS、COA | L2TP | 会话数：最大 64K/槽位，最大 128K/整机 隧道数：16K/slot；lac 整机 16K；lns 整机 48K； | IPv4 | 静态路由, RIP, OSPF, IS-IS, and BGP-4 |
IPv6 | IPv6 静态路由, RIPng, OSPFv3, IS-ISv6, and BGP4+, 手工隧道, GRE 隧道, IPv6 over IPv4 隧道,6PE, IPV6 MIB | MPLS/MPLS VPN | 支持 MPLS TE，支持 MPLS/BGP VPN，符合 RFC2547bis 协议； 支持三种跨域实现方式；支持与 Internet 业务集成； 支持基于 Martini、Kompella 方式的 MPLS L2 VPN，支持 VPLS/VLL 等多种二层 VPN 技术，支持异种介质互联；支持组播 VPN。 | 二层特性 | 支持 IEEE 802.1Q, IEEE802.1ad, IEEE 802.1D, IEEE 802.1w, IEEE 802.1s 等相关协议， 支持 VLAN 聚合（Supper VLAN）、支持基于 MAC 地址和端口的过滤列表、支持 1483B。 | 可靠性 | 采用无源背板设计；路由处理模块、交换网、电源等关键部件冗余备份，整机没有单点故障； 提供 IP/LDP/VPN/TE/VLL 快速重路由，支持 IP/TE 自动重路由， IGP/BGP/组播路由快速收敛、虚拟路由冗余协议（VRRP）、快速环网保护协议（ RRPP ）、IP TRUNK 链路分担备份、BFD 快速检测、MPLS/Ethernet OAM、路由协议/端口/VLAN Damping 等保护机制； 支持 PW redundancy、E-Trunk、E-APS、E-STP。提供软件热补丁技术，实现软件平滑升级； 支持基于状态的热备份切换，支持平滑重启（GR）、支持不中断转发 （NSF），支持不中断路由（NSR），支持 ISSU，所有组件可热拔插。支持 CGN 业务框内或是框间 1+1、1:1 热备份或是温备份。 | QoS | 完善的 HQoS 机制。每线路板可提供先进调度和拥塞避免技术；提供精确的流量监管和流量整形功能；提供定义复杂规则的功能，支持流细粒度鉴别。 支持 MPLS HQoS，全面保证 MPLS VPN、VLL 和 PWE3 的 QoS。提供基于DiffServ 和 MPLS TE 的 DS-TE，支持 8CT（Class Type），支持面向TE 隧道的 QoS。 | 增值业务 | DAA（目的地址计费），实现精细化运营功能。 EDSG（增强型动态业务网关）定向提速的技术，可对每种业务独立限 速、计费和管理。 | 组 播 | IGMPv1/v2/v3, IGMP snooping, PIM-SM, PIM-SSM, MSDP, MBGP, Rosen, NG MVPN, IPv6 组 播 。 | 安全性 | 支持 ACL 报文过滤，支持 URPF，支持 GTSM，支持 DHCP Snooping， 支持防 ARP 攻击、防 DOS 攻击，支持 MAC 地址限制、MAC 与 IP 绑定； 支持 SSH、SSH v2。 | 环境要求 | 长期工作温度：0~45°C | 短期工作温度：-5~55°C | 长期工作湿度：5%RH~85%RH | 短期工作湿度：0%RH~100%RH | 工作海拔高度：≤3000m |
