产品简介

功能

华为R95021G1是一款高效率、高功率密度的AC-DC充电模块，支持260V AC（线电压）～470V AC（线电压）三相四线制输入，支持950V DC（高压模式）和500V DC（低压模式）两种模式输出，最大输出功率20kW。

充电模块采用隔离设计的CAN通信接口，与监控模块之间的通信采用CAN通信协议，通过系统监控可设定充电模块输出电压模式，并实现调压、限流、模块开关机等功能。

型号

图2-1 型号标识

表2-1 型号说明

序号	含义	取值
1	模块系列名称	Rectifier
2	最高输出电压	950V DC
3	额定输出电流参数	21A
4	效率类型	G (Green)，绿色高效模块
5	模块版本号	1

应用范围

充电机（桩）或者充电堆

充电机（桩）或者充电堆应满足标准NB/T33001-2010中6.3章节和8.3章节中环境防护的要求，以及NB/T33008.1-2013中耐环境防护等级的要求，通用环境下室外防护等级需达到IP54以上，室内防护等级需达到IP30以上。
避免在海上环境或污染源附近的陆地室外和只有简单遮蔽的环境下使用。如需在上述环境下使用，充电机（桩）防护等级需达到IP65，否则易导致产品出现故障，由此引发的功能异常或部件损坏不在质保范围之内。污染源指在以下半径范围内的区域：

距离盐水（如海洋）3.7千米。
距离冶金、煤矿、热电厂等重污染源3千米。
距离化工、橡胶、电镀等中等污染源2千米。
距离食品、皮革、采暖锅炉等轻污染源1千米。

避免在周围存在腐蚀性和破坏绝缘的物质环境下使用。如需在上述环境下使用，充电机（桩）防护等级需达到IP65，否则易导致产品出现故障，由此引发的功能异常或部件损坏不在质保范围之内。
建议充电模块的单模块通风面积为13800mm²，最小通风面积为10800mm²，系统的通风面积按照模块数量累加计算（以上数据仅位充电模块的散热需求面积，不含其它设备的散热需求面积）。
建议充电模块进风口和出风口到机柜的距离分别不低于40mm，具体距离还要根据系统风道的形式而定。

关键特征

宽输入电压范围：260V AC～470V AC
宽工作温度范围：-35℃～+75℃
宽输出电压范围（两种模式）

950V DC（高压模式）
500V DC（低压模式）

高输出效率

最高工作效率：≥ 96%
最高满载工作效率：≥ 95.3%

最大输出功率：20kW
支持热插拔功能
支持风扇智能调速
支持CAN总线通信功能
支持LED显示告警
支持调压、限流、均流功能
具有完善的保护功能

环境低/过温保护
输入侧：支持过/欠压保护、过流保护、三相不平衡保护
输出侧：支持过压保护、限流保护、短路保护
支持输出反灌隔离

支持分组设置

支持系统监控对总线上不同组别的模块进行分组控制（需配套硬件地址板使用）
支持分组号掉电存储（模块更换插槽后，若硬件地址变化，分组号会被清空）

产品外观

正面

防拆标签和条形码，是产品质保的重要依据，请勿拆除。

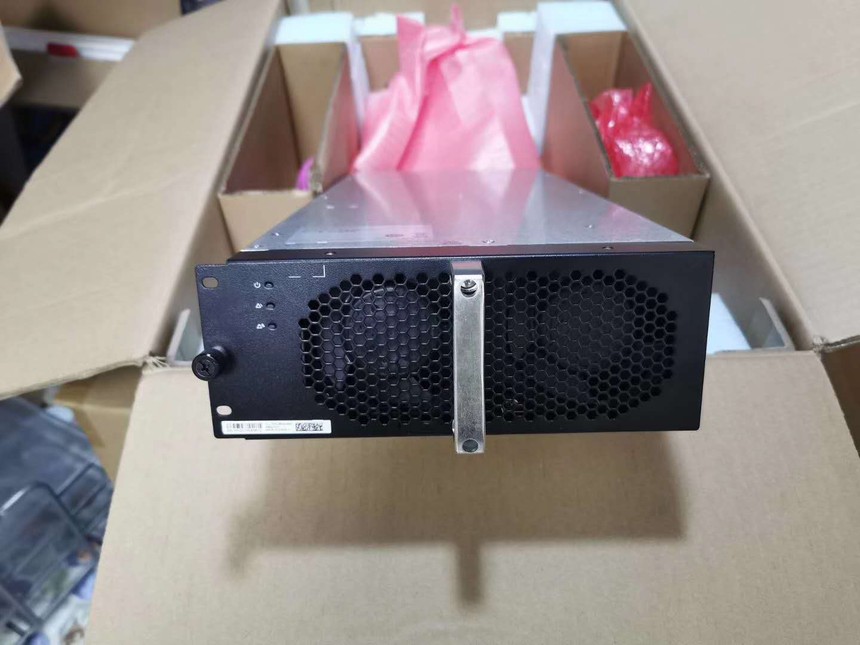

图2-2 充电模块正面

（1）运行指示灯	（2）告警指示灯	（3）故障指示灯
（4）防拆标签	（5）条形码	（6）挂耳（可选）
（7）条形码（盖板内侧）

说明：

可根据实际情况选择是否需要安装挂耳。

表2-2 充电模块指示灯说明

指示灯	状态	状态说明
运行指示灯（绿色）	常亮	正常状态
	常灭	充电模块无交流输入
	快闪（0.125s亮，0.125灭）	人工查询状态
	慢闪（1s亮，1s灭）	模块休眠状态
告警指示灯（黄色）	常灭	正常状态
	常亮	环境低温、过温保护告警交流输入过压、欠压、缺相、电压严重不平衡模块内部母线电压严重不平衡、过压、欠压模块不均流模块不在位模块软地址冲突告警其他异常引起的告警
	快闪（0.125s亮，0.125灭）	测试状态
	慢闪（1s亮，1s灭）	充电模块与外部通信中断
故障指示灯（红色）	常灭	正常状态
故障指示灯（红色）	常亮	输出过压锁死输出短路锁死模块原副边通信中断模块风扇故障模块内部过温保护输出泄放电路异常不可恢复的无输出坏机其他异常引起的故障
运行指示灯&告警指示灯&故障指示灯	绿灯、红灯、黄灯依次循环闪烁	应用程序加载状态

说明：

对于市电故障（无交流输入）导致充电模块无输出，指示灯灭。
环境过温保护关机后，环境温度回落至60℃之前，过温告警状态消除，但充电模块不能自动恢复开机。
指示灯之间无互斥关系，只要条件满足，三个指示灯可同时亮。

背面

图2-3 充电模块背面

直流输出的管脚10和管脚11必须短接，否则模块无法开机工作。

表2-3 充电模块插头管脚定义

类型	管脚	名称	功能
直流输出	1	NC	无
	2、3	DC+	输出正
	4、5	DC–	输出负
	6	ADDRESS_0	地址线
	7	ADDRESS_1	地址线
	8	ADDRESS_IO	地址扩展
	9	NC	无
	10	LINK_CHECK	插拔控制
	11	SEC_GND	信号地
	13	URGENT_TURN_OFF	紧急关机
	14	CAN_GND	紧急关机
	16	CANBL	CAN通信
	17	CANBH	CAN通信
	12、15	NC	无
交流输入	18	PE	接地
	19	L1	输入
	20	L2	输入
	21	L3	输入

说明：

紧急关机：将模块管脚13和14短接，即实现紧急关机功能。
ADDRESS_0&ADDRESS_1：DDRESS_0代表行地址，ADDRESS_1代表列地址；模块内部对地址线ADDRESS_0、ADDRESS_1进行上拉到3.3V，上拉阻抗为30.1K，在模块外部通过不同的电阻下拉到地，不同的电位的组合代表不同的物理位置。
ADDRESS_IO：代表扩展位地址，只有高低2个状态（0和1），在模块外部处理方式对应悬空和接地，最多支持64个硬件槽位。

技术规格

效率

有(*)的数据表示均在环境温度为25℃，额定条件下（输入电压380V AC 50Hz/60Hz，输出电压500V DC/950V DC）进行的相关测试。

表7-1 效率

项目	指标
最高满载工作效率	≥ 95.3％
最高工作效率	≥ 96％

图7-1 效率曲线（额定输入，450V DC输出）

图7-2 效率曲线（额定输入，900V DC输出）

环境特性

表7-2 环境特性

项目	指标
工作温度	–35℃～+75℃（55℃以上输出降额，降额曲线如图7-3所示）
存储温度	–40℃～+75℃（不带包材）
相对湿度	5％ RH～95％ RH（无凝露）
海拔高度	≤ 4000m（2000m～4000m，海拔每升高100m，工作温度降低1℃ ）
音响噪声	≤ 65dB（25oC，380V输入，额定输出半载和满载）
防护等级	IP20

图7-3 温度降额曲线

输入特性

表7-3 输入特性

项目	指标
工作电压（线电压）	260V AC～470V AC，额定值380V AC
频率	40Hz～70Hz，额定值50Hz/60Hz
输入电流	最大输入电流：40A 额定电流^(*)：32A
功率因数^(*)	≥ 0.99（负载100%）；≥ 0.98（负载50%～100%）
THD^(*)	≤ 5％（负载50%～100%）

输出特性

表7-4 输出特性

项目	指标
额定输出电压	950V DC（高压模式） 500V DC（低压模式）
额定输出电流	21A
输出功率	20kW 260V AC～功率转换点时，线性降额功率转换点～470V AC时，模块满载输出（功率转换点范围：294V AC～323V AC）
输出电压范围	输出范围 200V DC～950V DC （高压模式） 200V DC～500V DC（低压模式）技术指标满足范围 400V DC～950V DC（高压模式） 200V DC～500V DC（低压模式）
输出限流范围	限流点可调范围0.5A～66.7A 如图7-4所示
稳压精度	≤ ±0.5%
稳流精度^(*)	≤ ±1%（负载电流在20%～100%范围内）
输出电压误差^(*)	≤ ±0.5%
输出电流误差^(*)	≤ ±0.15A，负载电流小于15A ≤ ±1%，负载电流大于等于15A （负载电流在20%～100%范围内）
均流不平衡度	≤ ±5%(×21A/40A)（负载50%～100%范围内）
最高满载效率	≥ 95.3%
软启动时间	3s～8s
休眠功能	具备
休眠状态待机功耗	≤10W（输入电压为额定线电压380V AC）
热插拔	支持
通讯总线协议	CAN
输出纹波^(*)	纹波电压峰值系数＜ 1% 有效值系数＜ 0.5%

图7-4 输出外特性曲线图

保护特性

表7-5 保护特性

项目	指标
输入欠压保护	≤ 260V AC（线电压）
输入过压保护	470V AC～490V AC（线电压）
输入三相不平衡保护	–10%～+15%
输出过压保护点	970V DC～1050V DC(高压模式) 510V DC～525V DC(低压模式)
输出短路保护	可长期短路，短路后限流若1分钟内 ≥ 3次短路则锁死
过温保护	环境温度大于78℃(±5℃)关机保护温度恢复正常后，不自动启机

EMC/防雷特性

表7-6 EMC/防雷特性

项目	指标
EMC	NB/T 33001-2010 NB/T 33008.1-2013
防雷保护	±5kA

可靠性特性

表7-7 可靠性特性

项目	指标
MTBF	50万小时（40℃，额定输入）
