华为OPM30M,OPM40M,OPM50M室外防水交转直模块

时间：2020-04-13 作者：山东格伦德电源科技有限公司孟经理【原创】阅读

华为OPM30M,华为OPM40M,华为OPM50M,华为交转直模块

山东格伦德电源电源科技有限公司联系人：孟经理咨询热线：183-6606-8668

电源模块（OPM30M）

功能

电源模块集整流、配电、监控于一体，将交流电或高压直流电转换成稳定的48V直流电，支持故障告警和实时监控数据上报给上级网管。

外观

图3-9 电源模块外观

（1）运行指示灯

（2）告警指示灯

（3）故障指示灯

指示灯说明

表3-6 电源模块指示灯说明

指示灯	颜色	状态	说明
运行指示灯	绿色	常灭	模块无电源输入或故障。
		慢闪（0.5Hz）	模块与上一级监控通信正常。
		快闪（4Hz）	模块与上一级监控通信异常。
告警指示灯	黄色	常灭	模块无告警。
		常亮	模块有告警
		慢闪（0.5Hz）	模块与自身监控通信异常。
故障指示灯	红色	常灭	模块无故障。
故障指示灯	红色	常亮	模块故障。

接口

图3-10 电源模块接口

（1）电源输入接口	（2）负载输出接口1	（3）负载输出接口2
（4）负载输出接口3	（5）电池输出接口	（6）COM_DIN接口
（7）COM_ALM接口	（8）接地螺丝

功率接口

表3-7 功率接口说明

接口	熔丝规格	作用
PWR	16A	交流或直流输入，连接电源。
LOAD1，LOAD2，LOAD3	30A	直流输出，连接负载。
BAT	40A	电池接口，连接锂电模块。

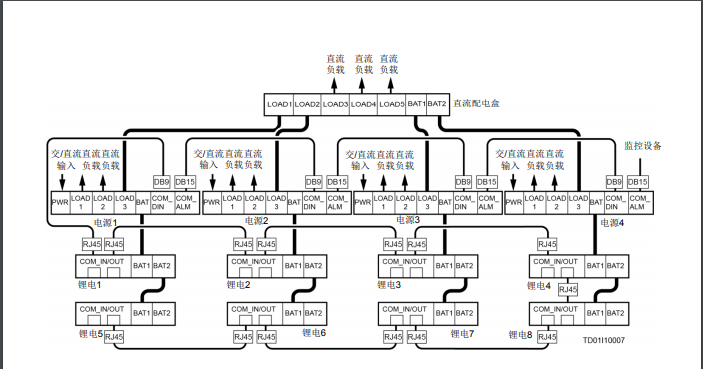

通信接口

表3-8 通信接口说明

通信口	通信参数	通信协议	作用
COM_DIN	-	CAN2.0协议	与锂电模块通讯或电源模块级联通讯。
COM_ALM	波特率自适应：9600bit/s、19200bit/s、115200bit/s	电总协议、主从协议	与上级监控设备通讯。
COM_ALM	-	CAN2.0协议	与电源模块级联通讯。

图3-11 COM_DIN通信接口引脚

表3-9 COM_DIN通信接口引脚定义

引脚	信号名称	信号说明
1~7	空	空
8	CANH	CAN数据收发H
9	CANL	CAN数据收发L

图3-12 COM_ALM通信接口引脚

表3-10 COM_ALM通信接口引脚定义

引脚	信号名称	信号说明
1	ALM1+	关联AC掉电告警（高阻：告警；低阻：正常，端口电压范围0~12V，电流1~50mA）
2	ALM1-	关联AC掉电告警（高阻：告警；低阻：正常，端口电压范围0~12V，电流1~50mA）
3	ALM2+	干接点输出2，关联紧急、重要告警（断开：正常；闭合：告警）
4	ALM2-	干接点输出2，关联紧急、重要告警（断开：正常；闭合：告警）
5	ALM3+	干接点输出3，关联次要告警（断开：正常；闭合：告警）
6	ALM3-	干接点输出3，关联次要告警（断开：正常；闭合：告警）
7	RS485_TX+	RS485发送数据
8	RS485_TX-	RS485发送数据
9	RS485_RX+	RS485接收数据
10	RS485_RX-	RS485接收数据
11	ALM4+	干接点输出4，关联提示告警（断开：正常；闭合：告警）
12	ALM4-	干接点输出4，关联提示告警（断开：正常；闭合：告警）
13	空	空
14	CANH	CAN数据收发H
15	CANL	CAN数据收发L

输出特性

图3-13 电源模块输出外特性曲线

图3-14 电源模块效率曲线（230V AC，25℃）

电源模块（OPM40M）

功能

电源模块集整流、配电、监控于一体，将交流电或高压直流电转换成稳定的57V直流电，支持故障告警和实时监控数据上报给上级网管，支持与监控设备MBUS通信。

外观

图3-21 电源模块外观

（1）运行指示灯

（2）告警指示灯

（3）故障指示灯

指示灯说明

表3-16 电源模块指示灯说明

指示灯	颜色	状态	说明
运行指示灯	绿色	常灭	模块无电源输入或故障。
		慢闪（0.5Hz）	模块正常工作，与上位机通信正常。
		快闪（4Hz）	模块正常工作，与上位机通信异常。
告警指示灯	黄色	常灭	模块无告警。
		常亮	模块有告警
		慢闪（0.5Hz）	模块与自身监控通信异常。
故障指示灯	红色	常灭	模块无故障。
故障指示灯	红色	常亮	模块故障。

接口

图3-22 电源模块接口

（1）电源输入接口	（2）负载输出接口1	（3）负载输出接口2
（4）负载输出接口3	（5）电池输出接口	（6）COM_DIN接口
（7）COM_ALM接口	（8）接地螺丝

功率接口

表3-17 功率接口说明

接口	熔丝规格	作用
PWR	16A	交流或直流输入，连接电源。
LOAD1，LOAD2，LOAD3	40A	直流输出，连接负载。
BAT	-	电池接口，连接锂电模块。

通信接口

表3-18 通信接口说明

通信口	通信参数	通信协议	作用
COM_DIN	-	CAN2.0协议	与锂电模块通讯或电源模块级联通讯。
COM_ALM	波特率自适应：9600bit/s、19200bit/s、115200bit/s	电总协议、主从协议	与上级监控设备通讯。
COM_ALM	-	CAN2.0协议	与电源模块级联通讯。

图3-23 COM_DIN通信接口引脚

表3-19 COM_DIN通信接口引脚定义

引脚	信号名称	信号说明
1~7	空	空
8	CANH	CAN数据收发H
9	CANL	CAN数据收发L

图3-24 COM_ALM通信接口引脚

表3-20 COM_ALM通信接口引脚定义

引脚	信号名称	信号说明
1	ALM1+	关联AC掉电告警（高阻：告警；低阻：正常，端口电压范围0~12V，电流1~50mA）
2	ALM1-	关联AC掉电告警（高阻：告警；低阻：正常，端口电压范围0~12V，电流1~50mA）
3	ALM2+	干接点输出2，关联紧急、重要告警（断开：正常；闭合：告警）
4	ALM2-	干接点输出2，关联紧急、重要告警（断开：正常；闭合：告警）
5	ALM3+	干接点输出3，关联次要告警（断开：正常；闭合：告警）
6	ALM3-	干接点输出3，关联次要告警（断开：正常；闭合：告警）
7	RS485_TX+	RS485发送数据
8	RS485_TX-	RS485发送数据
9	RS485_RX+	RS485接收数据
10	RS485_RX-	RS485接收数据
11	ALM4+	干接点输出4，关联提示告警（断开：正常；闭合：告警）
12	ALM4-	干接点输出4，关联提示告警（断开：正常；闭合：告警）
13	空	空
14	CANH	CAN数据收发H
15	CANL	CAN数据收发L

输出特性

图3-25 电源模块输出外特性曲线

图3-26 电源模块效率曲线（230V AC，25℃）
