华为ESM-48100B1磷酸铁锂电池48v100AH 华为ESM-48100B1

时间：2020-05-12 作者：山东格伦德电源科技有限公司孟经理【原创】阅读

华为ESM-48100B1,华为磷酸铁锂电池,华为锂电池，华为ESM-48100B1磷酸铁锂电池48v100AH 华为ESM-48100B1

外观

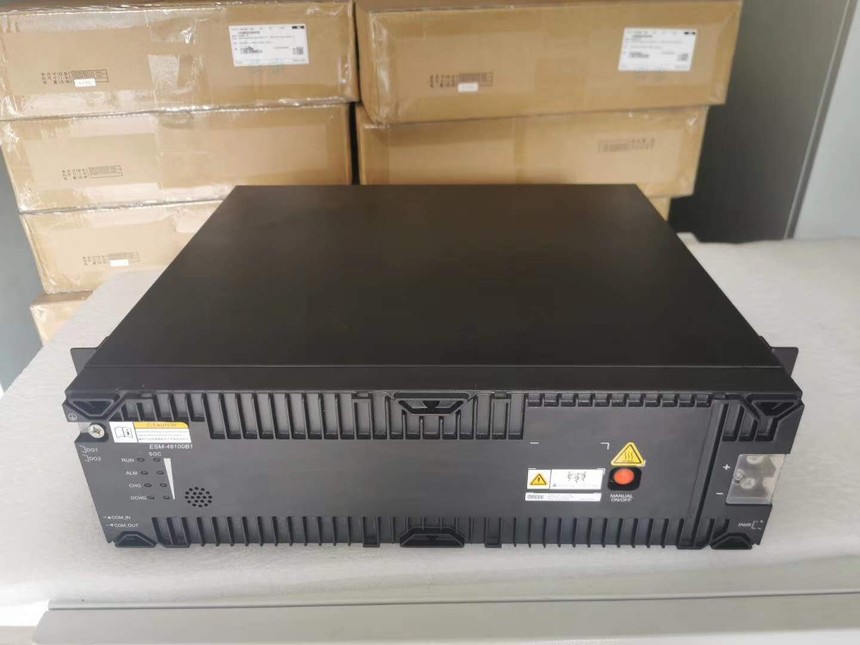

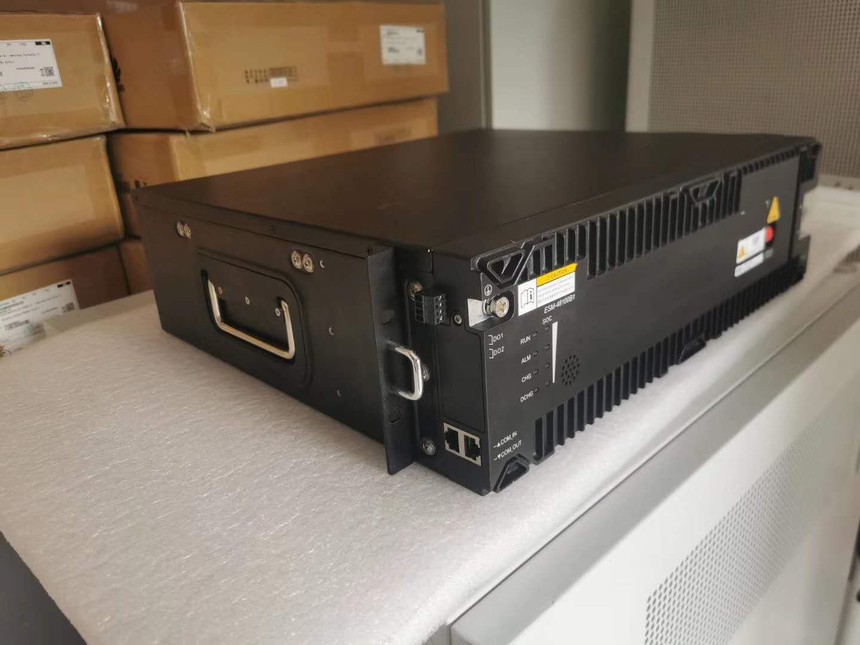

图1-2 ESM-48100b1外观

面板与接口

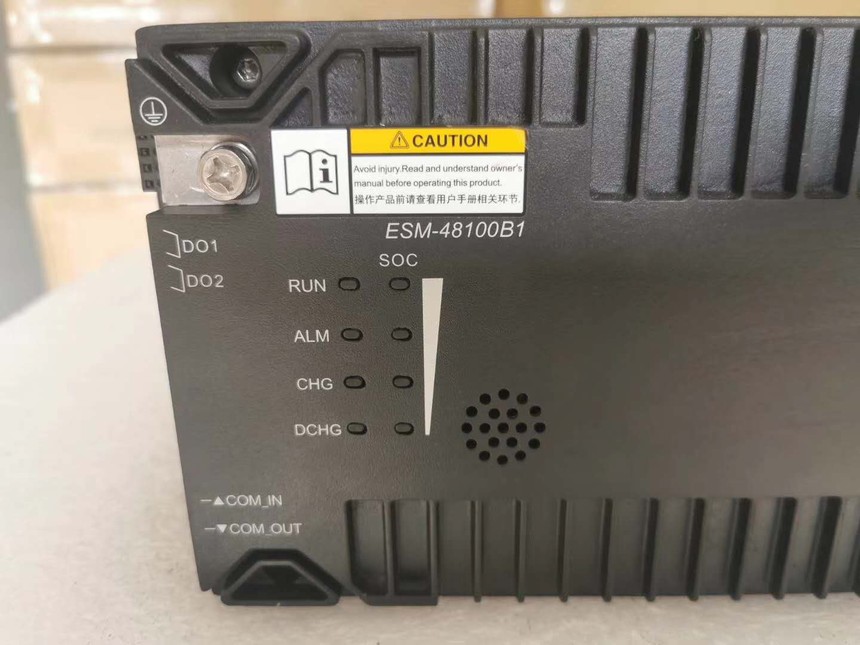

图1-3 ESM-48100B1的面板与接口

山东格伦德电源电源科技有限公司联系人：孟经理咨询热线：183-6606-8668

表1-2 面板接口定义表

序号	丝印	名称	描述
1	GND	保护接地	M6螺丝
2	DO1 DO2	ESM干接点输出	告警输出干接点，可配置（默认闭合告警），具体描述参考表1-4。
3	COM_ IN	通信接口	用于上报信息和通信级联。采用RJ45端子；满足1000A浪涌的防护能力，具体参考表1-3。
4	COM_ OUT	通信接口	用于上报信息和通信级联。采用RJ45端子；满足1000A浪涌的防护能力，具体参考表1-3。
5	RUN	运行指示灯	示意图参考图1-5。详细功能及作用参考表1-5。
	ALM	告警指示灯
	CHG	充电指示灯
	DCHG	放电指示灯
	SOC	容量状态指示灯
6	MANUAL ON/OFF	手动上下电按钮	手动上下电、维护，属于接触式按钮，具体功能参考激活与开机。
7	PWR	ESMU外部供电接口	PWR端子外接43.2V-58V的电压可激活ESM，具体功能参考激活与开机。
8	+	ESM正极端子	ESM的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求4.5-5.5 N·m，线径尺寸建议25mm²，应用在温度条件满足小于45℃场景下，线径要求可适当放宽，但是不得小于16mm²。
8	-	ESM负极端子

图1-4 RJ45管脚

表1-3 通信接口管脚定义

RJ45引脚	信号	含义	描述
1	RS485 T+	RS485发送正	4线RS485通信，满足Modbus协议。支持的通信波特率为9600bit/s。
2	RS485 T-	RS485发送负
3	NC	空引脚
4	RS485 R+	RS485接收正
5	RS485 R-	RS485接收负
6	NC	空引脚	-
7	CANH	CAN通信正	用于监控单元对外的告警接口及并联时的组间数据通信。
8	CANL	CAN通信负	用于监控单元对外的告警接口及并联时的组间数据通信。

DO1和DO2接口

表1-4 DO1和DO2接口定义

丝印

定义

描述

告警状态

DO1

故障、重要告警

当ESM出现以下告警时，干接点会输出告警信号：

电芯电压采样故障，电芯温度采样故障，充电变换器输出短路，继电器线圈短路，充电低温保护，放电低温保护，充电高温保护，放电高温保护，功率模块内部过温保护，放电变换器输出短路，输入反接，BMU防盗被锁，器件失效过载锁死，序列号冲突，输入/输出口放电内过压锁死，放电过流锁死等

可配置（默认闭合告警）

DO2

重载预警、过放保护

当ESM出现以下告警时，干接点会输出告警信号：

放电欠压告警，放电欠压保护，放电过流预警等

LED指示灯

图1-5 LED指示灯
 表1-5 LED指示灯的定义

标识	表示内容	颜色	说明
RUN	运行指示灯	绿色	常亮：通信正常(含单板启动/自检/软件加载/未加载时单板上电，不含输入/输出口或激活口有电时休眠) 常灭：休眠慢闪：LUI查询快闪：通信断链
ALM	故障指示灯	红色	常亮：有故障或重要告警常灭：无故障，无重要告警慢闪：防盗锁定
CHG	充电指示灯	绿色	常亮：处于充电模式常灭：处于开路静置状态或放电
DCHG	放电指示灯	绿色	常亮：处于放电模式常灭：处于开路静置状态或充电
SOC	容量指示灯	绿色	1、容量0~24% 25%灯：闪烁其他SOC灯：常灭 2、容量25~49% 25%灯：常亮 50%灯：闪烁其他SOC灯：常灭 3、容量50~74% 25%灯：常亮 50%灯：常亮 75%灯：闪烁其他SOC灯：常灭 4、容量75~99% 25%灯：常亮 50%灯：常亮 75%灯：常亮 100%灯：闪烁 5、容量100% 四个灯均常亮
注：重要告警：ESM需要及时维护。次要告警：ESM不需要维护，提醒远程维护人员注意。慢闪：指示灯1s亮、1s灭。快闪：指示灯0.125s亮、0.125s灭。 SOC指示灯灭，其他指示灯全闪亮：电池进入“维护模式休眠模式下，除了反接保护以外故障指示灯常灭

产品概述

ESM是由锂离子电池组成的储能单元，具备优异的充放电特性、更长的服务寿命，更小的自放电损失。

ESM由电芯、储能管理单元（ESMU）、功率及信号端子、结构件等组成，ESM可作为独立的48V单元，支持新旧电池混用、与铅酸电池混用、可匹配第三方电源应用。

表1-1 电池标称电压和容量

型号	标称电压	额定容量
ESM-48100B1	48V	100Ah

特点

并联扩功率特性：N组并联支持最大功率P≤24kW，具体计算参考并联应用。
B类直通风应用：温湿度不受控的房间内或一般的室外环境（包括只有简单遮蔽（如遮阳棚）、湿度偶然会达到100%的情况）。
支持第三方电源：锂电自管理，支持匹配第三方电源应用。
混搭应用：支持与铅酸电池直接并联使用。
免维护：ESM使用过程中可免维护，节省客户电池运维检测费用，减少上站更换频率。
长寿命：ESM寿命是普通铅酸电池的2~3倍，同时可以实现站点电池健康度和储电容量的实时在线监测，提升了站点备电可靠性。
EMC：

CE：EN55032/CISPR32， CLASS A
RE：EN55032/CISPR32， CLASS B

功能

状态监测：支持对电芯的电压、温度以及整组的电压、电流检测。
告警管理：支持过压、欠压、过流、高低温等异常告警。
异常保护：支持过压、欠压、过流、短路、高低温、电芯故障、硬件故障等异常保护。
信息上报：提供北向CAN/RS485接口，通过CAN/RS485接口上传告警和状态数据。
并联使用：支持多组ESM并联，CAN通信最大支持32组，RS485通信最大支持16组。
均衡功能：支持电芯实时均衡功能。
电子标签：支持身份识别。
防盗功能：配合华为特定电源系统可支持软件防盗。
强制下电功能：断开PWR外部电源，长按MANUAL ON/OFF按钮5秒，电池模块能强制下电。
维护模式：用于ESM更换。长按MANUAL ON/OFF按钮15秒，进入维护模式确保ESM更换操作安全可靠。
激活功能：支持三种激活方式，PWR激活、功率口激活、MANUAL ON/OFF激活。

应用场景

ESM用于给电源系统提供备电，可单独使用ESM，也可以与铅酸电池混搭共同备电。

ESM内部，ESMU对温度、电流、电压等进行状态监测，并提供过压、欠压、过流、短路、高低温等保护功能，同时通过通信接口（CAN/RS485）上报ESM运行状态和告警信息。

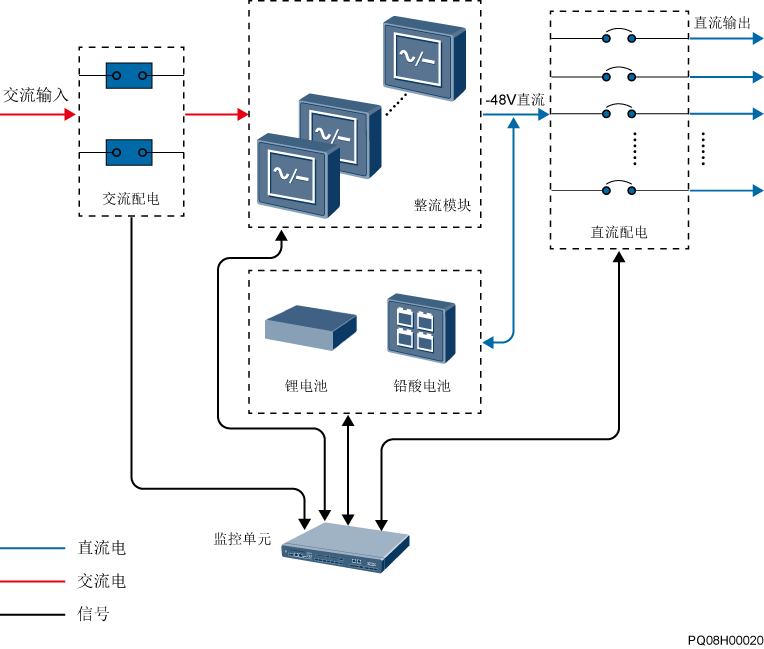

图1-1 ESM的典型应用场景

激活与开机

ESM有以下三种激活方式，激活后ESM从休眠模式进入离线模式：

PWR激活：在ESM面板的PWR端子上输入43.2V-58V的直流电压持续≥5s
MANUAL ON/OFF激活：在ESM面板长按MANUAL ON/OFF按钮≥5s且＜15s。
功率口激活：前面板功率端子输入43.2V-58V的直流电压持续≥5s。

MANUAL ON/OFF激活按钮属于接触式按钮，两次按键间隔时间应大于0.5s，否则操作无效。
如果电池在充电/放电/离线模式中，通过MANUAL ON/OFF按钮使电池强制下电后，只有长按激活按钮才能再次激活ESM。

接线（华为电源）

前提条件

已正确安装ESM。

已准备好工具和材料：防护手套、套筒扳手、机柜门钥匙。

操作步骤

佩戴防护手套。
安装ESM的接地线。

图4-4 安装ESM的接地线
（1）接地排
安装ESM的通信线。

在ESM通信线缆安装完毕后，在最末端一个电池COM_OUT接口安装匹配电阻。
图4-5 安装ESM的通信线（方式一）
图4-6 安装ESM的通信线（方式二）
安装ESM的PWR激活线。

华为电源（除5G电源外）需要安装激活线，请参考以下步骤进行操作。

从ESM辅料包中找到ESM激活线和激活线端子。
将激活线安装到激活线端子上。
将激活线一端安装到ESM的PWR口。
将激活线另一端安装到电源系统的负载支路（推荐接BLVD支路，激活线空开容量建议在6A到32A之间）和对应的RTN+母排上。
支持2组，4组，6组和8组锂电池激活线级联至同一个BLVD空开。
图4-7 安装ESM的PWR激活线
