华为R50030G1产品概述
2.1 产品简介
功能
华为
R50030G1是一款高效率、高功率密度的AC-DC充电模块，支持260V AC（线电压）～470V AC（线电压）三相三线制输入，500V DC的额定输出，最大输出功率15kW。
充电模块采用隔离设计的CAN通信接口，与监控模块之间的通信采用CAN通信协议，通过系统监控可对充电模块实现调压、限流、模块开关机等功能。
山东格伦德电源电源科技有限公司 联系人：孟经理 咨询热线：183-6606-8668
型号
图2-1 型号标识
表2-1 型号说明
序号 | 含义 | 取值 |
|---|
1 | 模块系列名称 | Rectifier |
2 | 输出电压参数系列 | 500V DC |
3 | 额定输出电流参数 | 30A |
4 | 效率类型 | G (Green)，绿色高效模块 |
5 | 模块版本号 | 1 |
2.2 外观

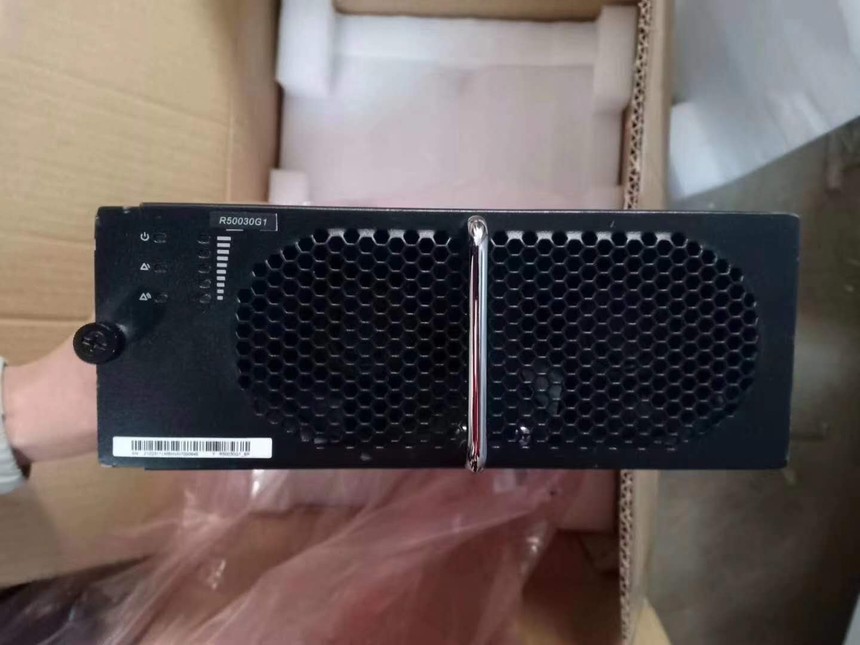

正面
注意：防拆标签和条形码，是产品质保的重要依据，请勿拆除。图2-2 充电模块正面
（1）功率指示灯 | （2）运行指示灯 | （3）告警指示灯 |
（4）故障指示灯 | （5）防拆标签 | （6）条形码 |
表2-2 充电模块指示灯说明
指示灯 | 状态 | 状态说明 |
|---|
运行指示灯（绿色）
| 常亮（正常状态） | 充电模块有交流输入 |
常灭 | 充电模块无交流输入 |
0.5Hz闪烁 | 人工查询状态 |
4Hz闪烁 | 应用程序加载状态 |
告警指示灯（黄色）
| 常灭（正常状态） | 充电模块无保护告警 |
常亮 | 交流输入过欠压保护导致关机 环境过温保护报警 环境低温保护报警 内部PFC母线电压过欠压 轻度不均流 地址错误 内部PFC母线电压严重不平衡 交流输入严重不平衡 交流输入缺相 DC输出电解电容电压不平衡 其他异常引起的保护
|
闪烁 | 充电模块与外部通讯中断 |
故障指示灯（红色）
| 常灭（正常状态） | 充电模块无故障 |
常亮 | 输出过压锁死 模块严重不均流 模块风扇故障 模块原副边通讯中断 不可恢复的无输出坏机 模块不在位 模块输出短路锁死 内部过温保护 其他异常引起的故障
|
功率指示灯
| 常亮 | 指示输出功率，每个指示灯代表3000W输出功率。 |
背面
图2-3 充电模块背面
注意：直流输出的管脚10和管脚11必须短接，否则模块无法开机工作。表2-3 充电模块插头管脚定义
类型 | 管脚 | 名称 | 功能 |
|---|
直流输出 | 1 | NC | 无 |
2、3 | 500V DC+ | 输出正 |
4、5 | 500V DC– | 输出负 |
6 | ADDRESS_0 | 地址线 |
7 | ADDRESS_1 | 地址线 |
8 | SEC_GND | 控制地 |
9 | NC | 无 |
10 | LINK_CHECK | 模块到位检测 |
11 | SEC_GND | 控制地 |
12～18 | NC | 无 |
19 | CANBL | CAN信号线 |
20 | CANBH | CAN信号线 |
交流输入 | 21 | PE | 接地 |
22 | L1 | 输入 |
23 | L2 | 输入 |
24 | L3 | 输入 |
2.3 关键特征
输入电压范围：260V AC～470V AC
额定输出电压：500V DC
最大输出功率：15kW
结构尺寸 (H×W×D)：83mm×206mm×470mm
重量：10kg（不带包材），12kg（带包材）
满载工作效率：≥ 94.7%（测试环境为25oC，额定条件：输入电压380V AC 50Hz，输出电压500V DC）
支持热插拔功能
冷却方式：强制风冷（前进后出，智能调速）
支持CAN总线通信功能
支持调压、限流、均流功能
支持输入过/欠压保护、输入过流保护、输入三相不平衡保护
支持输出过压保护、输出限流保护、输出短路保护、过温保护
分组功能
