华为ETP48400-C3B1/ETP48400-C3B2刀片式5G通信开关电源48v400A

时间：2020-05-14 作者：山东格伦德电源科技有限公司孟经理【原创】阅读

华为ETP48400-C3B1/ETP48400-C3B2刀片式5G通信开关电源48v400A，华为5G通信电源,华为ETP48400,华为刀片式电源

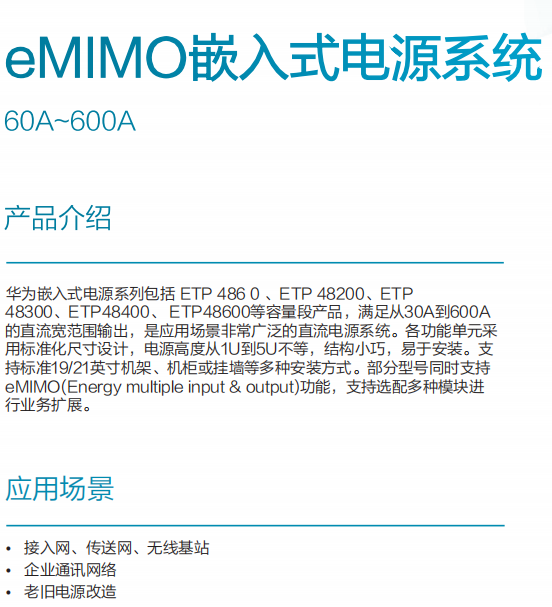

产品概述

ETP48400-C3B1，ETP48400-C3B2是嵌入式电源系统，将交流电转为直流电，支持-48V以及-57V恒压输出给通信设备供电。ETP48400-C3B1电源最大容量满足24KW，ETP48400-C3B2电源最大容量满足18KW，适用于5G站点供电以及存量站点扩容改造场景。可选配智能配电单元DCDB48-200-16B，DCDB48-200-16B-XXX以及铅酸电池盒DCDB48-400-4C使用。

山东格伦德电源电源科技有限公司联系人：孟经理咨询热线：183-6606-8668

产品介绍

ETP48400-C3B1/ETP48400-C3B2

图2-1 ETP48400-C3B1外观

（1）接地螺丝	（2）交流输入模块	（3）LLVD配电
（4）监控模块SMU02C	（5）BLVD配电	（6）电池接线端口
（7）预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位	（8）用户接口模块UIM05B1	（9）整流模块安装空间

图2-2 ETP48400-C3B2外观

（1）接地螺丝	（2）交流输入模块	（3）LLVD配电
（4）监控模块SMU02C	（5）BLVD配电	（6）电池接线端口
（7）预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位	（8）用户接口模块UIM05B1	（9）整流模块安装空间

表2-1 系统配置

项目	ETP48400-C3B1	ETP48400-C3B2
交流输入制式	220/380V AC三相四线兼容220V AC单相	120/240V AC双火线
直流配电	LLVD配电：2×125 A，3×63A BLVD配电：2×63A，2×32A，2×16A
防雷	交流防雷：标称雷击放电电流30kA，8/20μs，正负各5次直流防雷：差模10kA，共模20kA，8/20μs

智能配电单元（可选）

图2-3 智能配电单元DCDB48-200-16B外观

（1）接地螺丝	（2）次要负载配电	（3）重要负载配电
（4）通信模块DMU02C1	（5）直流输入接口

图2-4 智能配电单元DCDB48-200-16B-XXX外观

（1）接地螺丝	（2）次要负载配电	（3）重要负载配电
（4）通信模块DMU02C1	（5）直流输入接口

图2-5 DMU02C1面板

（1）运行指示灯

（2）告警指示灯

（3）RS485通信接口

表2-2 指示灯说明

名称	颜色	状态	描述
运行指示灯	绿色	灭	DMU故障或无直流输入。
		慢闪(0.5Hz)	通信正常。
		快闪(4Hz)	通信失败。
告警指示灯	红色	灭	无告警。
告警指示灯	红色	常亮	有告警产生。

表2-3 通信接口说明

接口	通信参数	通信协议
COM1/COM2	波特率：9600 bit/s	Modbus协议
说明：上述接口都受到安全机制的保护。

图2-6 通信接口引脚

表2-4 RS485接口引脚定义

引脚	信号	描述
1	TX+	RS485发送数据
2	TX-	RS485发送数据
4	RX+	RS485接收数据
5	RX-	RS485接收数据
3, 6, 7, 8	N/A	–

图2-7 拨码开关

当多个DCDB48-200-16B级联时，需要设置DMU02C1的地址拨码。
如果只安装了一个DCDB48-200-16B，则不需要设置DMU02C1的地址拨码。

表2-5 拨码定义

框地址	pin1	pin2
1	OFF	OFF
2	OFF	ON
3	ON	OFF
4	ON	ON
说明：如果是1个接触器+1个分流器的场景时，例如DCDB48-200-16B-4731，pin3设置为OFF、pin4设置为OFF。如果是2个接触器+1个分流器的场景时，例如DCDB48-200-16B-4731-008，pin3设置为OFF，pin4设置为ON。

表2-6 智能配电单元DCDB配置

项目	DCDB48-200-16B	DCDB48-200-16B-XXX
输入电压	40V DC~60V DC
输入总电流	200Amax
直流配电	BLVD配电： 16A/1P×2，20A/1P×2，32A/1P×2 LLVD配电：32A/1P×4，63A/1P×6	最大支持16路空开：重要负载：可配置 16A、20A、32A、40A、63A空开共6路次要负载配置一：可配置16A、20A、32A、40A、63A空开共10路次要负载配置二：可配置16A、20A、32A、40A、63A空开共7路，80A、100A、125A空开共2路
尺寸（高×宽×深）	43.6mm×482.6mm×255mm
重量	≤10kg
安装方式	19英寸机架安装
进出线方式	前进前出线
维护方式	前维护

铅酸电池盒（可选）

图2-8 铅酸电池盒DCDB48-400-4C外观

（1）接地螺丝	（2）电池空开状态检测接口	（3）电池配电
（4）预留电池配电安装位置	（5）直流输入接口

表2-7 DCDB48-400-4C配置

项目	说明
输入电压	40V DC~60V DC
输入总电流	400Amax
直流配电	125A/1P×4
尺寸（高×宽×深）	43.6mm×482.6mm×180mm
重量	≤4kg
安装方式	19英寸机架安装
进出线方式	前进前出线
维护方式	前维护
