华为TP48600T-N20A1通信高频开关电源48V600A 华为TP48600T

时间：2020-05-20 作者：山东格伦德电源科技有限公司孟经理【原创】阅读

华为TP48600T-N20A1通信高频开关电源48V600A 华为TP48600T，华为TP48600T-N20A1,华为TP48600T,华为通信电源。

山东格伦德电源电源科技有限公司联系人：孟经理咨询热线：183-6606-8668

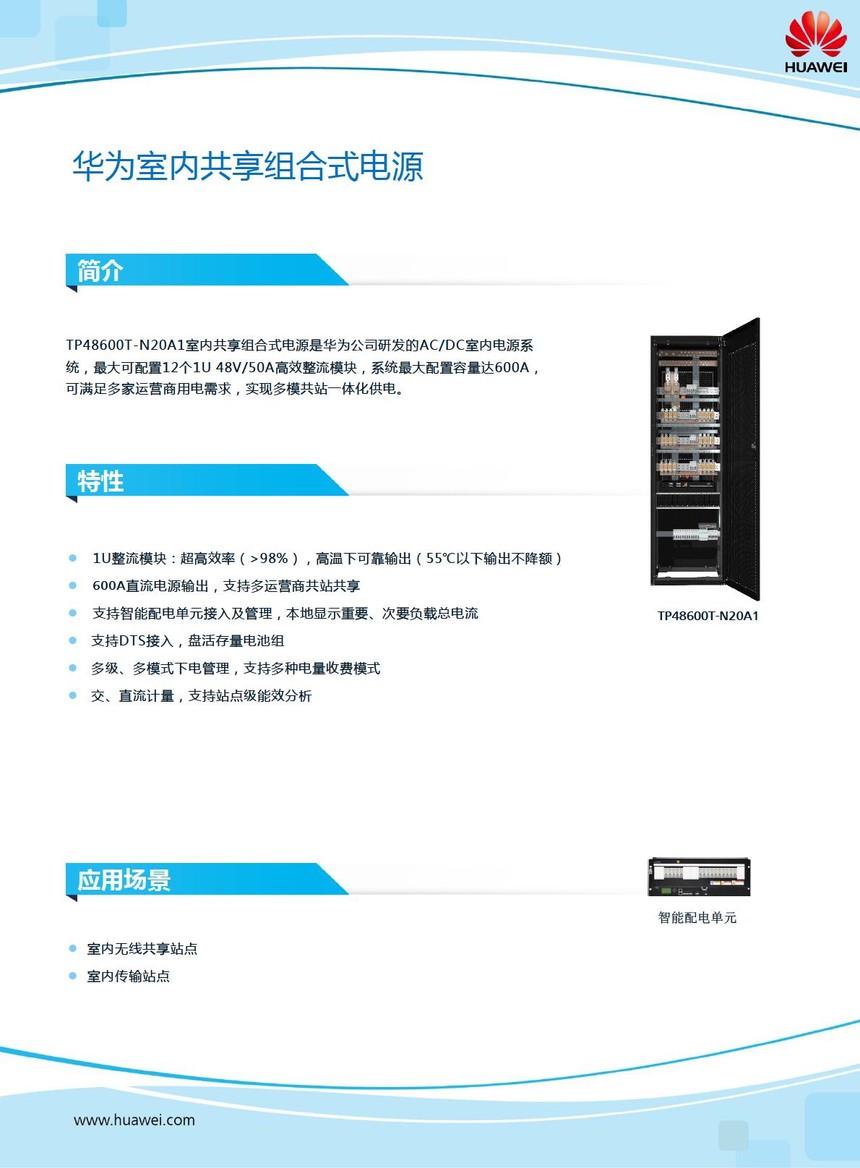

产品概述

华为TP48300T-N20A1、华为TP48600T-N20A1和华为TP481000T-N20A1是室内通信电源系统，将交流电转换为稳定的直流电，主要为–48V系列的通信设备进行供电，最大输出电流分别是300A、600A和1000A，机柜外观如下图所示。

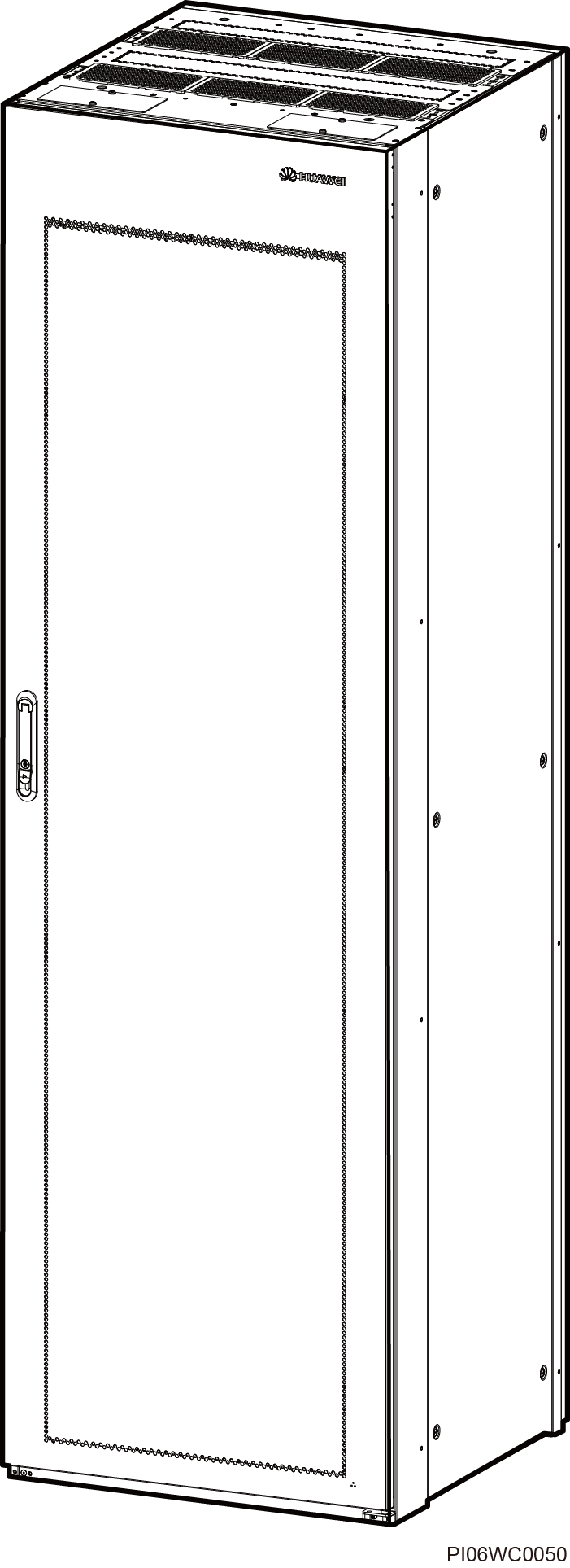

图2-1 机柜外观

华为TP48300T-N20A1、华为TP48600T-N20A1和华为TP481000T-N20A1的型号说明如下图所示。

图2-2 型号说明

电源系统工作原理示意图如图2-3所示，交流电通过交流配电单元进入整流模块，整流模块将交流电转成–48V直流电，由直流配电单元给多路负载供电。

交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。

监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常，及时上报告警信号。

图2-3 电源系统工作原理示意图

表2-1 系统配置

项目	系统配置
交流输入制式	220/380V AC 三相四线
配电单元	交流配电：交流输入空开，整流模块输入空开直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路
监控单元	SMU02B
用户接口模块	UIM02C
整流模块	华为TP48300T-N20A1：最大可配置6个R4850N6或R4850G6整流模块华为TP48600T-N20A1：最大可配置12个R4850N6或R4850G6整流模块华为TP481000T-N20A1：最大可配置20个R4850N6或R4850G6整流模块
通信扩展模块	最大可配置2个NIM01C（选配）
交流防雷器	标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs
直流防雷器	差模10kA，共模20kA，8/20μs

表A-1 环境指标

项目	规格
工作温度	–20℃～＋50℃
运输温度	–40℃～＋70℃
贮存温度	–40℃～＋70℃
工作湿度	5%～95%（RH）
贮存湿度	5%～95%（RH）
海拔要求	0m～4000m （在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）
其他要求	没有导电尘埃和腐蚀性气体、没有爆炸危险灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（V2.2.1）Class 4.1温度受控环境要求

表A-2 电气指标

项目	规格
交流输入	输入制式	220/380V AC三相四线
	输入电压	85V AC～300V AC
	输入频率	频率范围：45Hz～66Hz；标称频率：50Hz/60Hz
	功率因数	≥0.99（额定输入和负载）
	THD	≤5%（额定输入电压，额定输出负载）
直流输出	输出电压范围	–42V DC～–58V DC
	默认输出电压	–53.5V DC
	输出功率	参见整流模块输出功率，系统最大输出功率为配置整流模块个数与单个整流模块输出功率的乘积
	稳压精度	≤±1%
	纹波和噪声	≤200mVp-p
	电话衡重杂音	≤2mV
	均流不平衡度	＜±5%（50%～100%负载）
交流输入保护	交流输入过压保护点	大于300V AC
	交流输入过压恢复点	电压恢复到290V AC系统恢复输出
	交流输入欠压保护点	小于85V AC
	交流输入欠压恢复点	电压恢复到90V AC后系统恢复输出
直流输出保护	直流输出过压保护点	范围为–58.5V DC～–60.5V DC 内部故障过压时，模块锁死；外部电压达到–63V以上，且持续500ms以上，模块锁死。
交流防雷	标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs
直流防雷	差模10kA，共模20kA，8/20μs
安规设计	满足标准IEC/EN60950-1
MTBF	25万小时

表A-3 EMC指标

项目	规格
电磁干扰（EMI）	传导干扰	Class A，满足CISPR 22标准
	辐射干扰	Class A，满足EN55022标准
	谐波电流	IEC 61000-3-12
	电压波动和闪烁	IEC 61000-3-11
电磁敏感度（EMS）	静电放电抗扰性（ESD）	B判据接触放电：6kV；空气放电：8kV
	静电放电抗扰性（ESD）	R判据接触放电：8kV；空气放电：15kV
	电快速脉冲群抗扰性(EFT)	B判据信号口1kV，电源口2kV
	辐射抗扰性（RS）	A判据 10V/m
	传导抗扰性（CS）	A判据电源口、信号口满足10V的指标要求
	浪涌抗扰性（SURGE）	B判据交流电源端口：差模2KV，共模4kV，8/20us 直流电源端口：差模2KV，共模4kV，8/20us

表A-4 机柜规格

项目	规格
机柜尺寸（高×宽×深）	机柜：2000mm×600mm×600mm 上围框（选配）：200mm×600mm×600mm
机柜重量	300A/600A系统：≤120kg（不包含整流模块） 1000A系统：≤150kg（不包含整流模块）
防护等级	IP20
安装方式	落地安装
维护方式	支持前维护
进出线方式	上进上出线
散热方式	自然散热
