​华为TP48600T-N20A3通信高频开关电源48V600A 华为TP48600T

时间：2020-05-20     作者：山东格伦德电源科技有限公司孟经理【原创】   阅读

华为华为TP48600T-N20A3,华为TP48600T,华为48V通信电源，华为TP48600T-N20A3通信高频开关电源48V600A 华为TP48600T

山东格伦德电源电源科技有限公司  联系人：孟经理   咨询热线：183-6606-8668

产品概述

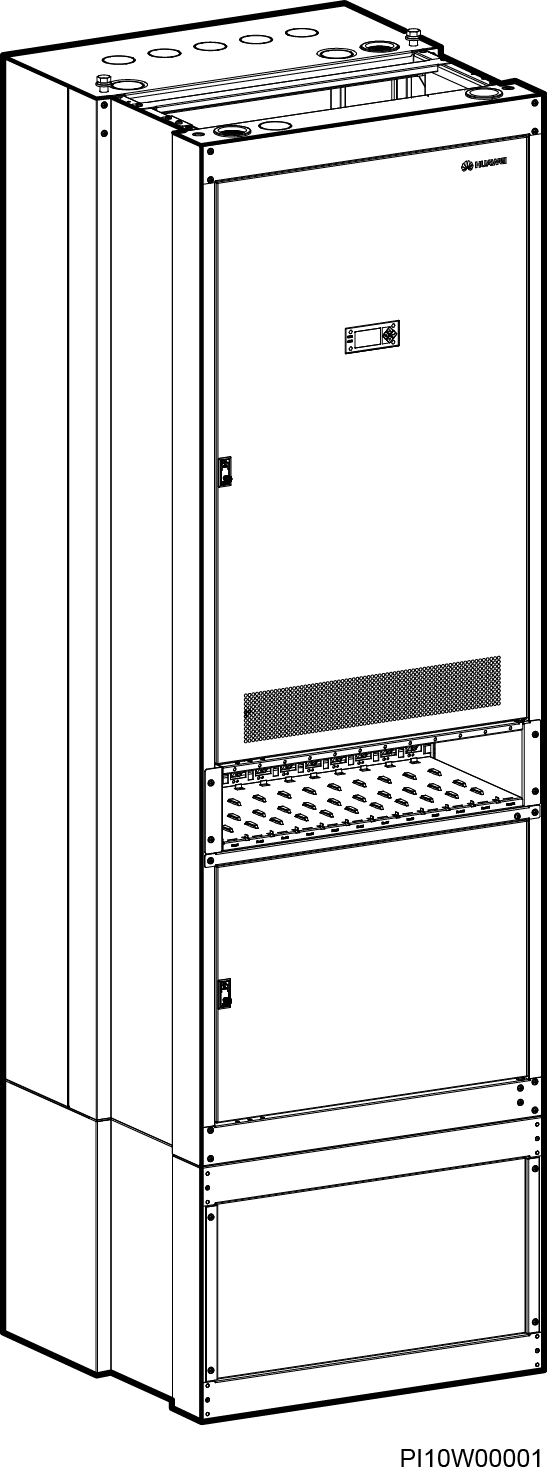

华为TP48600T-N20A3是室内通信电源系统，将交流电转换为稳定的直流电，主要为–48V系列的通信设备进行供电。TP48600T-N20A3最大输出电流是600A，机柜外观如图2-1所示。

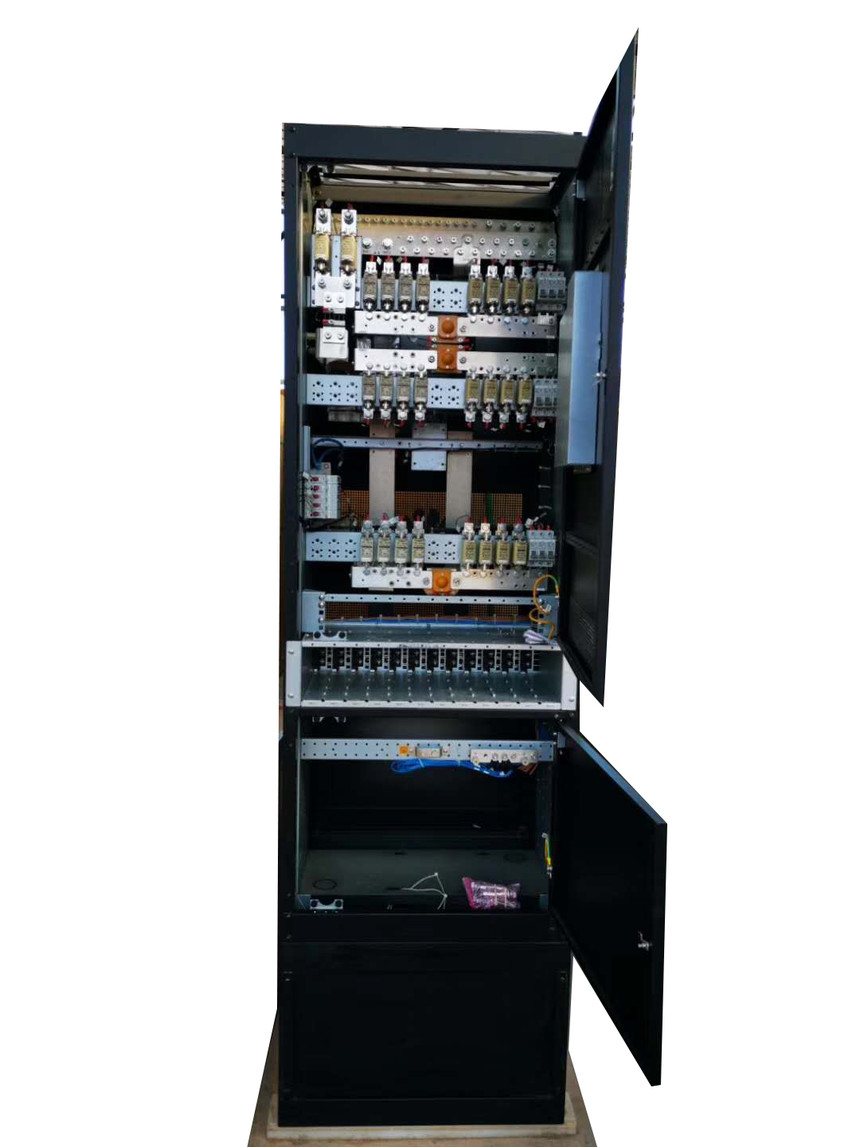

图2-1 TP48600T-N20A3的机柜外观

系统特点

  • 模块电压输入范围宽85V AC～300V AC

  • 完善的电池管理功能

  • 网络化设计，提供一路FE接口、一路RS485/RS232接口

  • 支持SNMP、HTTPS等多种协议，可与华为NetEco网管或第三方网管通信，组网灵活，可实现远程监控，无人值守

  • 支持软件远程升级

  • 支持LCD界面显示、按键操作

  • 支持WEB界面操作

  • 支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙语、俄语、德语、土耳其语等

  • 支持整流模块、监控模块热插拔

  • 整流模块功率因数值达0.99

  • 高效整流模块效率高达96%，标效整流模块效率高达93%

  • 根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗；支持高标效模块混插，节省投资

  • 支持4用户共享供电，可对4用户的直流用电进行独立电量计量

  • 支持分用户控制负载下电，可选时间模式（时长可调）或电压模式（电压值可调），分用户上下电参数独立可调

系统配置

表2-1 系统配置

项目

系统配置

交流输入制式

220/380V AC三相四线

配电单元

  • 交流配电：交流输入空开，整流模块输入空开

  • 直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路

监控单元

SMU02B1

用户接口模块

UIM03D

整流模块

最大可配置12个R4850N6或R4850G2整流模块

通信扩展模块

最大可配置2个NIM01C

交流防雷

标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs

直流防雷

差模10kA，共模20kA，8/20μs


内部结构

图3-1 内部结构

（1）RTN+母排

（2）电池熔丝

（3）用户3负载输出

（4）用户2负载输出

（5）用户4负载输出

（6）用户1负载输出

（7）SMU02B1

（8）通信扩展模块

（9）整流模块安装空间

（10）机柜接地排

（11）整流模块空开

（12）UIM03D

（13）N接线排

（14）交流防雷器

（15）交流输入空开

图3-2 直流配电单元

（1）用户4的LLVD空开

（2）用户4的BLVD空开

（3）用户1的BLVD熔丝

（4）用户1的LLVD熔丝和空开



用户1~用户3的直流配电布局相同，上图仅以用户1为例。

整流模块

整流模块将输入的交流电转换成稳定的直流电。

外观

图3-3 整流模块外观

（1）运行指示灯

（2）告警指示灯

（3）故障指示灯

（4）拨销

（5）把手


指示灯说明

表3-2 整流模块指示灯说明

指示灯

颜色

状态

说明

运行指示灯

绿色

常亮

整流模块有交流输入。

常灭

无交流输入。

整流模块内部损坏。

0.5Hz闪烁

人工查询状态。

4Hz闪烁

整流模块处于应用程序加载状态。

告警指示灯

黄色

常灭

整流模块无保护告警。

常亮

  • 环境温度过高引发的整流模块限功率预告警。

  • 环境温度过高或过低保护关机告警。

交流输入过欠压保护。

整流模块休眠关机。

0.5Hz闪烁

整流模块与外部通讯中断。

故障指示灯

红色

常灭

整流模块无故障。

常亮

输出过压锁死。

整流模块内部故障引起的无输出。


表3-1 配电规格

项目

配电规格

输入制式

220/380V AC三相四线

交流配电

  • 交流输入：1路100A/3P空开

  • 标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs

直流配电

  • 用户1：

    • BLVD1：160A熔丝×4

    • LLVD1：160A熔丝×4，63A/1P空开×3

  • 用户2：

    • BLVD2：160A熔丝×4

    • LLVD2：160A熔丝×4，63A/1P空开×3

  • 用户3：

    • BLVD3：160A熔丝×4

    • LLVD3：160A熔丝×4，63A/1P空开×3

  • 用户4：

    • BLVD4：16A/1P空开×2

    • LLVD4：63A/1P空开×3

电池支路

500A熔丝×2

监控模块SMU02B1

面板

图3-4 SMU02B1面板

（1）SD卡槽

（2）运行指示灯

（3）次要告警指示灯

（4）重要告警指示灯

（5）按键

（6）USB接口（该端口支持安全保护机制）

（7）通信口RS485/RS232

（8）通信口FE

（9）液晶显示屏

指示灯

表3-3 指示灯说明

名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

次要告警指示灯

黄色

常灭

无次要告警和提示告警

常亮

有次要告警或提示告警

重要告警指示灯

红色

常灭

无紧急告警和重要告警

常亮

有紧急告警或重要告警

按键

表3-4 按键说明

按键

名称

说明

向上键

按向上键或向下键可以翻阅菜单或选择参数。

向下键

返回键

按返回键可退回上一级菜单并且不保存所设置的参数。

确认键

  • 在系统信息界面时，按确认键可进入主菜单。

  • 在主菜单中按确认键可进入下一级子菜单。

  • 在子菜单设置参数时按确认键可以保存参数。

说明：

  • 30秒内无按键操作LCD背光灯关闭。

  • 1分钟内无按键操作需重新登录。

  • 设置参数时长按或，参数值将快速增加或减小。

  • 同时按下和并持续10s，可重启SMU。

  • 同时按下和（或）并持续2s，可提高（或降低）LCD对比度。

SD卡槽

SD卡主要用于存储摄像头抓拍图片，最大支持32G容量。

USB接口

在USB接口中插入开站专用U盘，可进行快速开站，导入导出配置文件，导出运行日志和软件升级等操作。

通过USB接口安装专用WiFi模块后，可近端接入Web界面，方便操作。

非华为提供的WiFi模块，可能造成功能异常或数据丢失，由此带来的损失华为将不承担相应责任。

通过USB接口连接无线上网模块后，SMU可与网管进行无线通信。

通信接口

表3-5 通信接口说明

通信接口

通信参数

通信协议

FE

10M/100M自适应

HTTPS协议、NetEco网管协议、SNMP协议、TCP-Modbus协议

RS485/RS232

波特率：1200bit/s、2400bit/s、4800bit/s、9600bit/s、14400bit/s、19200bit/s、115200bit/s

主从协议、电总协议、Modbus协议

说明：

以上端口都支持安全保护机制。

图3-5 通信接口引脚定义
表3-6 FE引脚定义

引脚

信号

说明

1

TX+

FE发送数据

2

TX-

3

RX+

FE接收数据

6

RX-

4、5、7、8

空

－

表3-7 RS485/RS232引脚定义

引脚

信号

说明

1

TX+

RS485发送数据

2

TX-

4

RX+

RS485接收数据

5

RX-

3

RX232

RS232接收数据

7

TX232

RS232发送数据

6

PGND

地（PE）

8

空

－


用户接口模块UIM03D

面板

用户接口模块UIM03D支持4路干接点输出，9路开关量输入（包括6路通用干接点输入、烟雾、水浸和门磁），4路模拟量输入（1路环境温湿度、2路环境温度和1路电池温度）。

UIM03D（user interface module 03D）面板如下图所示。

图3-6 UIM03D面板

（1）通信接口

（2）干接点输出接口

（3）干接点输入接口

（4）传感器接口



接口说明

表3-8 UIM03D接口说明

接口类型

丝印

说明

传感器接口

TEM-HUM

环境温湿度传感器

WATER

水浸传感器

支持12V供电

TEMP1

环境温度传感器1

TEMP2

环境温度传感器2

GATE

门磁传感器

SMOKE

烟雾传感器

BTEMP

电池温度传感器

干接点输入接口

DIN1

说明：

干接点输入接口的告警关联请参见附录。

DIN2

DIN3

DIN4

DIN5

DIN6

干接点输出接口

ALM1

说明：

干接点输出接口的告警关联请参见附录。

ALM2

ALM3

ALM8

ALM4

预留

ALM5

预留

ALM6

预留

通信接口

COM

4线RS485

ALM7

2线RS485

通信接口

表3-9 通信接口说明

通信接口

通信参数

用途

COM

波特率：

默认：9600bit/s

可选：300bit/s、600bit/s、1200bit/s、2400bit/s、4800bit/s、9600bit/s、14400bit/s、19200bit/s、38400bit/s、56000bit/s、57600bit/s、115200bit/s

用于连接下级设备

ALM7

波特率：

默认：9600bit/s

可选：9600bit/s、19200bit/s、115200bit/s

用于连接下级设备

说明：

COM口支持安全保护机制。

图3-7 COM接口引脚图


表3-10 COM接口引脚定义

引脚

信号

说明

1

RX+

RS485接收数据

2

RX-

3

12V

用于供电

4

TX+

RS485发送数据

5

TX-

6、8

PGND

地（PE）

7

空

-

表3-11 ALM7接口引脚定义

引脚

信号

说明

+

RS485+

RS485数据正极

-

RS485-

RS485数据负极

引脚定义

图3-8 UIM03D引脚序号
表3-12 UIM03D传感器引脚定义

丝印

序号

引脚定义

TEM-HUM

1

12V

2

ENV_TEMP

3

12V

4

ENV_HUM

WATER

1

12V

2

WATER

3

GND

4

-

TEMP1

1

GND

2

TEMP1

TEMP2

3

GND

4

TEMP2

GATE

1

GATE+

2

GATE-

SMOKE

3

12V

4

SMOKE

BTEMP

1

GND

2

BTEMP


通信扩展模块NIM01C（选配）

面板

图3-9 NIM01C面板

（1）3G指示灯（不含3G功能的模块此灯无效）

（2）告警指示灯

（3）运行指示灯

（4）ANT天线接口（不含3G功能的模块无此接口）

（5）COM1接口

（6）COM2接口

（7）COM3/CAN接口

（8）COM4接口

（9）把手

指示灯

表3-13 NIM01C面板指示灯说明

名称

颜色

状态

说明

3G指示灯

绿色

常亮

拨号连接处于数据业务状态

闪烁（周期2s，亮0.1s，灭1.9s）

已注册网络

闪烁（周期2s，亮0.1s，灭0.1s，亮0.1s，灭1.7s）

网络搜索状态或无网络

告警指示灯

红色

常灭

无告警

常亮

有告警

运行指示灯

绿色

常灭

NIM01C故障或无直流输入，不工作

慢闪（0.5Hz）

NIM01C正常工作，与上位机通信正常

快闪（4Hz）

NIM01C正常工作，与上位机通信失败

通信接口

表3-14 通信接口说明

通信口

通信参数

说明

COM1接口

波特率：9600bit/s、19200bit/s、115200bit/s

支持主从协议、Modbus协议

带12V供电功能

COM2接口

波特率：9600bit/s、19200bit/s、115200bit/s

支持主从协议、Modbus协议

带12V供电功能

COM3/CAN接口

波特率：9600bit/s

COM3：支持主从协议、Modbus协议

CAN：支持CAN协议

COM4接口

波特率：9600bit/s、19200bit/s、115200bit/s

Modbus协议

图3-10 COM1/2/3口通信接口引脚定义


表3-15 COM1/2口引脚定义

引脚

信号

说明

1

RS485+

RS485数据正极

2

RS485-

RS485数据负极

3

12V

用于供电

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极

6

空

－

7

空

－

8

GND

接地

表3-16 COM3/CAN口引脚定义

引脚

信号

说明

1

RX+

RS485接收数据

2

RX-

3

空

－

4

TX+

RS485发送数据

5

TX-

6

GND

接地

7

CANH

CAN数据正极

8

CANL

CAN数据负极

表3-17 COM4口引脚定义

丝印

信号

说明

R+

RS485+

RS485数据正极

R-

RS485-

RS485数据负极

技术指标

表A-1 环境条件

项目

规格

工作温度

–20℃～＋50℃

运输温度

–40℃～＋70℃

贮存温度

–40℃～＋70℃

工作湿度

5%～95%

贮存湿度

5%～95%

海拔要求

0m～4000m

（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）

其他要求

  • 没有导电尘埃和腐蚀性气体、没有爆炸危险

  • 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（V2.2.1）Class 4.1温度受控环境要求

表A-2 电气指标

项目

规格

交流输入

输入制式与输入电压

220/380V AC三相四线：85V AC～300V AC（相电压）

输入频率

频率范围：45Hz～66Hz；标称频率：50Hz/60Hz

功率因数

≥0.99（额定输入，满载）

总谐波失真（THD）

THD≤5%（Vin=208V AC，220V AC，230V AC，50%-100%负载）

直流输出

输出电压范围

–42V DC～–58V DC

默认输出电压

–53.5V DC

输出功率

整流模块功率之和

稳压精度

≤±1%

纹波和噪声

≤200mVp-p

电话衡重杂音

≤2mV

均流不平衡度

＜±5%（20%～100%负载）

交流输入保护

交流输入过压保护点

大于300V AC

交流输入过压恢复点

290V AC

交流输入欠压保护点

小于85V AC

交流输入欠压恢复点

90V AC

直流输出保护

直流输出过压保护点

范围为–58.5V DC～–60.5V DC

  • 内部故障过压时，模块锁死

  • 外部电压达到–63V以上，且持续500ms以上，模块锁死

交流防雷

标称雷击放电电流20kA，最大雷击放电电流±40kA，8/20μs

直流防雷

差模10kA，共模20kA，8/20μs

安规设计

满足标准IEC/EN60950-1

平均无故障时间

20万小时（25℃）

表A-3 EMC指标

项目

规格

电磁干扰（EMI）

传导骚扰发射（CE）

Class A，EN300386

辐射骚扰发射（RE）

Class A，EN300386

谐波电流（Harmonic）

IEC 61000-3-12

电压波动和闪烁（Flicker）

IEC 61000-3-11

电磁敏感度（EMS）

静电放电抗扰性（ESD）

壳体端口ESD指标满足IEC61000-4-2标准要求，B判据

接触放电：6kV；空气放电：8kV

信号端口ESD指标满足IEC61000-4-2标准要求，R判据

接触放电：2kV；

电快速脉冲群抗扰性（EFT）

IEC61000-4-4，B判据

信号口1kV，交流电源口2kV，直流电源口2kV

辐射抗扰性（RS）

IEC61000-4-3，LEVEL3，判据A

10V/m

传导抗扰性（CS）

IEC6100-4-6，A判据

电源口满足10V的指标要求，信号口满足3V指标要求

浪涌抗扰性（SURGE）

IEC61000-4-5，B判据

交流电源端口：差模6kV，共模6kV

直流电源端口：差模2kV，共模4kV

表A-4 机柜规格

项目

规格

机柜尺寸（高×宽×深）

2000mm×600mm×600mm

机柜颜色

黑

机柜重量

≤120kg（不含整流模块和选配部件）

防护等级

IP20

安装方式

落地安装、防静电地板安装

维护方式

支持前维护、支持靠墙（离墙壁距离≥100mm）

进出线方式

上进线上出线

散热方式

自然散热
