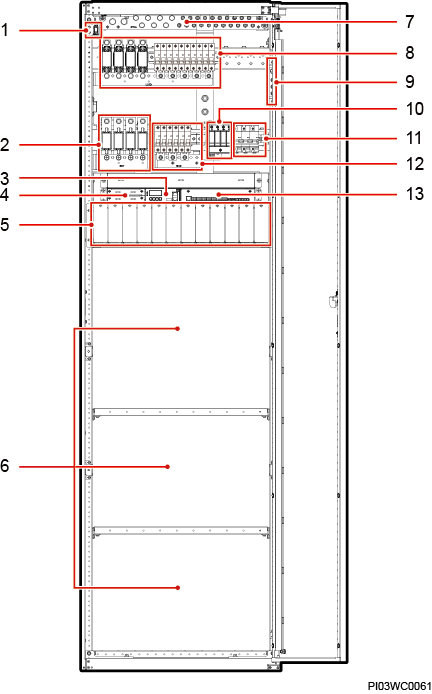

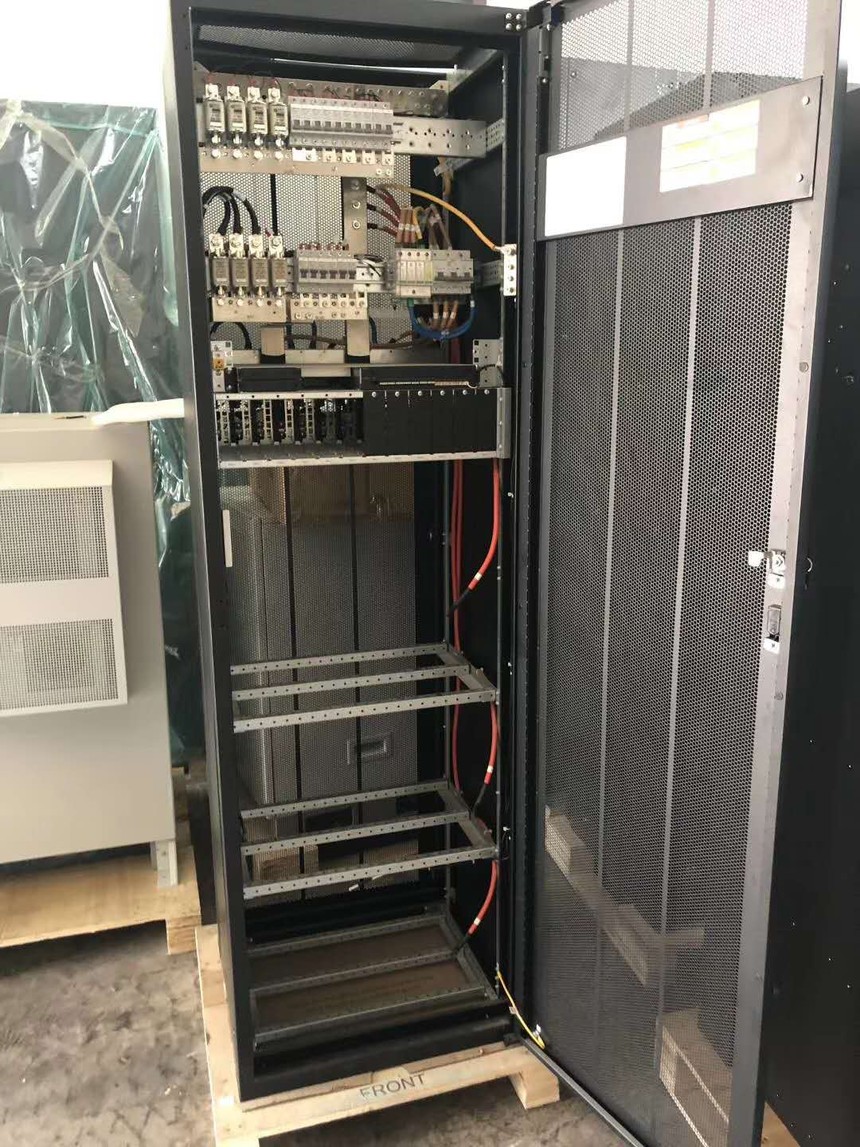

交流配电

交流输入空开

125A/3P×1路

交流输入制式

220/380V AC三相四线兼容220V AC三相三线

直流配电

负载支路

• BLVD空开：63A×2路，32A×2路，10A×2路

• LLVD空开：63A×2路，32A×6路，10A×2路

• LLVD熔丝：160A×4路

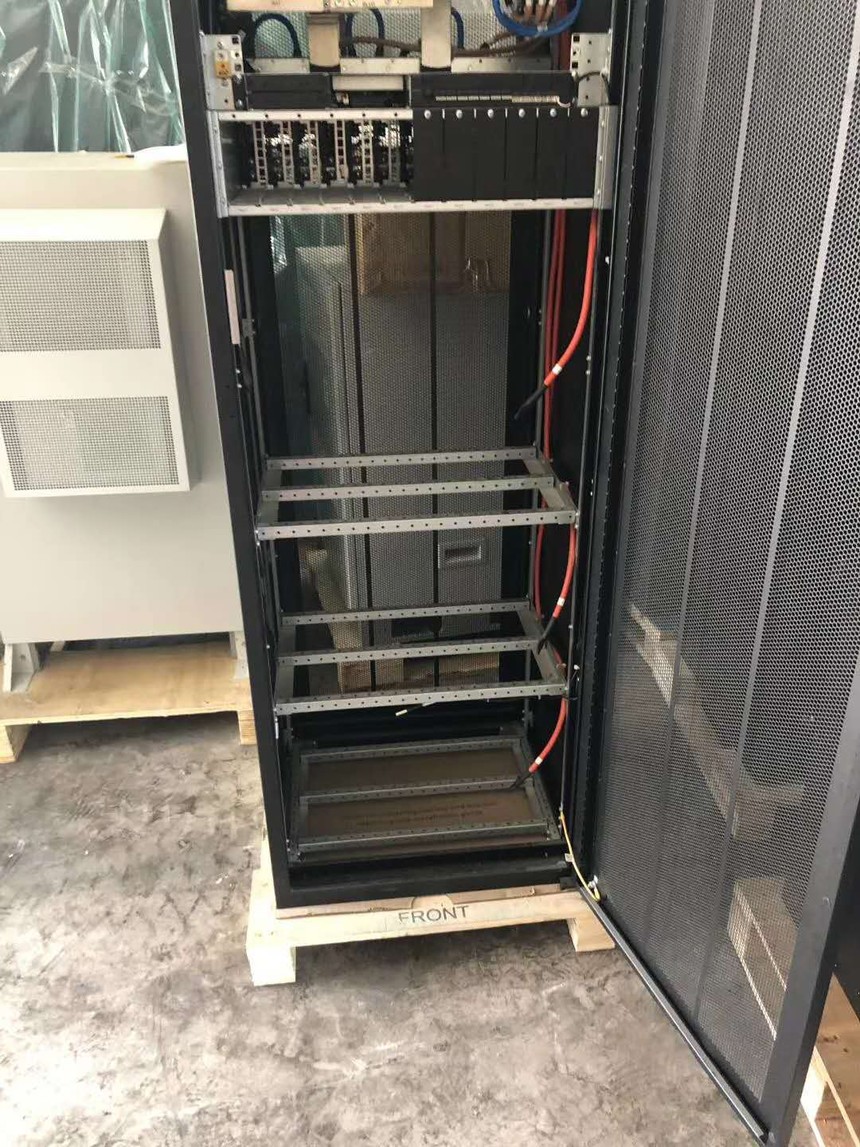

电池支路

熔丝：250A×4路

工作温度

–10℃～＋45℃（内置电池）；–10℃～＋50℃（不内置电池）

运输温度

–40℃～＋70℃

贮存温度

–40℃～＋70℃

工作湿度

5%～95%（RH），无凝露

贮存湿度

5%～95%（RH），无凝露

海拔要求

0～4000m

（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）

噪声等级

满足YD/T 1058-2007要求，噪声声压＜60dBA

其他要求

• 没有导电尘埃和腐蚀性气体、没有爆炸危险

• 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求

交流输入

输入制式

220/380V AC三相四线兼容220V AC三相三线

输入电压

85V AC～300V AC

输入频率

频率范围：45Hz～66Hz；标称频率：50Hz/60Hz

功率因数

≥0.99（额定输入和满载）

总谐波失真（THD）

≤10%（50%～100%负载）

直流输出

输出电压范围

–42V DC～–58V DC

默认输出电压

–53.5V DC

输出功率

参见整流模块输出功率，系统最大输出功率为配置整流模块个数与单个整流模块输出功率的乘积。

稳压精度

≤±1%

纹波和噪声

≤200mVp-p

电话衡重杂音

≤2mV

均流不平衡度

≤±5%（20%～100%负载）

交流输入保护

交流输入过压保护点

大于300V AC

交流输入过压恢复点

电压恢复到290V AC系统恢复输出

交流输入欠压保护点

小于85V AC

交流输入欠压恢复点

电压恢复到90V AC后系统恢复输出

直流输出保护

直流输出过压保护点

范围为–58.5V DC～–60.5V DC

1. 内部故障过压时，模块锁死；

2. 外部电压达到–63V以上，且持续500ms以上，模块锁死。

交流防雷

标称雷击放电电流±20kA，最大雷击放电电流±40kA，8/20μs

直流防雷

差模10kA，共模20kA，8/20μs

安规设计

满足标准IEC 60950-1

MTBF

20万小时

电磁干扰（EMI）

传导干扰

Class A，满足CISPR 22标准

辐射干扰

Class A，满足CISPR 22标准

谐波电流

IEC 61000-3-12

电压波动和闪烁

IEC 61000-3-11

EMS

静电放电抗扰性（ESD）

壳体端口ESD指标满足IEC61000-4-2标准要求，判据B

接触放电：6kV；空气放电：8kV

信号端口ESD指标满足IEC61000-4-2标准要求，判据R

接触放电：2kV

电快速脉冲群抗扰性（EFT）

满足IEC61000-4-4指标要求，判据B

交流电源端口：2kV

直流电源端口：2kV

信号端口：1kV

辐射抗扰性（RS）

满足IEC61000-4-3指标要求，判据A

10V/m

传导抗扰性（CS）

满足IEC6100-4-6指标要求，判据A

交流电源端口指标：10V

直流电源端口指标：10V

信号端口指标：3V

浪涌抗扰性（SURGE）

满足IEC61000-4-5指标要求，判据B

交流电源端口：差模±6kV，共模±6kV，8/20us

直流电源端口：差模±2kV，共模±4kV，8/20us

系统信号端口：差模±1kV，共模±2kV，8/20us

电压跌落和短时中断（DIP）

满足IEC61000-4-11指标要求

防雷

交流输入端口：标称雷击放电电流±20kA，8/20us；最大雷击放电电流±40kA，8/20us

直流输出端口：差模10kA，共模20kA，8/20us

信号端口：差模0.5kV，共模1kV（1.2/50us）；DIN1-3满足差模3KA，共模5KA

机柜尺寸（高×宽×深）

2000mm×600mm×600mm

机柜重量

≤110kg（不包含整流模块和电池）

防护等级

IP20

安装方式

落地安装，防静电地板安装

维护方式

前维护，支持靠墙（离墙壁距离≥100mm）

进出线方式

上进上出
