室外一体化机柜设计图纸

室外一体化机柜图纸标准图纸中国铁塔户外一体化机柜双柜 单柜标准图纸

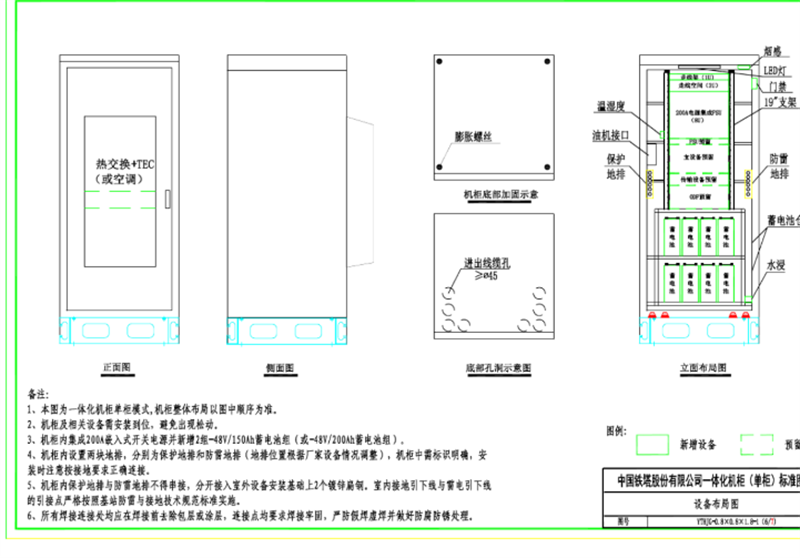

1、本图为室外一体化机柜户外一体化机柜单柜模式,机柜整体布局以图中顺序为准

2、机柜及相关设基需安装到位，避免出现检动。3、机柜内集成200M最入式开关电深并新增2组-48Y/150Ah蓄电治组(或-48V/200Ah蓄电治组)。4、机柜内设置两块排，分别为保护地排知防售地排(地排位置厂家资各情况)，柜中识明确，安装时注意按接地要求正确连接。

5、机柜内保护地排与防雷地持不得串楼，分开接入室外设备安装基础上2个局，内接地引下与电引下线的引接点严格按照基站防雷与接地技术规范标准实施。6、所有焊接接均应在楼前去除包层成涂，接点均要求接，严防并好防防处理

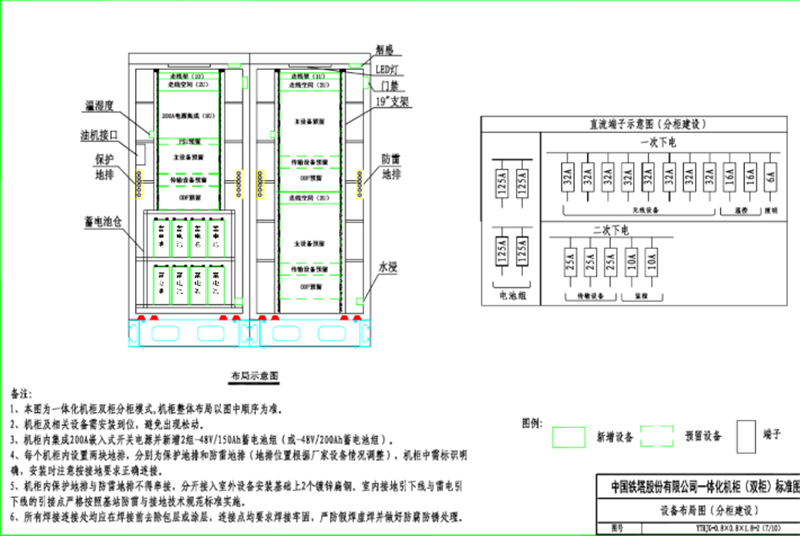

1、本图为室外一体化机柜双柜分柜模式,机柜整体布局以困中顺序为准.2、机柜及相关设备需安装到位，避免出现动。3、机柜内集成200从张入式开关电深并新增2组-48V/150Ah蓄电地组(成-48V/200Ah蓄电地组)。4、年个机柜内议置两块地排，分为保护和地(地位置厂家，柜中识确，安装时注意按接地要求王确连接。

5、机柜内保护地排与防曾地排不得市接，分开接入室外设备安装基础上2个债件府钢。室内接地引下线与雷电引下线的引接点严格按照基站防窗与接地技术规范标准实施。6所接接处在包层，接点接，严并好防处

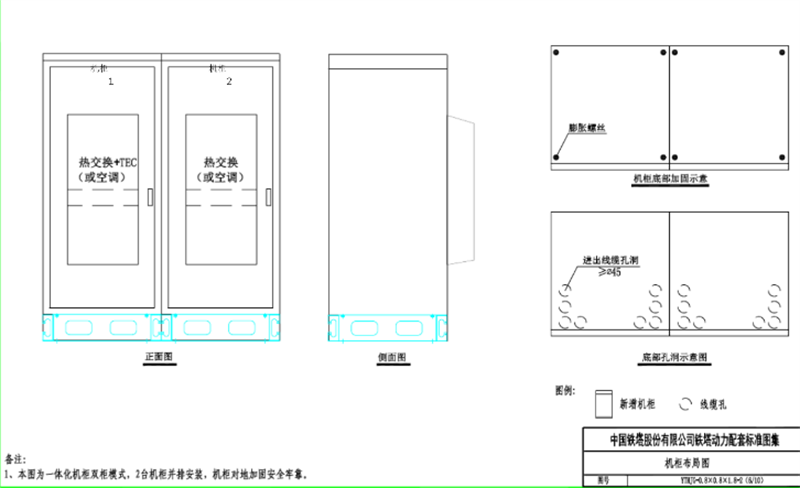

1、本图为室外一休化机户外一体化机柜双柜模式，2合机柜并排安装，机柜对地加图安全牢靠。

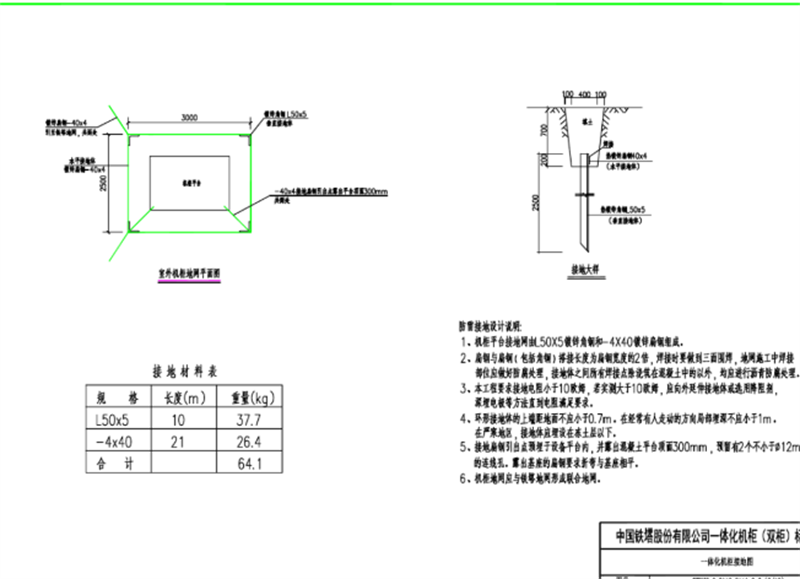

室外一体化机柜户外一体化机防雷接地设计说明

1机平台接地网50X5假角朝和-4X40传房生，

2、房钢与届啊()接长度为局度的2，接时要做到三面，网工中接部位应做好防腐处理，接地体之阿所有坪接点除说筑在退极土中的以外，均应进行西青防腐处理。3、本工程要求接地电阻小于10欧，若实测大于10欧舞，应向外延件接地体或选用降阻想，深理电板等方法直到电照减足要求。

4、环接地体的上造更地百不应小于0.7。在营有人局理不小于1m在严家地区，接地体应理谈在本土层以下。5、接地府创引自点预埋于设务平台防，并露出现凝土平自项面300m，置有2个不小于012m的连线孔，露出基座的局钢要水新零与基座相平。6、机柜地网应与铁地网形成联合地网。

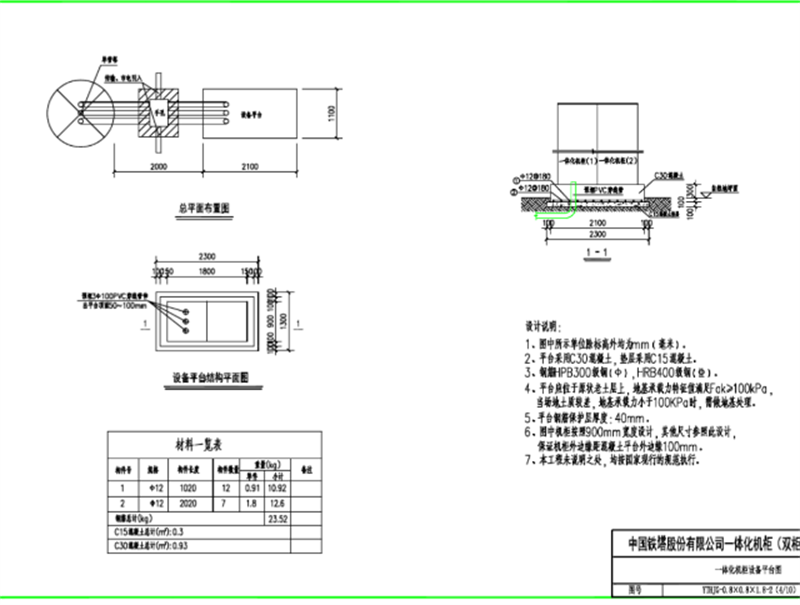

室外一体化机柜户外一体化机柜设备平台设计说明

1mm( 2、平台采用C30通疑土，垫层采局C15黑餐土3、PB300(中)HR8400()4、平台应位于原状老土层上，地基承我力特征值通尾Fok2100kPg，当场地土质较进，地基承集力小于100KPa时，曹做地落处理。5.平台银居保护系厚度:40mm.6、图中机柜装四900mm 度设计，其他 寸参照此设计保证机柜外边维距现班土平台外边续100mrmh。7、本工未说朋之段，均括家观行的规范执行。

说明明

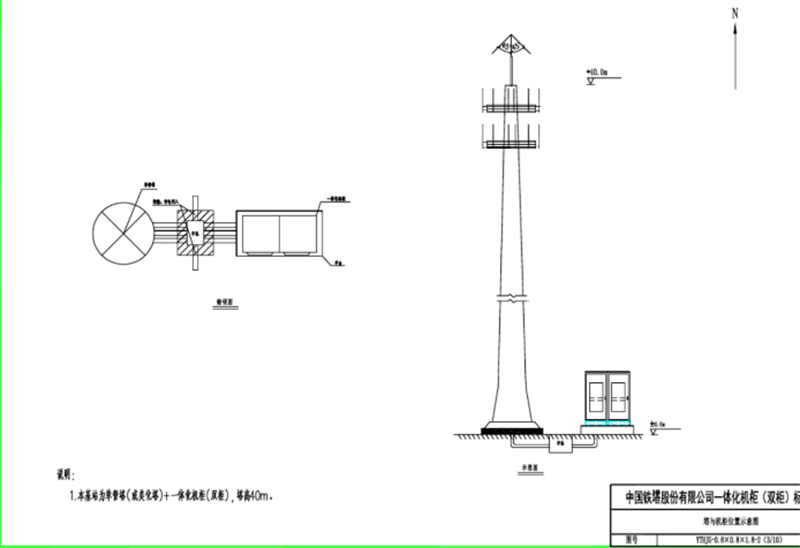

1.本基站为单管塔(或类化塔)+室外一体化机柜户外一体化机柜(双柜)，塔高40m。

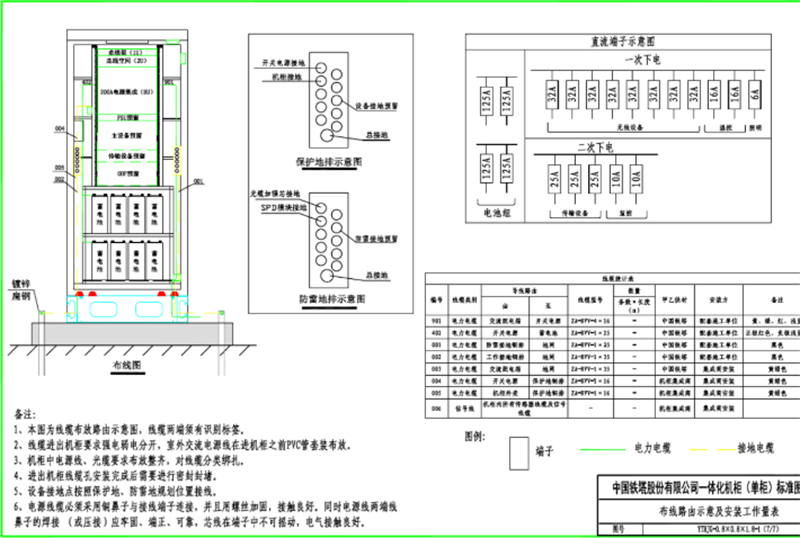

1、本图为室外一体化机柜户外一体化机柜线缆布放路由示意围，线缆两增须有识别标签，2、线缆进出机柜要求强电骑电分开，室外交流电源线在进机柜之前PVC管李装布放3、柜中电线、，对分扎

4、进出机柜线统孔安装完成后需要进行密封封堵。

5、设备接地点按顾保护地、防需地规划位置接线。

6、电源线缆必须采用铜鼻子与接线端子连接，并且用螺丝加因，接触良好，同时电源线两端线鼻子的焊接 (或压接)应本园、端正、可靠，若线在端子中不可摇动，电气接触良好。

室外一体化机柜图纸标准图纸中国铁塔户外一体化机柜双柜 单柜标准图纸
