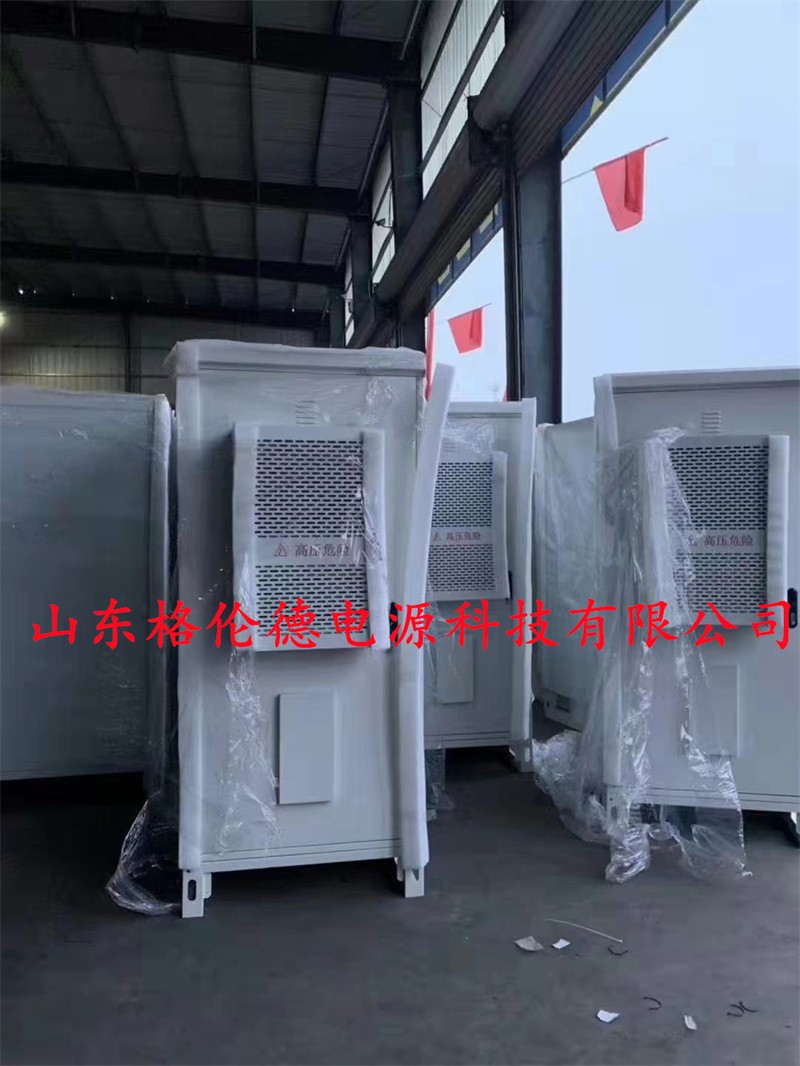

通信基站室外标准化户外一体化机柜

室外一体化机柜应用于通信系统, 直接处于户外气候环境条件下，5G户外一体化机柜集成通信电源、交直流配电、温控、监控、防雷接地和蓄电池组等系统功能，为内部通信设备提供机械和环境保护的柜体。5G室外一体化机柜其特征是集成度高、5G基站铁塔室外一体化机柜扩展灵活、5G基站铁塔户外一体化机柜安装简单、支持整体运输和吊装、设备空间按逻辑分区、免进人维护等。

a)标准化室外一体化机柜内由可安装电源设备、通信设备、配线设备(DDF、ODF)、温控设备、蓄电池及其它备附件的功能区组成。提供两种基本功能柜（设备柜、蓄电池柜），功能柜可组合；

b)标准化室外一体化机柜内尺寸分两种规格，分别为（宽×深×高：900mm×900mm×2100mm）、（宽×深×高：750mm×750mm×1700mm）；

c)机柜底座采用高度为200MM，厚度不少于2mm的冷轧钢板，焊接后经热浸锌表面处理。

d)为保证机柜顶部的可靠防水，机柜顶部应有一定坡度，确保顶部不积水；同时为了防止太阳辐射对机柜内部温度的影响，顶盖应有隔热层。；

e)机柜应采用框架式结构设计，安装过程免打胶，柜体应通过结构设计实现防水。

布线

a)馈线可根据实际场景采取底部走线或通过馈线孔侧走线方式，其它外部线缆均采用底部走线方式；

b)多标准化机柜之间内部走线采用柜体底座或柜间走线；

c)交流线、直流线、信号线、地线分开走线、分开绑扎；

d)过线孔和开孔处应磨光，不能有毛刺锐角等伤人。

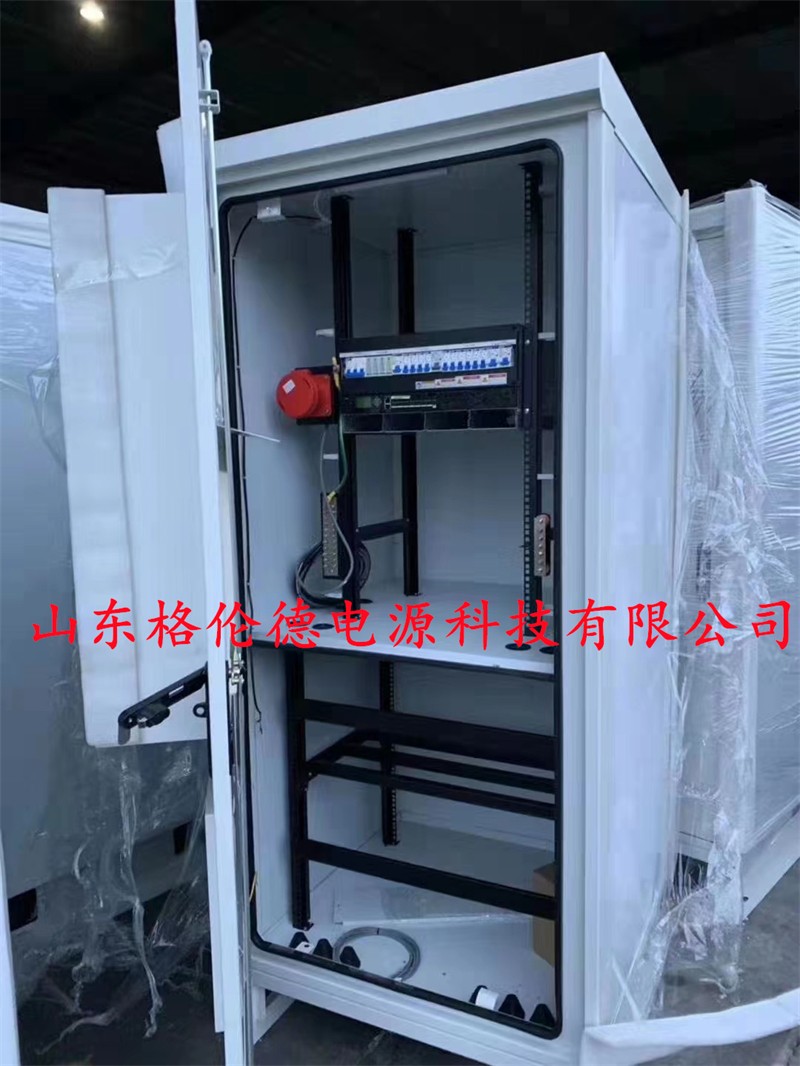

设备柜

a)打开门之后应能保证设备顺利安装和维护；

b)支持19英寸（IEC297）、21英寸（ETSI）标准机架，以及支持符合机柜内尺寸安装空间要求的其它各种设备的安装；

c)配电部分应含交流输入单元、整流器、直流（交流）输出单元和监控模块，机柜内部配电单元应与无线、传输设备等分舱隔离。

蓄电池柜

a)蓄电池柜应有排氢装置；

b)蓄电池电极铜排应加装绝缘保护盖；

c)蓄电池柜应有防虫、鼠等龃齿类动物侵入的装置；

d)蓄电池柜应满足兼容业界多种主流规格蓄电池的安装；

e)蓄电池柜内电池托架可承重500kg；

f)蓄电池柜内蓄电池抗震机架的抗震加固能力应符合YD 5083-2005 电信设备抗地震性能检测规范 及YD 5096-2005 通信用电源设备抗地震性能检测规范 相关条款的规定。

机柜板材

标准化机柜应采用夹芯钢板，板材厚度不应小于45mm；面板应采用彩钢板，总厚度不小于1.0mm；芯材选用隔热性、强度及稳定性较好的EPS（厚度不小于45mm）材料，板材传热系数应不大于0.95W/ (m2·K)。

连接和紧固

a)应使用有防松装置的螺纹连接作为承载连接。标准化机柜连接要牢固，不得有漏连、虚连现象；

b)铆钉或铆固螺母应排列整齐，不允许有歪头、裂头及松动。铆接面不允许有下凹、变形或破损。

门和门限位装置

a)开门角度>120°；

b)开门方向：右开门 (以人面向柜体定义左右，锁在人的右边，操作中以左手开门，方便右手维护)

c)门限位装置在门处于“打开”状态时应具备限位作用；

d)门限位装置在开门时或关门时由手动打开或撤消限位功能；

e)门和门限位装置经过1000次开启/关闭重复操作后，应功能完好，无过度的磨损现象；

f)门限位装置在限位状态下应能承受22m/s的风产生的开关门引起的静载荷，无机械破坏或功能失效；

g)门锁必须采用至少三点锁紧的欧标防盗锁，可支持锁芯更换和加备挂锁；锁孔设置防堵、防破坏装置。

通风口

a)机柜所有通风开口应具有防虫网，具有防止虫和龃齿类动物侵入的功能，并便于清洁维持或更换。防尘网应具有耐腐蚀性；

b)通风口应有一定倾角，防止雨水顺着通风口进入机柜。

系统风道

根据设备柜安装设备的制热量及散热方式的不同，设计不同的风道及风量，以使得设备柜各处的温度均匀，每个设备得到充分的加热或制冷。

3.2隔热材料

制作标准化机柜用板材，由面板和隔热芯材构成。

3.3设备柜

设备柜是用于安装蓄电池以外的其它设备的独立使用空间。

3.4蓄电池柜

蓄电池柜是用于安装蓄电池的独立使用空间。

3.5机架

用于安装设备（或蓄电池）的支撑架。

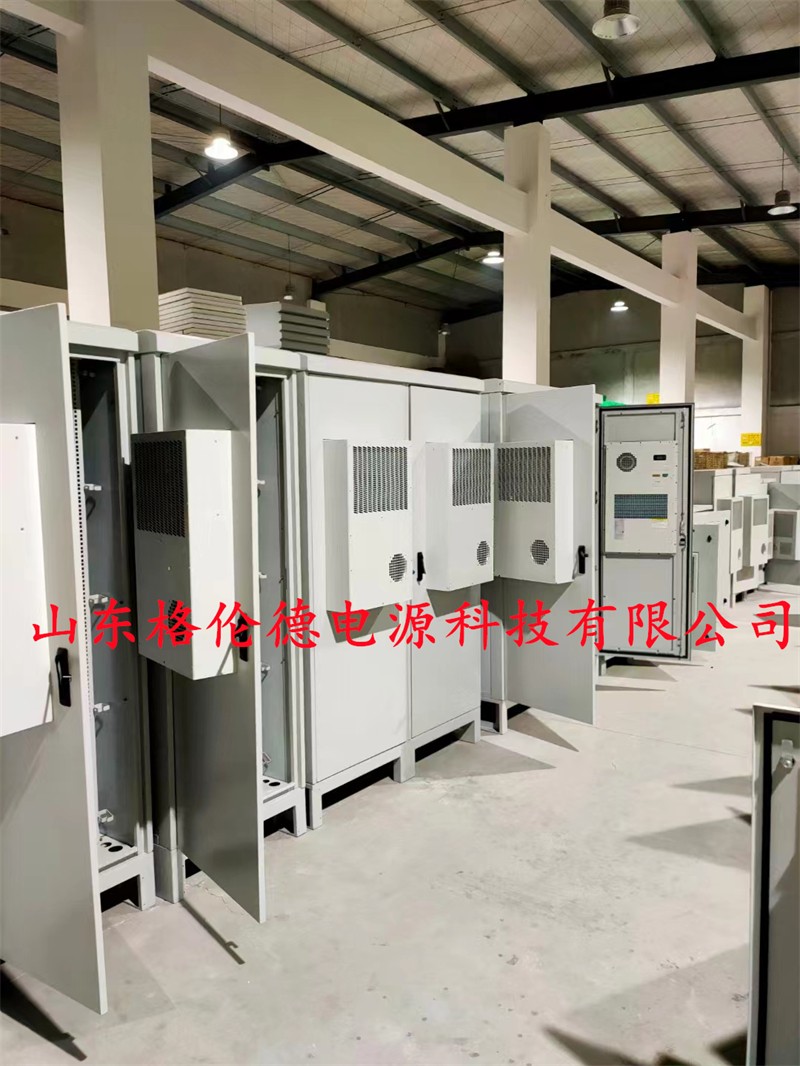

3.6热交换器

热交换器是利用内外完全隔离的两个风道传递热量的散热装置。

3.7 智能热交换

集成空调和热交换器于一体，空调和热管热交换器联动工作，在环境温度较低时使用热交换器散热，在环境温度较高时使用空调制冷，可保持柜内温度在设定的温度范围内

3.8 TEC空调

TEC空调是利用珀尔贴效应，采用半导体芯片进行温度控制和调节的空调。

3.9直通风

壳体外部空气与蓄电池柜内部空气进行对流的结构方式。如：采用自然对流或风扇强迫对流进行换热方式。

4.0加热组件

加热组件是为机柜提供加热功能的一种调温装置。

4.1馈线窗

馈线窗是提供馈线进出的一种装置。

外部环境条件

机柜在设计上应具备承受各种气候环境的能力，包括雨、雪、冰雹、风、冰、盐雾、沙尘暴、雷电、电磁兼容及不同等级的太阳辐射等。

温度

工作温度范围：-40℃～+45℃。

贮存温度范围：-40℃～+70℃。

运输温度范围：-40℃～+70℃。

机柜外相对湿度

相对湿度：5%～100%。

大气压力

62KPa～101KPa。（近似于海拔0m～5000m）

太阳辐射强度

总辐射强度≤1120×(1±10%）W/m。

内部工作环境条件

温度

a)采用热交换器温控：

在最大转速时保证内外温差：T- T≤10K。

b)采用TEC空调温控：

柜内温度不超过30℃。

相对湿度

设备柜、蓄电池柜（TEC空调）内相对湿度： 5%～80%。

　标准化

标准化机柜的组件、部件、零件、附属设备及其安装接口，应是标准的、通用的。

结构要求

配套不同的机架，机柜可以安装标准19”机架、21”机架、电池架及支持宏站等不标准尺寸产品等。19”机架的间距、孔距等机柜内部尺寸结构应满足《IEC 60297-3-100-2008》和《IEC 60297-3-105-2008》的要求。

层板要求

机柜内应根据用户需求配置层板，层板深度为800mm±5mm，层板承重≥500kg。层板应便于安装和拆卸，其安装高度和前后位置可以调节。层板的固定方式可根据用户需求，使用螺丝或弹性插销、卡接部件等固定方式。

布线要求

机柜前部、左右两侧配备扎线柱、走线槽和走线孔，分别用于通信线缆和电源线的布放与绑扎，所有线缆管理件设置应合理、充分、方便操作。

14.3　外观与表面处理

涂层颜色

机柜表面涂层颜色推荐使用白灰色（PANTONE 428C），如市政建设有特殊要求时，也可采用市政要求的颜色。涂层应符合GB/T 3181-2008中的要求。

涂层外观

喷涂后的涂层表面应连续、均匀，纹理与相应的标准样板保持一致，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷。

对于无喷涂处理的零件，外表面的光泽和纹理应均匀美观。

涂层附着力

标准化机柜表面的涂层经附着力试验后，应满足GB/T 9286-1998表1中等级1的要求。

涂层抗冲击

标准化机柜表面的涂层经抗冲击试验后，应无放射状裂纹、缺口等缺陷。

涂层抗老化

标准化机柜表面的涂层经抗老化试验后，应符合本标准4.3.3和4.3.4条的要求。

涂层耐溶剂

标准化机柜表面的涂层经耐溶剂试验后，目测表面不应出现失光、明显掉色和出现被擦拭的迹象。

涂层耐低温

标准化机柜表面的涂层经耐低温试验后，目视检查涂层应不起泡、不剥落、无裂纹、无粉化、不变色、不收缩；按ISO2409进行划格附着力试验时涂层附着力应无降低。

丝印硬度

标准化机柜表面上丝印经硬度试验后，应没有涂膜损伤痕迹。

丝印耐磨

标准化机柜表面上丝印经耐磨试验后，不应暴露底层或底材。

丝印耐乙醇

标准化机柜表面上丝印经耐乙醇试验后，5次无变化，20次不漏底层或底材。

14.4　结构要求

主体结构

起吊装置

a)不允许将起吊装置穿过机柜内部进行起吊；

b)机柜满载重量超过90kg 时，应设计提吊装置（如吊环螺栓），在安装说明中明确规定起吊要求，起吊装置的定位应确保机柜在移动过程中平稳、平衡；

c)起吊装置经过提吊试验后，应无影响配合或功能的零部件变形或损坏。

14.5　噪音要求

在关门状态下，距离机柜门1.5m、离地1.2m高的位置，最大噪音应符合下列等级要求：

一级：城市居住区域，昼间应小于65dB（A），夜间应小于55dB（A）；

二级：其它区域，昼间应小于70 dB (A)，夜间应小于55dB（A）。

14.6　照明及其他要求

a)机柜中操作区域的照度应能满足安装、维护操作要求；

b)照明灯具采用LED，工作电压应采用直流-48V或交流220V；

c)机柜中应配置可供插接安装、维护操作工具的220V电源插座；

d)插座应具备防误插、插孔防护等功能，插座温升不得超过45K。

15　机械性能要求

标准化机柜及部件，在试验前后应进行检查，不得出现以下缺陷：

a)出现影响形状、配合和功能的变形或损坏，如铰链、锁具、插销等功能损坏；

b)脱层、空洞、剥皮、粉化、分层、鼓泡、碎裂、翘曲、戳穿、损伤、永久变形；

c)涂层、密封等部位的膨胀、开裂、脱落；

d)门开关不灵活、不可靠；

e)门、门锁盖等活动部件不灵活、关（锁）不住、卡死；

f)芯材发泡导致的板平面变形；

g)安装件、紧固件的弯曲、松动、移位或损坏。

16　安全要求

16.1　一般要求

a)机柜应避免在装配、安装、使用和维护过程中可能造成的人身安全隐患， 诸如锋边、毛刺等；

b)当周围环境温度为55℃时，金属材料机柜表面不应超过70℃。

16.2　接地保护

a)机柜应设置接地排，接地排应采用具有防腐涂层的铜排，其截面积应不小于50mm，并预留至少8个大小合适的连接螺孔和配备相应的螺栓；

b)机柜的金属部分应互连并接至接地排，任意两点之间的连接电阻应小于0.1Ω；

c)机柜内其它设备的保护地应接至接地排；

d)柜内所有接地连线应采用外护套黄绿相间的电缆，导线截面积应不小于16mm的铜芯线；

e)接地连接点应有清晰的接地标识；

f)机柜必须接入室外接地系统，确保机柜及机柜内设备的接地安全，符合QB-W-011-2007《基站防雷与接地技术规范》相关规定。

16.3　防盗保护

a)机柜的外壳门应安装防盗锁，固定机柜的螺栓必须是打开机柜门后才能安装和拆卸；

b)机柜外壳所使用的锁具，抗破坏性能应符合GA/T 73-1994中的B级要求；

c)机柜墙板彩钢板材料总厚度不小于1.0mm。

d)机柜外壳无任何外露螺栓

17　防护要求

17.1　高温

标准化机柜应具有耐受55℃高温存储的能力，构成标准化机柜的各种结构件、连接件和密封件等经55℃高温存储试验后，其机械性能应保持良好，满足本标准第5章的规定。

17.2　低温

标准化机柜应具有耐受-40℃低温存储的能力，构成标准化机柜的各种结构件、连接件和密封件等经-40℃低温存储试验后，其机械性能应保持良好，满足本标准第5章的规定。

17.3　日照热效应

标准化机柜应具有能够经受最大强度为1120×(1±10%）W/m太阳辐射的能力，构成标准化机柜的各种结构件、连接件和密封件等经过日照试验后，其机械性能保持良好，满足本标准第5章的规定。

17.4　隔热

标准化机柜应具有良好的隔热性能，综合传热系数应不大于3W/ (m2·K)。

17.5　抗风

标准化机柜应能承受风速为60m/s的风荷载。

17.6　抗日照光化学效应

暴露在标准化机柜外表面的橡胶、密封胶等高分子材料制件，应具有良好的抗日照光化学效应能力, 经光化学效应试验后,无膨胀、开裂和性能退化现象。

17.7　防盐雾

标准化机柜表面材料应具有防腐性能，能够经受盐雾的影响，机柜金属件、非金属件经盐雾试验后满足以下要求：

a)机柜表面涂层应无剥落、裂痕起皱、分离等；

b)机柜金属件应无任何可见的被腐蚀情况，例如红锈、白色腐蚀产物或其它形式的腐蚀，包括应力腐蚀、断裂和疤痕等；

c)非金属结构件不应发生变色、开裂、变形、脱胶等。

17.8　防火

标准化机柜应使用不燃材料或难燃材料。标准化机柜的燃烧性能应不低于GB 8624-2006《建筑材料及制品燃烧性能分级》中规定的B级。

17.9　防静电

标准化机柜的设计及材料应能有效地防止静电的产生及累积，保护通信设备安全可靠地运行。

17.10　负荷

标准化机柜顶板

标准化机柜顶板应能承受不小于1kN/m的均匀荷载，用于北方积雪环境的机柜，顶板应能承受不小于2.5kN/m的均匀荷载。

标准化机柜门静压

标准化机柜门开启时，应有限位锁定装置，门、门铰链和门限位装置应能承受0.6kN的荷载，所用时间为30min。

门把手力矩

标准化机柜门把手的转动不应超过40N·m。

17.11　光密闭

标准化机柜在关闭门和遮蔽设计预留孔口情况下，不得有外部光线漏入机柜内。

17.12　防尘

标准化机柜设备柜和采用TEC温控的蓄电池柜防尘等级必须达到GB 4208-2008中IP5X。

17.13　防水

标准化机柜设备柜和采用TEC温控的蓄电池柜防水等级必须达到GB 4208-2008中IPX5。

17.14　防异物

标准化机柜中采用直通风温控的蓄电池柜其进出风口应安装防止虫鼠进入机柜内部的防护网，且防护网必须满足GB 4208-2008中的IP3X防异物等级要求。

17.15　抗振动

标准化机柜整体运输时，在三级公路上以20～45km/h的速度行驶250km，柜体及设备不应出现影响形状配合的变形或功能损坏。

17.16　抗震

标准化机柜抗震加固能力应按照YD 5083-2005  电信设备抗地震性能检测规范的相关条款的规定，并获得信息产业部通信设备抗震性能质量监督检验中心核发的检验报告。

18　标准化机柜安装方式

18.1　安装场所

根据网络规划的需要，标准化机柜可安装在地面、楼顶、路边、山坡等地区，可贴近地面安装，也可架空安装，在安装在洪水多发区域时，需考虑防洪要求。
