室外一体化机柜安装说明

移动通信室外一体化机柜户外一体化综合机柜安装说明

安装前室外一体化机柜及配套设备检查

1、 所到室外一体化机柜柜体检查，查看机柜内部器件是否缺失，包括:开关电源，空调及线(每台空调1根 3-5 米)，19 英寸支架，风扇 (双柜电池仓 1个，设备仓 2个，单柜无)，LED 灯，接地铜排，沉重板，螺丝配件(内包括膨胀螺丝，螺丝，螺帽等)。

设备检查(开关电源、空调、电池等)，查看设备包装是否完好，设备在物流过来后拆包无损伤，设备配件(安装配件，说明书) 是否齐全

安装过程

室外一体化机柜安装

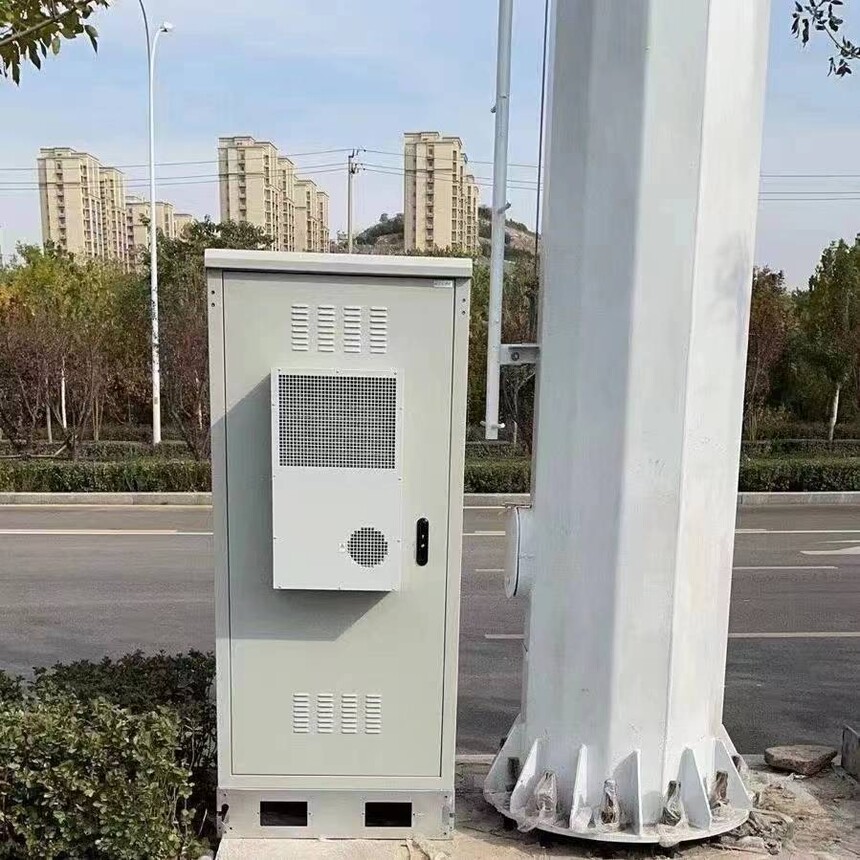

(1)整柜(双柜，单柜):将机柜放在铁塔基础平台上，一般按柜体北朝铁塔的方向放置，没有铁塔柜门朝向背阳的方向放置，机柜底座边距基础平台边缘十公分左右，顺着平台方向不能倾斜。放好机柜底座后开始固定，打孔固定膨胀螺丝，膨胀螺丝的规格一般为 10mm或 12mm(毫米)。

(2)(双)安如下

第一步室外一体化机柜底座上配件固定安装:

双柜底座(定位孔朝上) 上保温板水平金属槽(后为 2 根长

两侧各 1 根短，固定孔朝柜内) 铆钉固定;

机柜后两角垂直立柱 (固定孔朝柜内)、机柜保温板垂直金属槽(固定孔朝柜内) 铆钉固定，机柜两角垂直立柱与垂直金属槽铆钉固定;

机柜两门(锁与锁相近) 与底座铆钉固定，柜两侧保温板金属槽与两门垂直部分铆钉固定;

放入机柜底板;

插入 3 块保温板定位并铆钉固定;第二步机柜顶盖及配件固定安装:

安装机柜顶盖压实定位并铆钉固定;

在机柜天花板上固定风扇、LED 灯共 2 模块 (左电池柜为 1个直流 48 风扇和1个 LED 灯光,右设备柜为 2个风扇和 1个 LED 灯)打开两机柜门放入天花顶板压实定位 (暂铆钉不固定);

安装柜中间保温板(已开孔靠近门)后两仓内水平，垂直压条定位压实铆钉固定:

再定位压实定位天花板并铆钉固定;

左电池仓电池支架安装，根据支架上定位孔定位来安装:右设备 19 英寸支架安装，先固定上、下各 2 根共 4 根角钢(间距为 500 毫米) 定位铆钉固定，安装柜后 2 根 19 英寸垂直支架(间距为 483 毫米)，再安装靠近门 2 根 19 英寸垂直支架(间距为 483毫米);

安装接地铜排 (左柜，右柜)，两机柜门与铜排接地线安装!安装空调(左电池柜门上为 300W 空调,右设备柜门上为 1500W

空调);

安装风扇、LED 接线排。

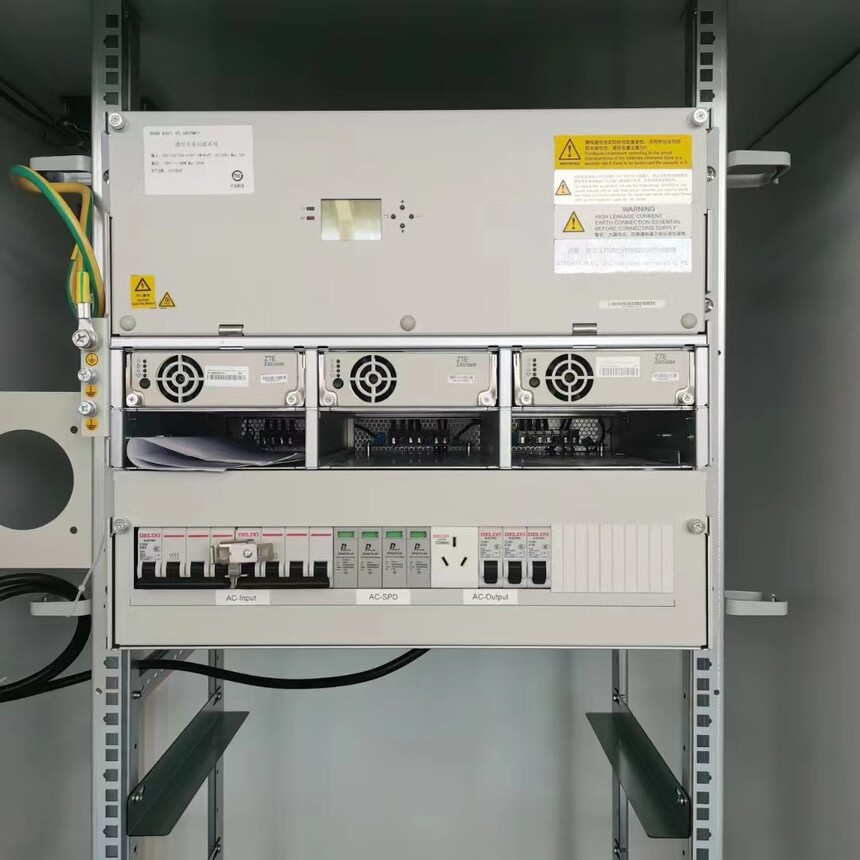

开关电源安装:测量开关电源尺寸固定托盘，确认好开关电源卡孔位置，在 19 英寸支架立柱上卡上方形螺帽，将开关电源放于托盘上，固定螺钉: 将电源模块插入开关电源插槽内，电源模块上安装螺丝拧紧

空调安装:空调安装在机柜门上并装门外护罩，空调电源线有:火线、零线、接地线，接线位置接于交流输出，一般接到 C20 或 C32 空开上端，如果空开是 2P 的就将火零线接到空开上，如果空开是 1P 的火线

接到空开上，零线接到零线排上，地线接到地线铜排上。

机柜内风扇安装:，LCD 灯接线安装，如右图所示:插头为六芯分别如下:

(1)、“N”为 220V 零线: 接开关电源N(负)公共接线排上;“101”为 220V 正极，为LED 灯;(2)、接开关电源空开;

s1e1e19101

03

-gto0

(3)、“103”为 220V 正极，为一小风扇;接开关电源空开:

(4)、空;

(5)、“-48V”为直流 DC48V 风扇负极:接开关电源直流正申空开:(6)、“+48V”为直流 DC48V 风扇正极:接开关电源直流公共接线排上:

电池安装

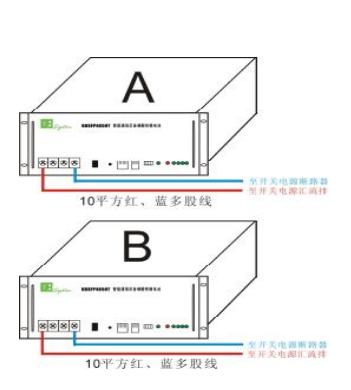

磷酸铁鲤电池，接线如右图:

磷酸铁鲤电池 1块为 50AH/48V

(16 串) 19 英寸机架式高度为 3U,

如右图配为 A、B计2块。接线方

法如右图正极为红色，负极为蓝色。

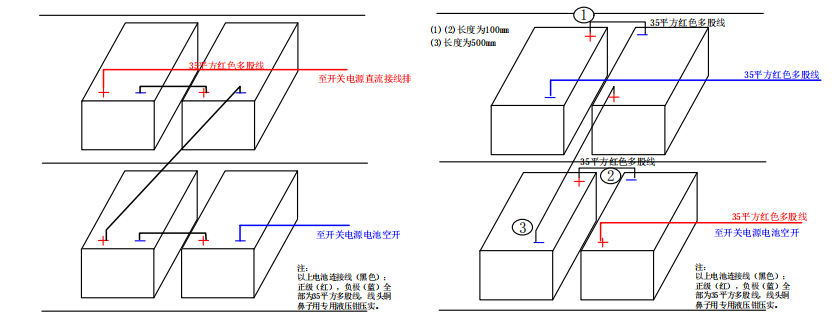

(2) 铅酸电池，接线如下图:铅酸电池每块为 12V (常用分为 100AH、150AH、200AH，尺寸大小各相同) 如右图共计 4 块电池计 48V。接线方法如右图:连接线为黑色，正极为红色，负极为蓝色

(电池正负极接线柱在前端接线方法)( 电池正负极接线柱在侧边接线方法

6、接地线安装

(1) 机柜柜体底座与平台基础扁铁对接(焊接) 接地。

(2) 机柜内接地排与开关电源接地 (10 平方线黄蓝线已配)

(3) 机柜柜门与柜体接地(黄蓝线已配)

(4) 其它机柜内设备接地连接到机柜接线排上。

三。安装工具

1、安装所需工具 1.发电机 2.电焊机 3.切割机 4.电钻 5手枪转 6 螺丝刀一套7剪刀8 卷尺9铆钉枪 10 子 11 锤子 12 扳手 13 电笔 14 万用表

Installation instructions for outdoor integrated cabinet of mobile communication

Inspection of outdoor integrated cabinet and supporting equipment before installation

1. Check the cabinet body of the outdoor integrated cabinet to see if the internal components of the cabinet are missing, including: switch power supply, air conditioner and cable (one 3-5 m for each air conditioner), 19-inch bracket, fan (one for double-cabinet battery compartment, two for equipment compartment, no for single cabinet), LED lamp, grounding copper bar, heavy plate, screw accessories (including expansion screws, screws, nuts, etc.).

Check the equipment (switching power supply, air conditioner, battery, etc.), check whether the equipment packaging is intact, whether the equipment is unpacked without damage after logistics, and whether the equipment accessories (installation accessories, instructions) are complete
