室外一体化机柜基站建设技术应用说明

新型室外一体化机柜建设基站技术应用说明

室外一体化机柜解决方案

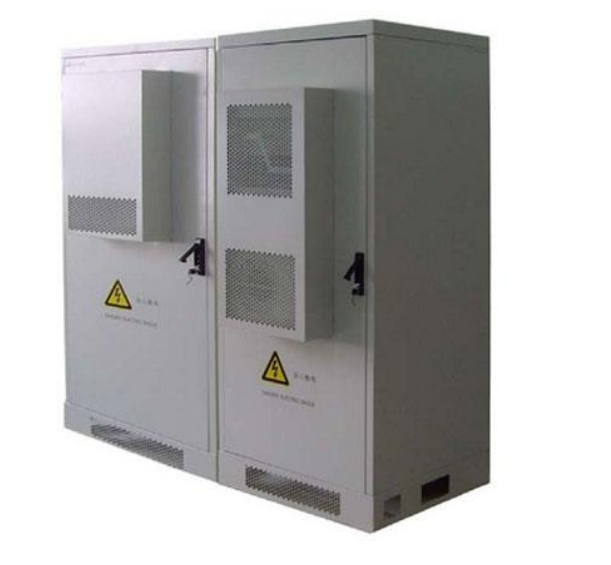

新型室外一体化机柜建设基站 技术应用说明 1 室外一体化机柜解决方案 基站用户外机柜应用说明  随着人们对网络需求的日益提高，也要求运营商对网络的发展和覆盖 要求日益深入。越来越多的室外建站从单纯的边际网，逐步扩大到城区、 道路覆盖等等，有效解决盲区覆盖、缓解区域通信压力等问题。同时，有 线网络的宽带提速，直接带来了接入网（模块局）下沉，也掀起了户外站 点的大量建设需求。 基站用一体化户外机柜采用标准尺寸机柜，标准机柜尺寸1800(H)× 800(W)×800(D)mm，可以根据客户需求自由组合拼柜。

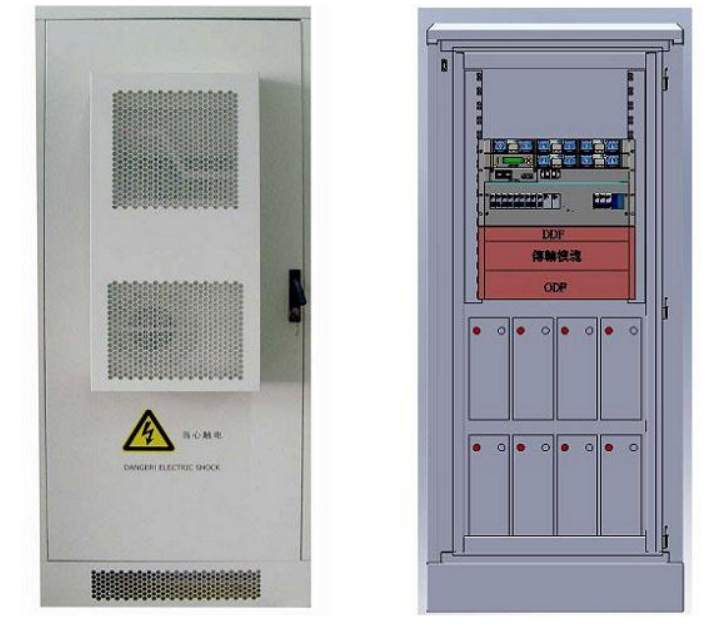

基站用户外机柜一般用于多业务平台，具有能满足安装BBU/RRU及 GSM MINI宏基站。同时根据需求，也可配置安装语音交换机、DLC、 SDH、DSLAM、网络交换机和多媒体网关等设备。便于3G宽带通信网络 的逐步推进，随着设备制造技术和NGN技术的发展，各类通信设备体积 以及能耗大大缩减，使得各大运营商采用一体化户外机柜在通信接入网进 行组网的需求大为提高，成为一种新的发展趋势。 一：单个柜体配置形式：机柜内分不同功能舱体，由设备舱+电池舱 组成。通常情况下，设备舱采用热交换型或是风冷型方式，电池舱可根据 实际使用地点的气候条件， 选择直通风或采用半导体制冷以及空调制冷 等方式。

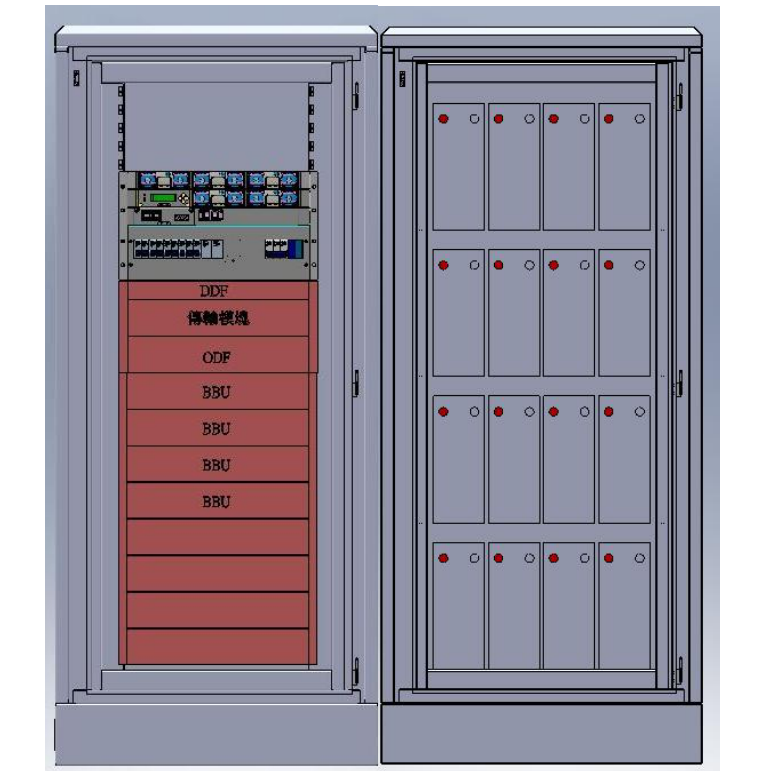

  2 室外一体化机柜解决方案  3 室外一体化机柜解决方案 二：两个柜体拼柜的配置形式：机柜内分不同功能舱体，一个柜体由 设备舱+电池舱组成，另外一个柜体为BBU柜。设备舱一般采用热交换或 风冷方式（根据设备的使用情况也有采用空调制冷的方式），BBU可以采 用风冷或是热交换方式。 4 室外一体化机柜解决方案 5 室外一体化机柜解决方案

三：对于GSM网、5G网等双网共用基站或站点的建设模式，由于站 点容量较大的原因，一般采用三个柜体拼柜的方式进行。

6 室外一体化机柜解决方案 通常采用设备柜1+设备柜2+电池柜组成。 设备舱一般采用热交换或是风冷型方式，电池舱采用半导体制冷以及 空调制冷等方式。 7 室外一体化机柜解决方案 易网通生产的标准单个机柜的尺寸： 1800(H)×800(W)×800(D)。可 以根据客户实际需求，自由组合为二拼机柜 1800(H)×1600(W)×800(D)、 三拼机柜1800(H)×2400(W)×800(D)等形式。 易网通生产的系列一体化户外机柜有建设周期短、成本低、易施工、 节能、易搬运、能重复利用等优势。同时可根据不同环境采用落地、挂杆、 架空等不同安装方式，减少运营商工程实施的管理成本。易网通生产的户 外一体化机柜优点： 1：主设备与蓄电池组分开放置，可满足GSM网、3G网的共站需求， 增强了蓄电池后备容量及寿命。

  2：模块式的仓体结构，便于搬运和现场拼装。设所有机柜采用同底  座结构，控制线和电缆均为下进线方式。

3：设备柜可放置的设备包含：BBU和传输设备ODF/DDF（包括PON）， 交、直流配电单元，开关电源，防雷和监控（全部采用19英寸的标 准机箱模式）。 4：电池柜最大可摆放 6 组 12V/150AH 蓄电池组（狭长型）或是 2 组 2V300AH 蓄电池组（也可为 1 组 2V500AH 蓄电池组）。

  8 室外一体化机柜解决方案 9

技术方案 一、整机方案 整机尺寸：1950*700*1450（W*D*H） 温度：工作温度范围：-20℃～+55℃  贮存温度范围：-40℃～+70℃  运输温度范围：-40℃～+70℃ 组装方式：整装 或 拼装 结构工艺：柜体采用厚度为 1.5mm 的热浸锌板+专业户外粉  柜门采用厚度为 2.0mm 的热浸锌板+专业户外粉 安规：非金属材料零部件（包括绝缘电线、电缆和发泡材料）应为阻燃性材料 防护等级：IP55 电池舱 电源舱 设备舱 遮阳顶盖 前后左右各凸 出 20 mm 底座 高度 200mm 内含走线槽 室外一体化机柜解决方案 10 二、温控方案： 电池柜：直流变频空调 500W 电源柜：混合工质热交换 800W+辅助直通风 设备柜：混合工质热交换 800W+辅助直通风 电池舱： 1、采用直流变频空调，制冷量 500W 2、空调高能效比，能效比〉3.7 3、空调采用直流 48V 供电，工作稳定，有效延长电池寿命 4、高精确温度控制，温度控制可精确到 0.1°C 5、采用三明治设计，内有 40mm 厚保温棉，传热系数<1W/ (m2·K) 当环境温度最高达到 50°C，太阳直射，最大辐射强度为 1442（w/m2）时，舱内温度 可维持在 25°C 制冷示意图  电源舱：  1、采用混合工质热交换，换热量 80W/K，DC48V 2、混合工质热交换热回收效率比传统热交换高 10%~20% 3、顶部配有辅助直通风，风量 300CFM 4、热交换+辅助直通风方式，有效解决电源模块热量堆积在机柜后端，无法散出问题。 避免 外循环出风口 外循环进风口 内循环出风口 内循环进风口 排氢风机 排氢间隔时 间可通过空 调联动设定 直流变频空调 25°C 开启 23°C 闭合 温度可设定 室外一体化机柜解决方案 11 电源高温保护，或高温线性降功率。 5、散热双保护，热交换故障后，内部温度达到 40°C，辅助直通风开启 标书要求电源总容量为 120A，满配下电源柜总发热量约为 900W~1000W，仅采用 80W/K 的热交换无法满足 T 内- T 外≤10K 采用混合工质热交换+辅助直通风，T 内- T 外可控制在 4K~10K 散热示意图  设备舱  1、采用混合工质热交换，换热量 80W/K，DC48V 2、混合工质热交换热回收效率比传统热交换高 10%~20% 3、顶部配有辅助直通风，风量 300CFM 4、热交换+辅助直通风方式，内部温度达到 35°C 辅助直通风开启避免传输设备高 温保护 5、散热双保护，热交换故障后，辅助直通风可开启。 外循环出风口 外循环进风口 混合工质热交换 25°C 半速运行 35°C 全速运行 线性调速 内循环出风口 内循环进风口 辅助直通风 40°C 开启 37°C 闭合 室外一体化机柜解决方案 12 三、防盗 1. 机柜的外部无裸露螺丝，避免通过外部拆卸而形成偷盗 2. 内嵌式，门的支撑边和机柜门缝间隙紧凑不大于 4mm；门的其他边和机柜门缝间 隙紧凑不大于 2mm 3. 蓄电池机柜机柜门采用金库式防盗门，4 个方向共 8 个锁舌 4. 电源舱、设备舱门锁采用天地三点锁，支持挂锁 5. 电池柜内设置蓄电池二次防盗，防盗材料采用抗锯、抗剪、抗撬功能的合金材， 材料固定采用 2 种型号的异型螺丝固定 。 外循环出风口 外循环进风口 混合工质热交换 25°C 半速运行 35°C 全速运行 线性调速 内循环出风口 内循环进风口 辅助直通风 35°C 开启 32°C 闭合 室外一体化机柜解决方案 13 电池二次防盗，除前面增加防盗架，左、右、后均有电池二次防盗架，有效避免 从侧面或后面，避开金库锁盗取电池 四、告警： 1、具备交流掉电、温湿度、烟感、水浸、门禁告警，并通过 BBU 上传给监控中 心。 2、机柜中需要设置一个照明灯具。照明灯具的工作电压应采用直流-48V ，采用 LED 节能灯，根据门的打开和关闭，可自动开启关闭 LED 灯，无需手动开关  户外电池柜方案一 A 型（2 舱）  该户外机柜下面安装 1 组 48V300A~500A 蓄电池，上面是 2 列 19 英寸空间，可 安装嵌入式电源、监控仪等，外壳主要采用镀锌钢板制作而成，双层保温结构，外表 面喷涂抗紫外线室外专用粉末。   金库转动门锁 外径 18mm 锁 舌 前面二次电池 防盗架 前面板采用 2 中异形螺母固 定 左、右、后二次 电池防盗架 室外一体化机柜解决方案 14  A 型户外电池柜的结构电气参数  户外电池柜的结构电气参数见下表： 项目 A 型 备注 安装环境 户外 户内指非机房条件的建筑物内 安装方式 落地 机柜尺寸 1800H） （mm） 1500（W） 1000（D） 设备舱空间 H≥15Ux2 19 英寸安装架 D≥800mm W=482.6mm 电池安装空间 H≥800mm D≥500mm W=1400mm 防水 国际电工委员会（IEC）IPX5 级 防尘 国际电工委员会（IEC）IP4X 级        室外一体化机柜解决方案 15  A 型：户外电池柜的结构示意图  A 型电池柜的结构示意图如下 整流器（3U） 机柜正面   A 型户外电池柜的配置  电池柜的配置如下表： 序号 名称 型号 数量 备 注 1 A 型户外电池 柜壳体 风扇 A 型 1 只 保温结构，防护等级 IP55 2 整流器 48V 150A 1 只 3 交直流分配箱 1 只 含 40KA 等级防雷 4 空调 1 套 5 安装附件 1 套 室外一体化机柜解决方案 16 B 型：户外电池柜方案二（B 型 3 舱）  该户外电池柜除 A 型功能外，还留有 1 个舱为设备扩容空间，外壳主要采用镀 锌钢板制作而成，双层保温结构，外表面喷涂抗紫外线室外专用粉末。  B 型户外电池柜的结构电气参数  户外电池柜的结构电气参数见下表： 项目 B 型(中型) 备注 安装环境 户外、户内 户内指非机房条件的建筑物内 安装方式 落地 机柜尺寸 1800（H） （mm） 2250（W） 1000（D） 设备舱空间 H≥15U 19 英寸安装架， D≥800mm W=482.6mm 电池安装空间 H≥800mm D≥500mm W=1400mm 防雷 C 级防雷 防水 国际电工委员会（IEC）IPX5 级 防尘 国际电工委员会（IEC）IP4X 级 室外一体化机柜解决方案 17 B 型户外电池柜的结构示意图  B 型电池柜的结构示意图如下， 整流器（3U）  B 型户外电池柜的配置  电池柜的配置如下表： 序号 名称 型号 数量 备 注 1 A 型户外电池 柜壳体 风扇 A 型 1 只 保温结构，防护等级 IP55 2 整流器 48V 150A 1 只 3 交直流分配箱 1 只 含 40KA 等级防雷 4 空调 1 套 5 安装附件 1 套 室外一体化机柜解决方案 深圳市易网通通信技术有限公司户外机柜安装使用实例： 福建联通户外 RRU 一体 休机柜 潮州移动户外一体化三 舱体机柜 18 室外一体化机柜解决方案 福建联通户外 RRU 一体 休机柜 广州移动户外四舱体一 体化机柜 19
